2022年03月30日 イイね!

TOMIX 115系C1編成の加工開始!🔧

TOMIX 115系C1編成の加工開始!🔧
先日発売となり、迷った挙句誘惑に負け
入手してしまった115系C1編成…

面倒で放置とならぬよう、昨日より加工
に着手しました。











いつもは面倒な改軌加工から入りますが、

alt

気分転換に、昨日は付属パーツの取り付けから手を付けてみました。



                           ・
                           ・
                           ・



今日は、嫁を実家へ送迎の後、少し時間が取れたので、編成前後の
「クハ2両」を13mm改軌してみました。

久しぶりに整備手帳代わりに、ポイントとなる加工画像を残してみました。




<車軸の加工>
------------------------------------------------

alt

左右の車輪を繋ぐ、中空スリーブの加工です。
基準となるバックゲージ(11.2mm)に切り詰めます。

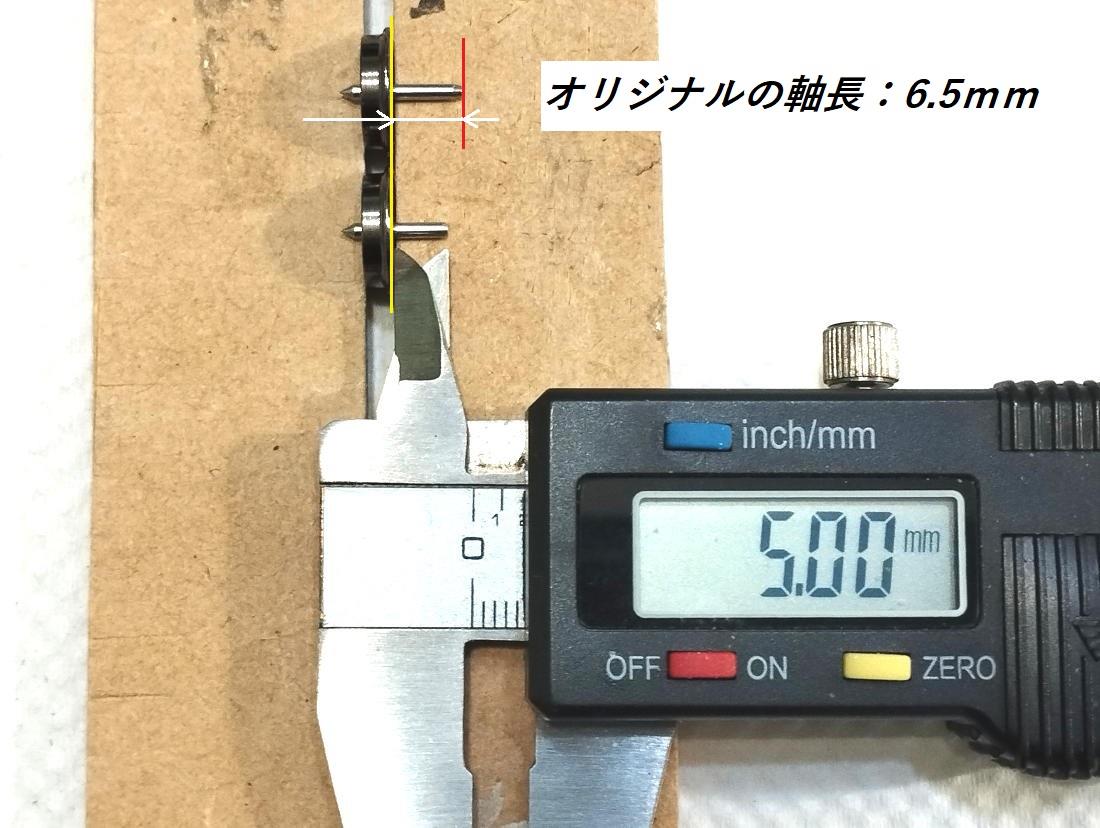

TOMIXの車軸は片側6.5㎜ほどあり、このままではバックゲージ11.2㎜を超え、

alt

組み込むとレール間がショート状態となるので、1.5~2.0㎜ほど切断します。

 *車軸切断時の歪による車輪の振れ回避のため、全周やすりで溝を入れて
  切断しているので非常に労力が掛かります…💦💦💦🤣





alt

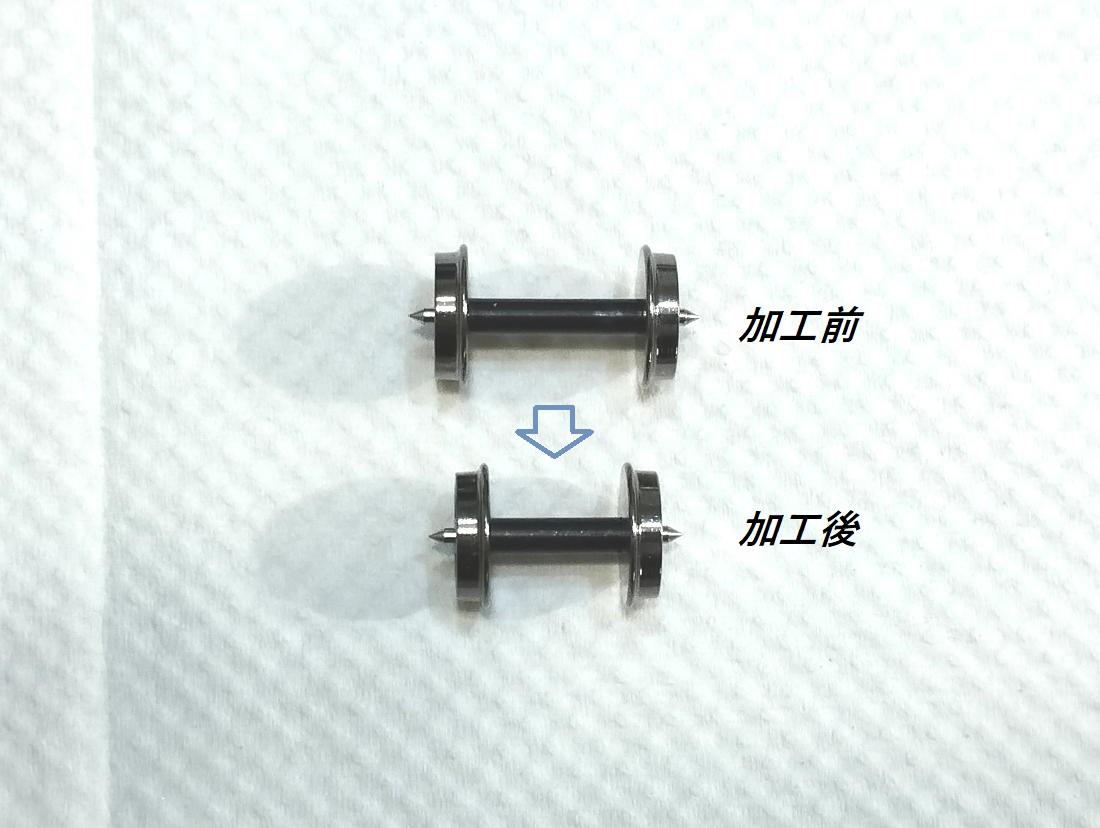

後はもと通りに組み込めばこんなふうに車軸の完成です。😊






<台枠側の加工>
------------------------------------------------

今回は短軸改軌なので、台枠側も少々加工が必要です。

alt

まずはこんな感じで、


alt

台枠を分解していきます。



alt

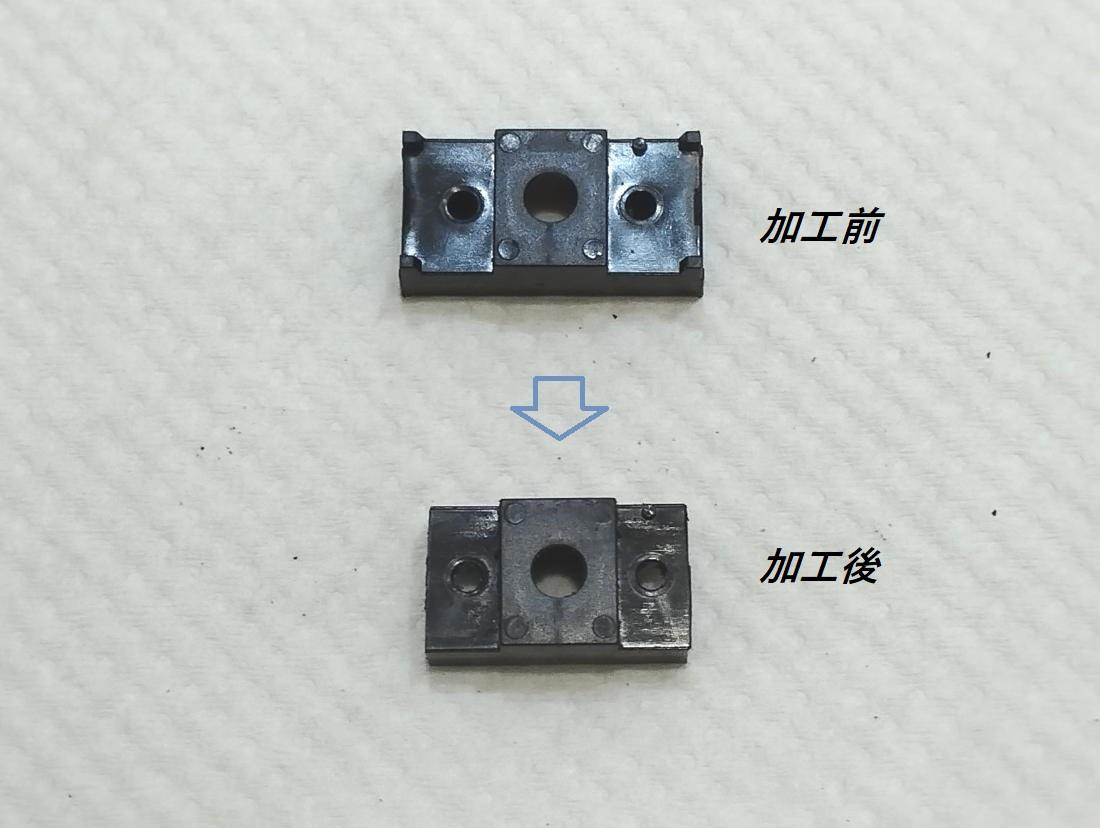

これはポルスタ部分の切り詰め…💦



alt

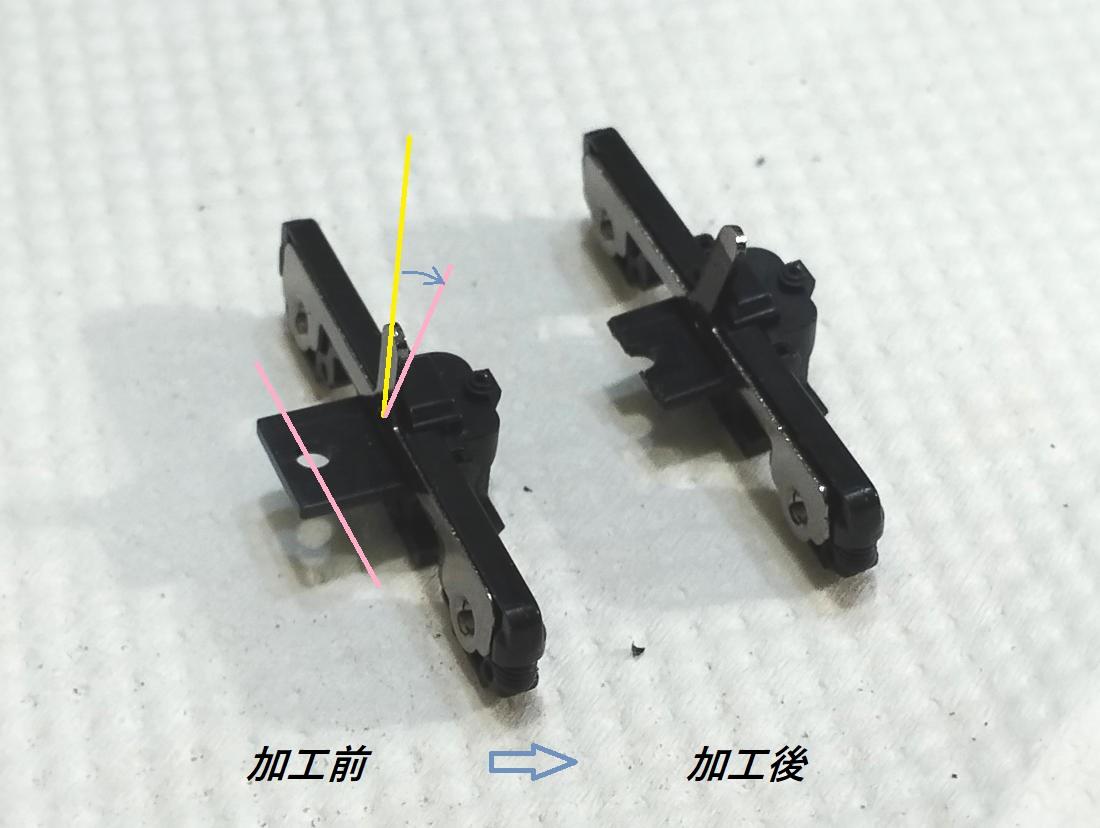

側梁も内側に寄せるべく、こんな感じで加工していきます。💦


alt

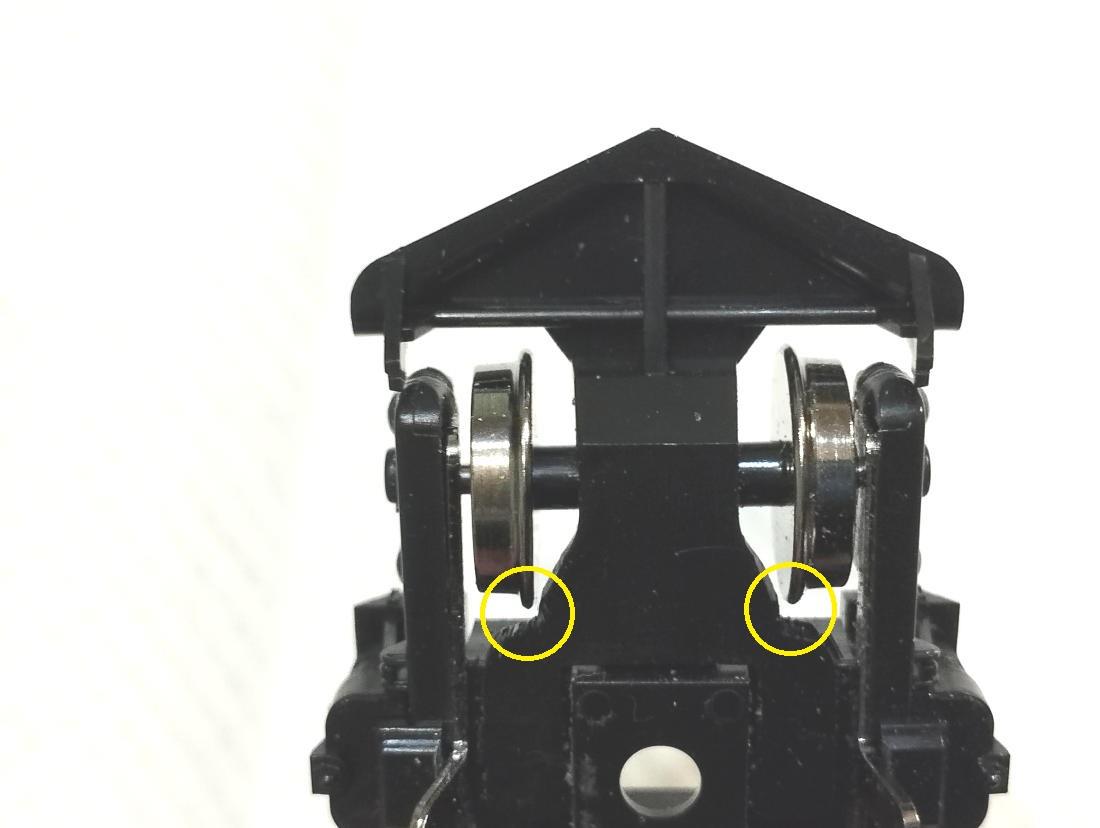

車軸を組み込むと、先頭台車はスノープラウがあるので、
ステーの一部にフランジの接触回避の逃げ加工を実施…



                           ・
                           ・
                           ・




alt

そんなこんなで、ようやく加工を終えた台車です。
やっと奥側の13㎜ゲージのレールに載りました…


                           ・
                           ・
                           ・


<床板の台車取付部の加工>
------------------------------------------------
最後に、台車組込の際、車両側の床板の切削が必要です。

alt

こんなふうに、集電シューが床板部分に接触しないよう、逃げ加工…
   (台車可動部の内側を斜めに切削します)


                           ・
                           ・
                           ・



alt

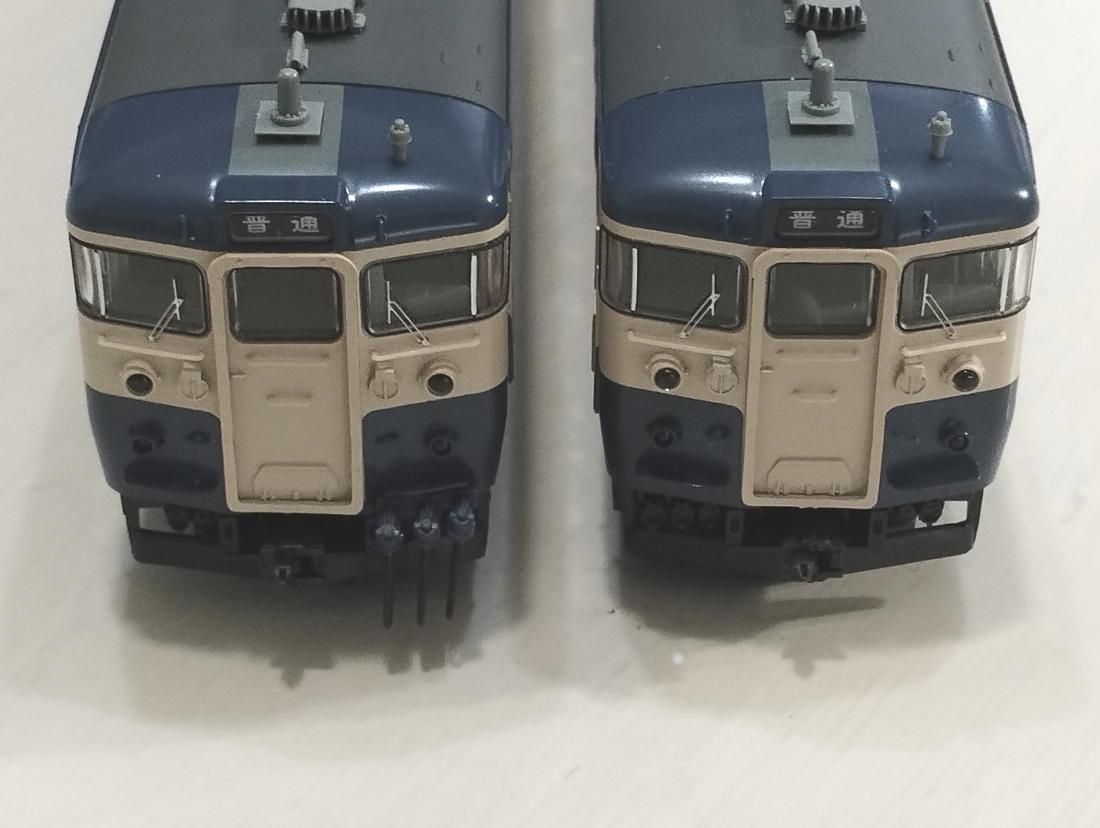

車両に組み込んだ状態でのいつもの比較…

この正面顔を見れば、苦労が報われます!😊




alt

もう一方のクハも同様加工し、台車入れを行いました。


こんな加工を、あと4両行わなければなりません…😅😅😅😅
また時間がある時にじっくりと加工に取り組んで行きます。


本日は見苦しい加工画像にお付き合いいただき、ありがとうございました。

  では、また… (^^) /
       shonan breeze




Posted at 2022/03/30 20:27:59 | コメント(2) | トラックバック(0) | 鉄道模型 (1/80) | 趣味
2022年03月21日 イイね!

スマホの交換…😎

スマホの交換…😎
4年ぶりにスマホを新しくしました。✨













alt


昨日夕方にAmazonから届いたので、昨夜早速準備…


                           ・
                           ・
                           ・


これまでのP10liteは、

alt

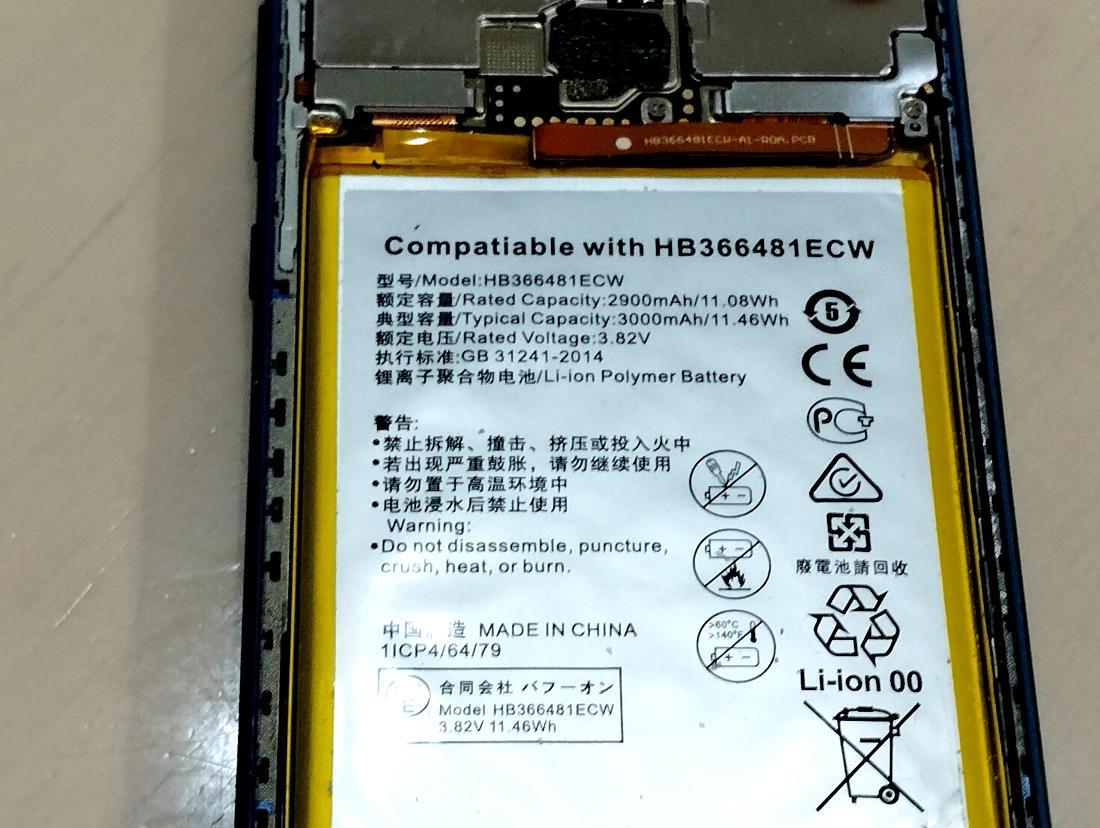

劣化したリチウムイオンバッテリーの入替などで、延命して来ましたが…



alt

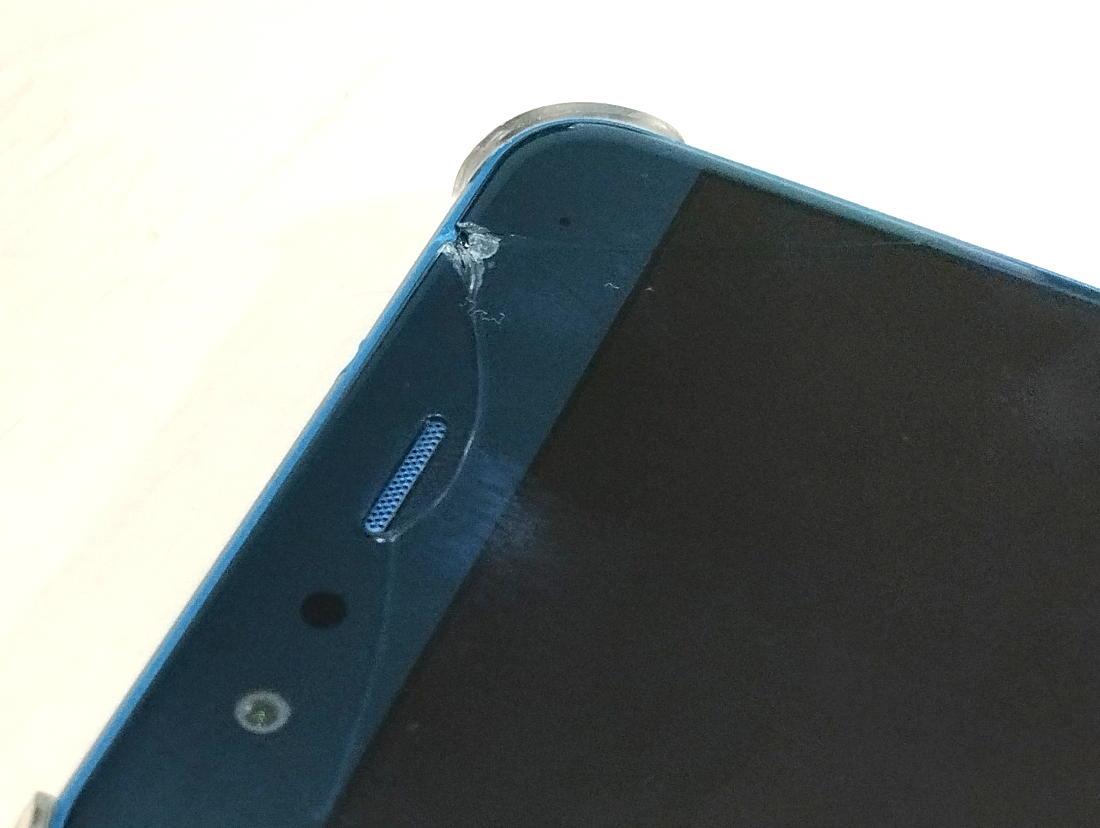

先日、車から降りるときに誤って落下させてしまいガラスに
ヒビが入ってしまい思い切って交換することに…😆




そんな反省から、

alt

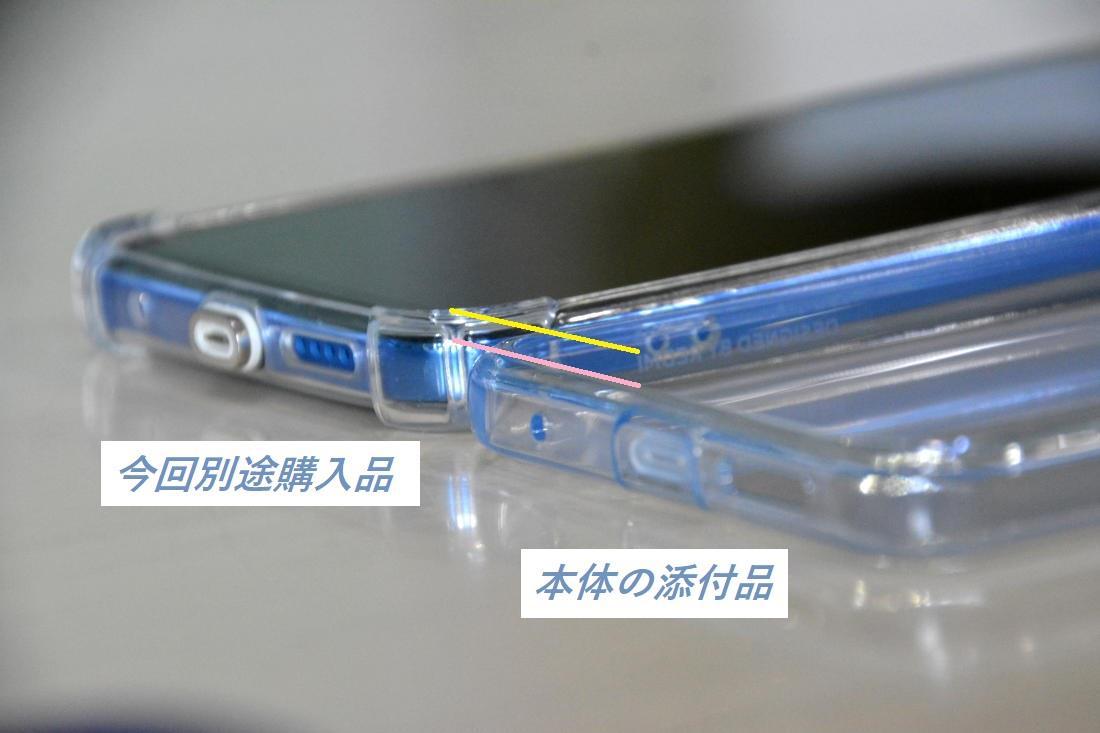

今回は前回の反省から、ケースはオリジナルのものより高さの
ある、カバー範囲が広いものにしてみました。





alt

昨夜、アカウントの移行などを済ませ無事入れ替えが完了!🔧


                           ・
                           ・
                           ・



alt

こんな風に、小さな模型撮影などはスマホをメインに使用しているので、
新スマホの画風の変化が楽しみでもあり、少し心配な点でもあります。




alt

今後の模型画像はこの新スマホ Xiaomi Redmi Note 11で
撮影したものとなります。


  では、また… (^^) /

     shonan breeze






Posted at 2022/03/21 10:22:09 | コメント(1) | トラックバック(0) | さりげない日々の綴り | 日記
2022年03月18日 イイね!

PLUM 1/80 駅舎の入口側を加工してみました…😎

PLUM 1/80 駅舎の入口側を加工してみました…😎
さて、昨年の秋ごろホーム部分延長工事の後
ずっと放置状態だったPLUM 1/80 駅舎…💦

今週は重い腰を上げて、駅舎入口側の加工に
着手しました。

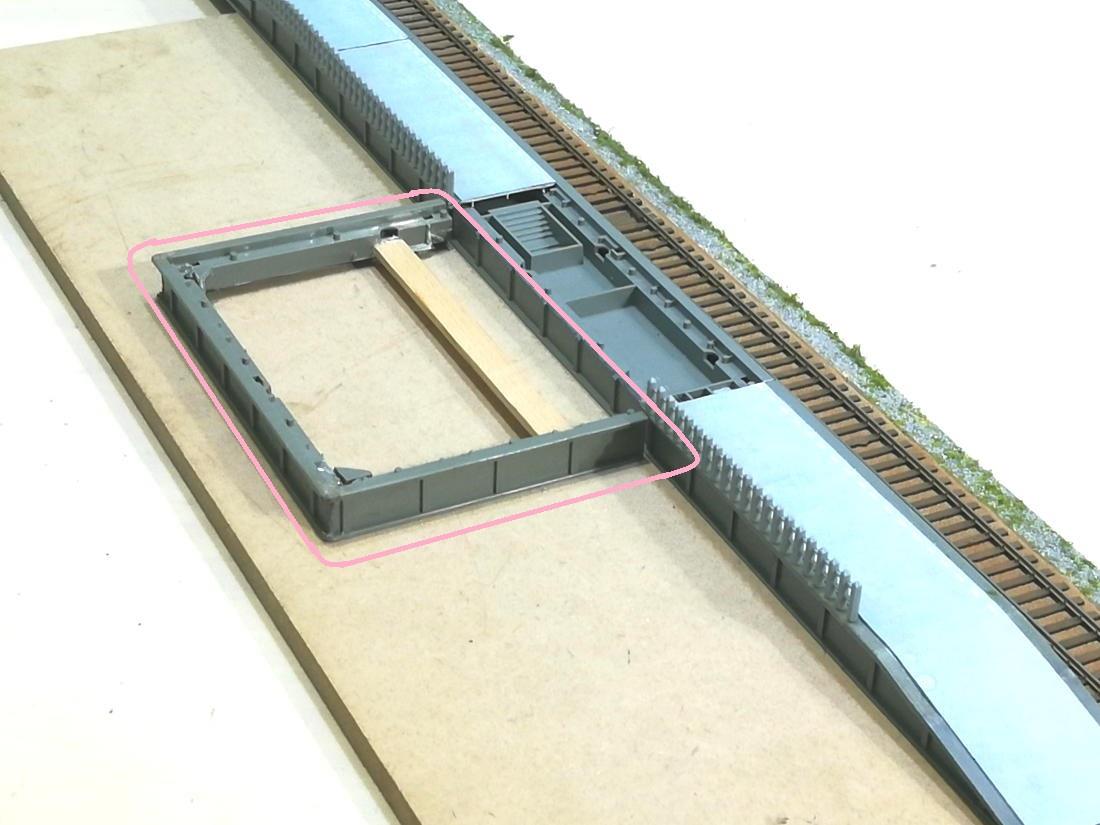

まずは、駅舎の基礎をKATOのN用ユニトラックのホームから、側面部分を切り出し作成…

alt

ホームの接続部分にセットしてみると、こんな感じです…





早速、駅舎を乗せてみると

alt

無事、こんな感じで駅舎部分が基礎に収まりました…



                           ・
                           ・
                           ・



次は、駅舎入口へのアプローチとなる階段部分の加工です。

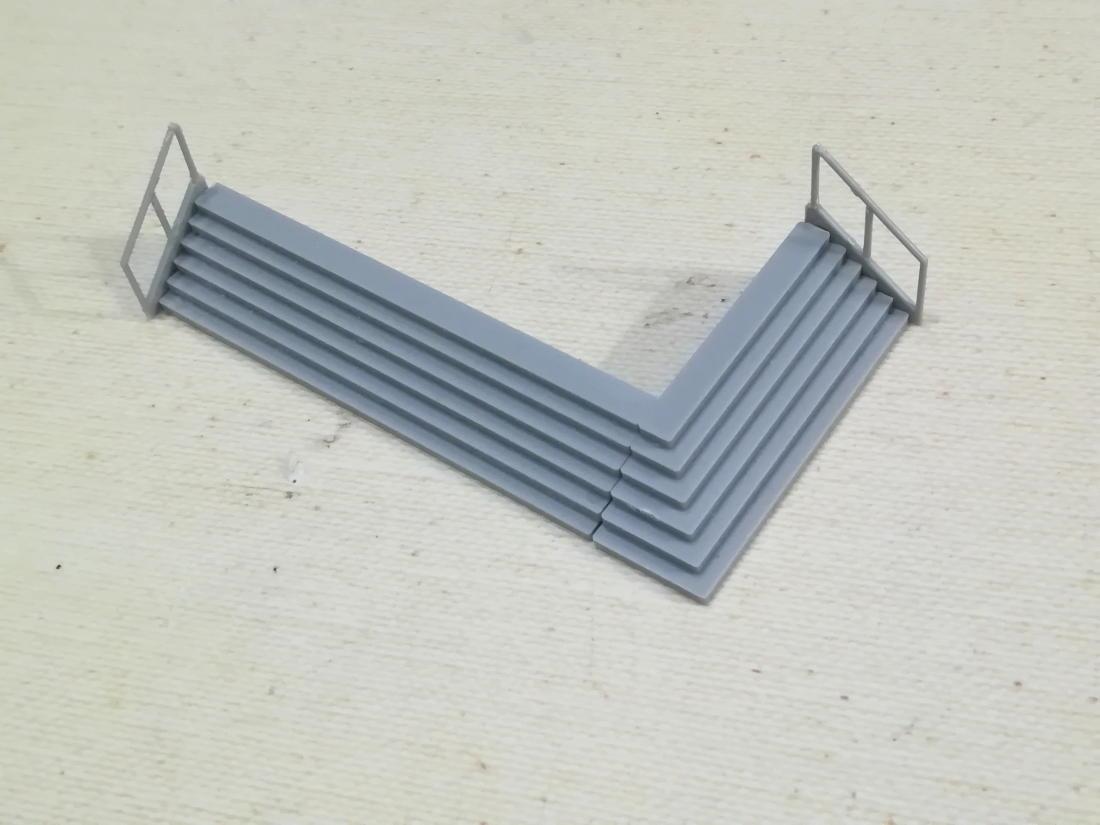

alt

これは駅舎キットの物を使用し、今回はホーム高に合わせ、
高さ調整と、手摺部分の組み換え加工を行いました。





alt

駅舎にセットするとこんな風になります。




ここで、加工ついでに…

alt

手摺部分は付け替えが出来るようにし、





alt

シーナリーに合わせ、変更が出来るようにしています。




前回の加工から、半年が経ち、

alt

これで、やっと駅舎の入口側が完成しました。



                           ・
                           ・
                           ・



alt


本日も、拙い模型加工に最後までお付き合いいただき、ありがとうございました。


  では、また… (^^) /

      shonan breeze




Posted at 2022/03/18 17:25:37 | コメント(0) | トラックバック(0) | 鉄道模型 (1/80) | 趣味
2022年03月15日 イイね!

構内踏切の記憶…🌳

構内踏切の記憶…🌳
今日は、全国的に姿を消しつつある「構内踏切」の
記憶のシーンを描いてみた。

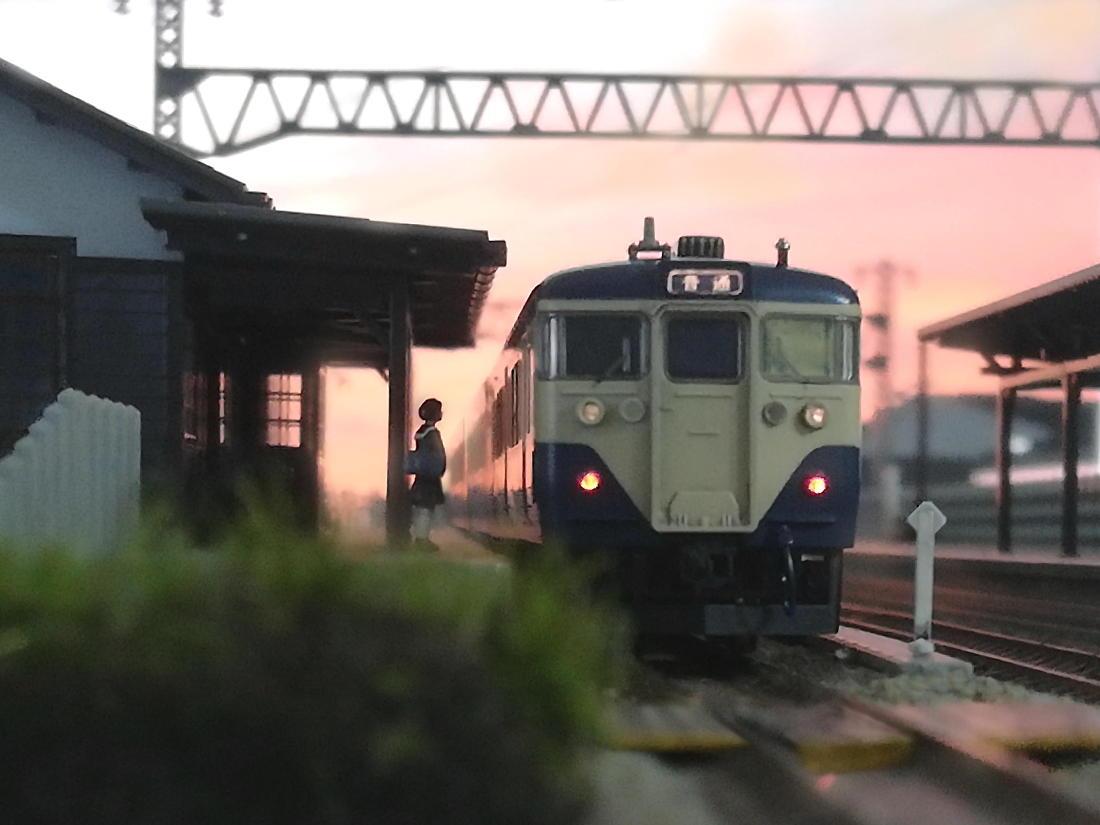

昔、何処にでも見られた上下線のホームを繋ぐこんな構内踏切…

alt


狭い渡り板を通る際に、一瞬だが「列車の正面顔」を間近で
見られるのが好きだった。



                           ・
                           ・
                           ・




alt


小さな模型にカメラを向けると、そんな遠い記憶がふと蘇った…


ところで、今回のような「夕暮れ時のシーン」では、駅舎が暗くて
まるで停電みたいですね。

そろそろ照明加工に着手しなければ…💦💦


    では、また… (^^) /

               shonan breeze






Posted at 2022/03/15 15:00:58 | コメント(1) | トラックバック(0) | 鉄道模型 (1/150) | 趣味
2022年03月12日 イイね!

キハ58系の光漏れ対策…🔧

キハ58系の光漏れ対策…🔧
今日は以前から気になっていた、キハ58系の光漏れ対策を行ってみました。

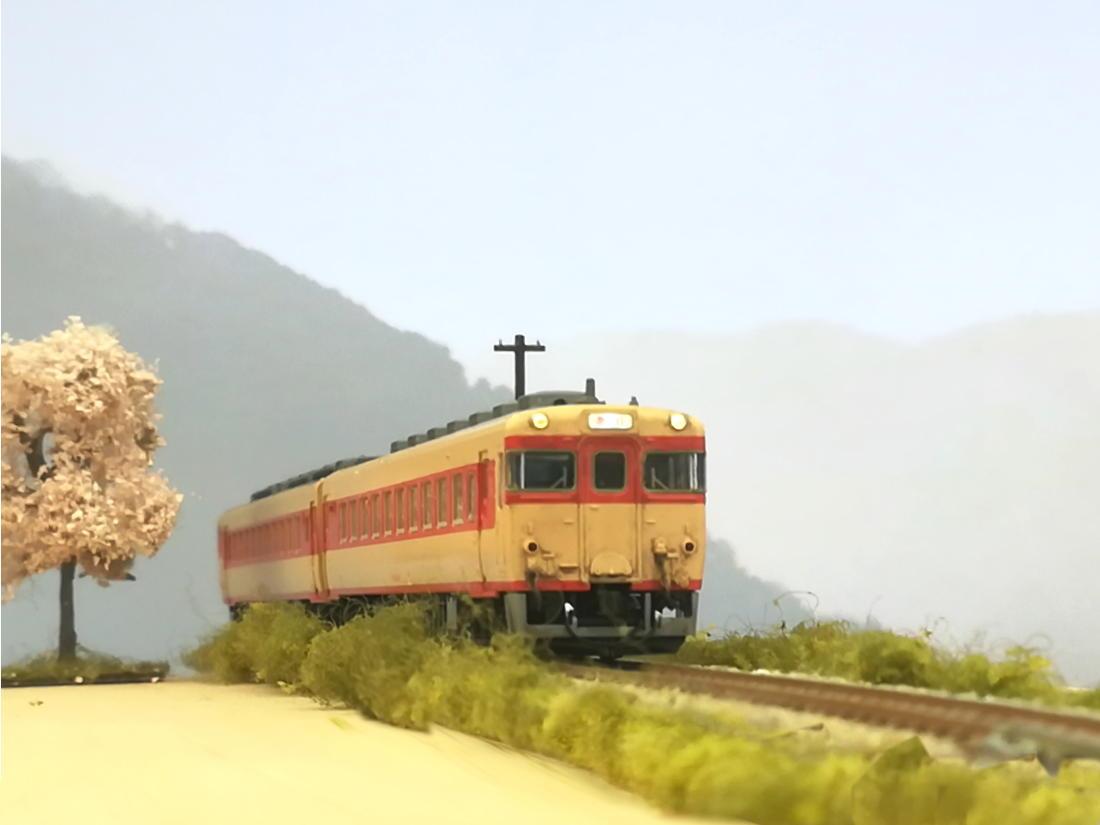

普段走らせている際は、あまり気にならないのですが…

alt


レイアウトを解体してからは、こんな感じでいろいろなアングルで撮影する機会が増え、

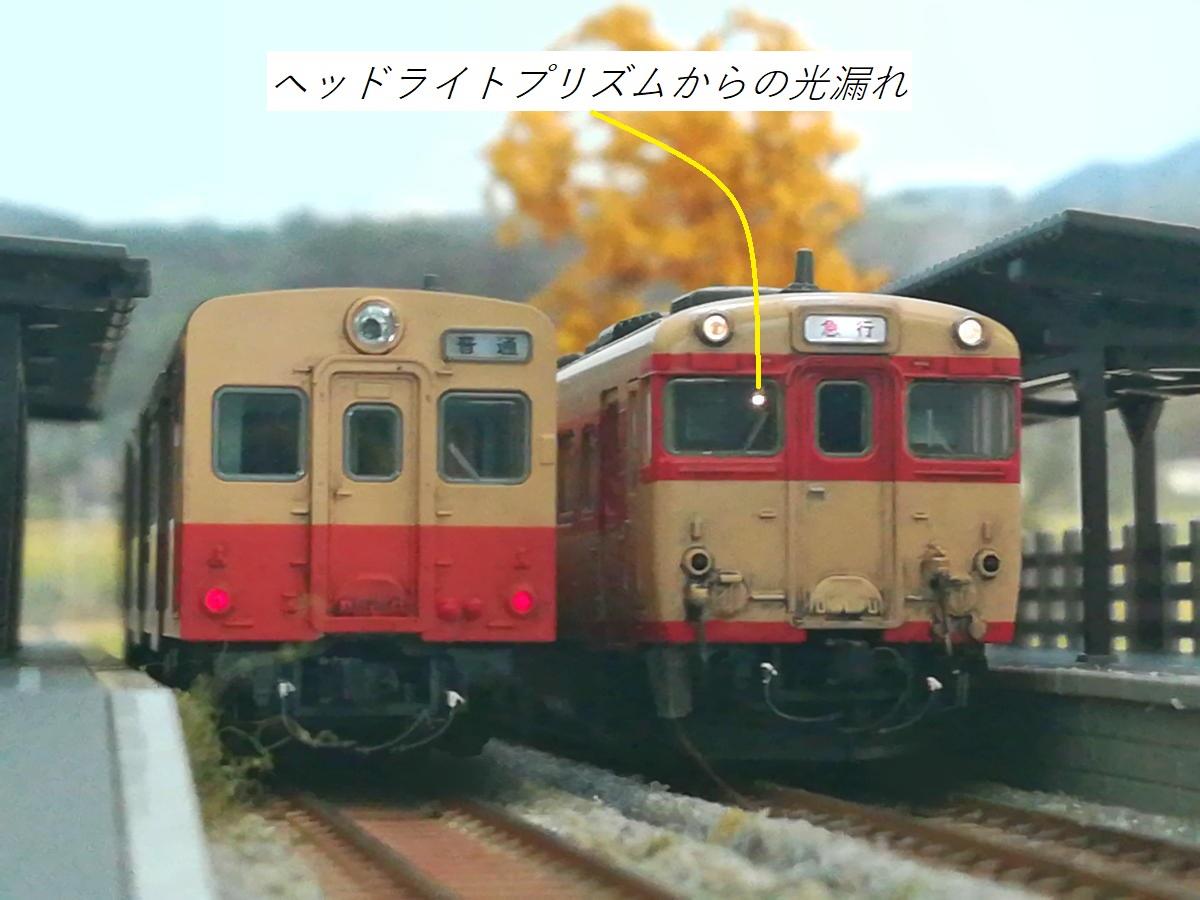

ふと前面窓から見えるライトケースからの光漏れが気になっていました。




alt

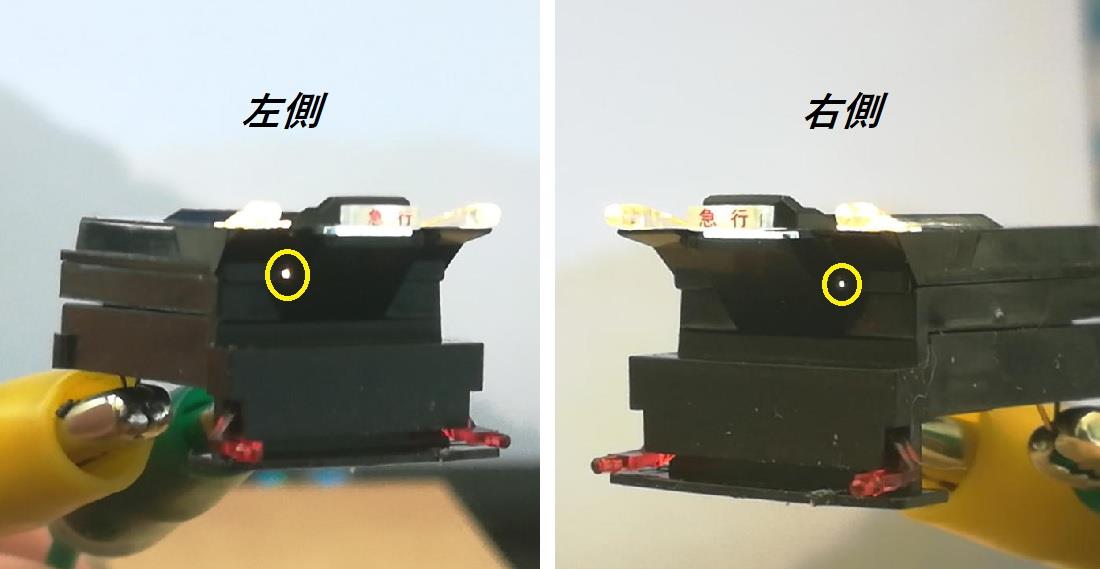

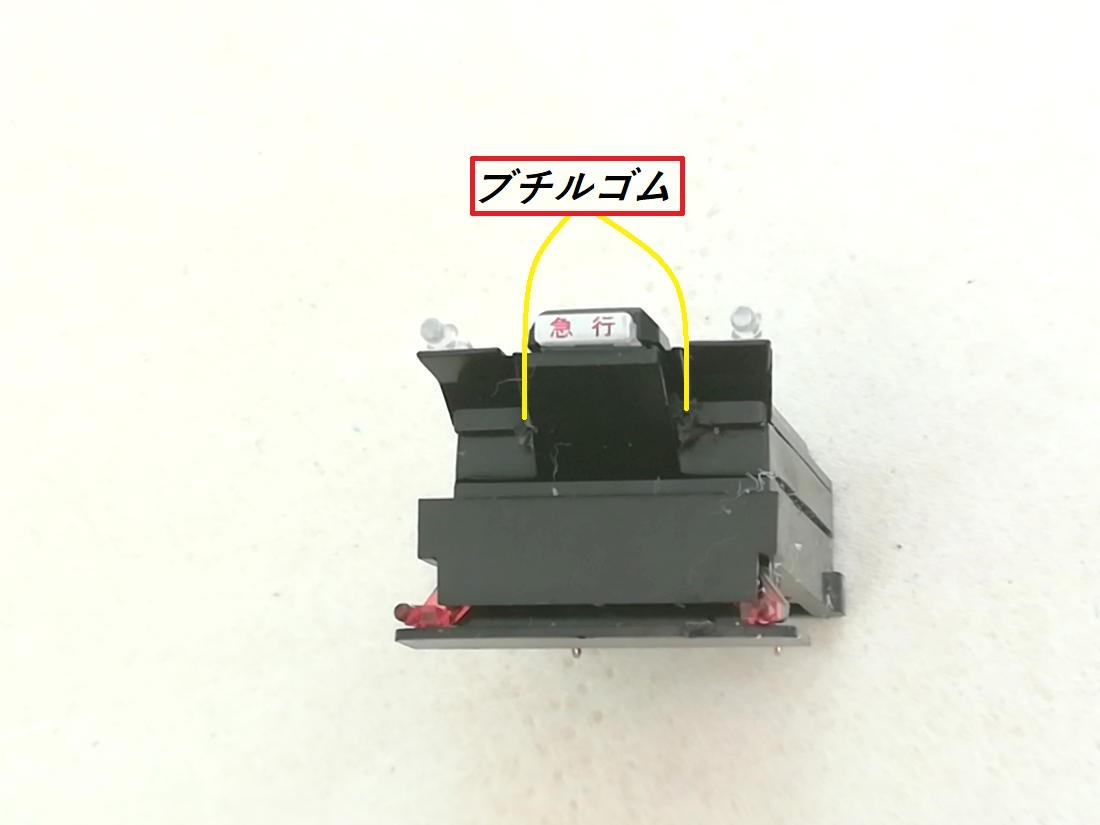

早速、ライトケースを取り出して検証すると、
左右のヘッドライト側のプリズム部分からの光漏れでした。



alt


場所的にテープでの施工が難しいので、今回は「ブチルテープ」を
少量詰め込んでみました…

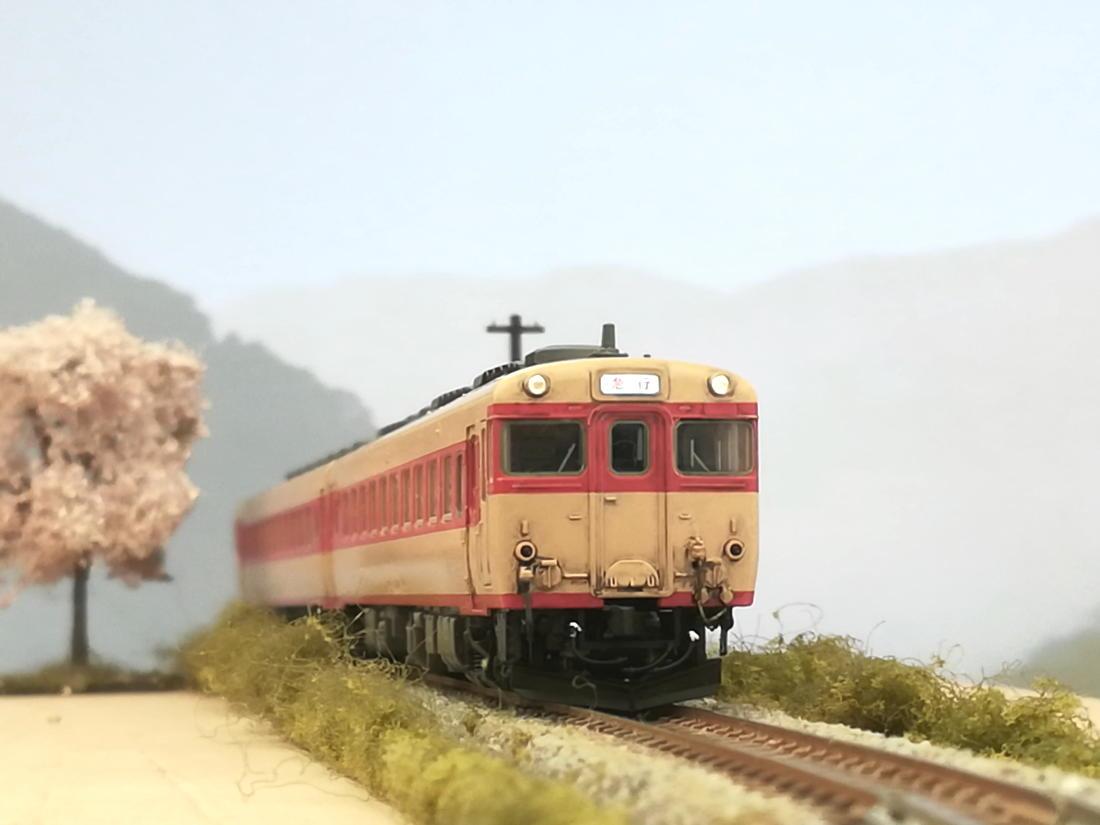

まずは、キハ58での

alt


before



alt


after

ほぼ、光漏れはなくなりました…



                           ・
                           ・
                           ・




alt


同じ構造のキハ28とキハ65も、同じライトケースなので…




同様の対策を実施してみた。

alt


これで、安心して撮影出来るようになりました。

本日も最後までお付き合いいただき、ありがとうございました。


  では、また… (^^) /

      shonan breeze







Posted at 2022/03/12 18:26:44 | コメント(0) | トラックバック(0) | 鉄道模型 (1/150) | 趣味
