ライト本体の作業はこれで最後の予定です。
カラ閉じです。

シーリング材は…

犬印のごんた屋さんのこれを使います。



マスキングテープを剥がします。

1年近く放置してたのでシーリング材がかなり痩せてます。


シーリング材を超音波カッターでカットして痩せてる部分に埋めてヒートガンで温めながら馴染ませていきます。エアーブローしてホコリを除去してレンズを被せて…



ライトを箱に入れてヒートガンでチンします。





気になるあの部分は…

まーこんなもんですかね。。

次回は、いよいよ取り付けと車両配線です。が、休みが当分なさそうです。無事に行くと良いのですが…

点灯式には、あのお方が視察に観えますので失敗は許されません。


























失敗=粛清です。

今回のネタは配線作業です。
今回使用した配線はAWG24とAWG26です。

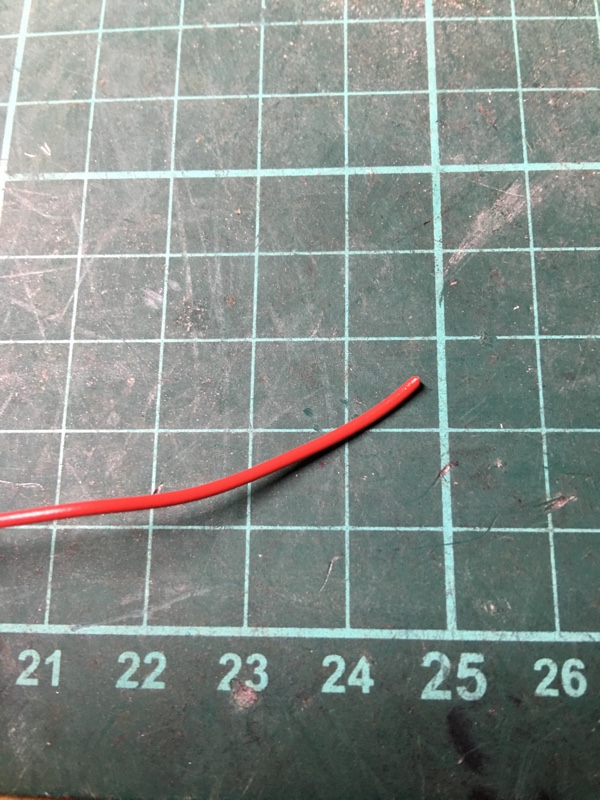

こちらはAWG26です。



配線のカットに使用する工具 ニッパーです。

左のニッパーが配線の切断に使用するニッパーです。右はLEDの足などの切断に使用する精密ニッパーです(完全な消耗品で今回の弄りで3本召されました)。メーカーは共にKNIPEX
です。


被覆を剥きます。



ワイヤーストリッパーです。



















間違えました。

これです。

ワイヤーストリッパーは数種類持ってますが、今回主に使用した物です。確かアストロプロダクツで買った物です。


ターミナルです。今回使用したコネクターは住友製の025と040の防水・非防水タイプです。



かしめました。



ターミナルをかしめる工具です。



インストールします。このコネクターは025防水コネクター10Pです。

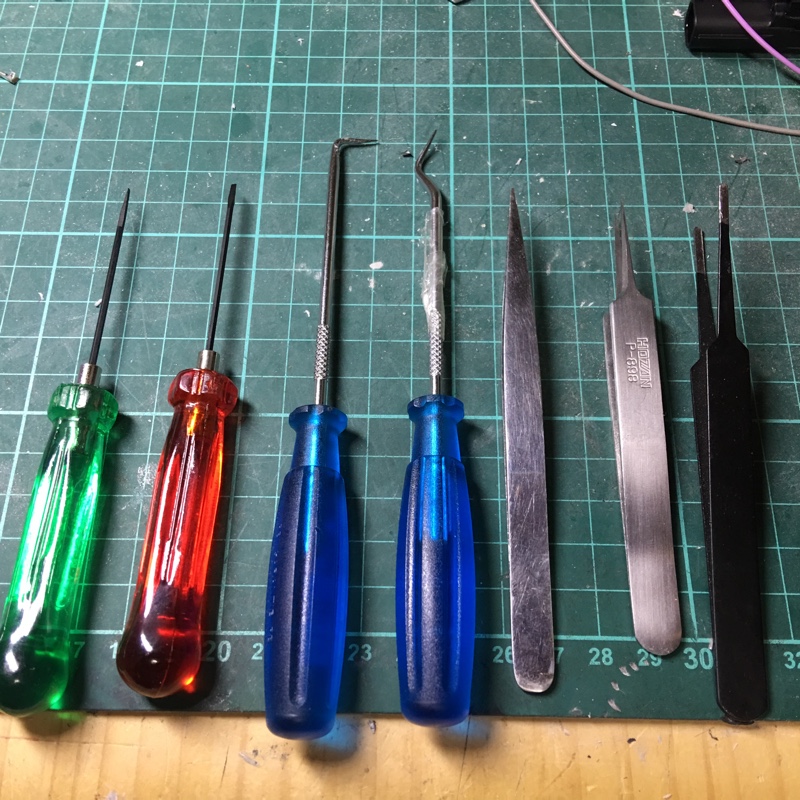

インストールに使用する工具です。

ターミナルのインストールには主に左側の工具を使用します。


完了しました。

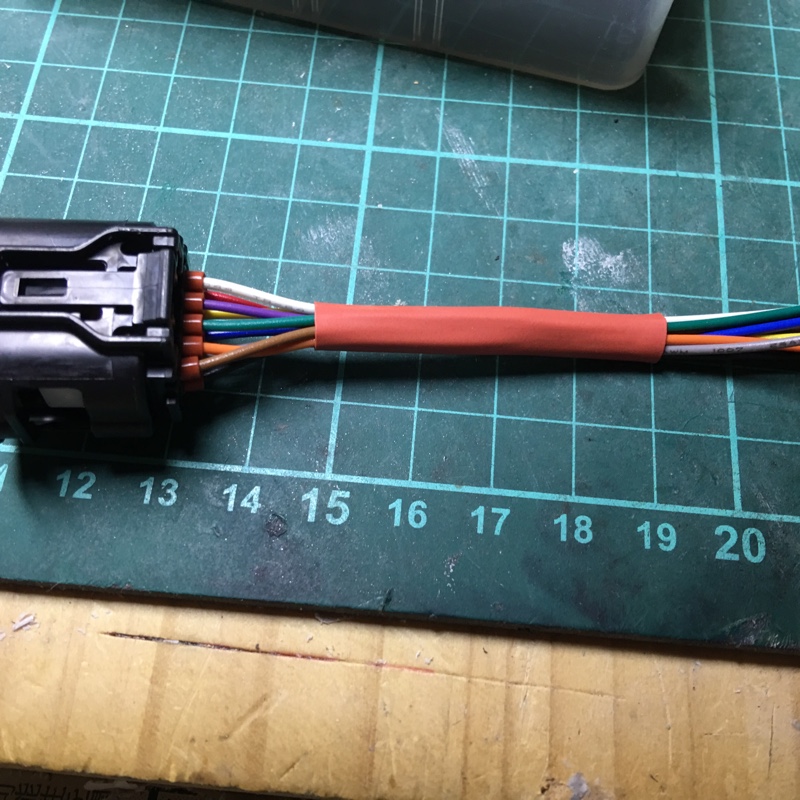

収縮チューブでまとめます。

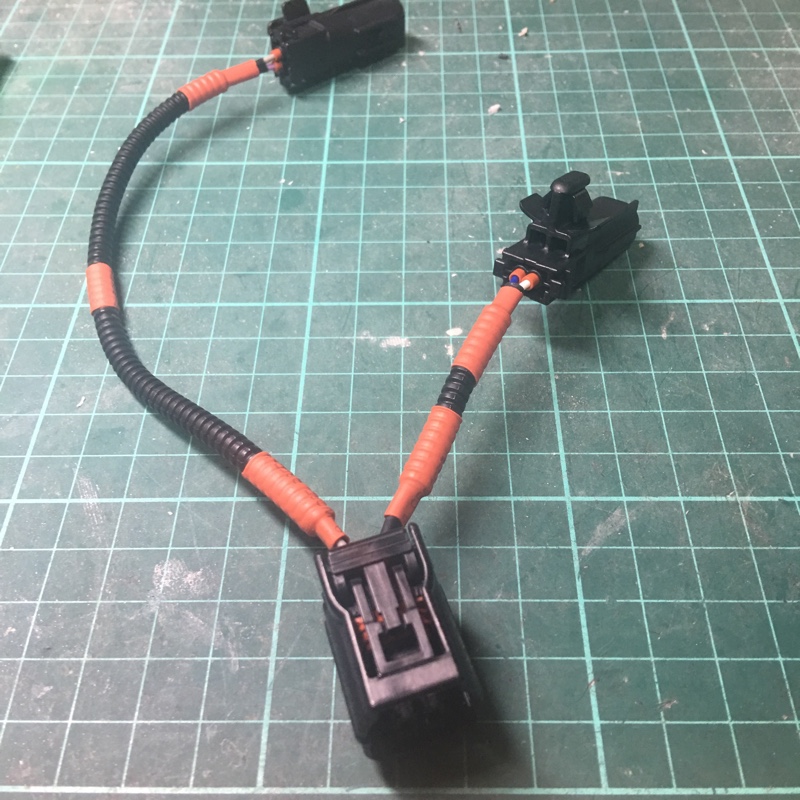

分岐ハーネスです。

040防水4極コネクターです。


奥のコネクターは025防水2極コネクターです。難燃製のコルゲートチューブを巻き収縮チューブで固定します。



TESAテープを巻きます。



最近のクルマに使用されてるテープです。難燃、防音効果があります。難点はお値打ちじゃない事です。

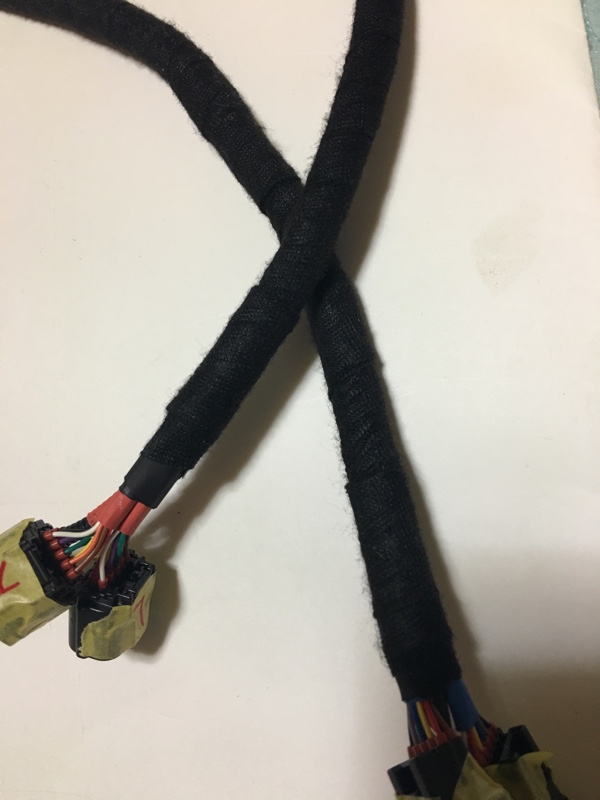

メインのハーネスです。

こちらはツイストチューブの上にTESAテープを巻きました。

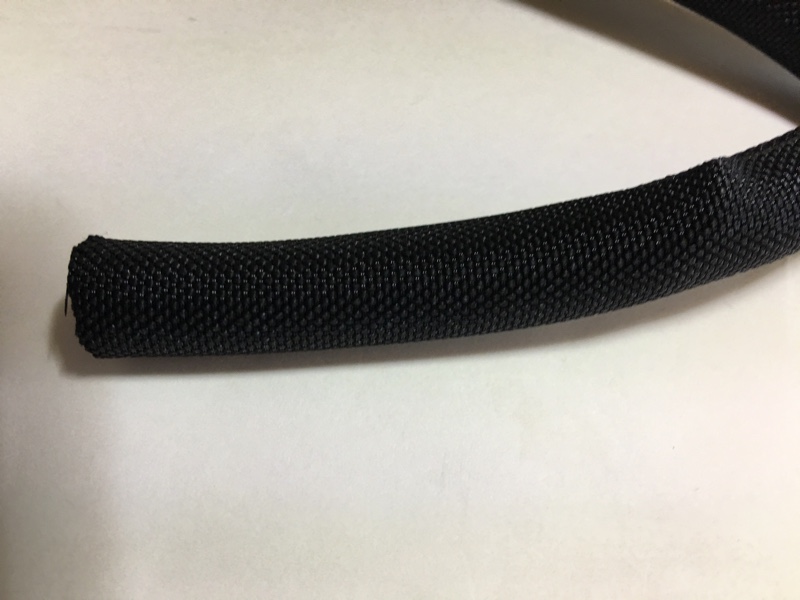

ツイストチューブです。一見布製に見えますが難燃性に優れてます。こちらも最近のクルマに多用されてます。こちらもお値打ちじゃありません。




ハウジングにサイドリフレクターを組み付けました。



レンズとハウジングを合体💖させます。



次回はカラ閉じです。

自分も早く終わらせたいです…。

ハイビームのハーネス作りました。



これを
前回製作したハーネスに



合体❤️



で、バスコークで防水対策



こちらのカバーを艶消しブラックで塗装しました。

ザラザラ感を出したかったので磨かずに艶消しクリアー吹いておしまいです。





ユニット組み付けてテストします。
清水の舞台から跳び降りる気分です。











その前に…

後輩の長沼大仏君にご祈祷をお願いしました。

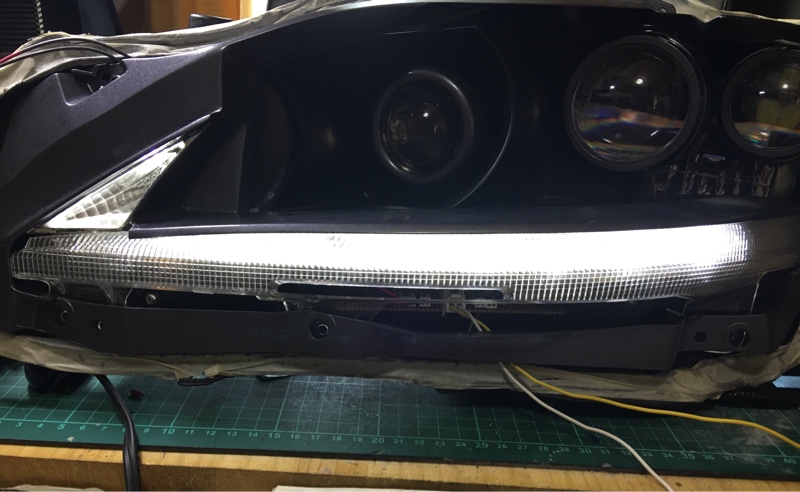

ポジション点灯

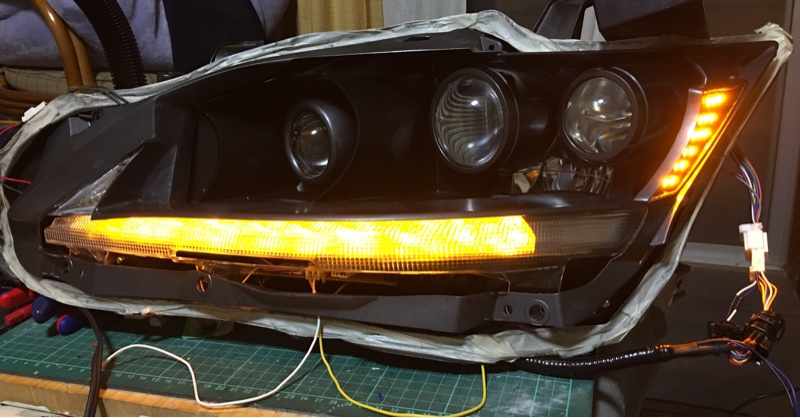

ウィンカー点灯






先日、知り合いの解体屋に行ってきました。経営者は入管嫌いのパキスタン人のサイさんです。写真も嫌いなので画像はありません。

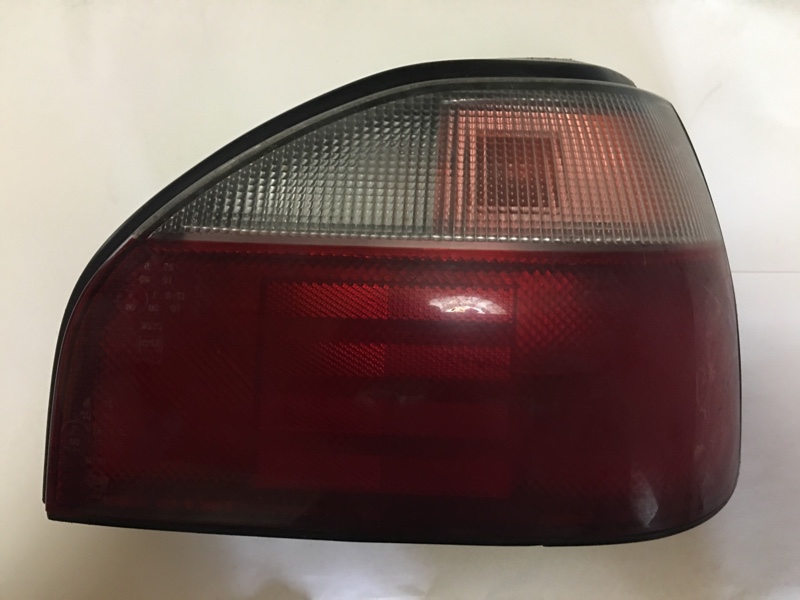

で、日頃の悪事を黙ってる約束で左右セット¥1,000でこいつをゲット！

車種当てクイズです。当選者の方には


豪華ハワイ旅行

又は宮崎名物

「冷や汁」をプレゼントの予定です。


買ってきたテールの一部分をカットします。



で必要なのは、ここだけ

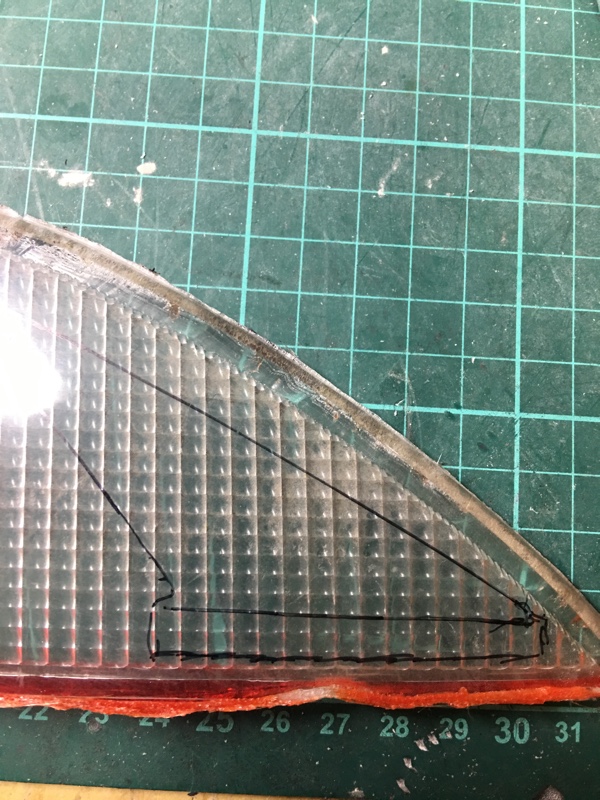

ケガいて



カットします。

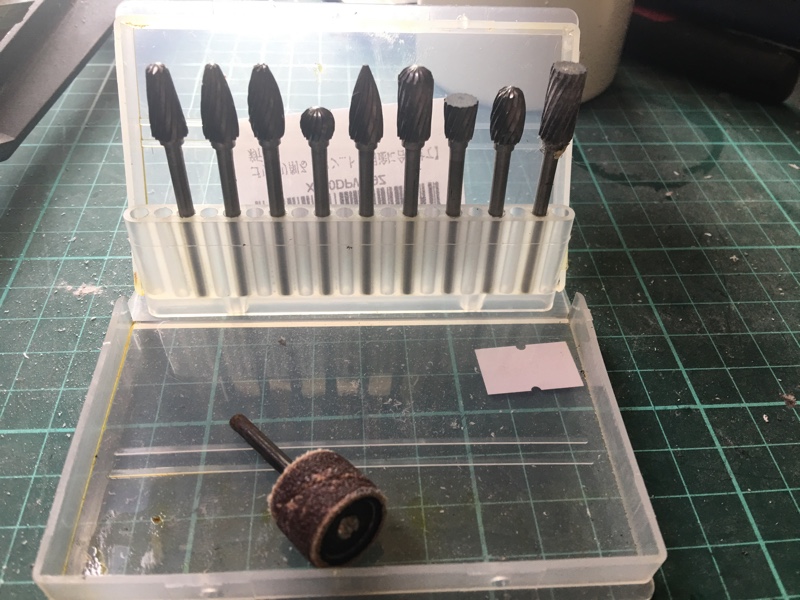

削ります



合わせます

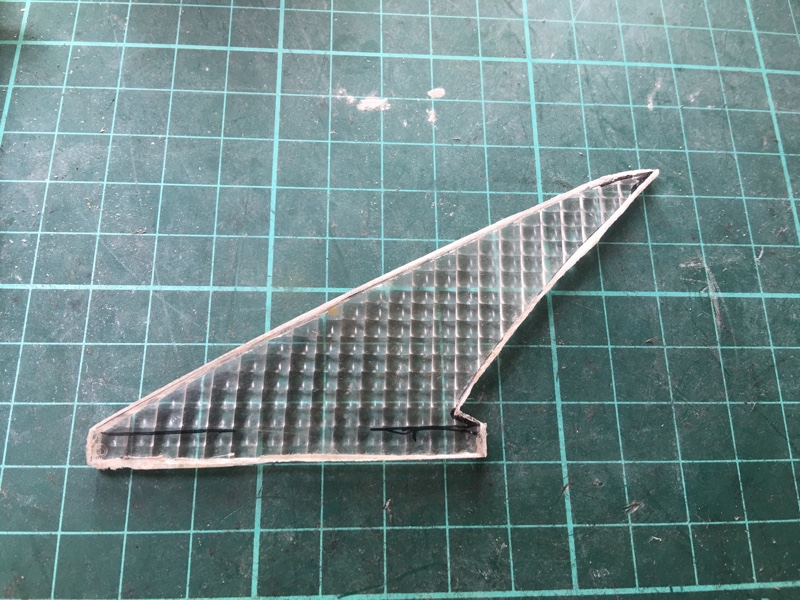

斜めにカットして



合わせます



磨きます

600〜1200番のペーパー、3000〜7500番のコンパウンドで磨きました。

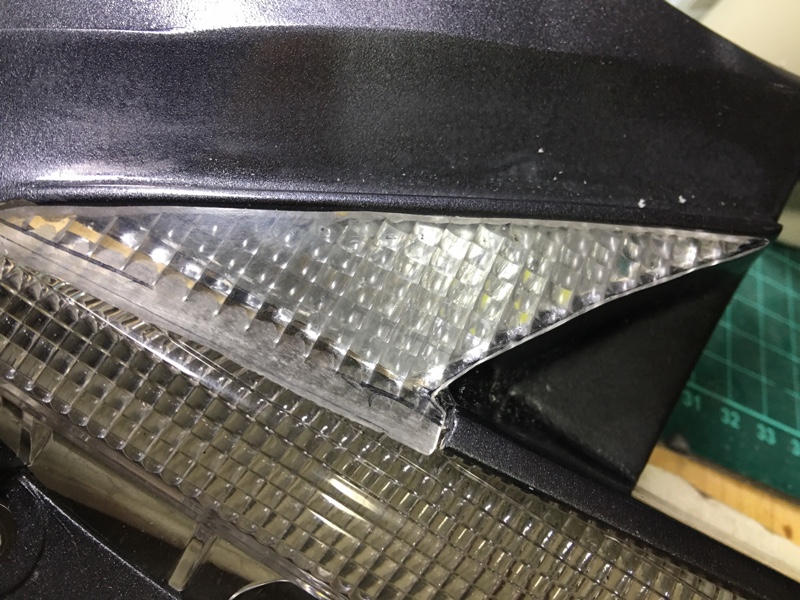

こんな感じです。

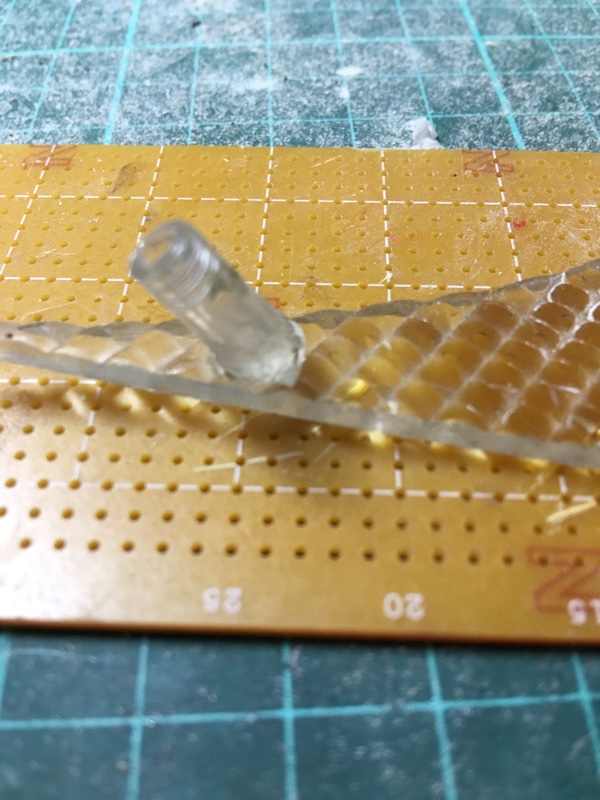

プラリペアクリアーで固定用ボスを作りました。



ここのレンズはレジンで製作予定でしたが上手く作る自信が無かったので変更しましたが自分の技量では、この方法で正解だったと思います。レジンキットが丸々無駄になりましたが…
