Adding Video-in/Audio-in to MMCS(J-11) /ビデオ入力を追加する(その後)

I uploaded DIY about adding Video-in/Audio-in to MMCS(J-11) on 2013. And I"ve received mail from the reader about connector layout and pin assign. So I'm gonna upload related pics.

以前、J-11型のMMCSにVideo-in/Audio-inを追加する記事を投稿しておりましたが、とある外国のかたよりピンアサインを教えてほしいというメールが参りましたので、重い腰をあげて、以前とっていた写真と、ピンアサインの資料をパワポで作りました。

Following picture shows the connectors on the backside of MMCS and their names.
以下がJ-11 MMCSのバックパネルと、コネクターの名前です。



And pin assign for 2 connectors which related with Video-in and Audio-in.
そして以下が、ビデオ、オーディオ入力を追加するのに関係する2つのコネクタです。

Audio-in/GND are assigned to "Audio Sub-Connector", and Video-in/GND to "Aus Connector".



Following Video/Audio-input are available when "AUX-IN" button on MMCS touch panel, which button will appear when PIN-5 of Aux Connector is grounded. I used 4 lines in one cable, so I connected Audio GND of source into Video GND. It might be better to split Video-GND and Audio-GND, but it's working anyway.
このビデオ入力を有効にするには、外部機器接続コネクタのPin5を接地する(アースする)必要があります。このピンをアースすると、MMCSの選択画面にAUXがでてきます。ちなみに、ソース側のコネクタと、MMCS側とをつなぐのに4芯のケーブルを使ったので、Video-GNDとAudio-GNDとを共通にし、MMCS側はVideo-GNDにつないでいます。分けるのが良いのでしょうが、とりあえず動いているのでよしとします。(なお、MMCSの隠しコマンドでこのボタンだけ表示することもできますが、実際に外部入力がつながってなければ意味が無いので、隠しコマンドでの表示はあまり意味がありません)

Audio-in: (Audio Sub-Connector):
オーディオ入力はオーディオサブコネクタにピンがあって、下記の通りです。
Pin8 : Audio-in Left
Pin9 : Audio-in Right
Pin16 : Audio GND

Video-in: (Aux Connector)
またビデオ入力は外部機器接続コネクタにピンがあって、下記の通りです。
Pin 5 : Video-in DETECT (should be grounded)
Pin 6 : Video-in
Pin14: Video GND

FYI:
Video-out pin assign is as follows. When you buy genuine option "MZ609515 Video output cable" from car dealer, you are instructed to connect 2 cables to this location.
ちなみにビデオ出力信号は、外部機器接続コネクタのPin4とPin13です。三菱純正の映像出力ケーブルMZ609515を買うと、このピンに取り付けるようになっています。
Video-out: (Aux Connector)
Pin4 : Video-out
Pin13 : Video-out GND



Following is the picture before ading Auxin.
以下が映像入力取り付け前のメニュー。



And after adding Aux-in.
そして以下が取り付け後(Video DETECTをアースした場合)

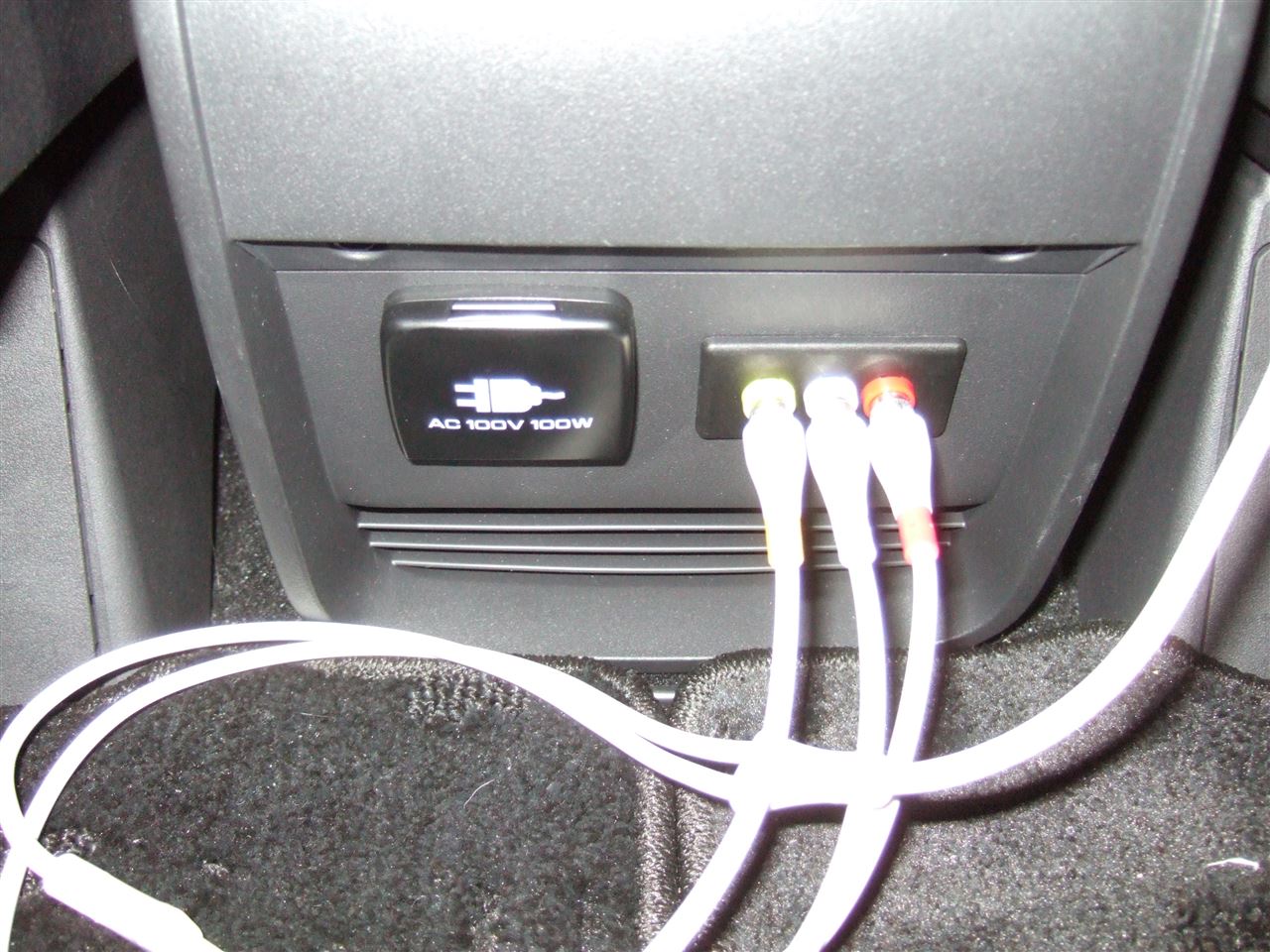

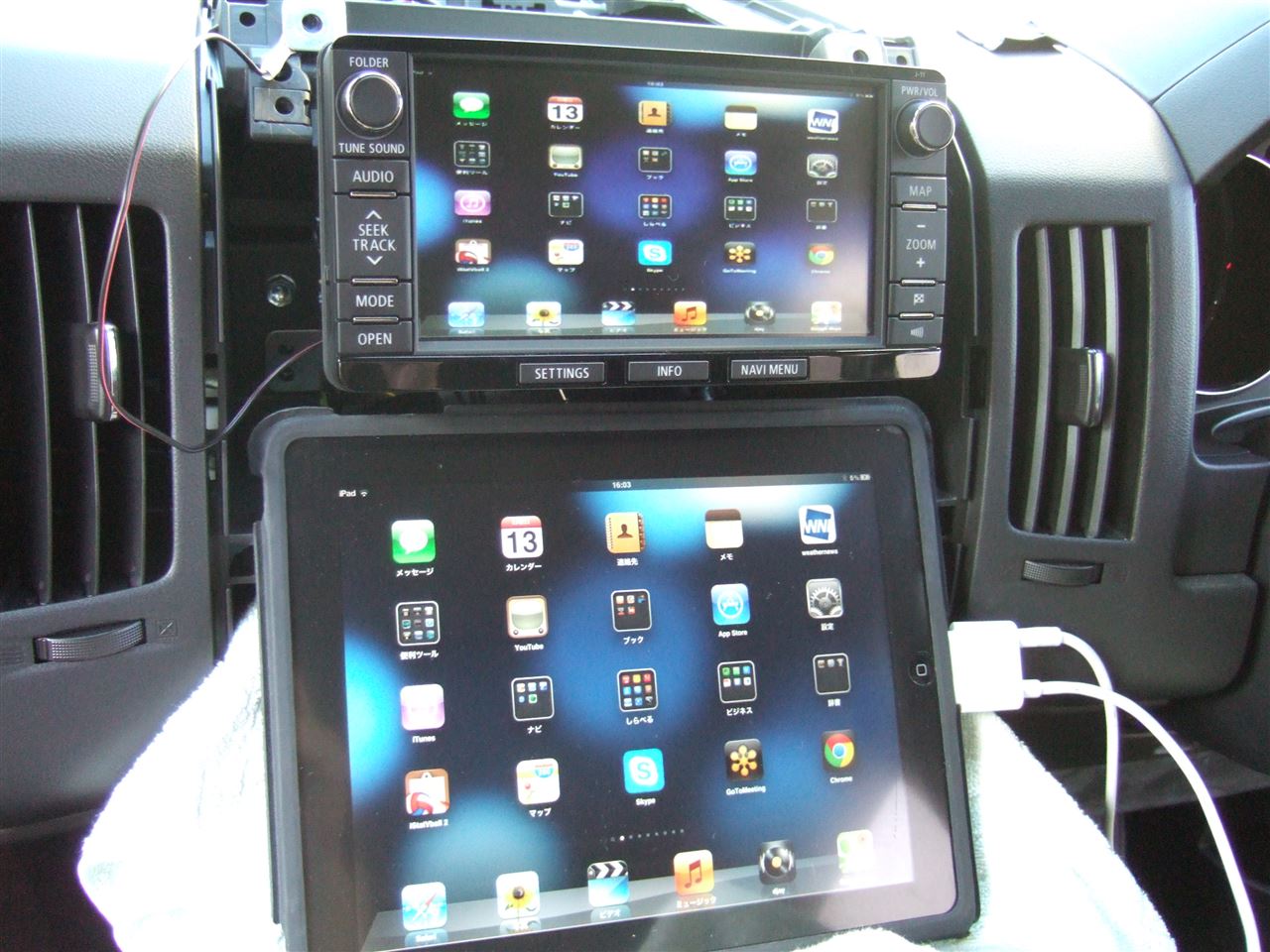

If you success to add Video-in, you can enjoy external video source. Off course you can enjoy Hulu with your iPhone or iPad. I added extern Video/Audio connector as follows.
うまくいけば、下記のように外部映像入力がつかえます。iPhoneやiPodをつなげば、Huluなんかも楽しめますよ。






ブログ一覧 | 作業 | クルマ
Posted at 2015/02/01 21:15:06

イイね!0件



タグ

ブログ人気記事

富士五湖紅葉ドライブ?...
lago.さん

九十九里お泊りオフ(一日目)
naka(=^・^=)さん

スバルWRX用ドライカーボン製リア ...
axispartsさん

携帯の機種による画質の違いを検討し ...
R Magic おーはらさん

Smooth Operator
DORYさん

この頃に戻ってほしいな…
ゆーはるパパさん

この記事へのコメント

2015/03/02 23:51:25
はじめまして Parfait と申します。
MMCSJ-11型のAUXに関する資料は少ないことから、
貴重な情報ありがとうございます。
まもなく 納車予定ですが、こちらに記載された情報を参考にして、
配線をしていきたいと思います。
今後ともよろしくお願いいたします。

コメントへの返答
2015/03/03 01:08:36
コメントありがとうございます。入力、出力を追加するのにだいぶ苦労しました。少しでもお役に立てれば幸いです。何か面白い発見がありましたら、教えてください。引き続きどうぞよろしくお願いします。
2015/03/07 23:07:38
プロテウスさま こんばんは。
本日 デリカを受領いたしました。
で MMCSを見てみてびっくり 右肩にJ-12 とかいてあるではありませんか。

裏までは見ていないのですが、 J-11となにかちがっていたらいやだなぁ
と思っているところです。

またなにかありましたら ご連絡いたします。
あと もしよろしければ教えていただきたいのですが、J-11で、C-108コネクタ用からはどのように、ケーブルを抜き出されているのでしょうか?
C-108コネクタに 対応するジャックが既についており、そこにピンを差し込むようなイメージですか?または 配線をギボシ化して 自作配線で送られているのでしょうか?

質問ばかりで申し訳ありません。
コメントへの返答
2015/03/10 09:02:51
すみません、遅くなりました。今地元を離れてるので資料がなくてコネクタの番号とか確認できないのですが、私が作業した時は、ビデオ出力は、上の写真の純正オプションを使って、コネクタの該当箇所には何もピンがささってなかったので、そのまま差し込むだけでした。一方、入力の方は、すでに配線があって、多分センターコンソールの下の方にあるはずのコネクタにリードされてると思うのですが、私の場合、探すのが面倒だったので、MMCSにささってるコネクタの線を切って繋ぎ変えました。
2015/03/10 08:51:06
proteusさま
こんにちは
とても参考になり無事ビデオ入力、出力ともに接続出来ました。
ビデオ出力の端子が片方既に配線してあり戸惑いましたが配線んをギボシで挟んで解決しました。
ありがとうございました。
コメントへの返答
2015/03/10 09:03:28
無事うまくいったということで良かったです。(^o^)/
