2017年08月19日

コールマン テーブルの修理!


19年前に買ったコールマンのテーブル。比較的大型のやつ。
10年前にショックコード(ゴム紐)がただの紐になっちゃった。
これを修理します!


こんな感じでビロビロになってまして、それでも10年使っていました(^_^;)


こいつを買う1年前に、もう少し小型のものを買いました。
それも同じ症状で、先日修理しましたので、今回は楽勝!(だと思っていたんですが)

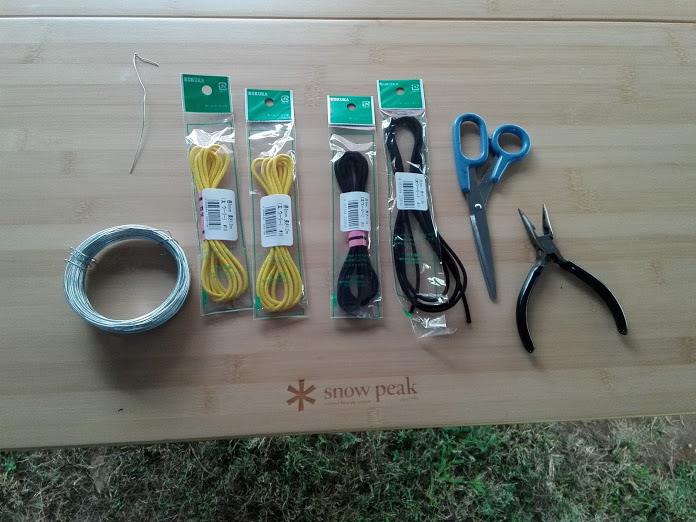

工具と材料はこんな感じ。手芸屋から、丸ゴムの太サイズ1.2mを4本。108円+税×4。

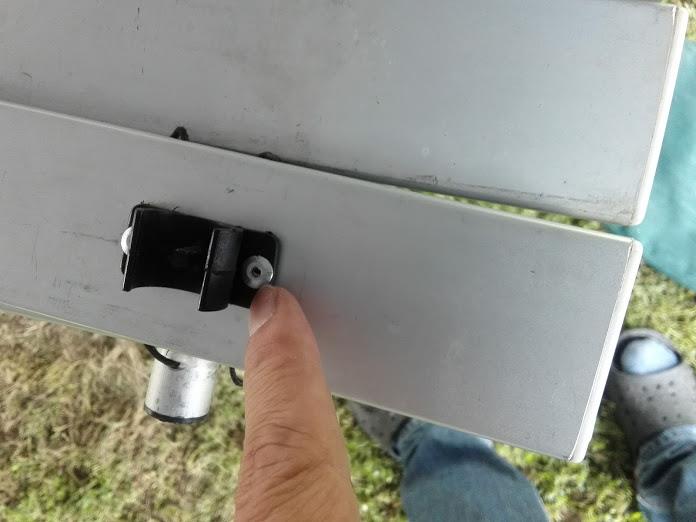

ありゃりゃ?!フレーム固定用の樹脂部品が、リベットで固定されている!

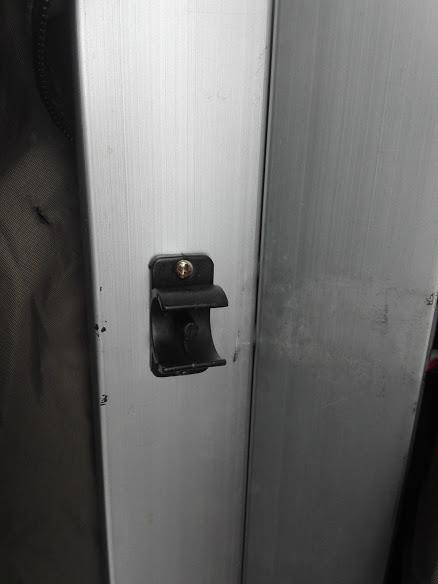

こちらは、一昨日に修理した同じコールマンの小型サイズのテーブル。
樹脂部品の固定は、タッピングネジでした。
てっきりこいつもそうだと思っていたのに~(*_*)
コストダウンと、「ゴムが伸びたら買い換えろ」的なコンセプトなのね!
でもめげないぜ!

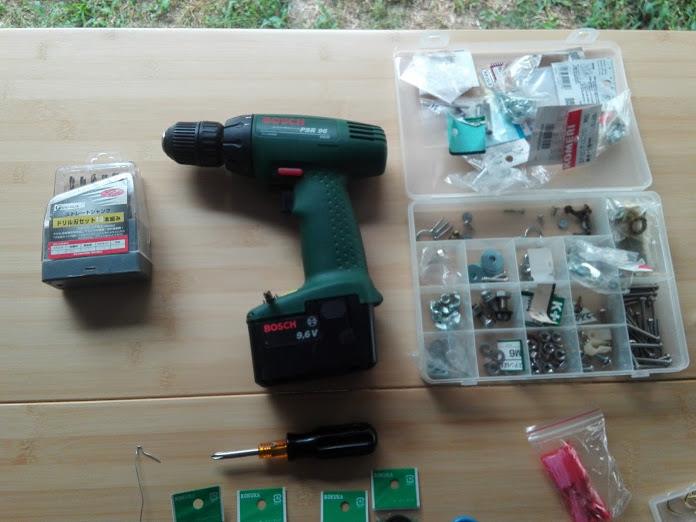

電ドルとキリ、手持ちのネジくんたちの登場!

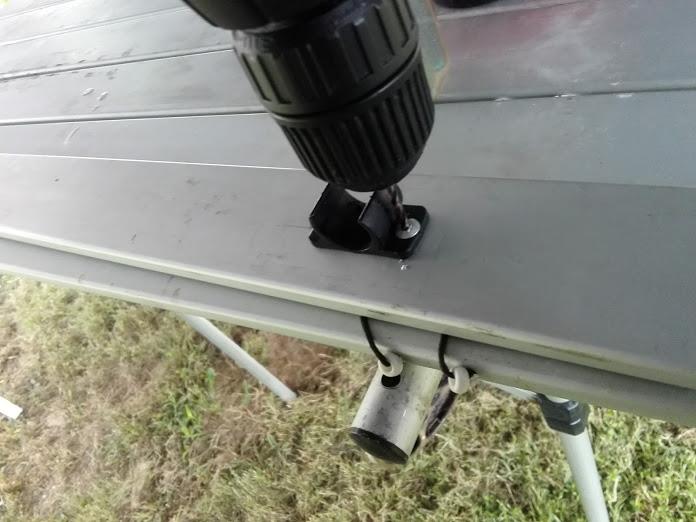

とりあえずΦ4のキリを通して、リベットを取り外します。

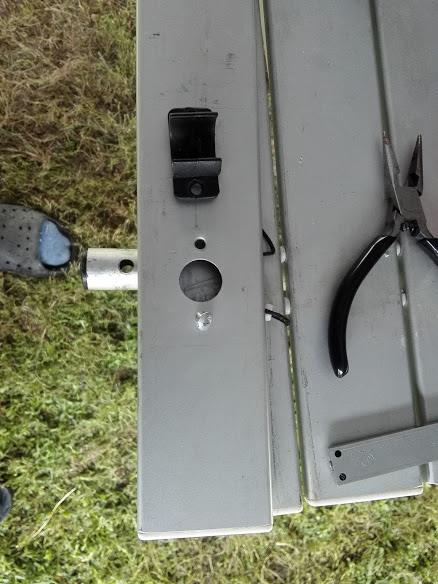

外してみたら、樹脂部品の穴径は、Φ4.6。テーブル側の穴径は、Φ4.3。
ネジで何とかするには、Φ4.5かΦ5のタッピングネジが必要です。
しかし、そのサイズは持っていませんでした。
近場のコメリに行ったんですが、小さい店舗なので欲しいサイズがありません!

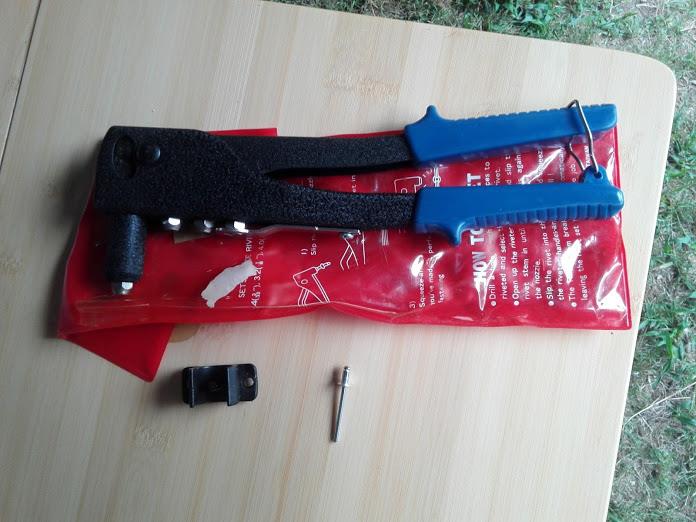

まあ、リベッターは持っているので、何とかなるだろう。
合わせてみると、Φ4㎜のリベットが使えそうだし。

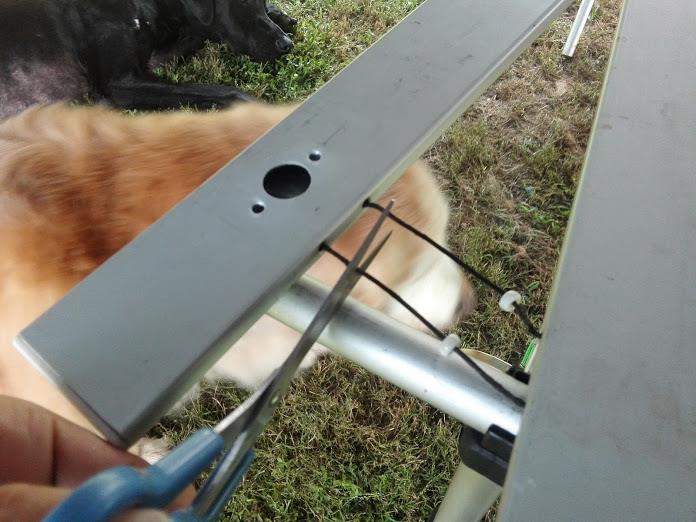

先ずは、ただの紐になってしまったゴム紐を切って、引き抜きます。ビーズを回収も忘れずに。

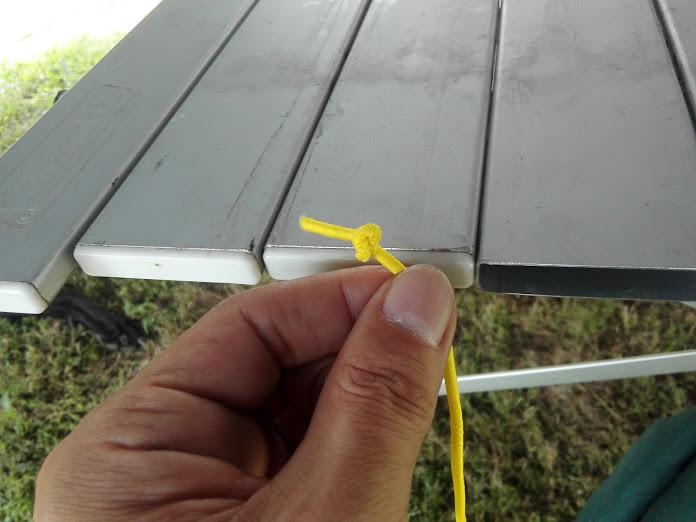

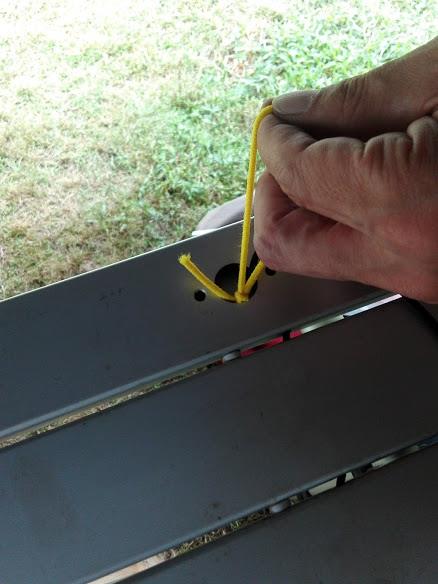

次に、新しいゴム紐の端に球を作ります。
二回縛って、大き目な球にします。

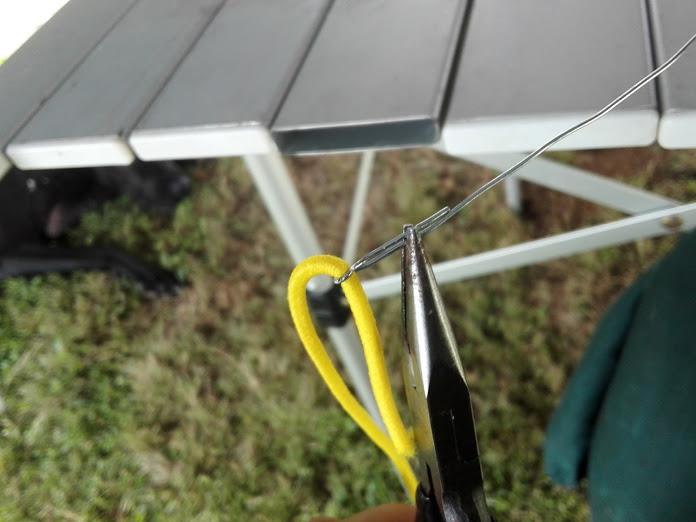

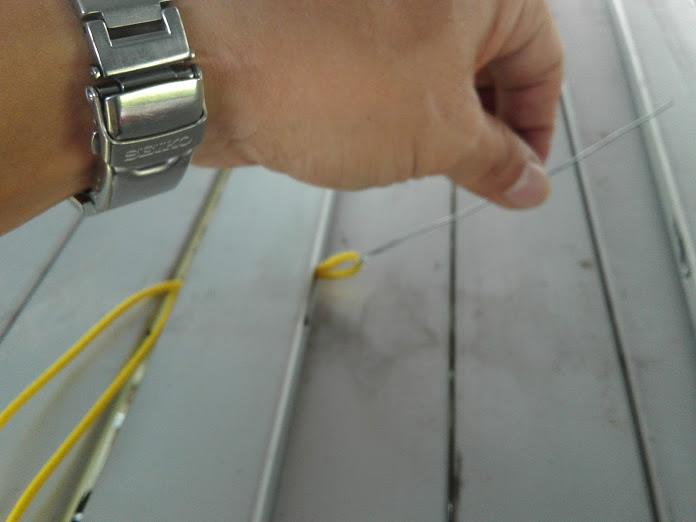

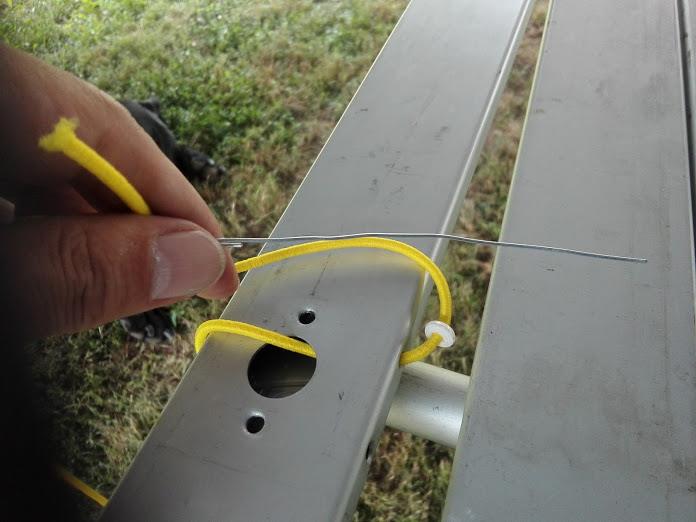

もう片側のゴム紐の端に、番線(Φ0.8の鉄製)を括り付けます。

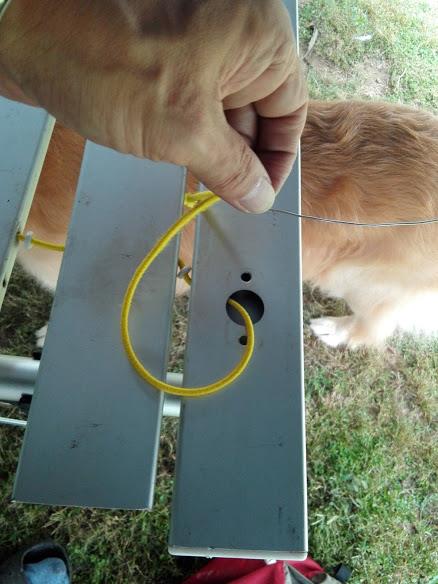

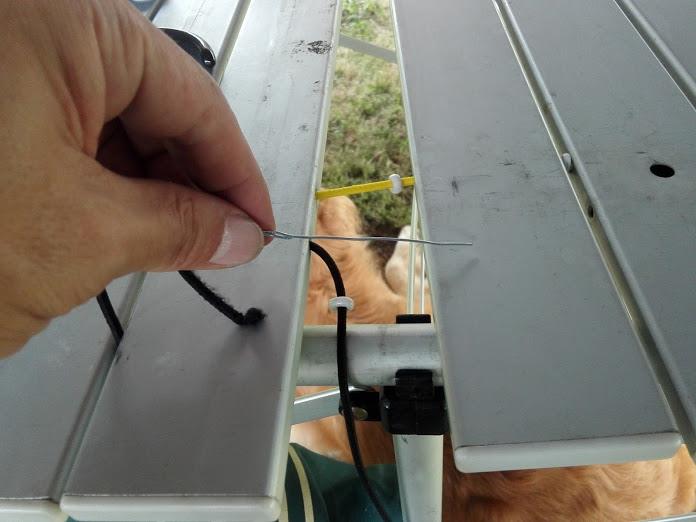

こんな風にゴム紐を通し、ビーズを通しながら地道な作業が続きます。


こんな感じで、黙々とゴム紐を通していきます。


やっと端まで来ました(^_^)/
ゴム紐は、長さに余裕を持たせています。
とりあえず、通したままでユルユルの状態にしておきます。
何故かというと、すぐ隣にもゴム紐を通さなきゃならないので、アルミの天板が自由に動けるようにしておかないと、作業がやりにくくなるからです。


隣の穴に、同じようにゴムひもを通します。


無事に、片側2本のゴム紐が最後まで通りました!

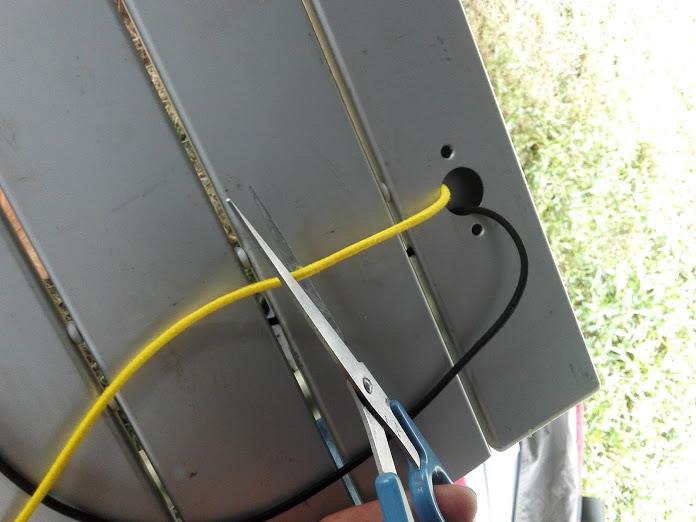

余裕をもって、ゴム紐を切断します。

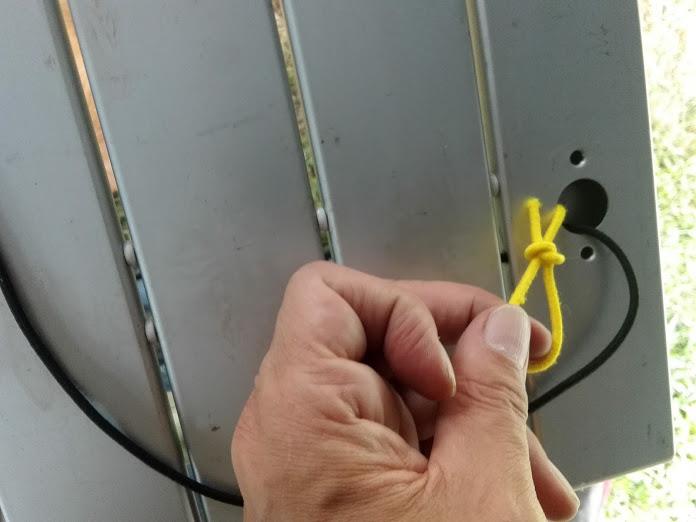

長さを調節できるように、輪を作るような縛り方をします。
輪の大きさを調節できる、首つり(?)的な縛り方です。
輪を大きくすると、ゴム紐のテンションを高められるわけですね。


テンションは、基本ゆるめにします。
天板をフレームの上に乗せた状態(一番テンションがかかっていない状態)で、天板がばらけない最小限のテンションを掛けるように調整します。
なぜなら、折りたたんで保管している状態は、使用しているときよりテンションがかかっていることになるので、極力必要最小限のテンションにした方が、ゴムの寿命が延びるからです。
もう片方も、同様に新しいゴム紐を通し、テンションを調整します。

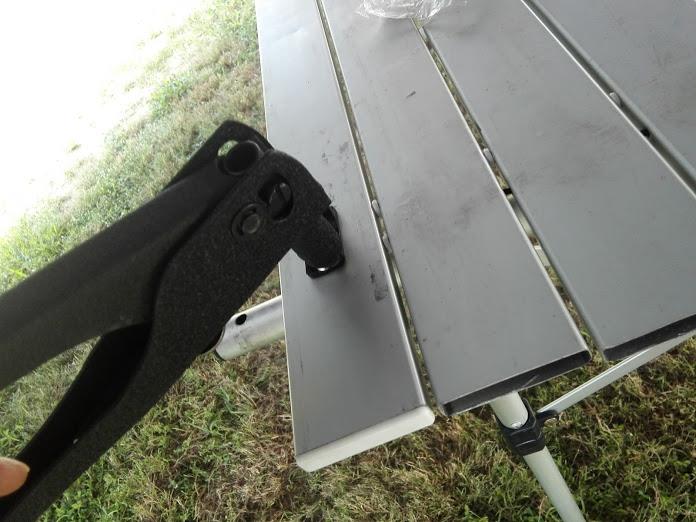

樹脂部品をリベットで止めます。
手持ちのΦ4㎜リベットが、ちょうど8本しかなかったので、慎重に取り付けます。

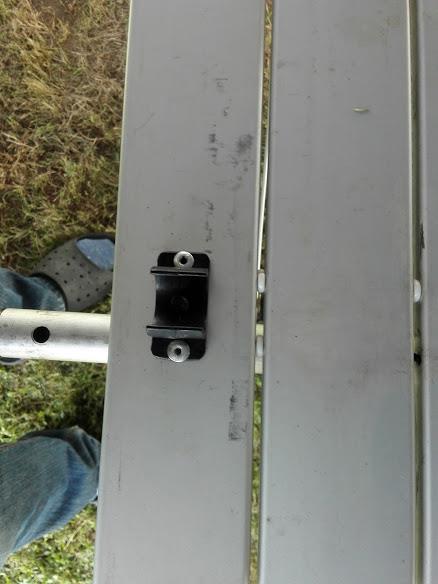

こんな感じで、取付を完了しました(^_^)/

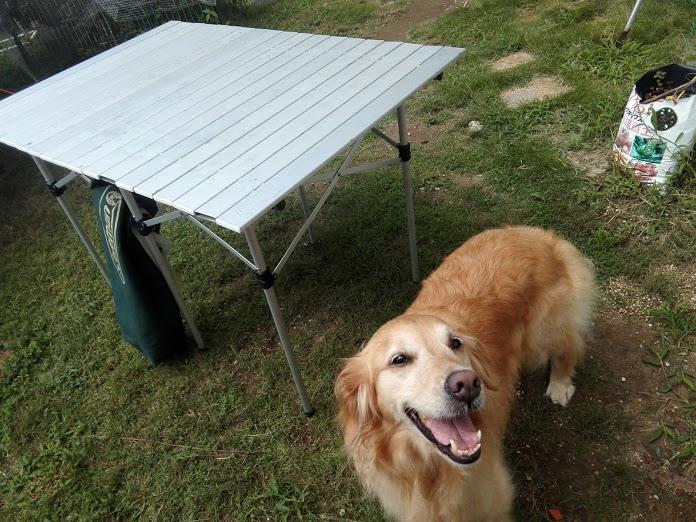

無事に完成しました~!

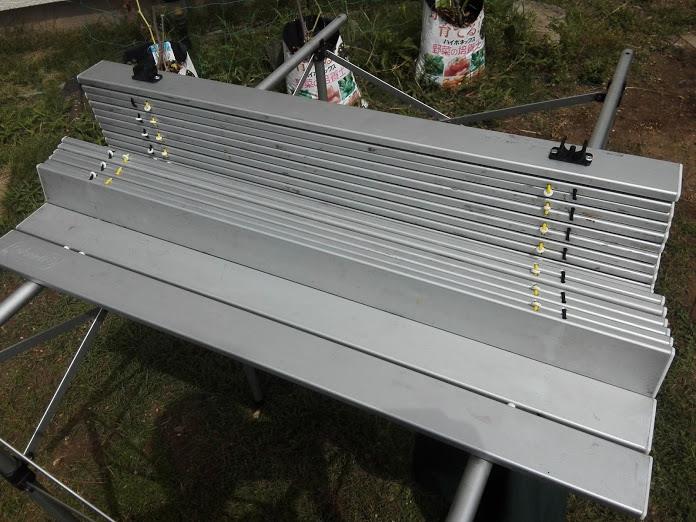

折りたたんだ状態は、まずまずです。


ワンコたちも、喜んでいます(?ただ日向ぼっこしていただけジャン!)
以外に時間がかかってしまいました(^_^;)
お付き合いありがとうございました。
それではごきげんよう(*^。^*)
