W113 電装系強化週間その2

W113 電装系強化週間その2 天気は降ったり止んだりでして、今週末の113の出番はなさそうです。

じっとして居られませんので、前から気になっていたシートヒーターの配線を確認してみました。

そもそもシートヒーターの消費電流はどの位なのか測定してみることにしました。
って、こんなときに限って電源が入らないんですよね。

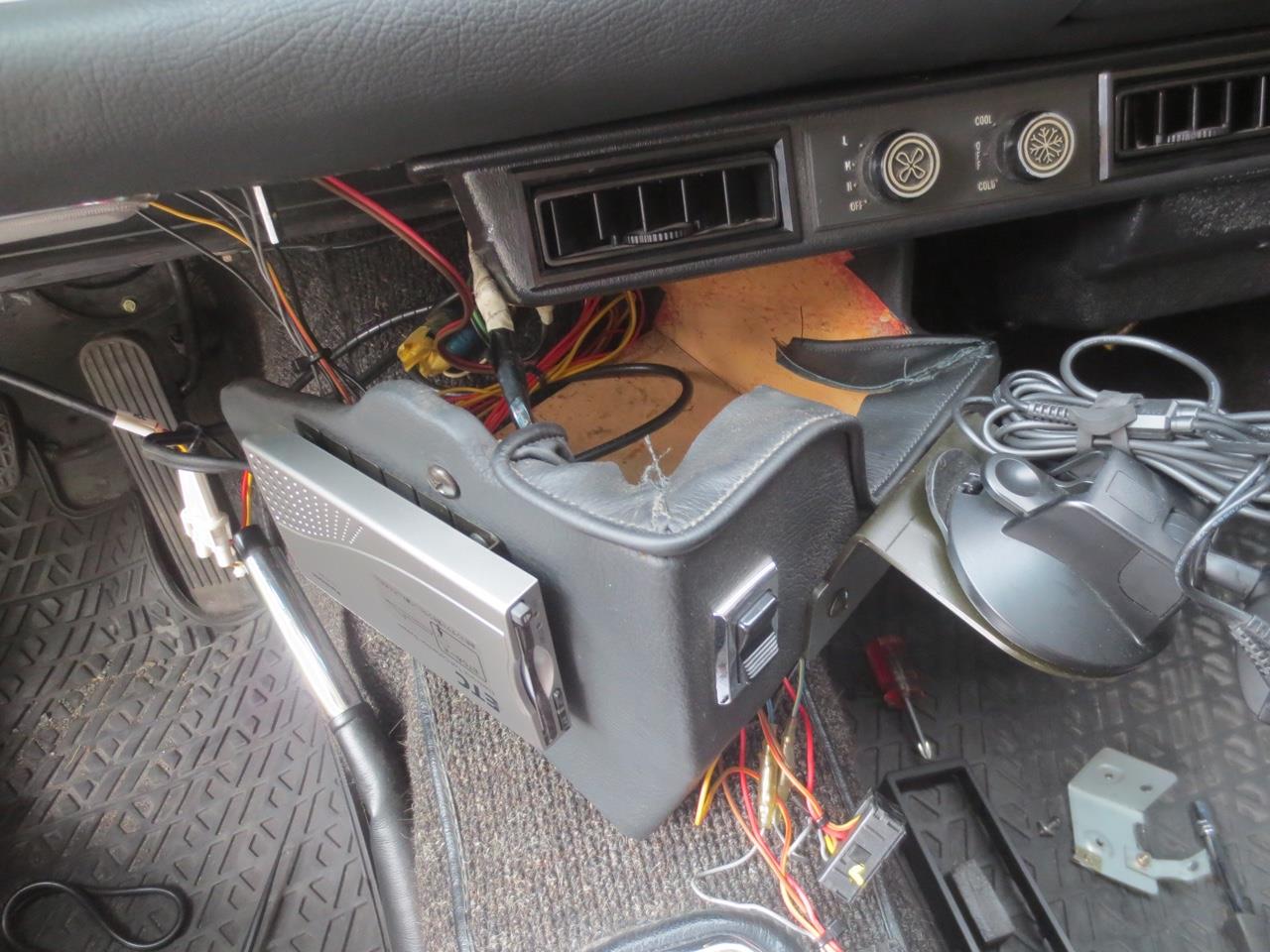

何処だ?と調べていくうちにコンソールまで外すハメに。

結局、アース線が切れているだけでした。

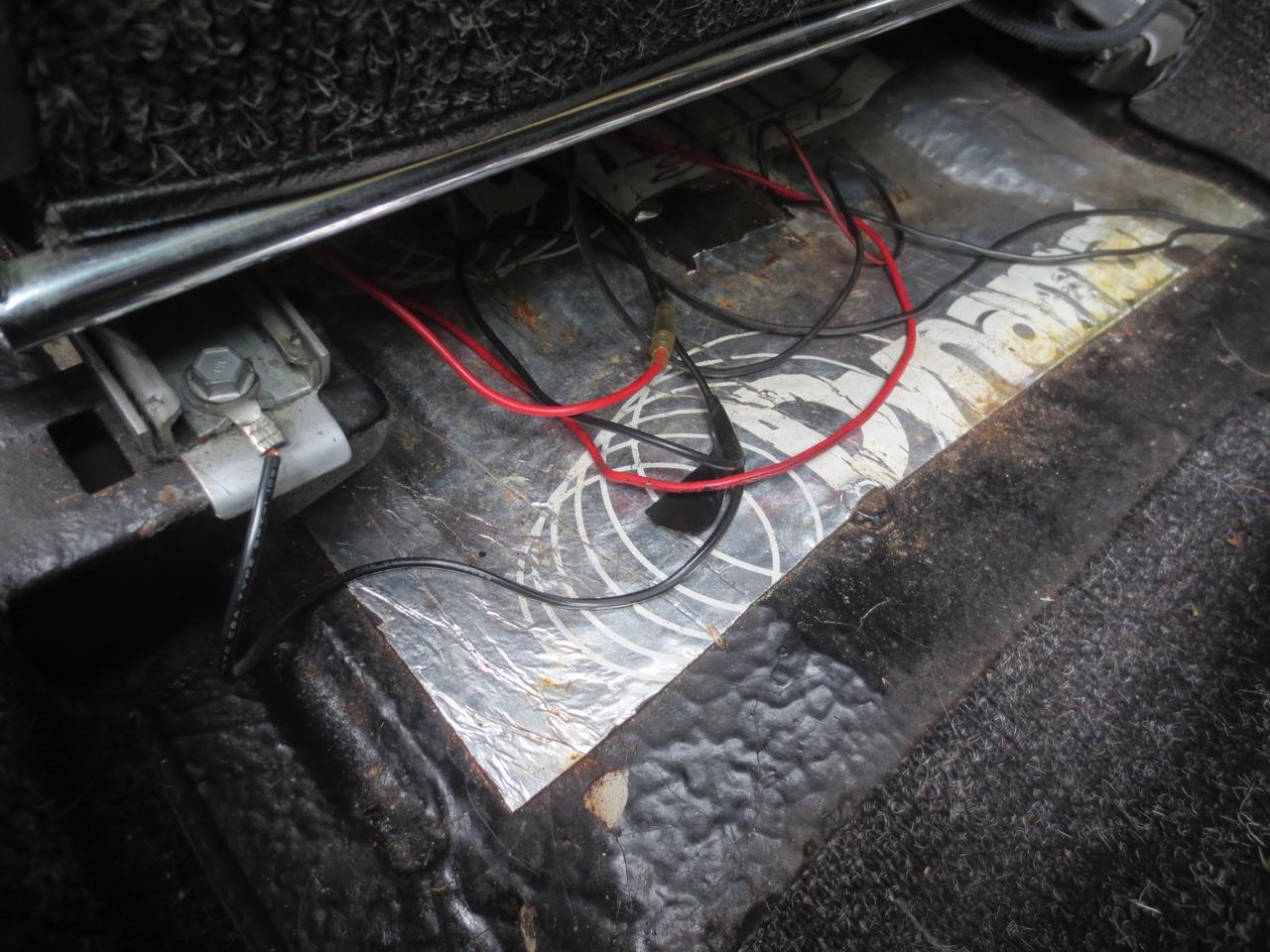

シート下のヒーター配線

怪しさ満載です。

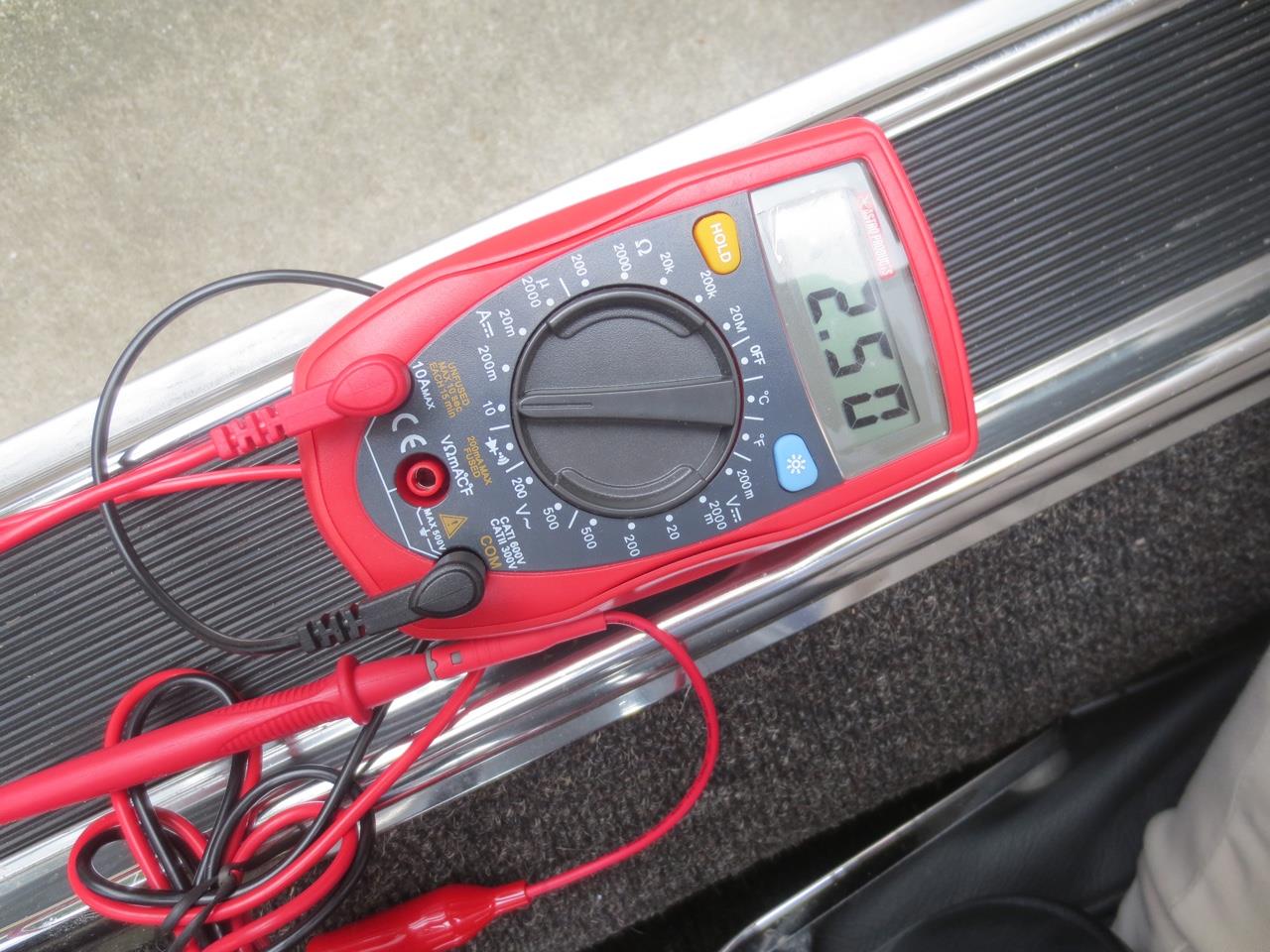

電源の線にテスターを割り込ませて測定

2.5Aか、30Wで思ったより小さいなー。

ハーネスも被覆が剥がれていたり、配線もテキトーなのでやり直します。
でも今日は面倒なので、見なかったことにして元通りにしておきました。

ココから先はインドア作業の内容
先日買ったスローブローフューズホルダーですが、真ん中の端子が他の2か所と違います。

どうも渡り線を使って導通させる構造みたいです。

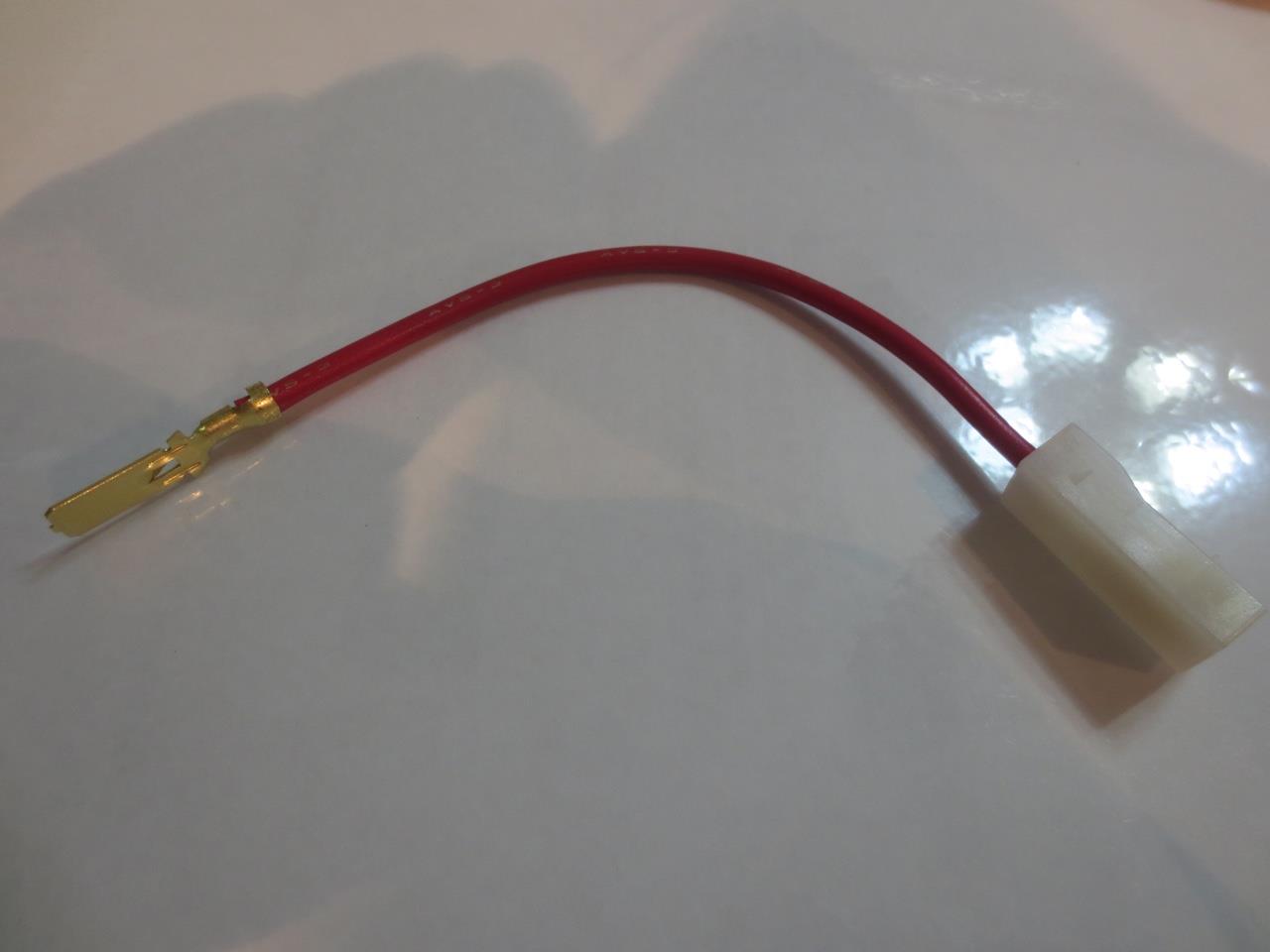

という訳で配線コムで305ターミナルとコネクターを買っておきましたのでAV線の3㎟で渡り線を製作、

こんな太い線の端子をカシめるクリンパーなんて持ってないので、半分は小さなラジペンでカシめました。

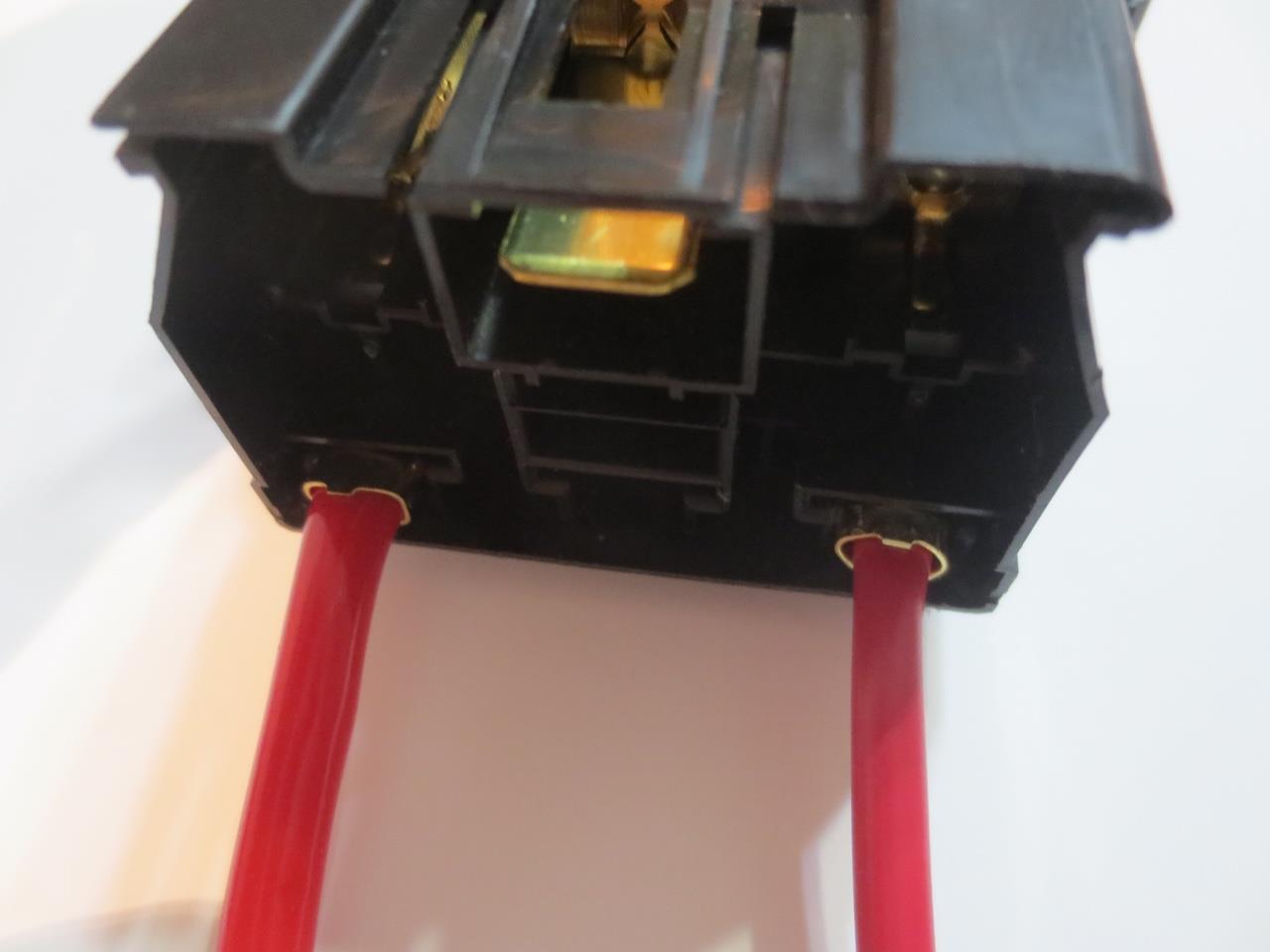

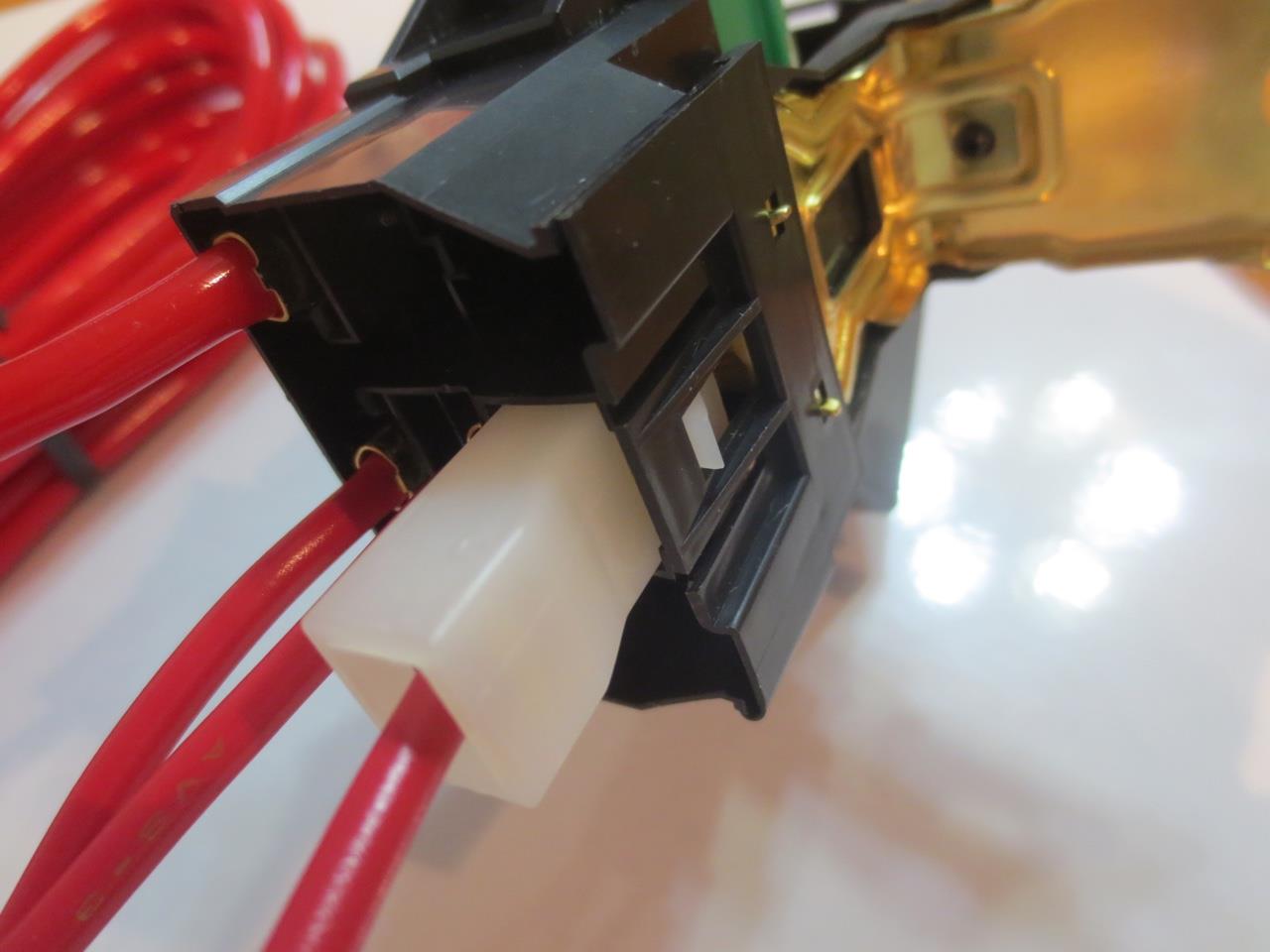

ホルダーの下から差込みます。

想定通りピッタシ

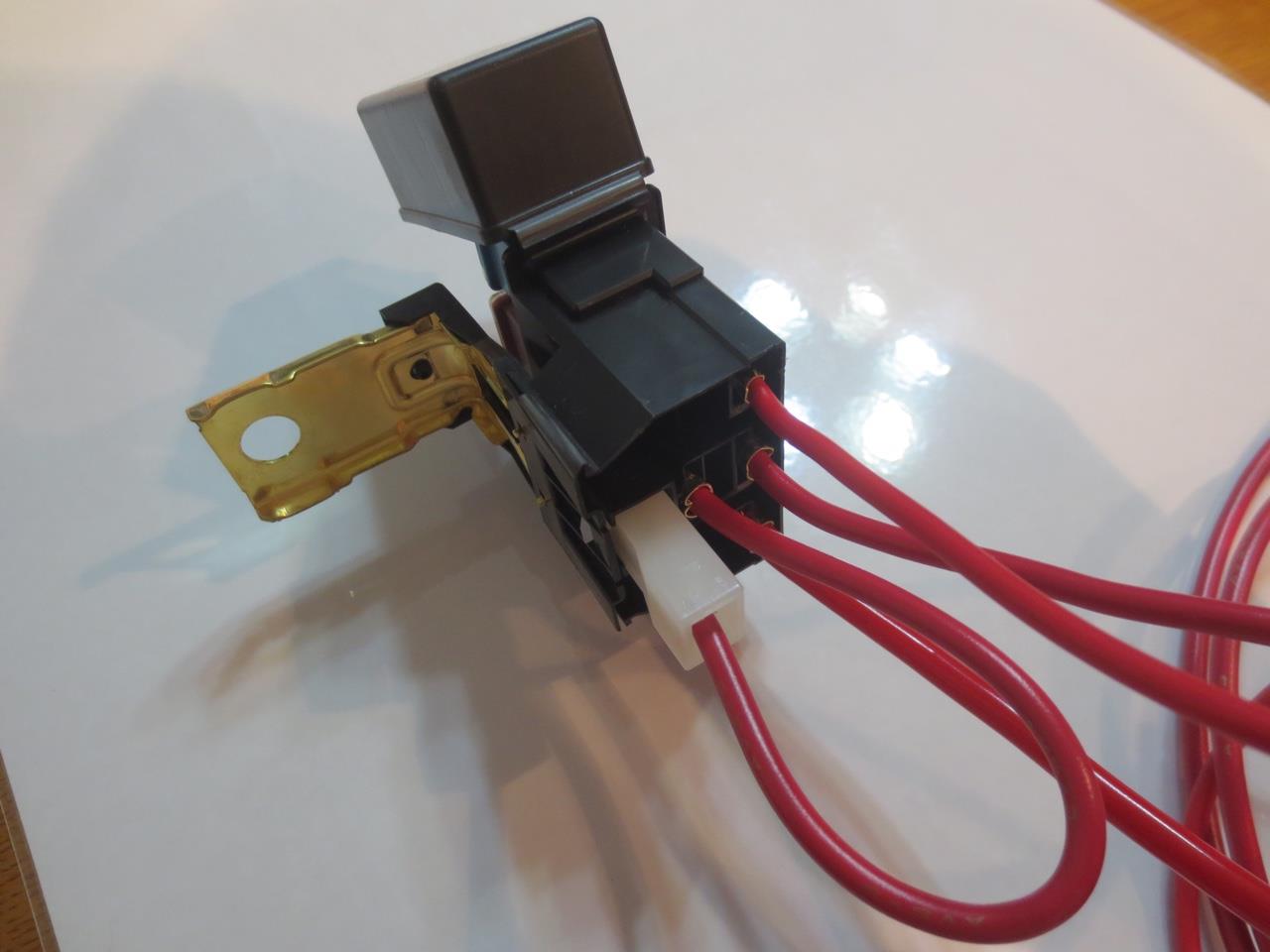

こんな感じで接続、なんか回りくどい接続

配線は5㎟、3㎟、2㎟で結線、異なる太さで3系統としました。

フューズは40A、30A、20A

まさかの合計90A

さーて、どう使うかな。
