自作エアコンフィルター、その後（実践編）

前回、純正フィルターやダイソーの活性炭フィルターでの風速を測りましたが、どうも平たく敷くよりもジャバラ形状の方が良さそうと推測し、昨日製作しました。

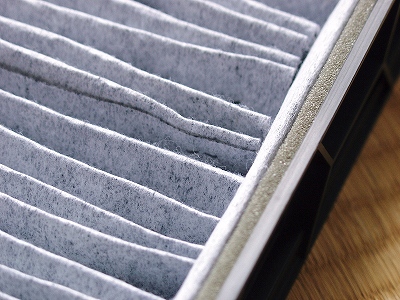

実は前回、お友達のカツオさんから素晴らしい情報をいただきました。ボッシュのフィルターをちょうど手元に持っておられまして、その形状・折り目ピッチ・折り目山数・折り深さを教えてくださったのです。

それを単純計算すると、フィルターの長さは実に１．８ｍ！！あのケースに入る長さとしては、想像を絶する数値です。しかし、ダイソーの活性炭フィルターとは通気性が違うと思います。いきなり１．８ｍは、さすがに恐ろしくてできません。

前回平たく４枚重ねにしたらかなり風量が減ったので、まずは３枚分の長さ（７０cm）で挑戦することにしました。


これまで敷いていたフィルターですが、薄っすら汚れが付着していました。やはり、ちゃんと汚れはせき止めてるんですね。



で、こんな感じでジャバラにしてみました。ジャバラ形状を保持させるために、ケース内幅ぴったりな長さのステンレス金網を、両端に突き刺しています。シート生地が柔らかいので、グリグリしながらしながら簡単に突き刺せます。

しかし一つ問題が。


写真の部分がどうしても空くんです。このままでは、抵抗の無い隙間部分を風が集中的に通ってしまいます。



そこで余ったシートを二つ折りにして、両端の隙間を埋めました。たったこれだけで充分埋まります。



ところで、ツカさん考案のものに私は「銀イオンフィルター」を追加しているのですが、今回そのフィルターを見てみると結構汚れていました。

「なかなか効果があるんだな」

と思いながら、臭いもかいでみました。

…うゎ、臭い！！

たった一週間でこの臭さはちょっと驚きです。凄いホコリ臭いんです。何と言いますか、倉庫で３年くらい熟成させた靴の臭いとでもいいましょうか…
そこで、心配になって活性炭シートも臭ってみました。しかし、こっちは全くの無臭なんです。
更に活性炭シートと銀イオンフィルターを包んでいた洗濯ネットも臭ってみました。

うぅ、臭い！！

実はこれと同じ経験がありました。夏の扇風機です。子供がまだ小さかったころ、扇風機に手を入れないようにと、ネット状の扇風機カバーを付けていたのですが、半月も経つと臭い風が…。この臭いと全く同じなんです。

「これじゃぁ消臭どころか、悪臭のもとを付けてる様なものじゃないか…」

どうやらこの二つ、無い方がいいかもです。ジャバラを串刺しにしており飛んでしまうことも無いので、今回は活性炭フィルターのみで挑戦です。

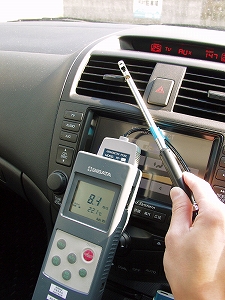

さて、早速風速測定です。これまでよりも３倍になったシート量で風速がどの位落ちるのかが心配でした。測定条件は前回と同じです。

参考までに前回測定した数値ですが、

純正フィルター付きのType-Sは
●風量１の風速　１．８m/sec
●風量５の風速　７．０m/sec

そして活性炭シートを平らに１枚敷いた状態が
●風量１の風速　２．５９m/sec
●風量５の風速　７．７m/sec

更に活性炭シートを平らに４枚敷いた状態が
●風量１の風速　１．４３m/sec
●風量５の風速　５．４m/sec


という結果でした。そして今回の３枚分ジャバラ仕様の数値がこれです。

　　
●風量１の平均風速　：　２．２５m/sec
●風量５の平均風速　：　８．７m/sec


！！！
なんと、平らに１枚敷いた風速よりも速いじゃないですか！
やっぱ風量あたりの面積が重要だったのか…。

目標の純正フィルターまでは、まだ余裕がある数値です。そこで活性炭シートをもう１袋買ってきました。このシートはちょうどが４枚分とれるので、現在敷いている３枚にこれを追加してみました。
７枚分で長さは１．６m。
かなり純正品に近づきました。

セットしたらこんな感じです。





シートを継いでいるので、その部分はホッチキスで数点止めています。
　

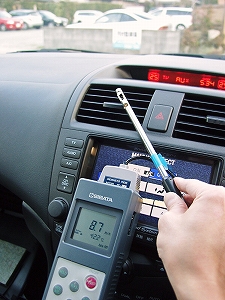

で、測定しみると…

　　
●風量１の風速　３．４m/sec
●風量５の風速　８．４m/sec


おお！更に風速が上がってる！！
なんでじゃ～！

この調子だと、あと１枚分シート追加して純正と同じ１．８mにしても全く問題なさそうです。とりあえず、この状態で黒煙を吐くバスやトラックを捜して追走してみようと思います。


総額２１０円で、できるか！！
