エアコンのエアミックスアクチュエータ交換

マーチやノートで採用されているオートエアコン。
エアミックスアクチュエータや吹き出し口切り替えアクチュエータがダメになりやすいです。

昨年くらいから冷風が出てこなくなってました。

エアコンガスクリーニングしても改善されなかったのでアクチュエータのコネクター抜き差ししたら復活。
しかし繰り返してるうちにまたダメになってしまったのでとうとう交換しました。

エアミックスアクチュエータは運転席側からエアコンユニット側を覗き込むとすぐそこにいます。

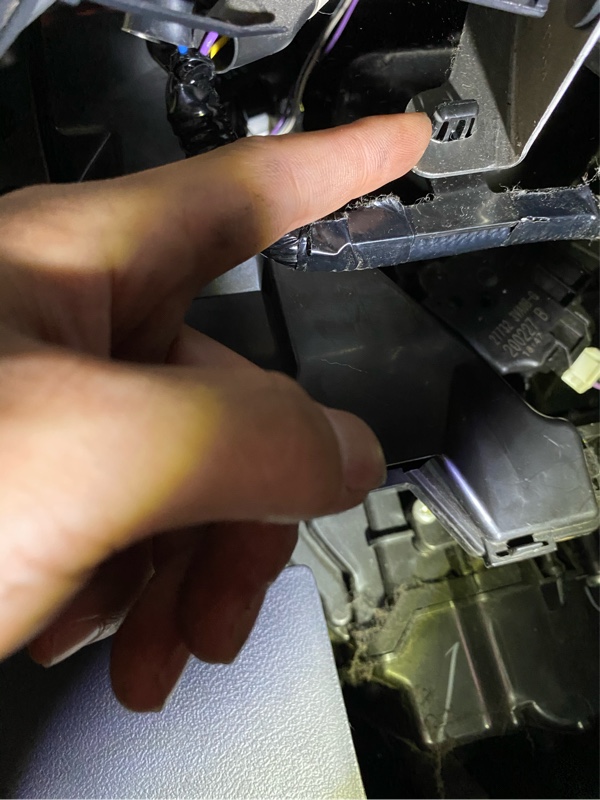

まずはクラッチスタートの配線を支えてるピンを外しましょう。

摘んでツメを縮めると取れます。

アクチュエータを固定しているのはスクリュー2本です。

下側は普通にプラスドライバーで取れますが上側はドライバーが入る空間が確保しにくい為、クラッチペダルを押しながらビットラチェットで緩めます。

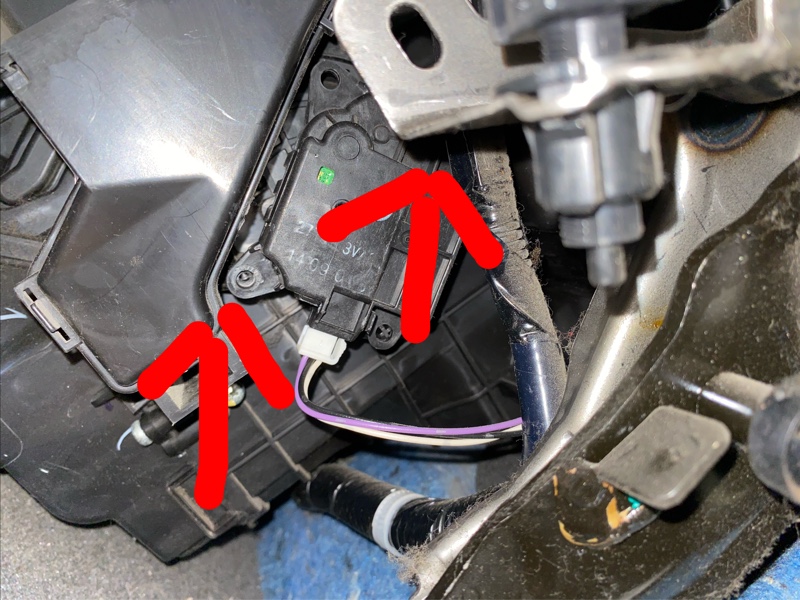

矢印の方向にスクリューがいます。

スクリューが取れたらコネクターを外しアクチュエータ本体を手前に引けば引っこ抜けます。

見ての通り品番が変わってます。
右が旧品　左が対策品
対策品になってるようですね。

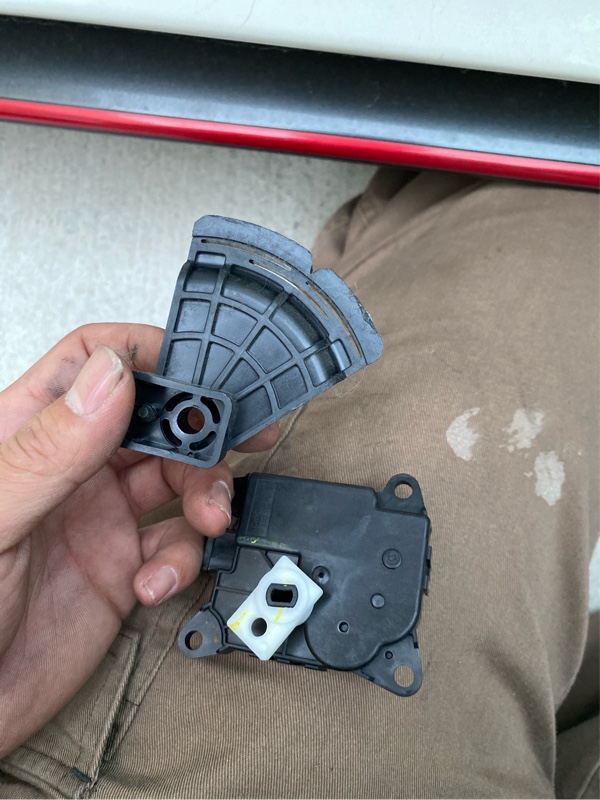

一緒に扇状のギアも取れますので新品アクチュエータに移植します。

位置は着くようにしか着かないです。

あとはアクチュエータを戻し、スクリューつけてコネクター差すだけです。

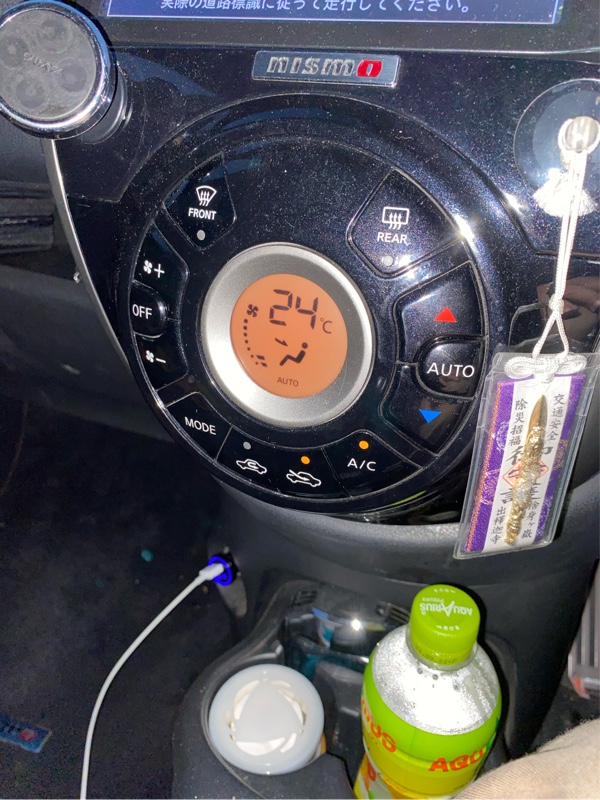

最後に動作チェックも忘れずに。

もともとのアクチュエータよりリニアに温度変化してくれます。

素晴らしい✨

作業は簡単ですが自信の無い方はディーラーさんや整備工場にて作業依頼して下さい。

ご自身で作業される方は自己責任でお願いします。
