2015年01月09日

ディストリビューターOH(整備記録用)

ディストリビューターOH(整備記録用) どうも☆⌒(*^-゜)v

‟歪み無い”整備記録を書くと困ったことがあるINTEGREXです。











それは!!








とある方の画像だけで丸々1ページ使ってしまうことです(苦笑)






そんな訳で今日はブログにて整備記録内容を説明しようかと♪(゚▽^*)ノ⌒☆





以前に一回やったことのある作業なので画像の使いまわしが多いですがその点ご了承を(o≧▽゚)oニパッ














本日はブログタイトルにもある通り‟ディストリビューターのOH”です!!

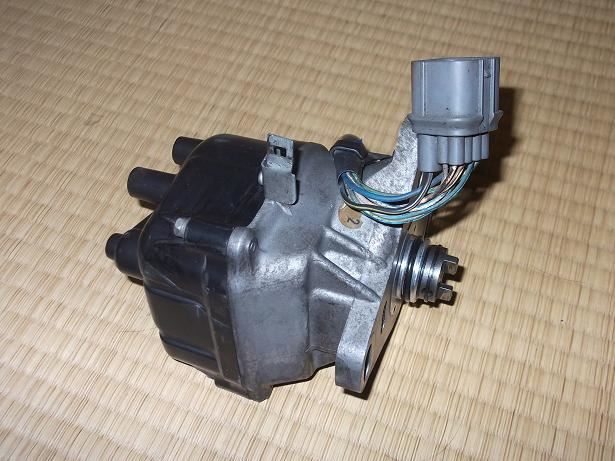

まずは、小汚い中古デスビを綺麗にするところから!!

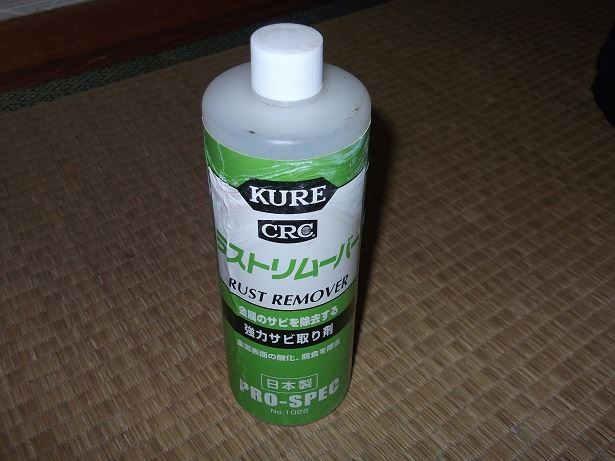

デスビのハウジングCONP表面のサビ汚れを落とすには↑この‟ラストリムーバー”という強力サビ取り剤を使います!!

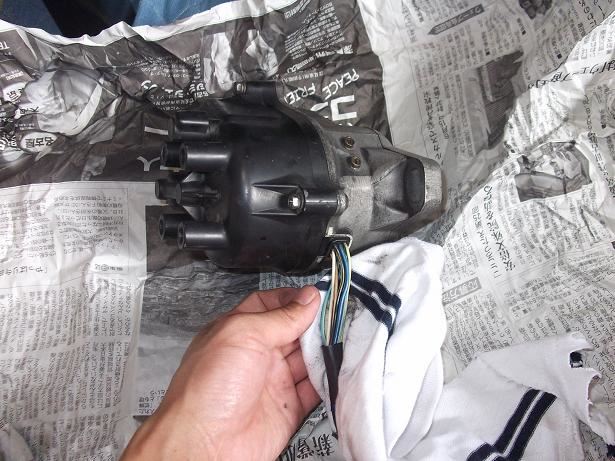

↑かかってはマズそうなこういう部分には事前にマスキング等を♪(゚▽^*)ノ⌒☆

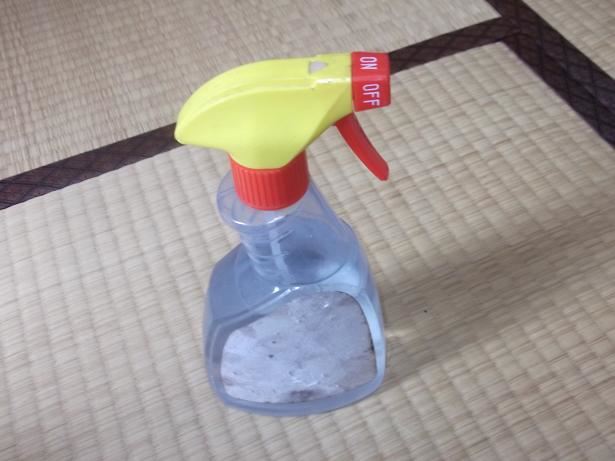

スプレーに入れた例の強力サビ取り剤を・・・・・






デスビに吹き付けます!!


※尚、このサビ取り剤かなり強烈な匂いがするので、換気とゴム手あるいはビニール手袋の着用を怠らないようにね!!





そしたら、サビが溶け落ちるまでの間お好きなことをして暇を潰して下さい(笑)








歌を歌うも良し!!









友人と会食を楽しむも良し!!











勿論、兄貴と戯れることだってOKさぁ~♪d(´▽`)b♪オールオッケィ♪












貴方なら上記の3つのウチどれを選ぶ!?








冗談はさておき(笑)

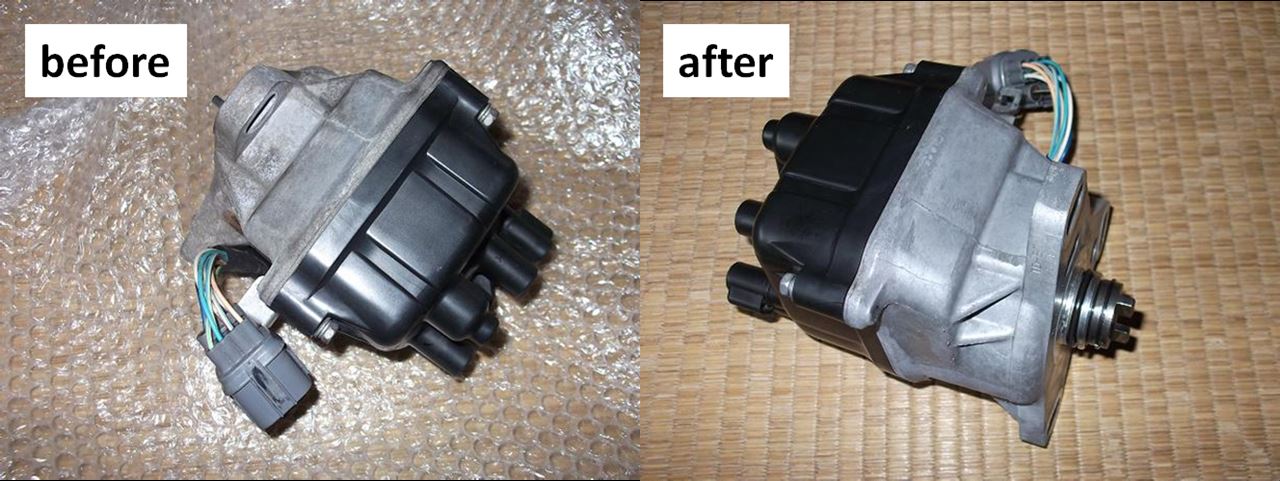

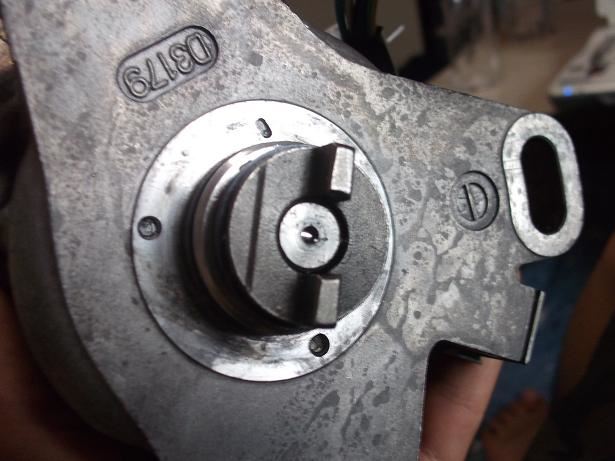

先ほどまで小汚かったデスビが右画像の用になります!!


チョット分かりにくいかな(^^;


※尚、この作業は飽くまでも自己満足の作業なので見たくれを気にしない人はやらなくても結構です。








そしたら、いよいよバラしてイキ♂ます!!

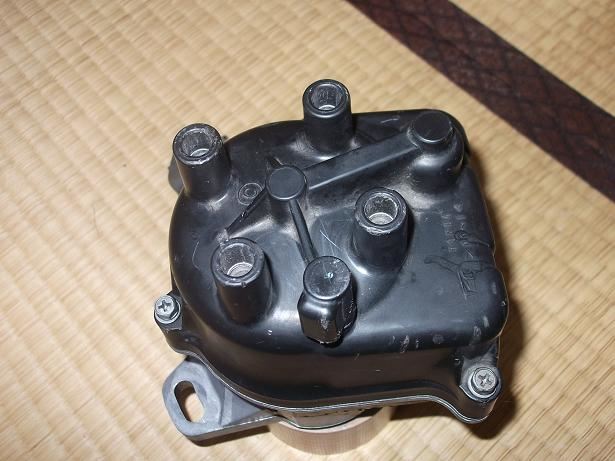

まずはデスビキャップを取り外します!!






次にデスビローターの取り外し!!

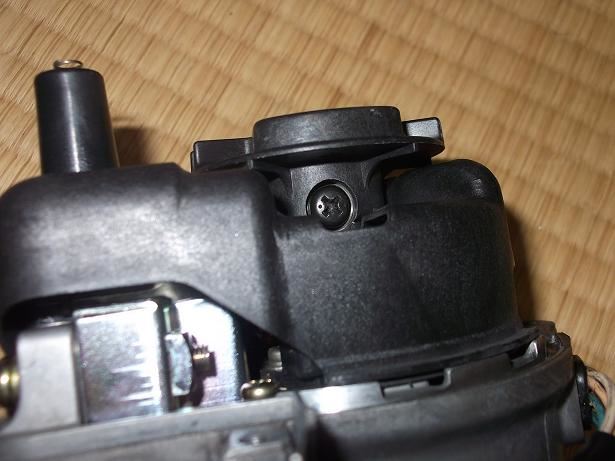

必ずローターとシャフトを固定しているネジをこの部分に持って来ないとドライバーが入りませんσ(゚ー^*)

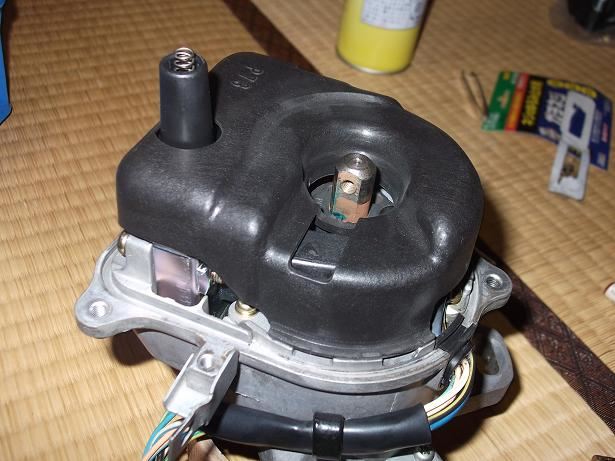

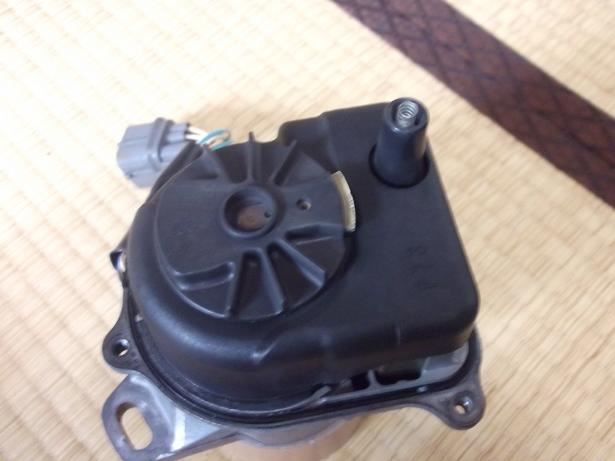

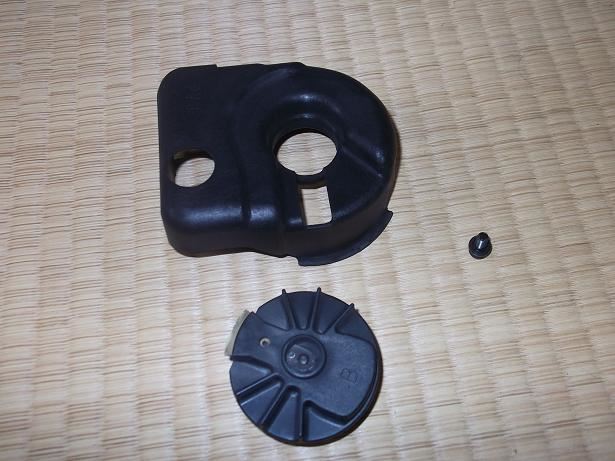

このネジを外すとデスビ本体からローターとリークカバーを外す事が出来ます!!

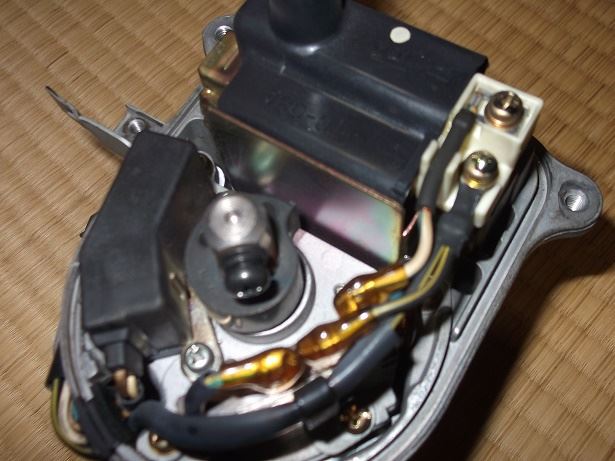

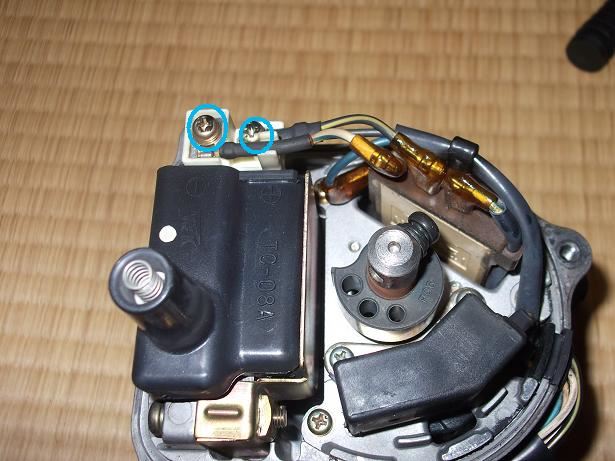

次に青丸印のネジを外してイキ♂ます!!

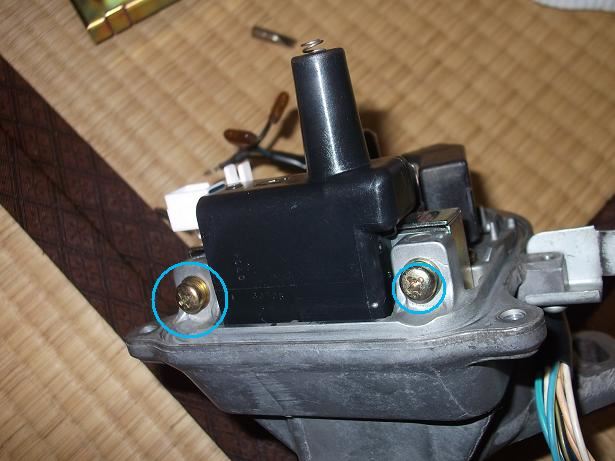

次にイグニッションコイルを固定する2本のネジを外します!!






そうすると、イグニッションコイルが外せます!!

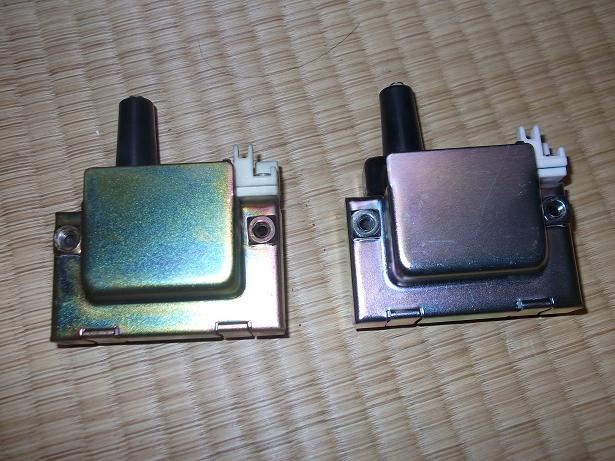

因みに左が新品です。

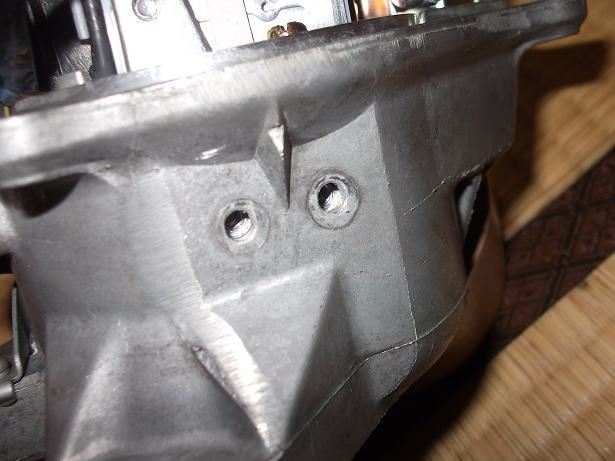

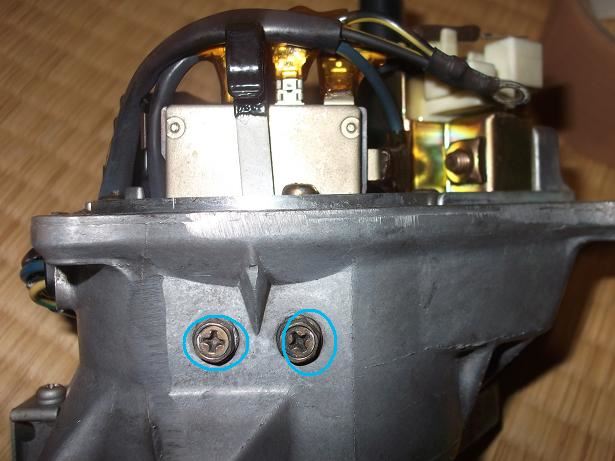

イグナイターユニットを外側から固定する青○で囲まれたネジ2本を外します。
このネジはネジロックがついているのか?クソ固いです!!
外す際は+ドライバーでは無く、7㎜のソケットレンチで外す事をオススメします。





イグナイターユニットに繋がる配線を外します!!
何処にどの配線が刺さっていたか覚えておきましょうね♪(゚▽^*)ノ⌒☆






コレでイグナイターユニットが取り外せますd(^^*)

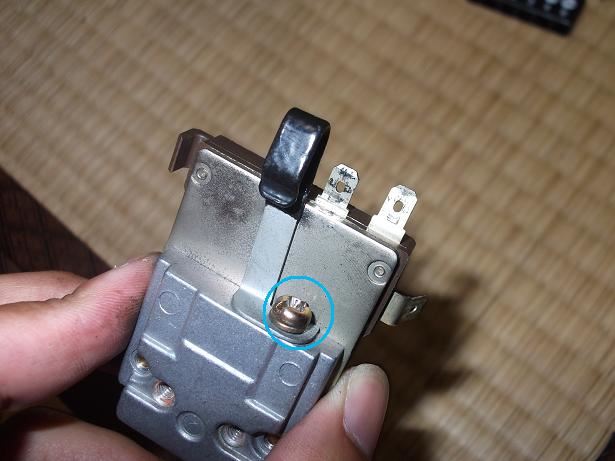

配線を固定する為のクリップは再利用しないといけないので、青○で囲まれたボルト1本を緩めて外しておきましょう!!

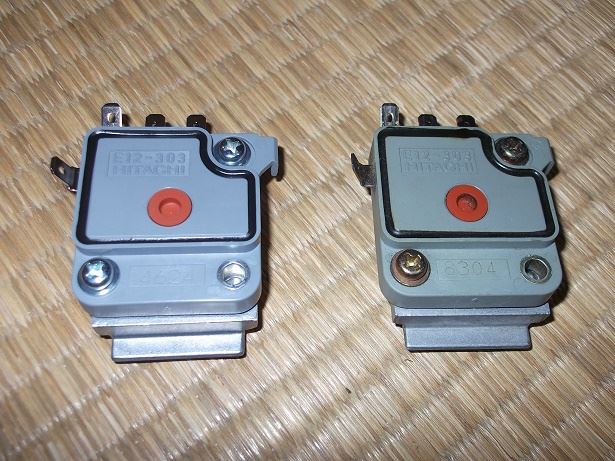

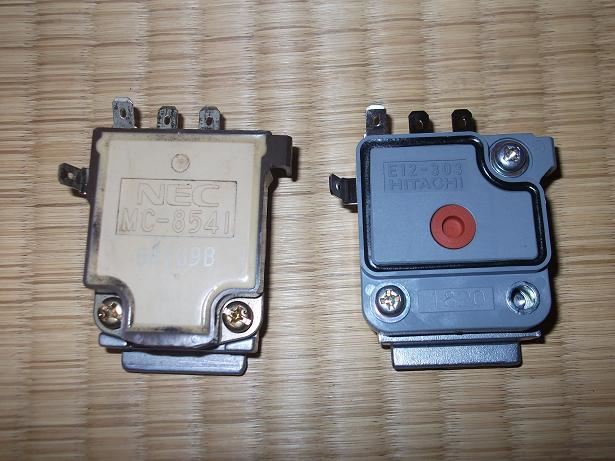

左が新品で右が今まで付いていたモノです!!







因みに!!







96スペックにお乗りでデスビを全く交換したことのない方は左側の・・・・・


イグナイターユニツト (NEC)  30130-P72-006


↑これが付いてると思いますσ(゚ー^*)

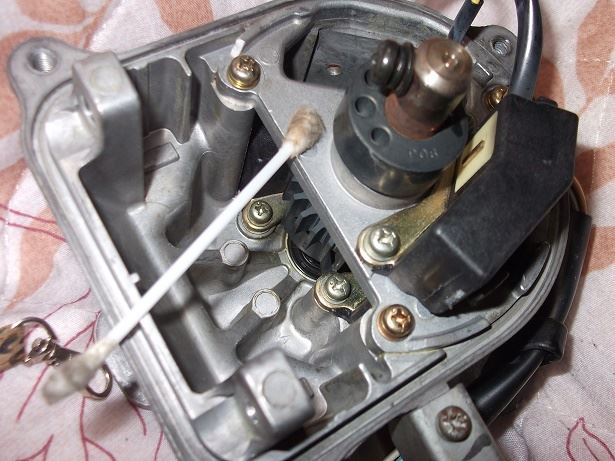

全部外すのは面倒臭いのでここまで外したら一様ハウジング内の掃除も(笑)








そしたら、いよいよ新品部品の組み付け!!

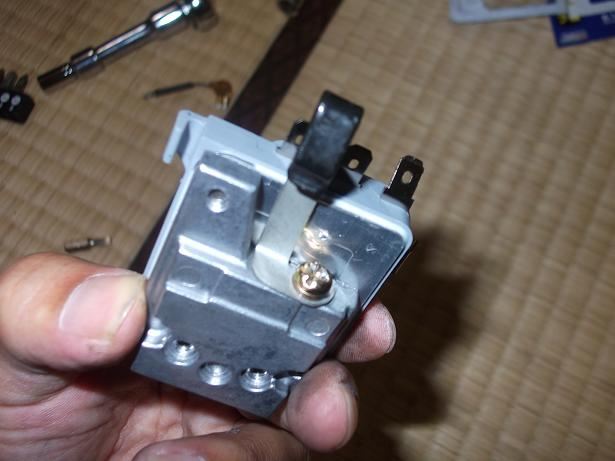

取りあえず、先ほど外したクリップをイグナイターに取り付け。







そして、新品のイグニッションコイルを取り付け!!






そして、イグナイターの取り付け!!

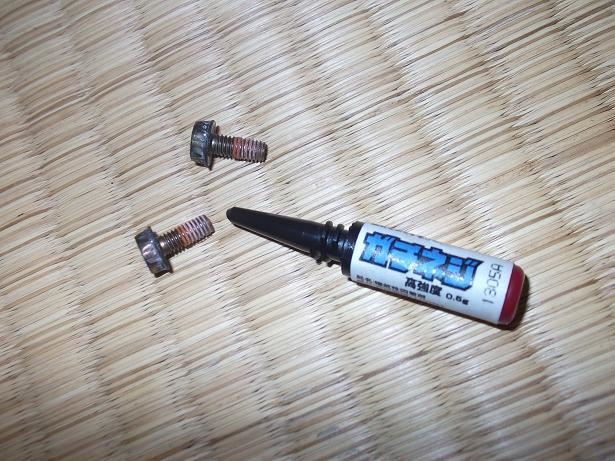

ここで一様、ガチネジを塗っておきます!!











ガチ!!だけに俺の出番かな♂♂♂

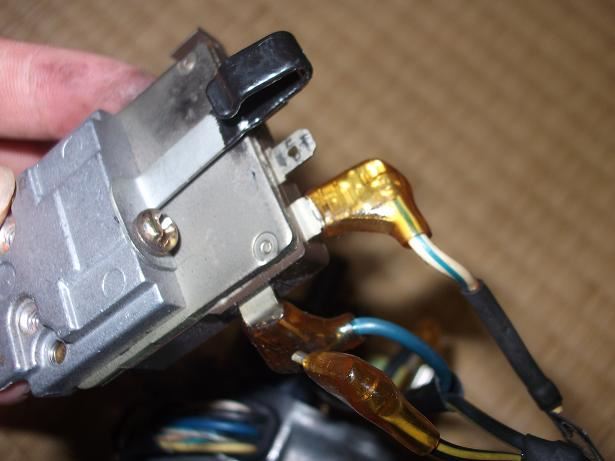

兄貴はさておいて、元通り配線を組み付けます!!







次にリークカバーに取り付け!!








次にデスビローターの取り付け!!

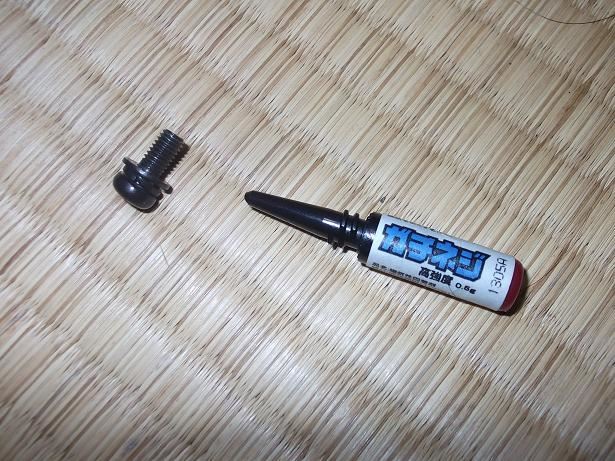

高回転で回る部分なので、ここもネジロック剤をお忘れ無くσ(゚ー^*)

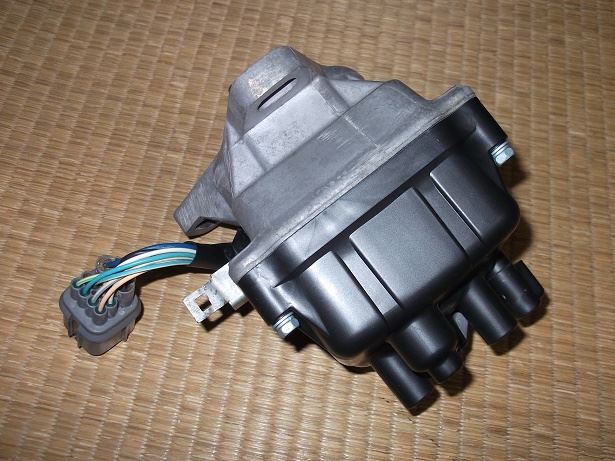

そして、最後にデスビキャップを組み付けて完成!!





あっ!!そうそう・・・・・

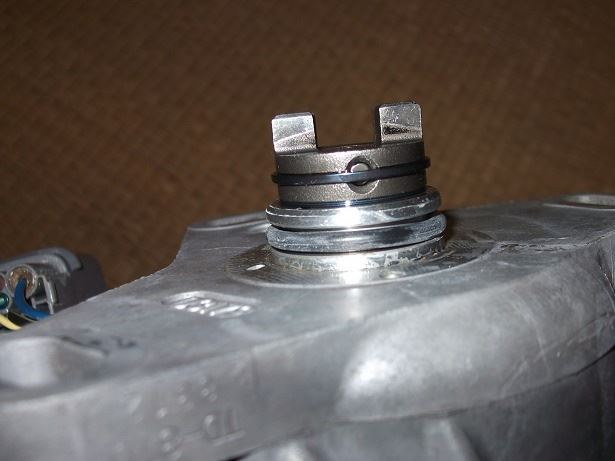

今回はOリングも交換したんでした(^^;

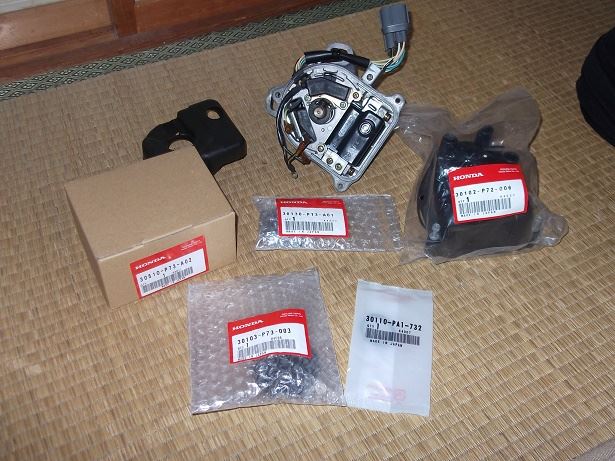

参考までに今回交換した部品の品番と価格を!!



・イグナイターユニット(E12-303) (ヒタチ)  30130-P73-A01  ¥17712

・コイルASSY.,イグニッション  30510-P73-A02  ¥7776

・ヘッドASSY.,ローター  30103-P73-003  ¥2592

・キャップASSY.  30102-P72-006  ¥2289

・Oリング 26.4×3.1(TEC) 30110-PA1-732 ¥189





今日のブログは随分と使いまわしが多いブログでした(苦笑)
