2018年02月24日

スターターターの交換へ踏み込む

スターターターの交換へ踏み込む スターターって?
セルモーター
スターターモーター
セル
色々な呼び名があります
正式な呼び名は
セルフスターターモーター
だから、セルモーターもスターターも正解かと思います

日曜日の天使号 スタートがダメダメです
年末、ジャンプチャージでエンジン始動
年始、ジャンプスタートも超 苦労して始動

問題は、途中で息継ぎ

セルモーターがユックリしか回らない
MSDを積んで点火系は克服したはず・・・

でも 点火しない

電圧チェック
しっかり、MSDには12Vが供給され点火準備OK

フライホイールが回れば素直に点火 元気に息を吹く

の・・・はず

現実はキュンキュン・・・ キュル・・・ キュル キュル
キュッ
で止まる

確かにオイルはGALF classic 結構粘度の高いオイルですが、そこまでスターターへの影響は無いだろう

って事は
スターターモーターの異常?
ぶっ壊れた?

取り敢えず
外して確認しましょう

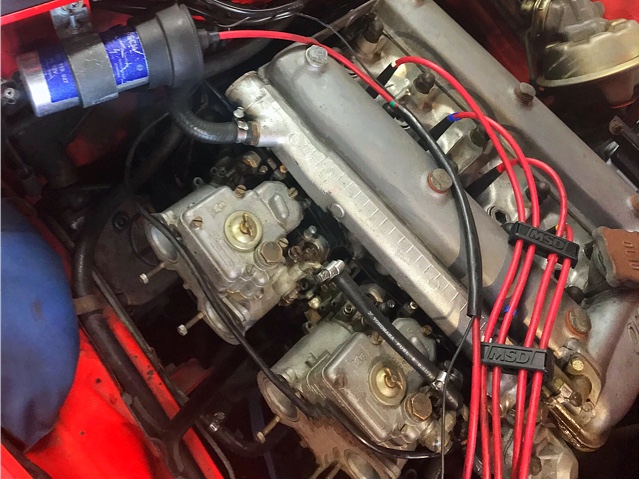

サックとエアクリーナー、サクションボックス撤去


キャブ撤去に関し キャブ下側、スパナ等工具類の干渉をチェック






取り敢えず、キャブ上側 2本
下側 2本
1番キャブ 2番キャブ 合わせて8本
12mmメガネレンチで取り掛かります
オイルとスラッジまみれの六角ナットは簡単には回りません
ガソリンラインやら物理的な感触ブツやら
ある程度緩んだらフィンガールーズがベストですネ


甲斐有って、撤去完了


キャブ外したら気になる
キャブ汚れ
役 50日以上ガソリンが通っていないキャブ
怖いですネ〜
チェックしましょう








アウト側
バックファイアーで結構煤が

洗わないと駄目ですね

キャブ下側 結構な汚れで指とスパナが真っ黒に 凹みです

CRCとか吹きたかったけど、キャブへの影響を恐れ地味にコチョコチョ6角ナットを回す
姿勢的に腰が・・・ヤバイ

さてさて
問題のブツを拝むとしましょう
? コレ?


この焚き火に放り込んだ弾道ミサイルの有り様が君なのか?


コリャヤバイわ


早速 撤去に掛かりましょう

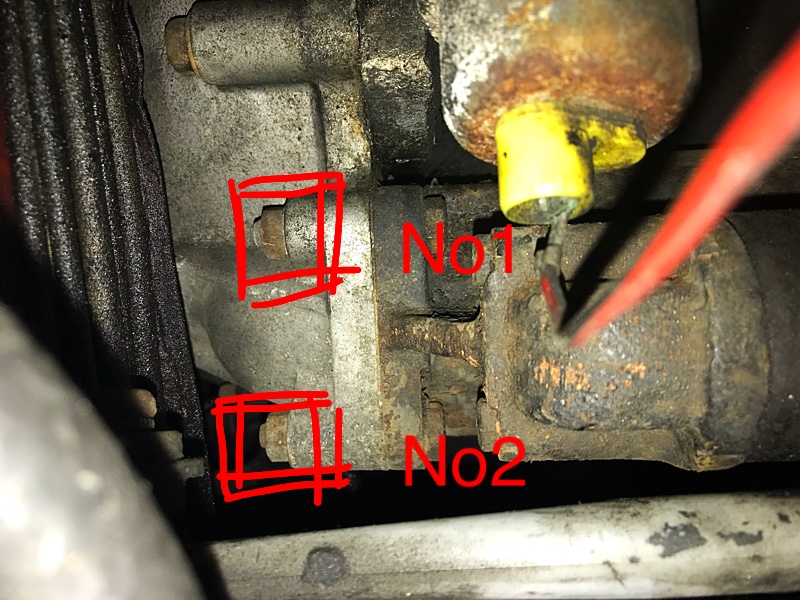

固定部確認

No2 の裏面にももう1本隠れています
13mmメガネレンチを使用
ボルトが供回りするので、短いスパナで反対側を固定
コレが辛い
スペースが無い上にボックスソケットも入らない
手が真っ黒になります。
グローブはめりゃイイのですが、ナットを直視出来ない為、指先の感覚だけでレンチを掛けているので指先の感覚頼り グローブは付けられ無い

少しづつ、指先がレンチで切れるか?の重さで回します
錆び付きとオイルダストとの闘い
No2のボルト迄は、試練の積み重ねで外れますが、下側の3本目
コレが厄介でスペース無いわ、堅いわ、供回りの反対側スパナもチョットだけしか掛からないわ
ほぼ、体力使い切った感です。
甲斐有って、無事撤去完了


さて!
解剖しましょう
ギア部とモーター部をケースから抜いて、程度の確認をしましょう

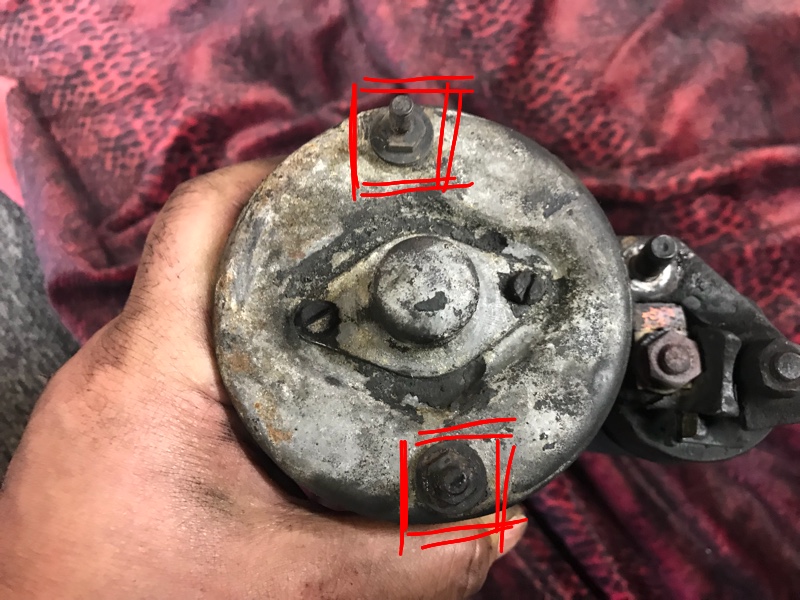

マークした2本のボルトを抜けばモーターコアがご開帳のハズ
このボルト 9mm. 7mm. 10mm どれも違う
インチ系ってイタズラ付きです。疲れます
知恵の輪してご開帳


未だイケますね

次にブラシ
4個共 削れて お仕事の跡が見られます。 寿命でしょうね


さてお次は、燃え具合がハンパ無いマグネットスイッチ部


この中のマグネットスイッチが働いて、セルモーターのギアが飛び出しフライホイールのギアと噛み合います

端子部が白く燃えた感
回します
ペッキッ ってワレました
燃えて樹脂が劣化 簡単に割れてしまいました


他 部品は
ブラシ給電部


ギア
写真では見づらいですが、多少の削れが確認出来ますが、フライホイールへの嵌合は縦方向ですから未だ使えると思います


ギアカバー
内部は鉄粉で真っ黒 洗えば現役復帰


ギアとモーターコア間のベアリング部
特にゴリゴリ音も無くシャーッって回る
洗えばOK 但し、ベアリング内のグリス抜けに注意


スターターの構成部品達


さて
ハウジングが割れて使い物に成らない。オーバーホールパーツに取って置くしかないです

リビルト品を発注して、届いたら取り付け

暫くは1/1のモデルカー

確認の為
付いていたスターターの品番はコレ































ブログ一覧
Posted at 2018/02/25 18:16:04

イイね!0件



今、あなたにおすすめ

関連記事

リハビリはちゃんと
紅兎馬さん

不動車VMaxセルスターターモータ ...
krfさん

エンジンの掛からないゆく年くる年
拾八郎さん

HA6HA7アクティトラックスター ...
まつぽっくりさん

不動車VMaxセルスターターモータ ...
krfさん

エンジンがかかりません(>o<)
ホモルーデンスさん

この記事へのコメント

2018/02/25 21:46:13
凄いですねえ、頭が下がって下がってもう上がりません。
軟弱な私は足下にも及びません。

旧車所有は・・・こりゃあ無理やなあと思い知らされた
ブログでした。

さあ・・・いつ何処へブイーンと行きましょうか。
コメントへの返答
2018/02/25 23:31:22
身体中 筋肉痛です
コレも愛でしょうね〜

実は他にもワッサーってパーツ手配完了

リフレッシュ後は多分 今時の軽自動車並みに取り扱えるハズ

バンバンニューパーツ組み込んで春にはウッキウキドライブです!
