KTCデジラチェGEK060-R3　操作パネルS/W修理

KTCのデジラチェ。

Powerスイッチの反応がおかしい。

ボタン4個の内、一番左のPowerスイッチだけクリック感が乏しくなっていた。

そして本日、RAPFIXⅡのトルク締めを行おうと工具箱から取り出すと、電源が入らなくなってしまった。

？？？

観察すると、Powerスイッチ付近のプラスチックボディーに亀裂が入っているじゃないの！

そういえば、結構前に一度落下した事があったような気がする。

その時、ダメージが入っていたとは気付かなかった。

分解した結果、プラスチックスイッチの中心軸が圧縮破壊しており、基盤上のPushスイッチを押し込めなくなっていた。

中心軸の代替として、極小ビスを埋め込むと共に、各部をプラリペアで補強。

組み上げたところ、元通りに操作可能になった。

今回の修理で一番苦労した事。

それは、表面プレートに隠されたネジを見つけだす事だった。

ラチェットヘッドは2.5ｍｍの六角穴ボルトを外すと抜けるが、抜く必要無し。

ハンドル部もタッピングビス2本を外す事で分離可能だが、これも不要だった。

最初は嵌合かと思って、合わせ面にペラ男や三角を差し込んだりしてみたものの、反応無し。

結果、両面テープで貼り付けられている表面プレートを剥がすと、2本のネジが現れた。

上部の銀パネルが御開帳。

制御基板は銀パネルにビス4本で固定されている。

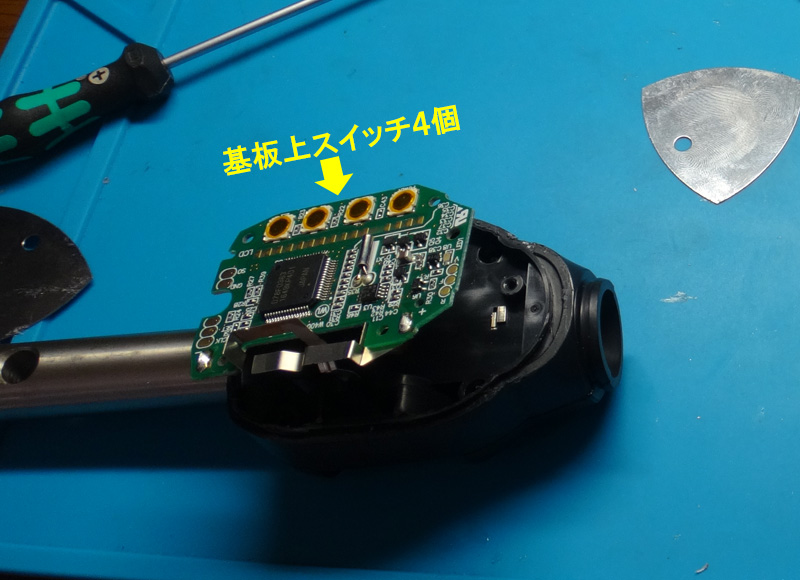

ビスを撤去すると上部の銀パネルが分離して、スイッチや基板上のPushスイッチと対面。

ペラ男他を突っ込んだものの、基板には異常無し。

故障の原因。

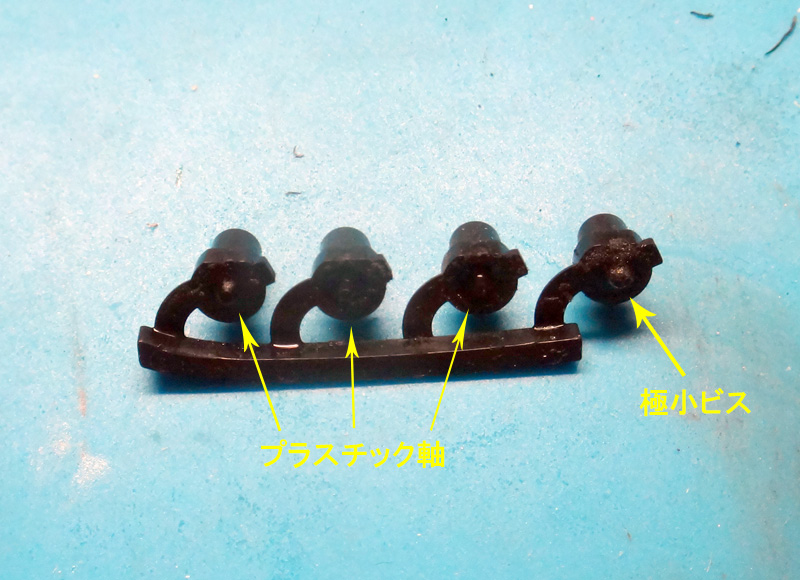

4個の樹脂ボタンは、一体成型品。

基板上のPushスイッチを押し込むための中心軸があるが、太さが1mmに満たない細さ。

Powerスイッチの中心軸は圧縮破壊しており、恐らく落下の衝撃で破壊されたと思われる。

1mmのプラ軸なんて再生出来ないので、何かないかと考え、先日、複数のコンデジを分解廃棄した際にフィルムケースに保管しておいた極小ネジ達の存在を思い出す。

4本の軸高さを揃えるため、2mmドリルでボタン側の飲み込み量を調整。

極小ビスをセット→プラリペアの粉を充填→薬剤を滴下して変性させて固定。

健全な残り3本も予防保全でプラリペアを充填した。

分解の逆手順で組み上げ。

CR2354という変な電池をセットして作動確認すると、液晶含め、元の姿が復活しました。

即、ミニに戻り、RAPFIXⅡ関連作業を再開して無事終了。

分解したので締め付けトルクに異常が生じていないかを簡易確認。

もう一本のトルクレンチを用意し、間に10mm高ナットを挟み、設定トルク値を同じにした2本を連結。

結果、問題無し。
