2017年09月10日

【フルコン】 魔改造!? IHI RHF3 VQ37タービンをEF-VE+DETエンジンに取り付けるための下拵え 【ミラバン】

みなさま お姉様 ごきげんよう♪



最初にひとこと
「とても面倒な加工多いのです
 Mっ気のあるかた以外にはおすすめはいたしませんわ」


①RHF3 VQ32またはVQ38タービンのエキゾースト側ハウジングが必要です
②鉄パイプの溶接が必要です
③シリンダーヘッドの出っ張った部分を削る必要があります
④エンジンマウントブラケットを削る必要があります

それでもナゼ VQ37タービンを使うの?

ボールベアリングだから! ですわ

EF-DETエンジンのタービンはVQ32・VQ38・VQ46...です
フローティングなメタルの軸受けです
全部付けてみました そして・・・・・全部壊しました


全部壊して次のタービンを探している時に欲が出ました
ボールベアリングを試してみたいナ と

ネット検索結果からですが EF-DETにポン付け出来るボールベアリングタービンは多分存在していないと思われます
そしてRHF3でボールベアリングタービンと云えばJBエンジンのVQ29・VQ37となります

昨年VQ29タービンを手に入れ アレコレしてEF-VE+DETエンジンに取り付けしました
「コレ!ですわ」 そう思いました
ざっくりといいますと メタルなタービンよりも500rpm程下の回転数からブーストが効き始める ぐぐぅとクル
信号待ちスタートGPでトップスタートを切れる 通勤&買い物クルマなミラバンにちょいとした刺激でございました

そのVQ29タービンも壊してしまったワケですけれど・・・・
まあ メイク&トライ&ブローの試みには・・色々とありますヨ

さて フランソワの自分語りも長くなってしましましたので この辺で

では具体的な話です

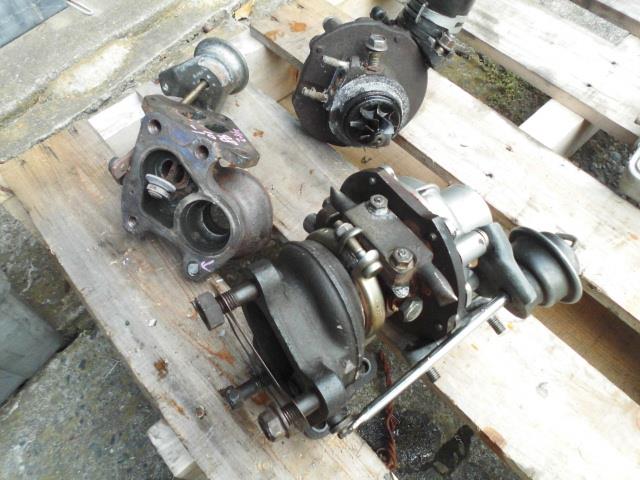

左:VQ29 右:VQ37


VQ29はオイル吹くようになってしまって オイリーですネ

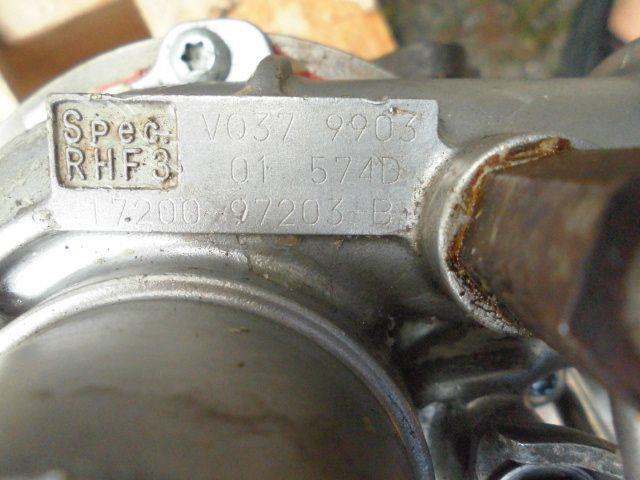

VQ37


VQ29

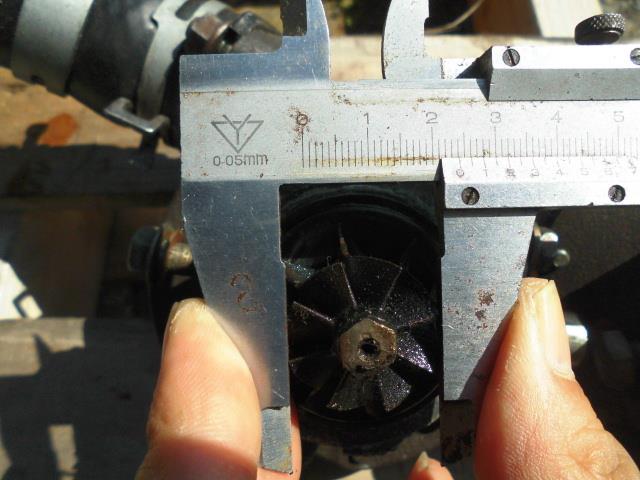

排気側のブレードはVQ29とVQ37は同径でありました
そしてメタルタービンなVQ32・VQ38よりは排気側ブレード径はちいさく VQ46よりは大きいのです

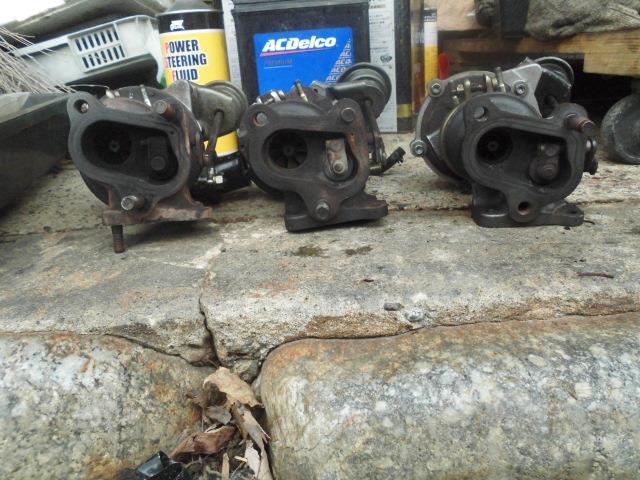

EF-DETエンジンのエキマニにはVQ32・VQ38・VQ46しか取り付け出来ません

VQ37タービンのアソコはブタ鼻

そしてVQ29タービンのナニもEF-DETエキマニには付けられません

しかし 天上の神 本田宗一郎さんは見捨ててはおりませんでした

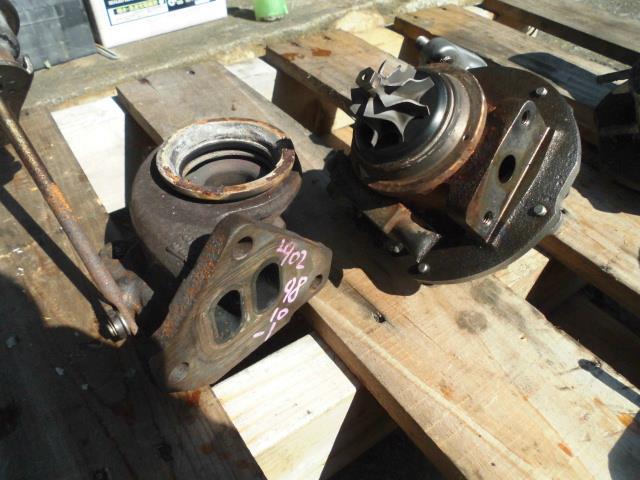

VQ29・VQ37タービンのカートリッジはVQ32・VQ38のエキゾーストハウジングにピッタリとハマる!のです

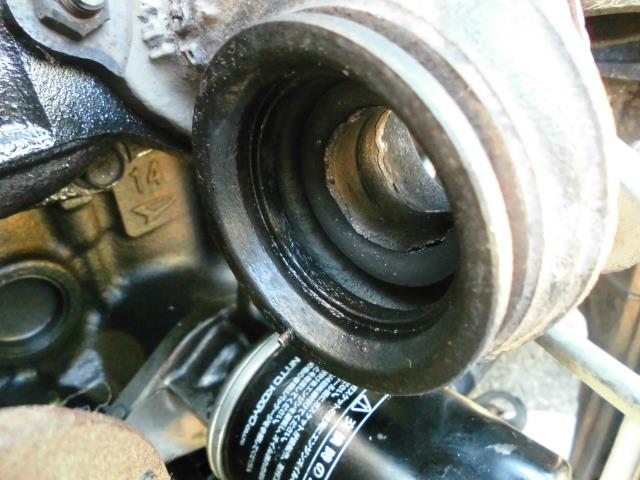

ならば あとはVQ32・VQ38のエキゾーストハウジングの排気穴とVQ29・VQ37排気側ブレードの間の全周に渡って生じる1mm以上の隙間をナニかで埋めるダケ!

そのナニかをネット発注で簡単Get
◎鉄製丸パイプ黒機械構造用鋼菅(STKM11A)
 φ28.6x1.2 L=18 1本 110円 0.01kg
 φ28.6x1.6 L=18 1本 160円 0.02kg

念のため 厚みの異なる2種のSTKMφ28.6パイプを入手し 隙間の狭くなるほうをバッテリー溶接(カー用12Vバッテリーx3=36Vの直列接続)でちょちゅっとエキゾーストハウジングの穴の中にくっつけました



(どちらのパイプをくっつけたかは失念してしまいましたわ)


こうしてVQ37タービンをミラバンへと取り付ける準備 タービン編はつつがなく終わるコトが出来ました

エキゾーストハウジングを組み替えて 鉄パイプをくっつけるダケ
でも溶接はちょいと敷居が高い タービン側の加工はそんな感じでイケますわ
ブログ一覧 | ミラ | クルマ
Posted at 2017/09/11 00:15:25

イイね!0件



タグ

今、あなたにおすすめ

関連記事

仕事の後で・・・
gontaroさん

リビルトタービン…
ヒキさん

非公認technicalチューナー ...
十勝の空さん

VQ42改ハイフロータービン…走行 ...
TAKA@9964さん

2017初売りフェア
☆なぁくん☆さん

この記事へのコメント

2017/09/11 07:51:57
おはようございますm(__)m

ターボは(も?)さっぱり?わからないですけど、ターボならでは!!というのが伝わってきて楽しいです🎵

毎回驚きですが、今回も凄いです。
やっぱりわたしはMではないですねぇ(((^^;)

今後の展開も楽しみにしておりますm(__)m
コメントへの返答
2017/09/13 21:24:28
なにをおっしゃるコトやら
あてくしの中で一番のM候補は・・・・さんでございますわよ

何回も壊していたらだんだんターボのコト 分かってきました
ですが どうしたらブーストアップの誘惑に贖うコト出来るのか それは永遠の課題となっておりますわ

次は壊さない そういう平和なオチにしたいところです
