2015年12月15日

435iブレーキ移植編

さてさて、すべてはヤフオクで見つけたパーツか始まりでした。

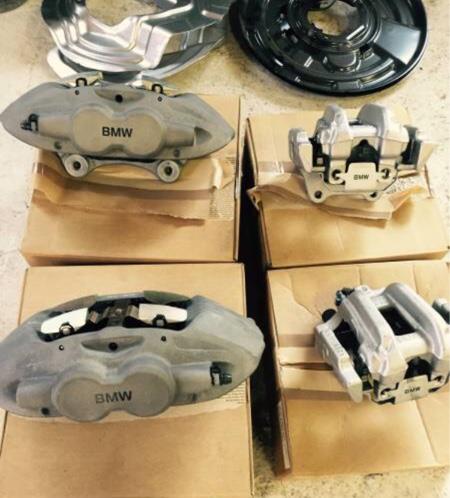

435i用の新車外しブレーキ、、、

フロントはブレンボ製、、、ブレンボ!そうこの純正ブレーキ、、、435iやAH3と共通の物ですがフロントがブレンボの4ポッドとなっています。

愛車の320dは新古車なので、オプションブレーキの選択肢がなく、、、ノーマルのボッシュ製が付いてました。これでも十二分に効くのですが、、、

個人的にはノーマルはガツンブレーキの印象があります。。。

もう少し奥で効くブレーキと言いましょうか、、、察してください(笑)

それで白羽の矢が立ったのがこちらのブレーキでした。

選択のポイントは下記

①フロントはブレンボ!

②非常にリーズナブル!

③フロントポン付け!

んでもって、、、友人のガレージで作業を、、、してもらいました!

その結果が、、、




はい!しっかり付いております!
ローターの大口径化もあって見た目的にも派手さはないもののいい感じです。

ブレーキの効きはというと、前よりもストロークが深くなり先でのコントロールがしやすくなりました。あっ!エア噛んでる訳ではないですよー(笑)

ここまでは、みんカラで諸先輩方が情報を公開していただいているのでスムーズに行くのですがここからが問題

リアのブレーキ移植です。。。

そもそもリアはボッシュ製の片押しでブレーキ系もそんなに大きくならないので、見送りも考えてたのですが、、、フルブレーキするとちとリアが暴れる、、、

腕がないのでブレーキ結構使うので出来れば移植したい!

そこで、、、

何が問題かというと、、、ローターとキャリパーはポン付けで変な話ブレーキは効きます。

そうフットブレーキは、、、効きますが、
サイドブレーキは効きません。

何故か!

BMWというお車、、、グレードによりインナーブレーキの口径が違います。。。

具体的に言うと320系の車には内径160ミリのインナードラムとなり、上位の28、35、AH系は内径185となります。

そしてこの内径の差だけではブレーキシューキャリヤ等を上位モデルに交換すればなんてことも考えましたが、、、

BMWさん、、、やってくれますね。

ホイールキャリア、、、所謂ナックルも違います。。。

内径の差はどれくらいかというと

20系は160ミリブレーキシュー左
185ミリブレーキシュー右



当然ですが、、、大きさも当たり面のRも全然違います。。。

これを解決するには下記が考えられます。

①435iのブレーキ周りを全て移植!
→これするお金あるならパフォーマンス入れてます。

②435i用のブレーキシューキャリア、ブレーキシューを加工取り付け!
→費用的にはそんなにかかりませんが、、、ブレーキシューを加工する技はありません。。。海外で1シリーズの加工移植をされてる方いらっしゃいましたが、、、

③435i用のインナードラム内径を160ミリに加工!
→スリーブ溶接が一番手堅そうですが、、、交換の度に出費が、、、

④320のブレーキシュー【前出の画像参照下さい】を185ミリドラムに適合させる。。。いや!太らせる!
→費用的に一案目としてこいつを採用。実際にインプレッサとかブレーキ移植の場合はこれが多いみたいすね。

④案で行く場合、まずはライニングの張替えが必要です。。。

どこで❓

それに、ただ厚くしてもそもそもの径が違うから合うの❓

厚盛りしてもダメだったという声も拝見したことあります、、、

ということで、、、

色々と考えましたが、、、




完成しました!(笑)

会社から数キロのところに張り替えの業者さんありました(笑)

飛び込みでしたが快く引き受けてくれて、打ち合わせして、、、




熱もり、、、いや、、、厚盛りシュー!




とりあえず当たりもバッチリ。。。

グリップ走行しかしないし、、、
サイドだけだし、、、
ちと細工したら効くでしょう。
ちと細工したら、、、

とりあえず年末帰省したら、、、付けてみます。

諸先輩方からはこの方法、、、
御指摘あるとは思いますが、、、

背伸びして、、、
背伸びしすぎて買った車なので、、、
費用は出来る限り抑えたい、、、
見逃して下さい。。。

ダメな時はまた考えましょう(笑)

加工用の185ミリブレーキシューもあるし(笑)

ブレーキ関連は重要保安パーツであり、流用適合に関しましても年式、製造国により使用部品が違うため、ブレーキ流用を保証する内容ではありません。また安全性も何ら保証できるわけではないです。あくまで備忘録としてのブログになりますので、ブレーキ流用等を御検討、実施の際は自己責任のもとでよろしくお願いします。
当方では何も保証いたしかねます。
