作業日：2023年10月6日

ポジションレンズのプロジェクター化&黒目化

Item: ポジションレンズのプロジェクター化&黒目化
Author: @おまけ

他の整備手帳を見る

目的	チューニング・カスタム
作業	DIY
難易度	中級
作業時間	12時間以上

[大きい写真で見る]

まずはヒートガンとマイナスドライバー、割り箸などで殻割りしていきます。

[大きい写真で見る]

中国でプロジェクターレンズを購入しました。中国ってなんでも売っててすごい🇨🇳

[大きい写真で見る]

黒目化するためにポジションのリフレクターをマットブラック塗装しました。
併せてロービームも黒目化するため、カットライン用の遮蔽物を耐熱ブラックで塗装しました。（ロービームのリフレクターは塗装❌）

[大きい写真で見る]

加工したものを組み込み。
ポジションのネジ固定部分にポッチ状の出っ張りがあり、レンズの座りが悪かったので若干削り加工しました。

既にかっこいい🥹

[大きい写真で見る]

殻閉じしました。

[大きい写真で見る]

で、何も考えずに市販のLEDバルブをつけると黄色の蛍光体がめちゃくちゃ目立ってとてもダサい事になります😇

プロジェクターレンズによって、虫メガネのように拡大表示されるからです。

LEDが手前に来るとダメ。
蛍光体が大きくなってもダメ。
どうする？？

[大きい写真で見る]

あれこれ考えて、試行錯誤。
隠密重視のLEDを自作する事にしました。
懐かしのFLUX LEDを削ったり塗装したりしました。

※結局これはボツネタとなりました。

[大きい写真で見る]

CRDとダイオードをはんだ付けして点灯確認。
※結局これはボツネタとなりました。

[大きい写真で見る]

市販LEDをそのままつけるよりはだいぶマシになりました。
蛍光体が全く無くなるわけではないけど、まあ許せる範囲。

[大きい写真で見る]

隠密重視設計のため明るさはほどほどです。
※結局これはボツネタとなりました。

[大きい写真で見る]

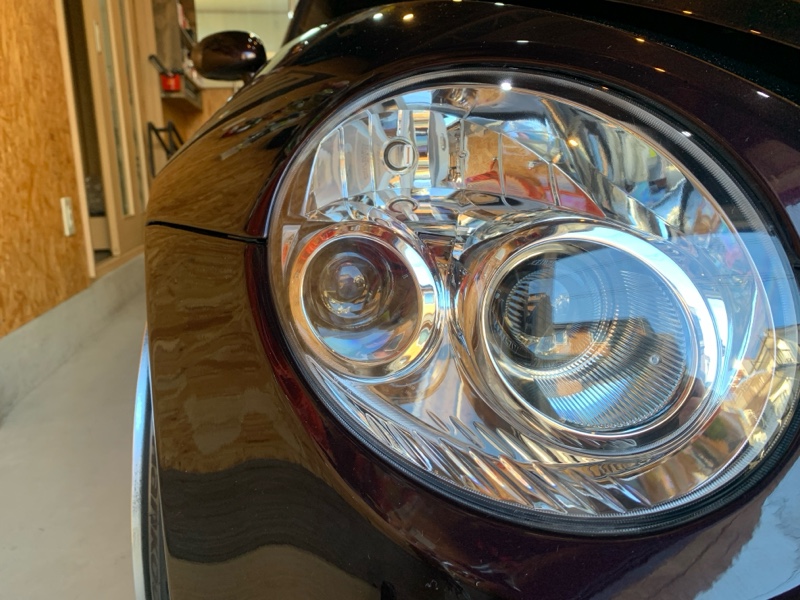

完成！かっこいい☺️
ロービームと併せて、角度によって黒目に見えたり見えなかったり。
良く言えば「完全に純正。違和感が全くない」
悪く言えば「苦労の割に変化がない」

[大きい写真で見る]

2023/12/09追記
fluxLED+スモーク加工のものは夜間が暗くてさすがに他者からの視認性が不安だったため、PIAAのLEDポジション球にしました。
ポジションの頭部分のアクリルをスモーク染め加工しています。
日中も目立たない☺️

[大きい写真で見る]

これなら明るい。

[大きい写真で見る]

続いて気になったのはロービームのプロジェクターレンズのシルバーのフチ。

[大きい写真で見る]

殻割り2回目。
シルバーのフチを黒塗装しました
←作業後　　作業前→

黒目が大きくクッキリして、とてもよい☺️

フチありカラコンと同じ効果です🫰🏻
