2009年10月19日

カーテシーランプ取付完了!!

カーテシーランプ取付完了!! 本日仕事が休みで、久々に雨も降っていなかったので重い腰を上げて作業を行いました。

以前作成していた こいつ を取付で!!

所要時間は

3時間半

ドア一枚約50分・・・途中サボり(コーヒータイム)有りでこの時間ならまぁ~良しとしましょう^^;

まずは簡単そうな助手席の配線

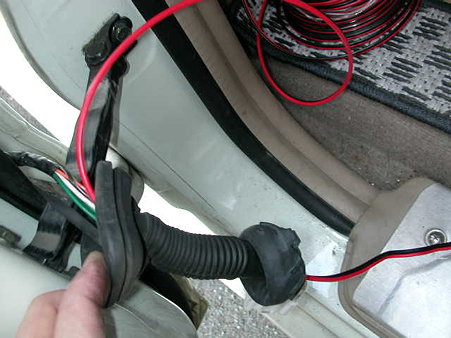

(このゴムの中を通すのが大変でした)
DSCN7005

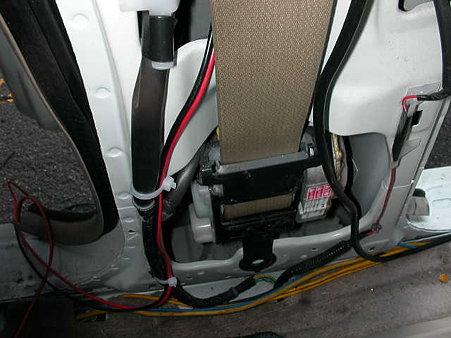

車内側はシートベルトなどに配線が干渉しないように結線バンドで固定。

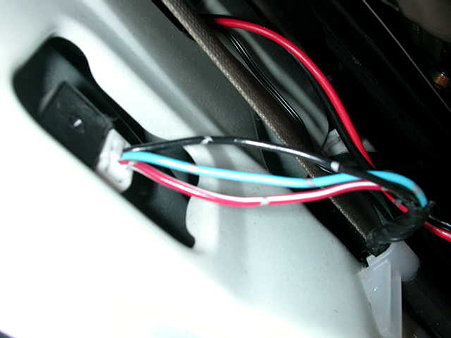

カーテシーランプのマイナス線を一番右側の赤白ラインの線から割り込ませます。
この配線はドアを開けるとマイナスが流れ、ドアを閉めるとマイナスが切れます。
DSCN7007

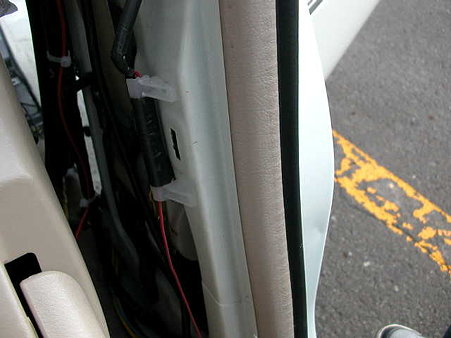

因みにこんな感じでとまっれいます。(結線前)
DSCN7011

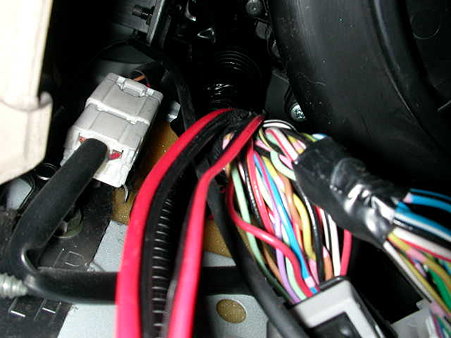

フロントは発煙筒が付いているカバーを外し、同じくゴムの中を通すとこんな感じで配線が出てきます。
DSCN7013


運転席側も同様に行いましたが、運転席側には何故か3本の配線がありました。
一番手前の赤白ラインの線がドアに連動してたので、そこに結線しました。
DSCN7016


ここまでの配線は全てマイナスの配線だけです。
プラスの線は今回はバッテリーから室内に引き込んでいる配線が余っていたのでそこに配線です。
LEDの消費電力を考えれば、オーディオの常時電源などでもいいのかもしれませんが、ノイズが入ったら嫌なので今回は直接バッテリーからの配線です。
プラス側には安全のため3Aのヒューズを取り付けています。

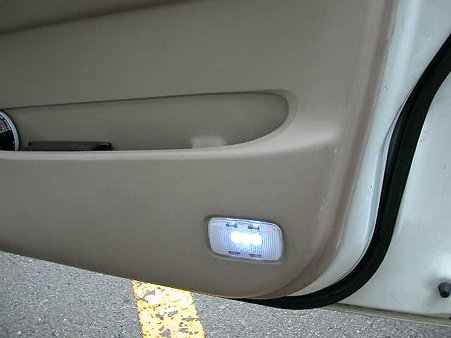

配線終了後(運転席前)
DSCN7017

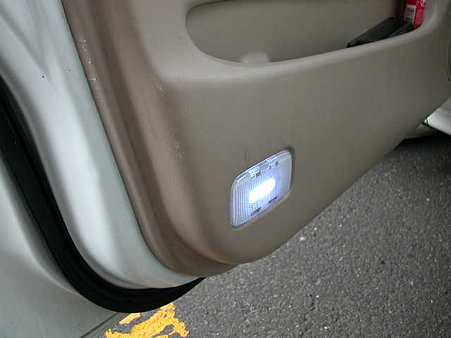

配線終了後(運転席後)
DSCN7018


配線終了後(助手席前)
DSCN7019


配線終了後(助手席後)
DSCN7020

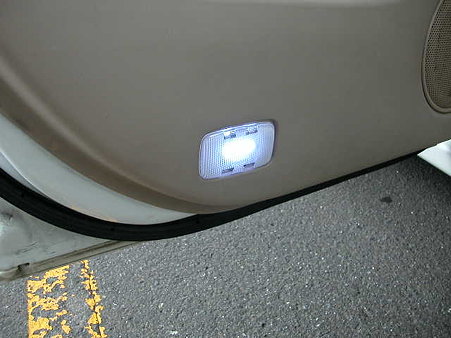

暗くなってからの一枚が最初の写真です^^;

完全に自己満足の作業ですが、かなり満足しております^^v
