2017年01月22日

カタナ メーター針 修理

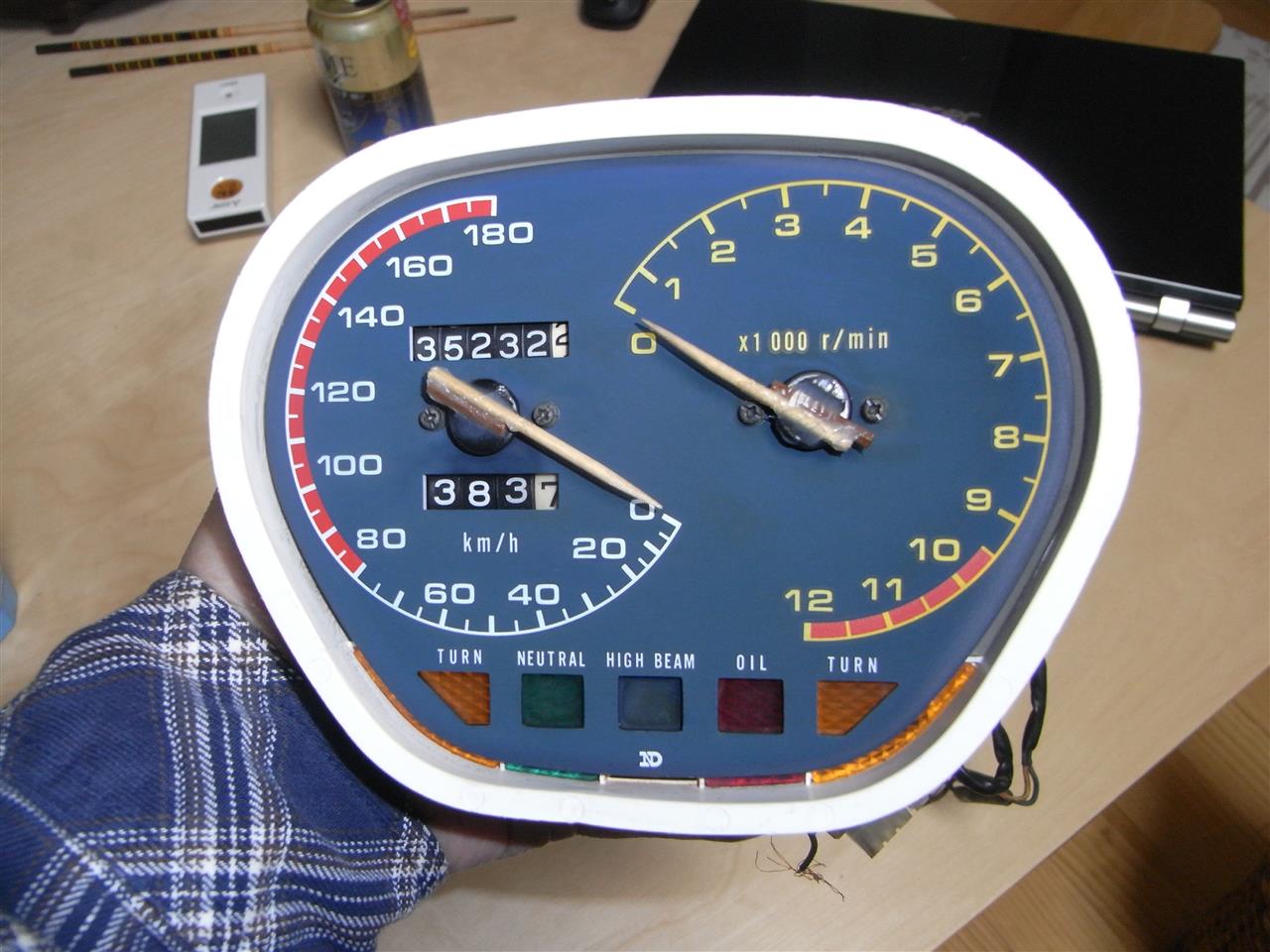

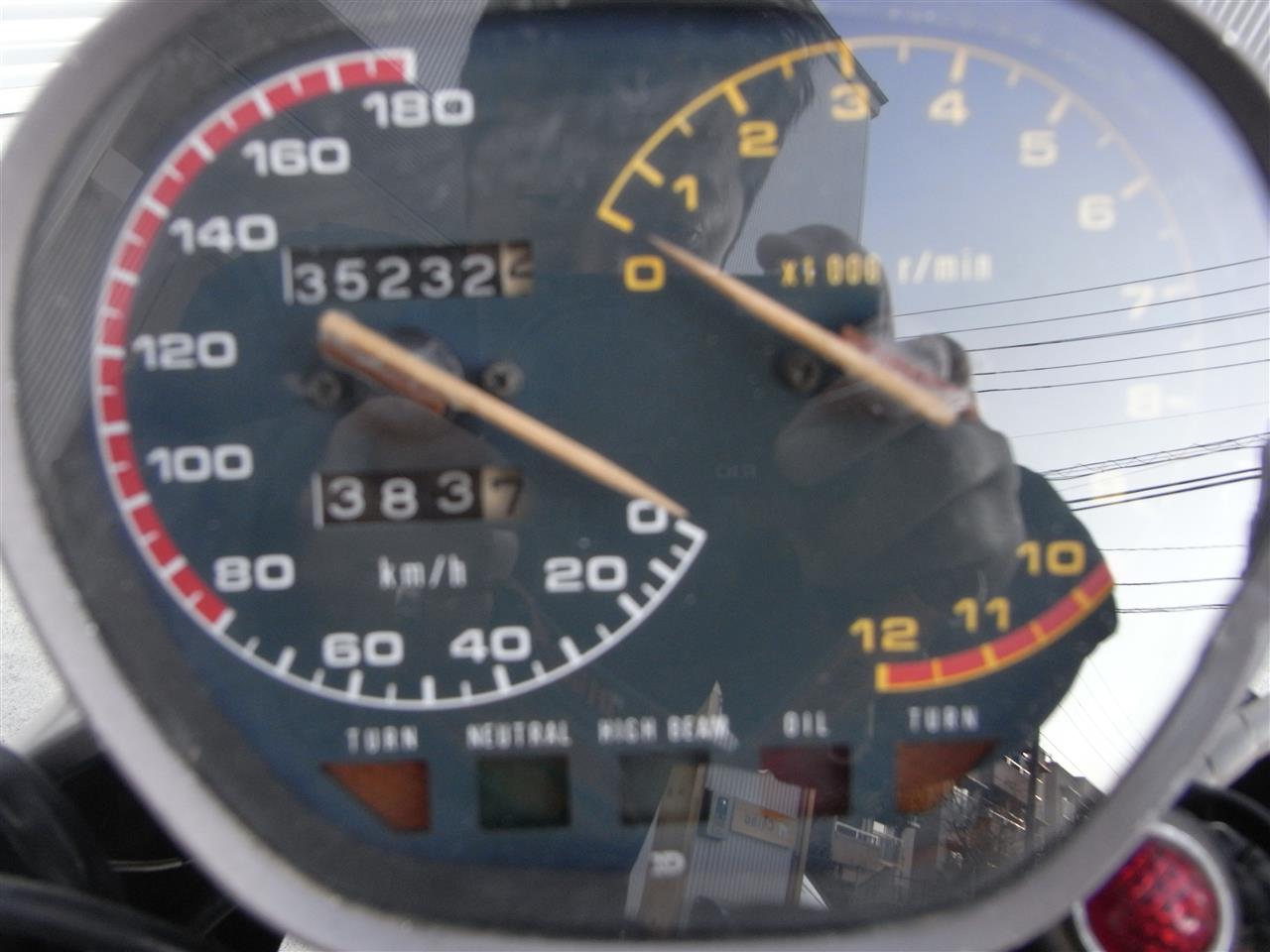

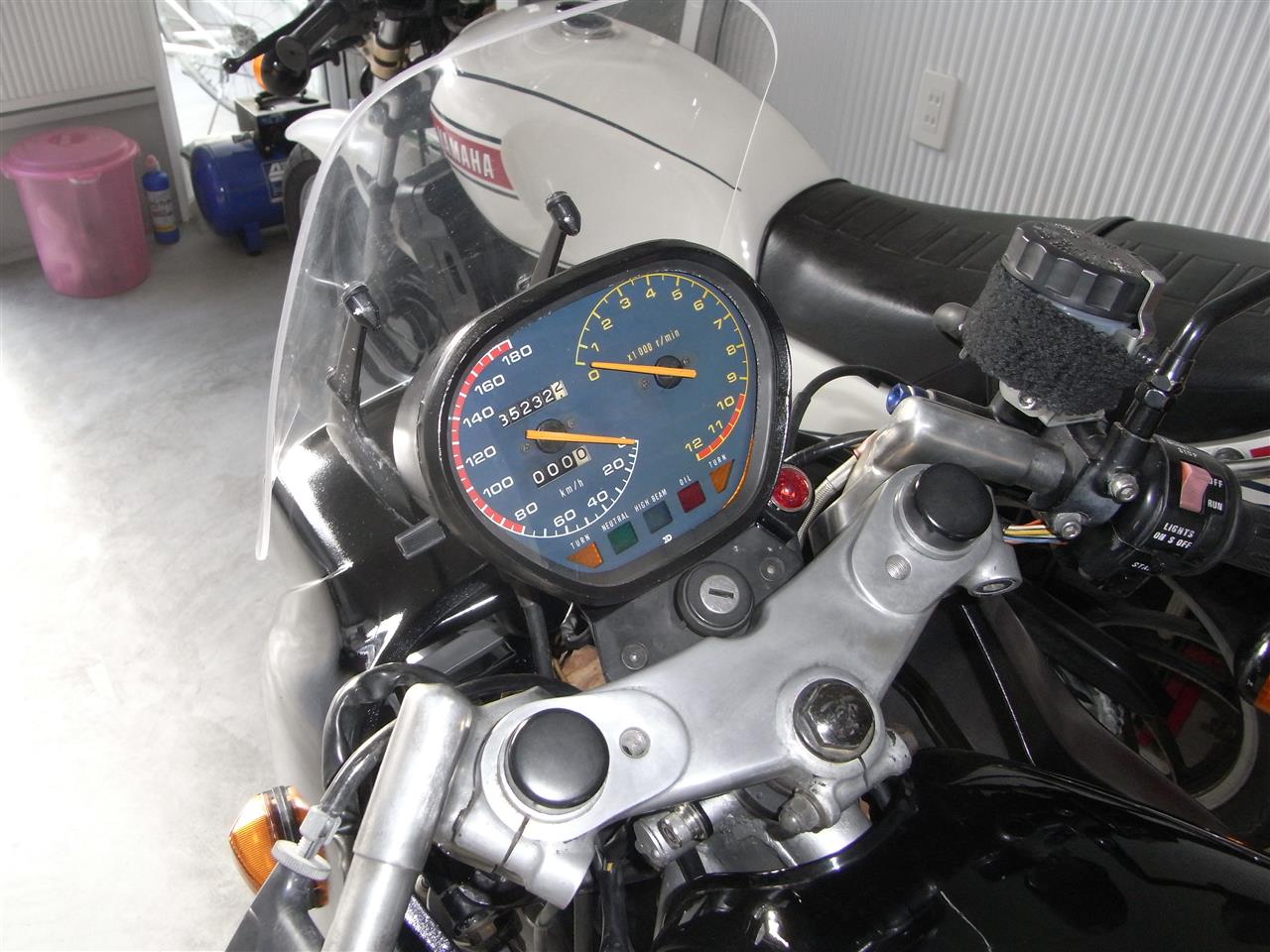

カタナ メーター針 修理 私のカタナのメーターです。

何か不自然ですね。
そうです針がつまようじ?串?です。
前オーナーが修理したようですが、せっかくメーターを分解するならつまようじはどうかと・・・。
しかしメーターの動きは異常ないので針を交換することにしました。
メーターの取り外しのためスピードメーターケーブルと配線カプラを外しますが、なぜかカプラ以外に2本、車体側とメーター側の配線が直接より合わせてあります。
配線図を見るとカプラ以外に配線はありません。
んっ?
なるほど、カプラを外す際にカプラの根元から配線が断線したため、カプラを介さずに直接より合わせたようです。

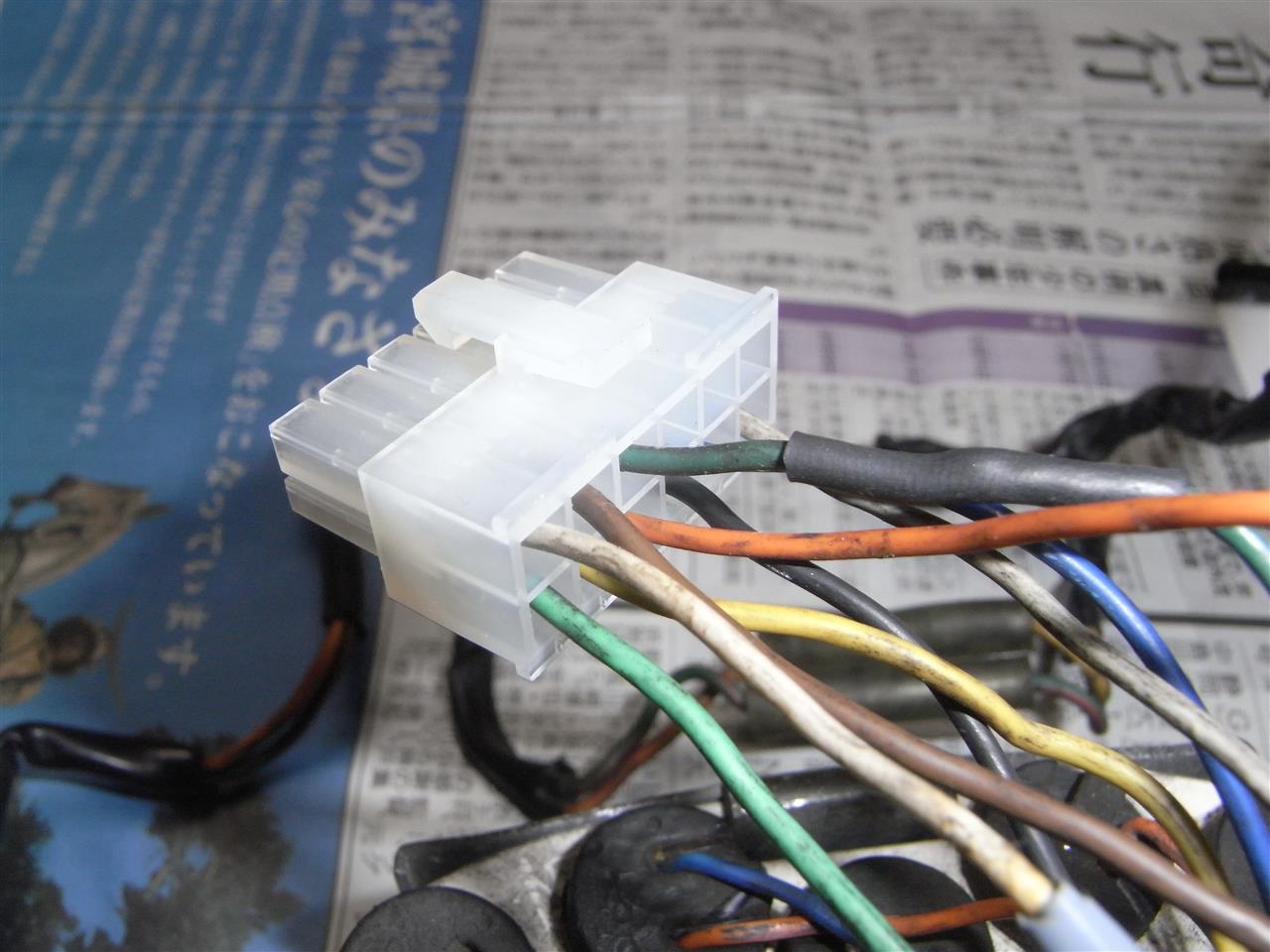

カプラに断線した配線が残っていました。
後でカプラも交換することにして、車体からメーターを外します。
カタナのメーターは薄い鉄板の枠がメーター周囲にかしめてありますのでメーター裏側から細いマイナスドライバーでカシメを広げていきます。
写真を撮り忘れましたが、メーター取り付けステーはスピードメーターのギア部を外さないと外せませんでした。
つまようじは接着剤ではなくてシリコンコーキングでくっついているようです。

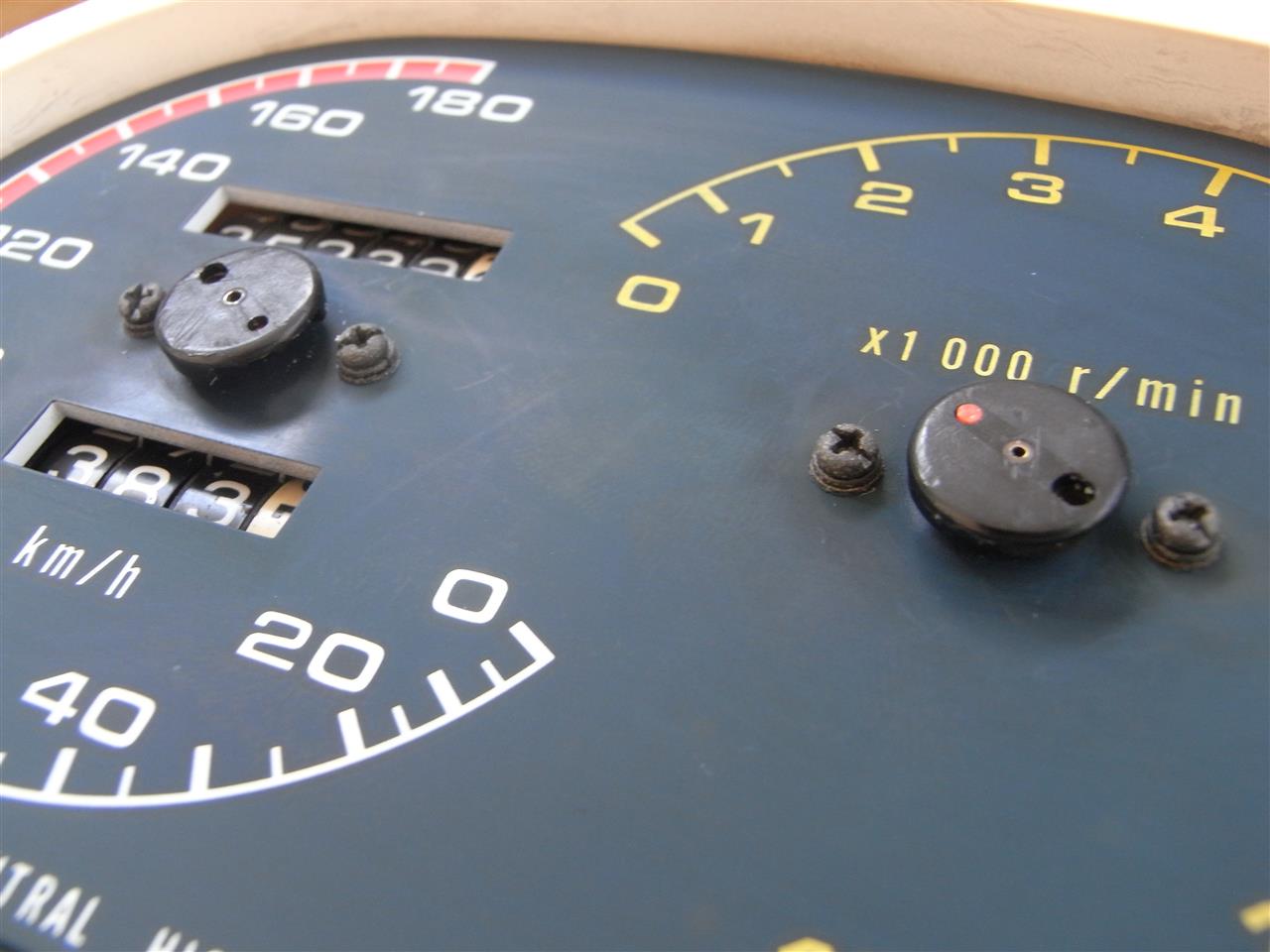

つまようじを外してカッターの刃でコーキング材を除去します。

針の台の裏側には小さな金属製のウエイトが張り付いていますが針の残骸をきれいに除去するとウエイトも外れてきましたので、瞬間接着剤で張っておきます、これをつけないとメーターの動きがおかしくなるそうです。
後で針が接着剤で付くように、うすめ液できれいにふき取ります。

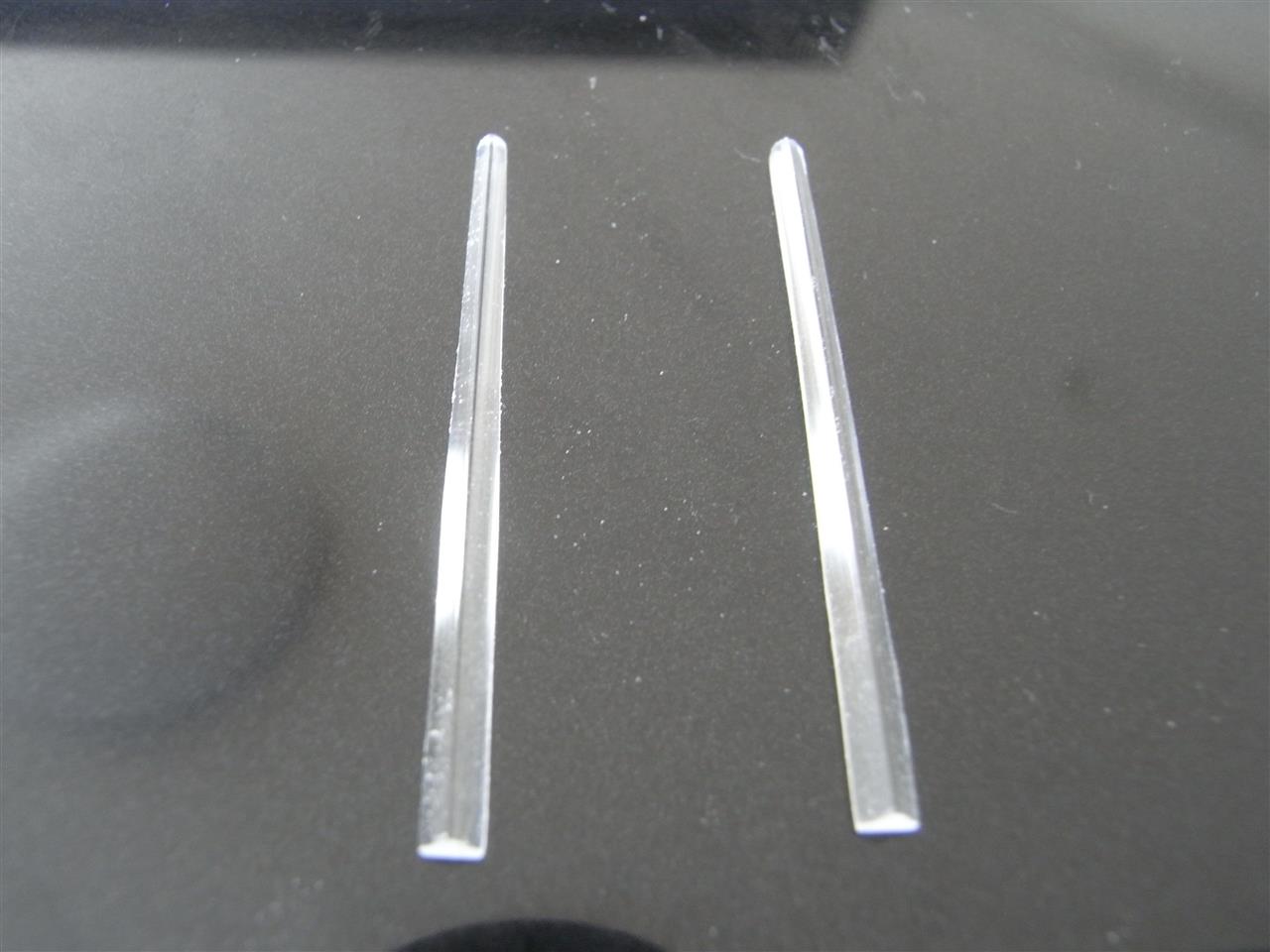

ホームセンターで三角形の断面のアクリル棒3mmを買ってきます。
70円くらいでした。

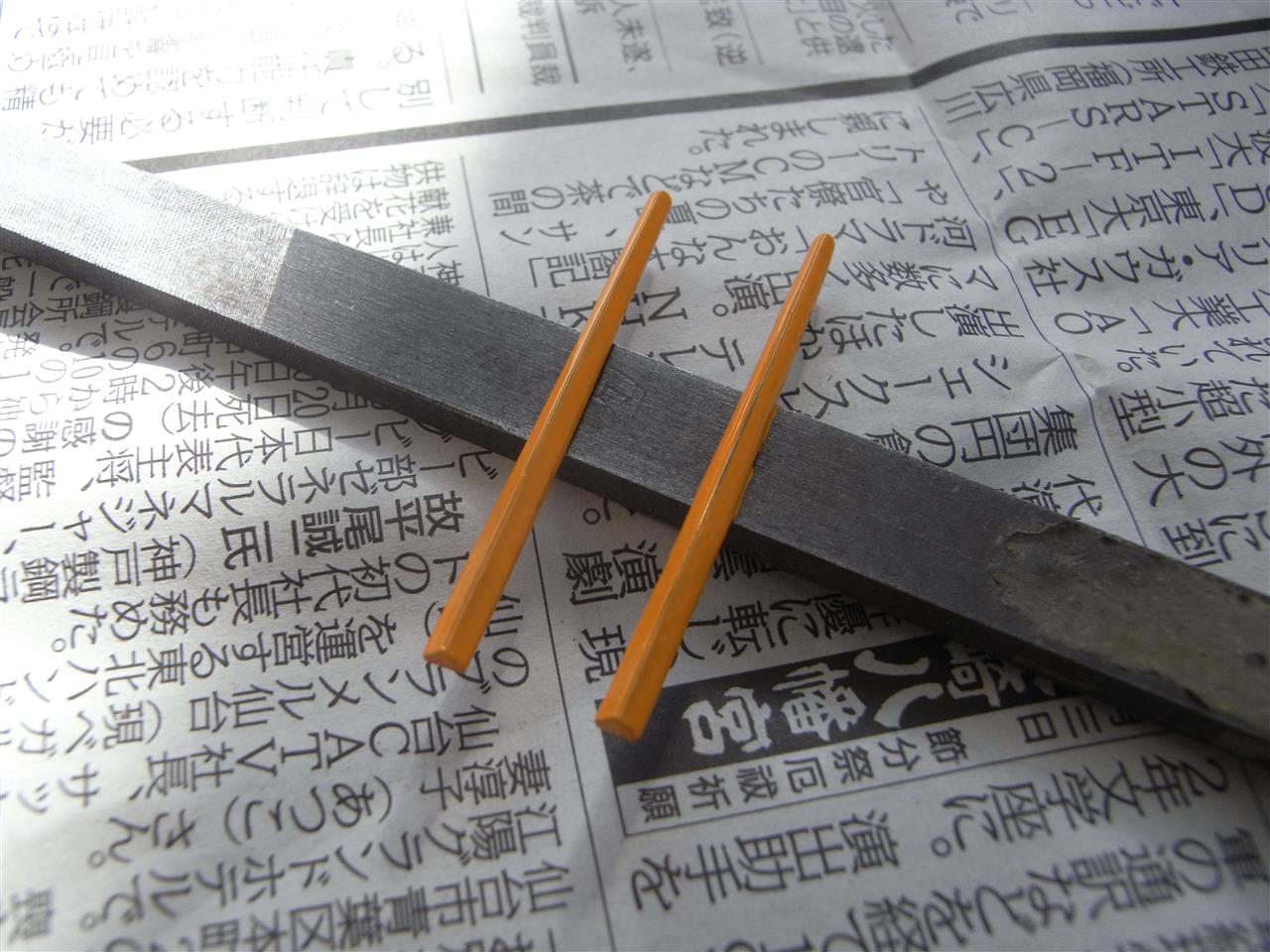

削って形を整えます。

プラモデル用の塗料でオレンジに着色します。
ちょっとムラになりましたが良しとします。

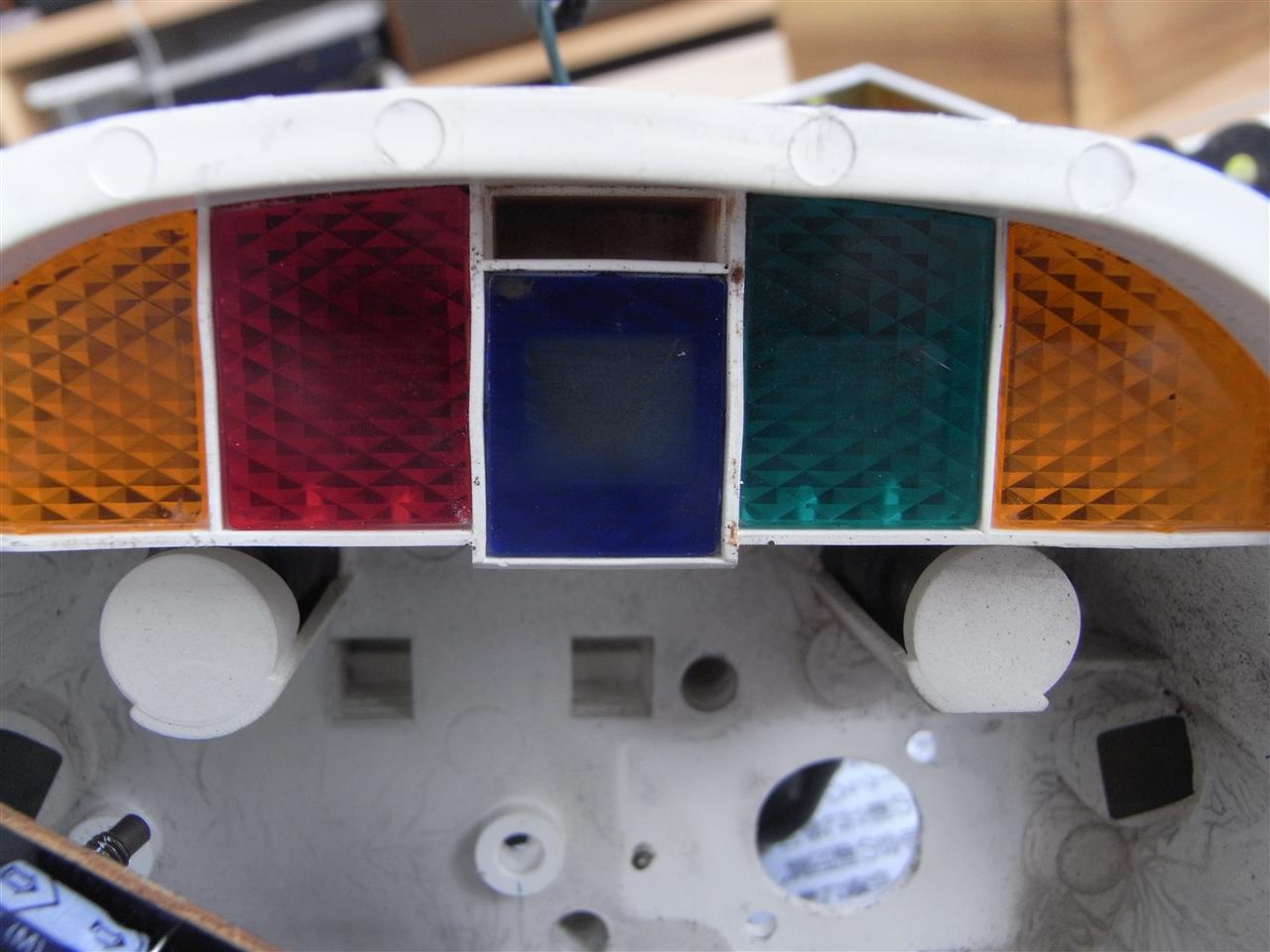

ついでにランプ類のカバーもきれいにします。

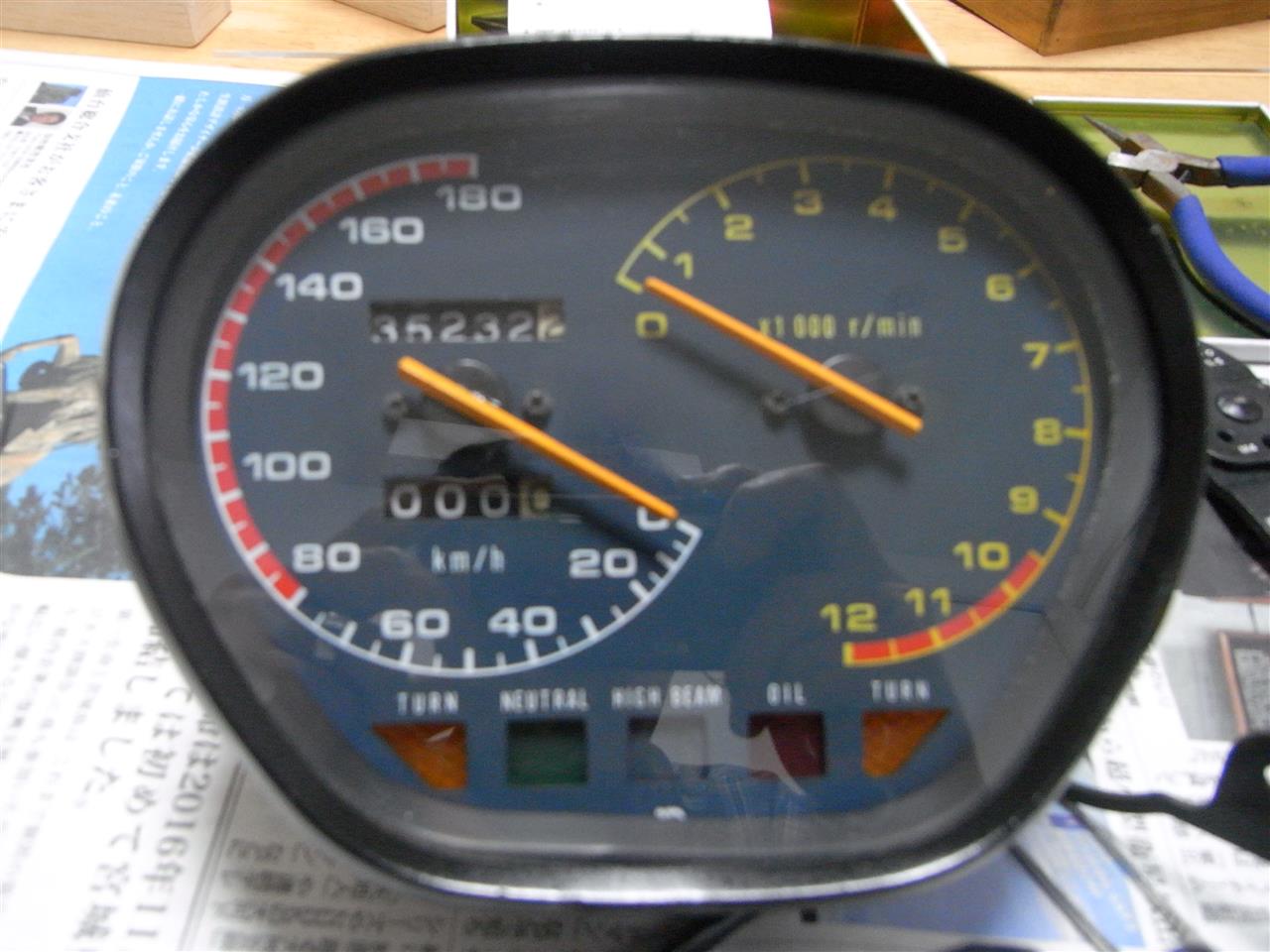

組み立てます。

ピンぼけすみません!

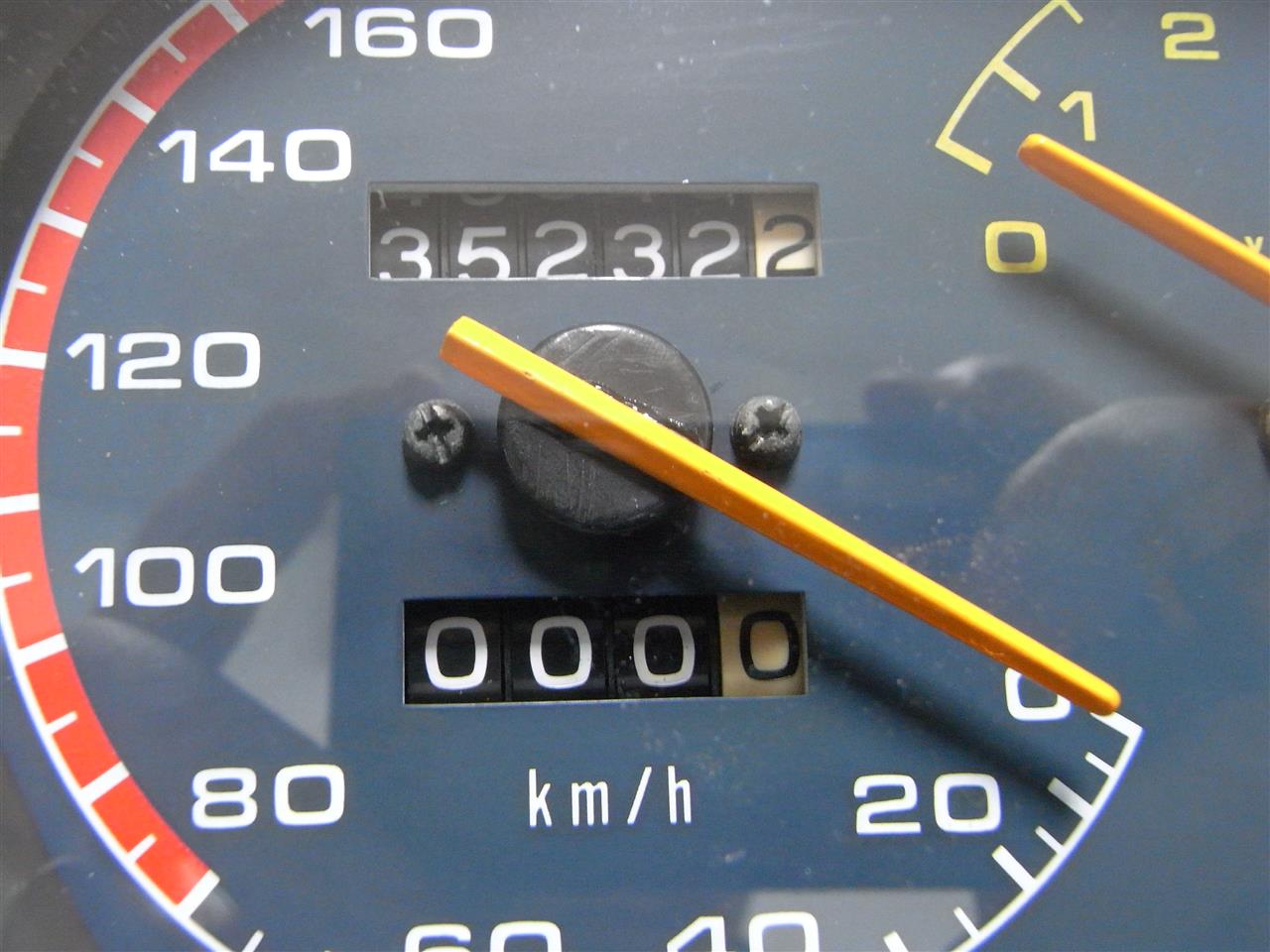

スピードメーター、意外ときれいです。

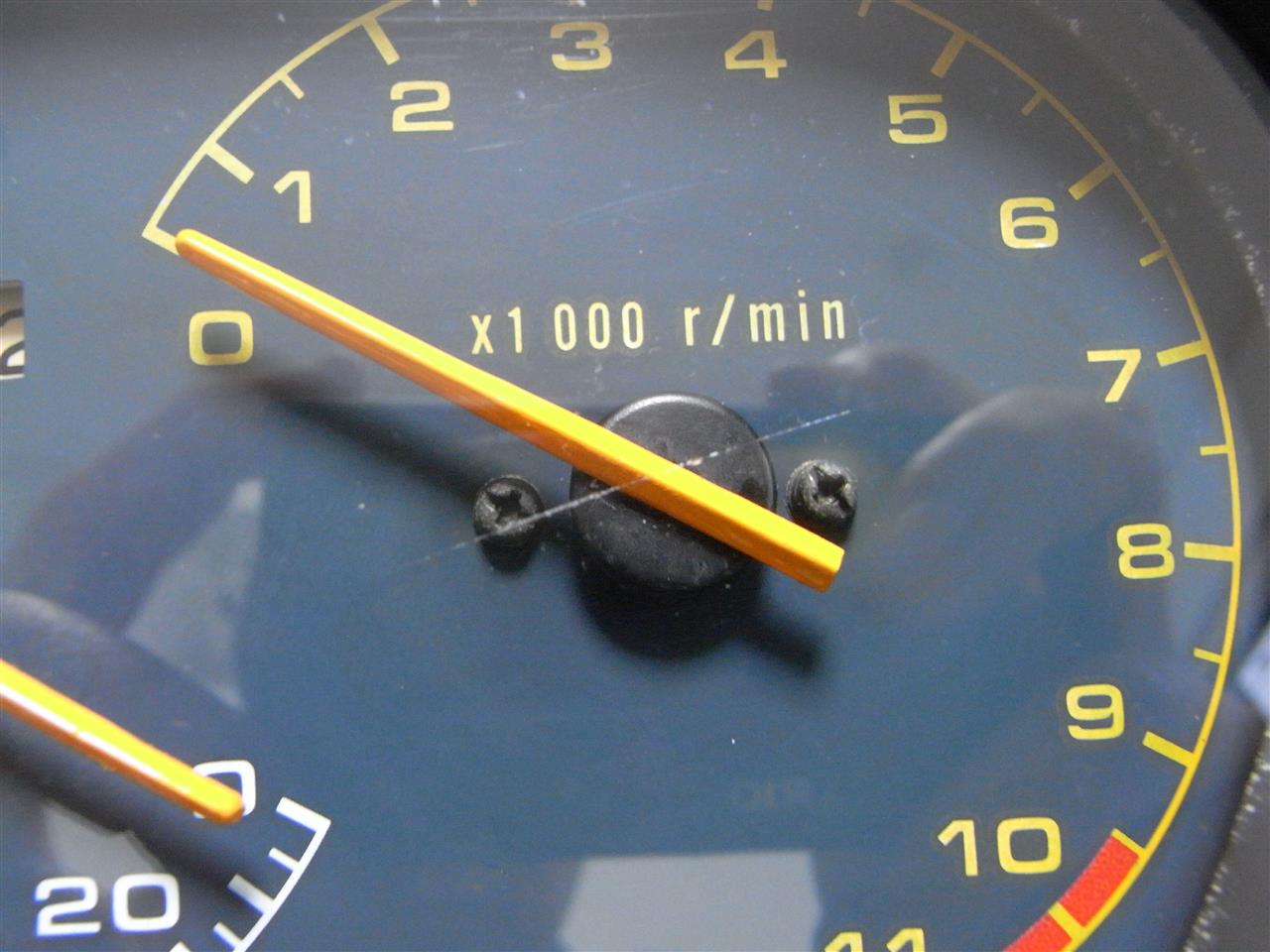

タコメーターです。
今日はこれをつまみに飲むことにします。

翌朝、コネクターを買いに行きます。
近くの電子部品屋さんに12Pのコネクターを買いに行きます。

結構面倒な作業です。

完成したメーターの取り付です。
新品みたいで気持ちいいです。
ついでにハンドルやトップブリッジもスチールウールにコンパウンドをつけてみがきました。

走ってみましたが、なんかタコメーターの回転が低く表示されているような気がします。
針が太かったかもしれません、ウエイトがないとうまく動かないとほかの人のブログで見ましたが、針もできるだけ純正と同じくらいの太さ(重さ)にしたほうがよさそうです。
私はあまり気にしない性格なのでこれで大満足です。
