作業日：2024年12月29日

ショートサイドスタンドの更なるショート化

Item: ショートサイドスタンドの更なるショート化
Author: さすらいのエンジニア

他の整備手帳を見る

目的	修理・故障・メンテナンス
作業	DIY
難易度	初級
作業時間	6時間以内

[大きい写真で見る]

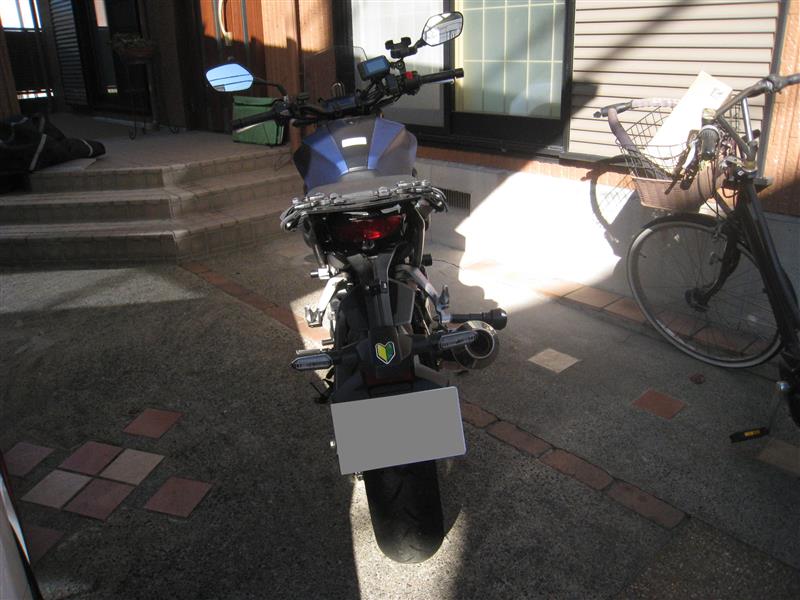

前回、ローダウン&ショートサイドスタンドに交換しましたが、若干サイドスタンドが長いような感じでした。
実際、『サイドスタンドが長い』という商品コメントが目立ったので、ショート化して行きます。

[大きい写真で見る]

このスタンドは地面に対して『10mmの爪先上がり』状態なので、内側を10mm切断して地面に全面設置出来るようにして行きます。

[大きい写真で見る]

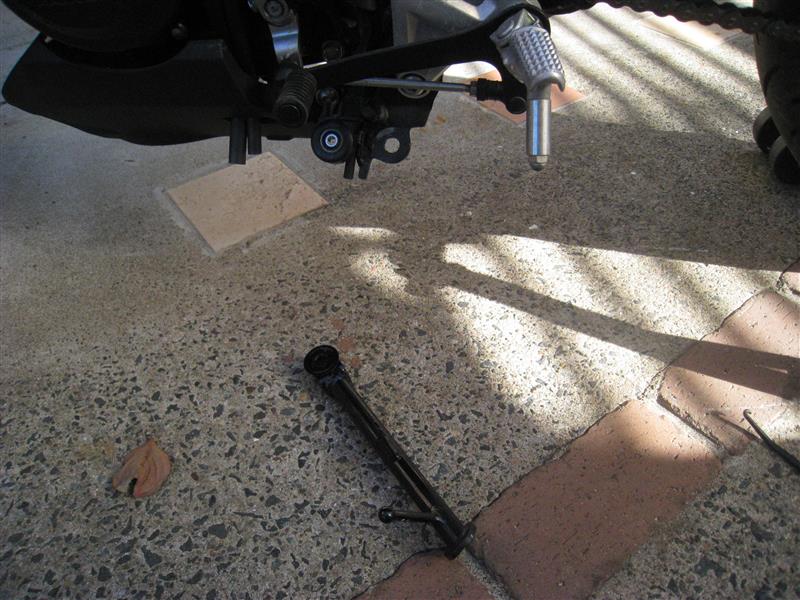

まずはサイドスタンドを外し・・・

[大きい写真で見る]

サンダーを出してV字に切断していきます。

[大きい写真で見る]

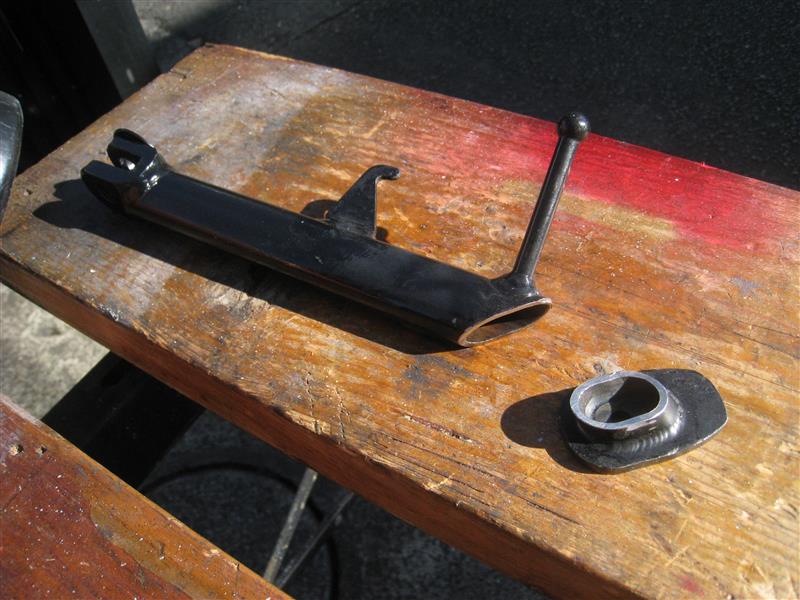

切断後の図です。
パイプは結構、分厚い板のパイプでした。

[大きい写真で見る]

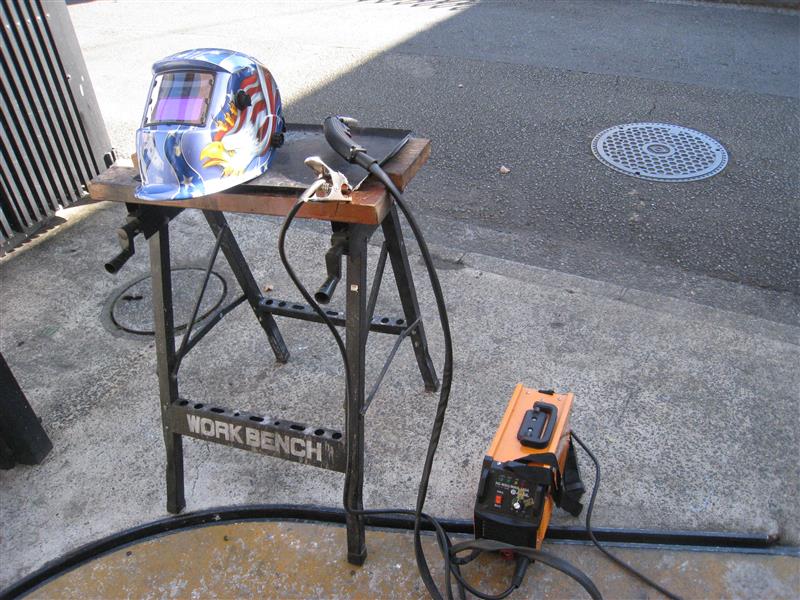

久しぶりに溶接セットを取り出します。

[大きい写真で見る]

まずは仮付けして・・・

[大きい写真で見る]

全周を溶接します。
ただ、板厚が厚いので溶け込みが少なく、今回も芋溶接状態です。

[大きい写真で見る]

サンダーで研磨⇒溶接・・・を数回繰り返し、ようやく溶接完了です。

[大きい写真で見る]

ブラック&クリアーでスプレーして・・・

[大きい写真で見る]

プレートを取り付けで完成です。

[大きい写真で見る]

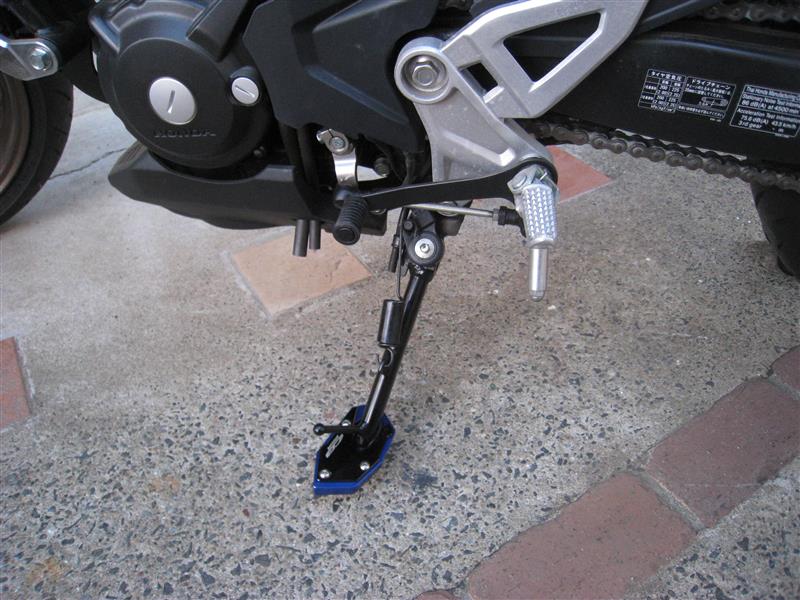

車体に取り付けると、爪先上がりは無くなりましたが、進行方向が若干、浮いた状態でした。
ただ出来としては上々だと思います。

[大きい写真で見る]

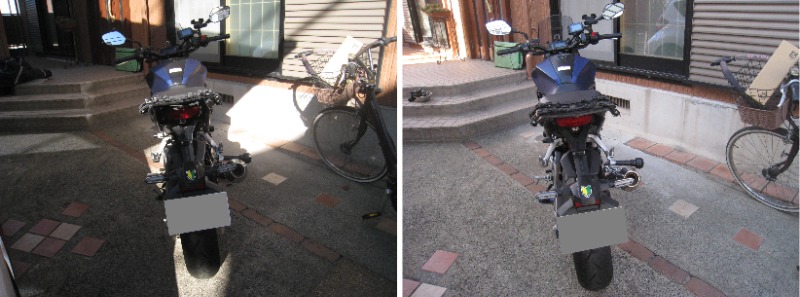

左=Before、右=Afterの図です。
対策したので傾きは付きましたが、もう少し切断してショート化しても良かった感じでした。

[大きい写真で見る]

因みに・・・

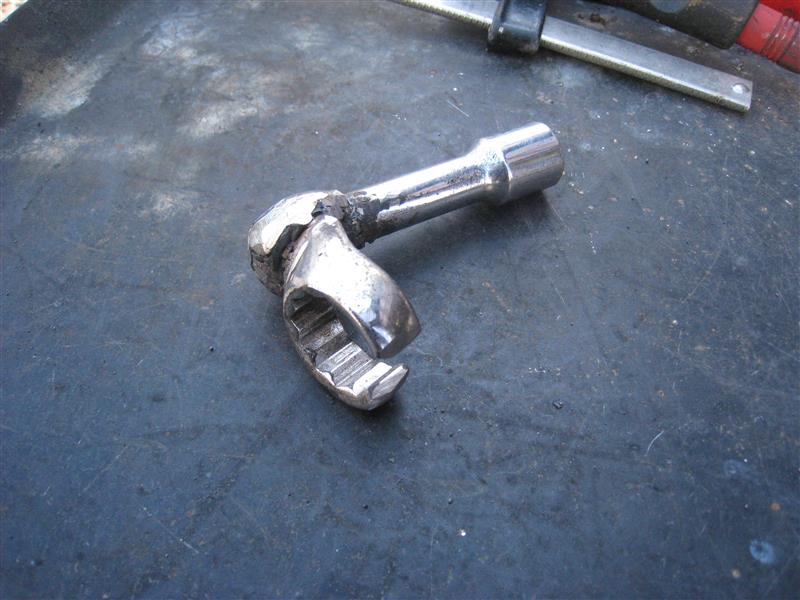

セブンの車検の時にヘッドライト固定ナット用のSSTが破損しましたが、この機会に直してみました。
