ばつまる☆の愛車 [マツダ MPV]

整備手帳

作業日:2007年12月29日

センターコンソールパネル取り外し

他の整備手帳を見る 他の整備手帳を見る

1
エアコンユニットやナビのLED打ち換えをするときにセンターパネルの取り外しは必須ですね。
慣れるとさほど難しくはありませんのでここでは取り外し方法について説明します。

まずは取り外されたセンターコンソールパネルの写真です。

爪は全部で6本。
全て前方(車の進行方向)を向いています。

なので取り外すには手前(車の後方)に引っ張ります。

2
まずはエアコンユニット下に手を入れて段差に指先を引っ掛けて手前に引っ張ります。

比較的軽い力で下2箇所の爪は外れると思います。
3
次にセンタースピーカーの部分に内装剥がしなどをグッと押し込んでこれまた手前に引っ張ります。
(傷をつけないようにご注意)

これで上部4箇所の爪が外れてセンターコンソールパネルは浮くと思います。
4
ハザードとAMBスイッチのコネクタの取り外しです。

このコネクタには抜け防止の「返し」があります。
赤矢印(白いコネクタの下部)にロック解除用の爪があるのでグッと押してコネクタを引き抜きます。

固いときは一旦コネクタを押し込んでから引っ張ると抜けやすいです。
5
エアコンユニットのコネクタ3個を取り外します。
このコネクタの取り外しでユニットが壊れたという報告があります。
バッテリーケーブルを外してからの施工を強くお薦めします。

そしてこのコネクタにも抜け防止の「返し」があります。
ロック解除用の爪は上側にありますので上記4と同様の方法でコネクタを抜いてください。
6
これで、センターコンソールパネルはフリーになったと思います。

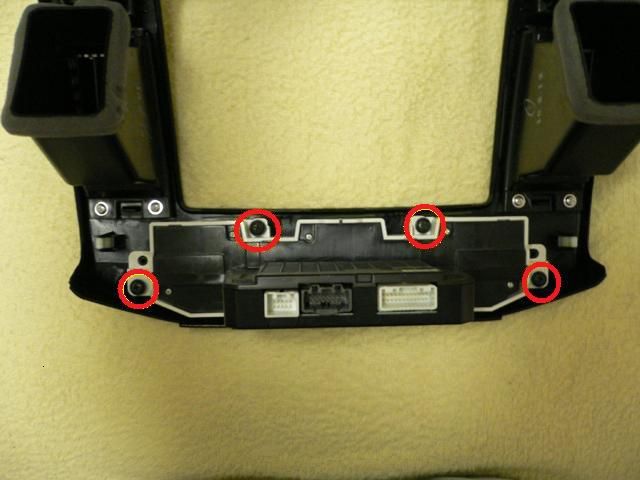

エアコンユニットはコンソールパネルにネジ止めされています。
赤丸4箇所のネジを外せば取り外せます。
7
シフトレバーがPにあると引っかかるかもしれません。
この場合Nに入れると遣りやすいです。
