2017年06月29日 イイね!

W205 C43AMG フロント、中間ピース開発!!

W205 C43AMG フロント、中間ピース開発!!
それでは前回のリアピースに引き続きフロント中間ピースの開発に入ります。
これでフルパワーが実現しますのでオーナーの方は必見の良い商品を作りますのでよろしくお願いします。
3L V6ツインTBのポテンシャルを限界まで引き出しコンピュータとのセットで450psあたりがターゲットの本気仕様です!

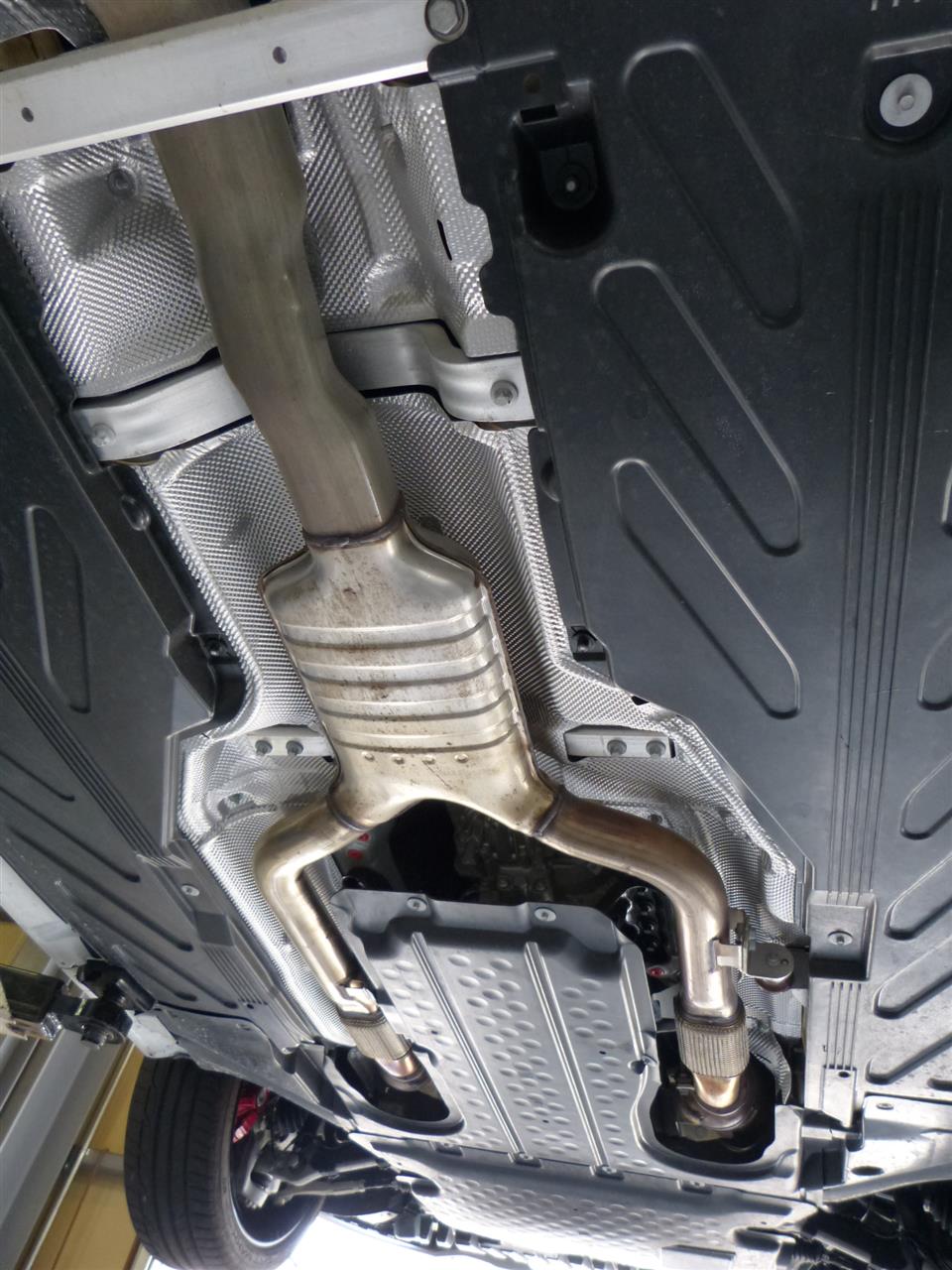

それではまずノーマルマフラーを良く調べていきます。
作りが最新に変わっておりノーマル触媒後部のジョイントがカップリングになっています。大変良くできた完璧なジョイントでタービンのアウトレットに使う方法と同じになりました。さすがベンツ、素晴らしいですね。

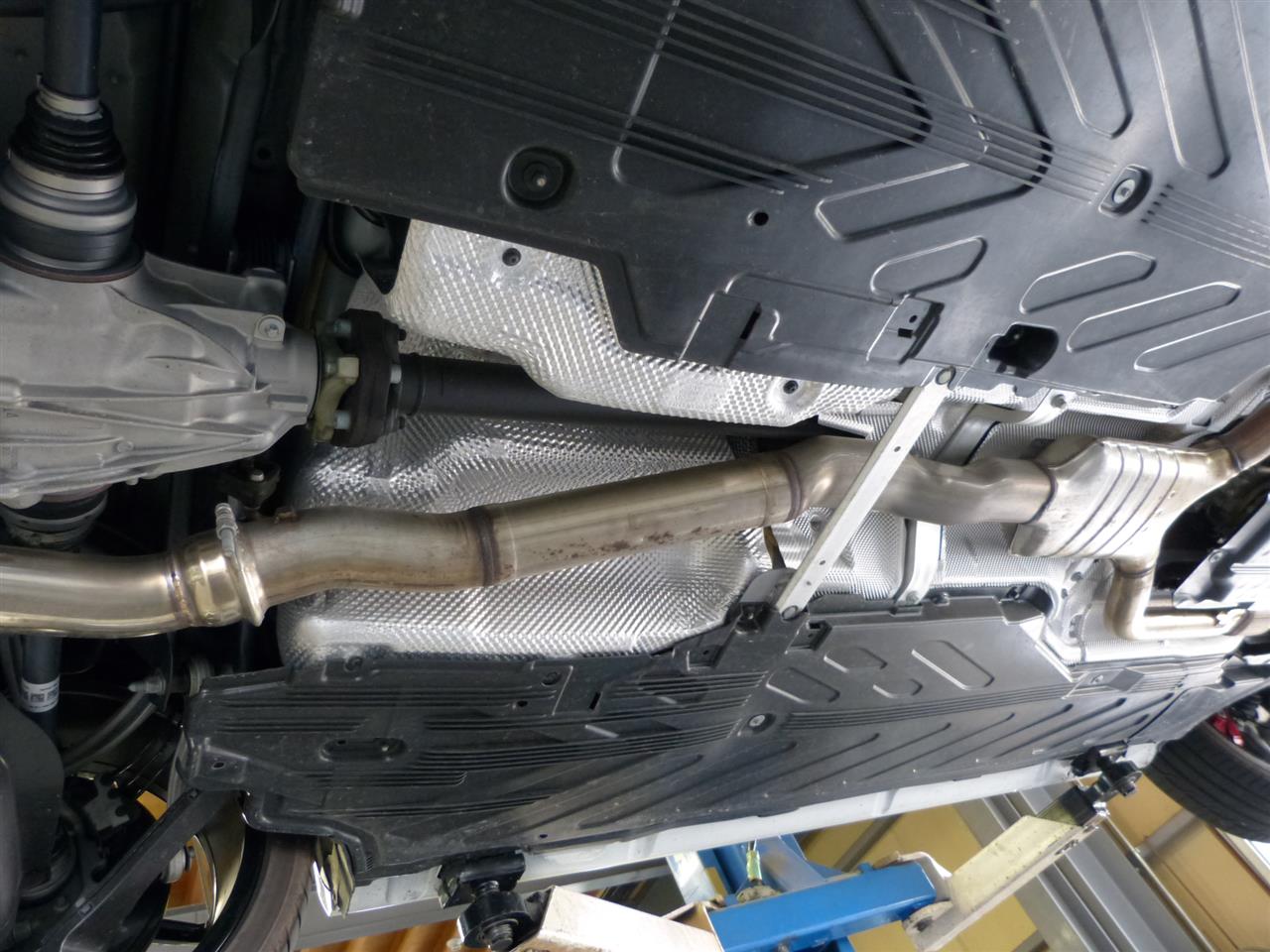

ノーマルの各配管を見ていくとパイプ径が太くて大変良いのですが、やはりノーマル、クリアランスを確保すべく部分が潰されています。せっかく太いパイプを使っているのに勿体ないですね。




この潰れ部分を全てなくし片バンクずつ60.5φを。集合してからはオール76.3φで製作していきます。

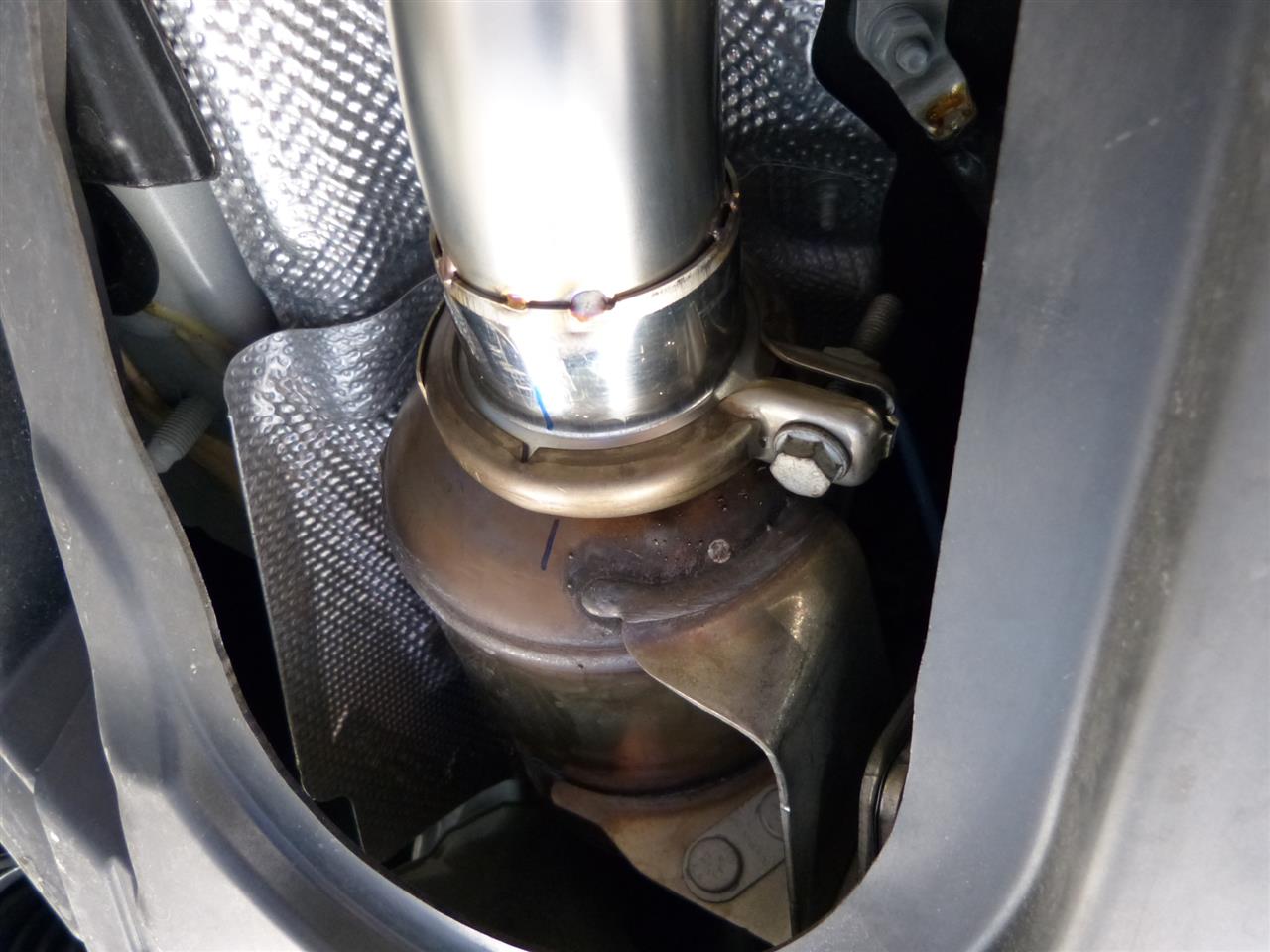

まずはジョイント部分。

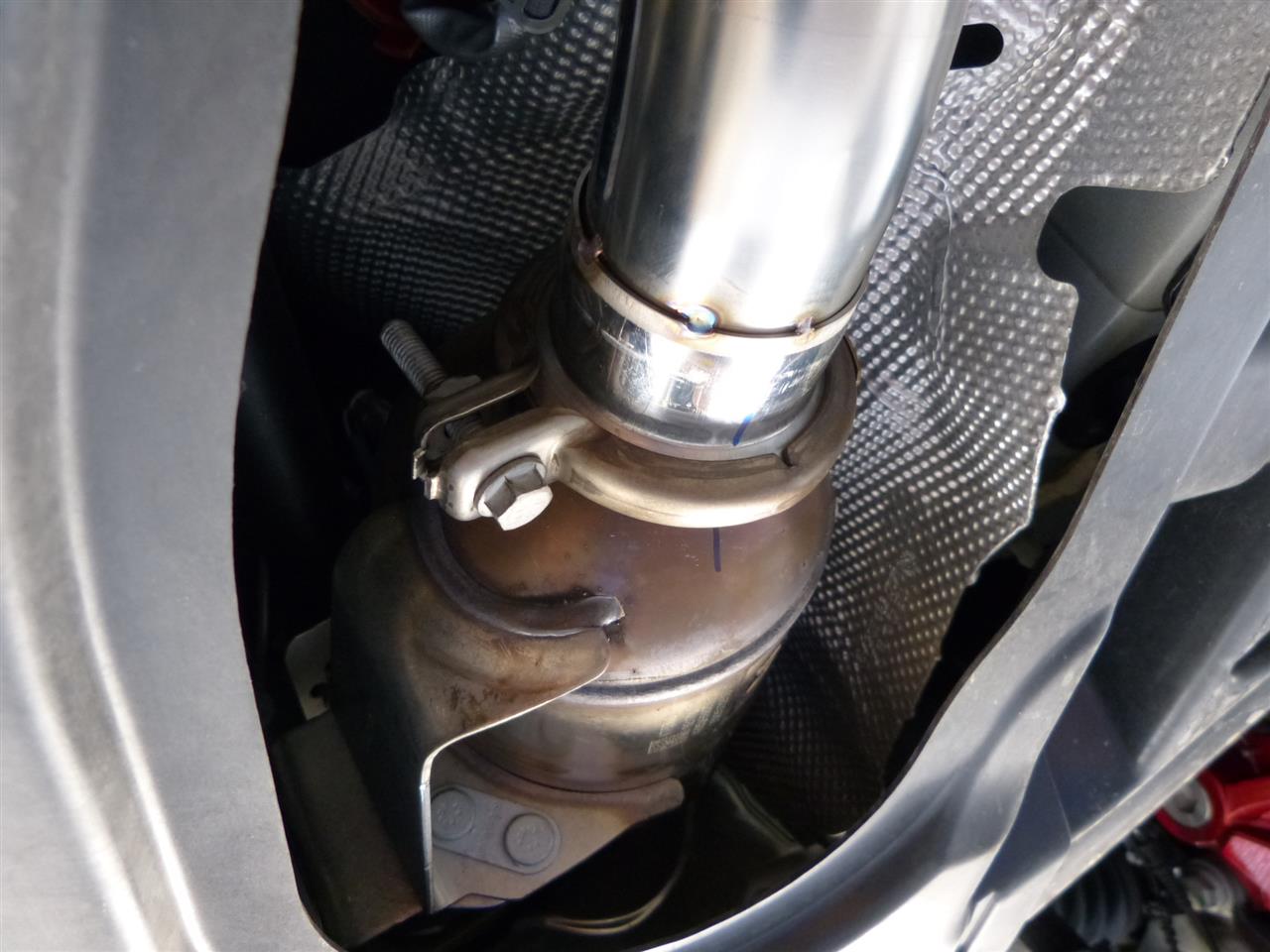

純正に完全に合わせカップリングを製作します。

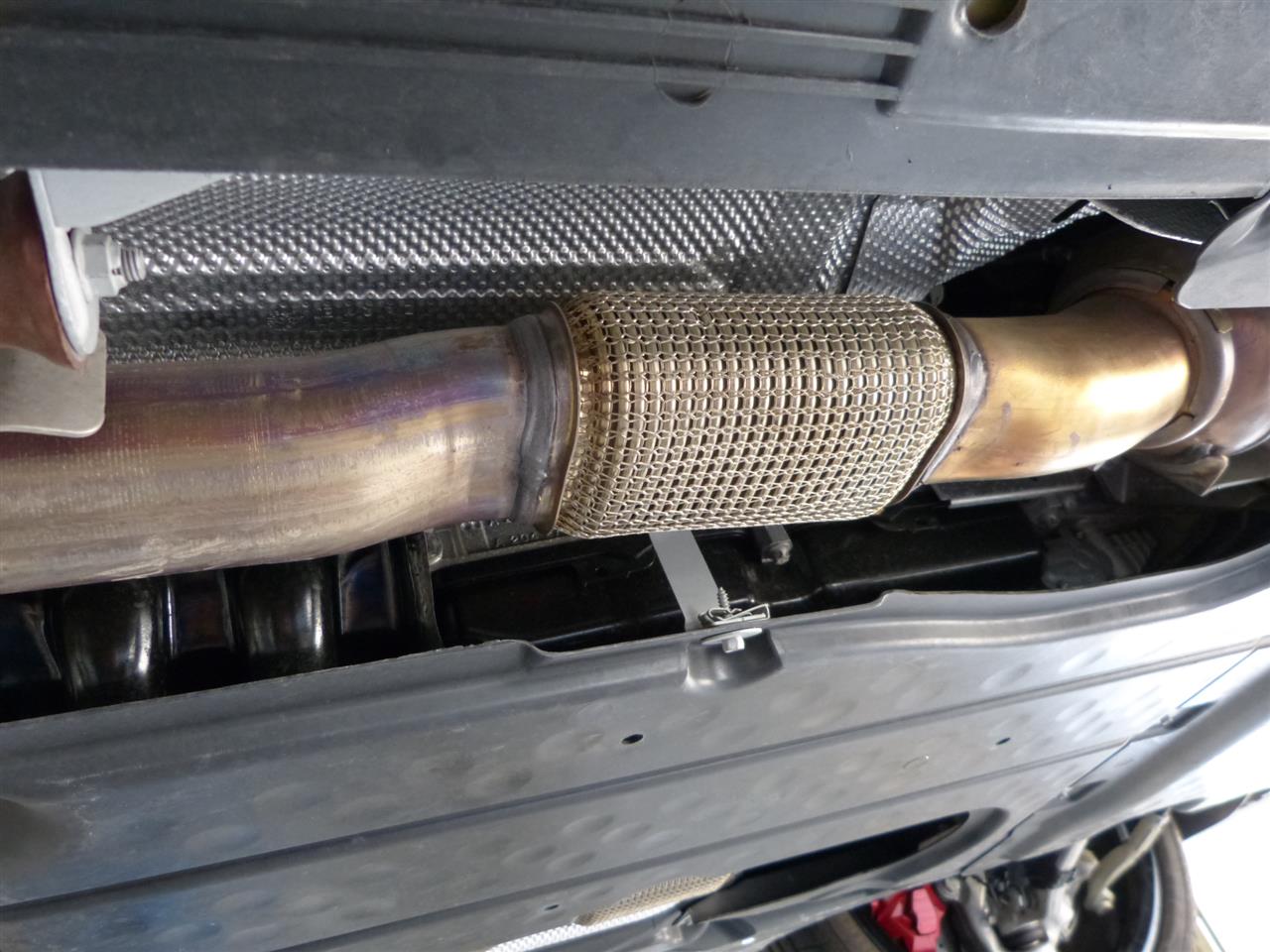

ノーマルで潰れていたフレキシブルチューブ部分も潰れなしで製作。

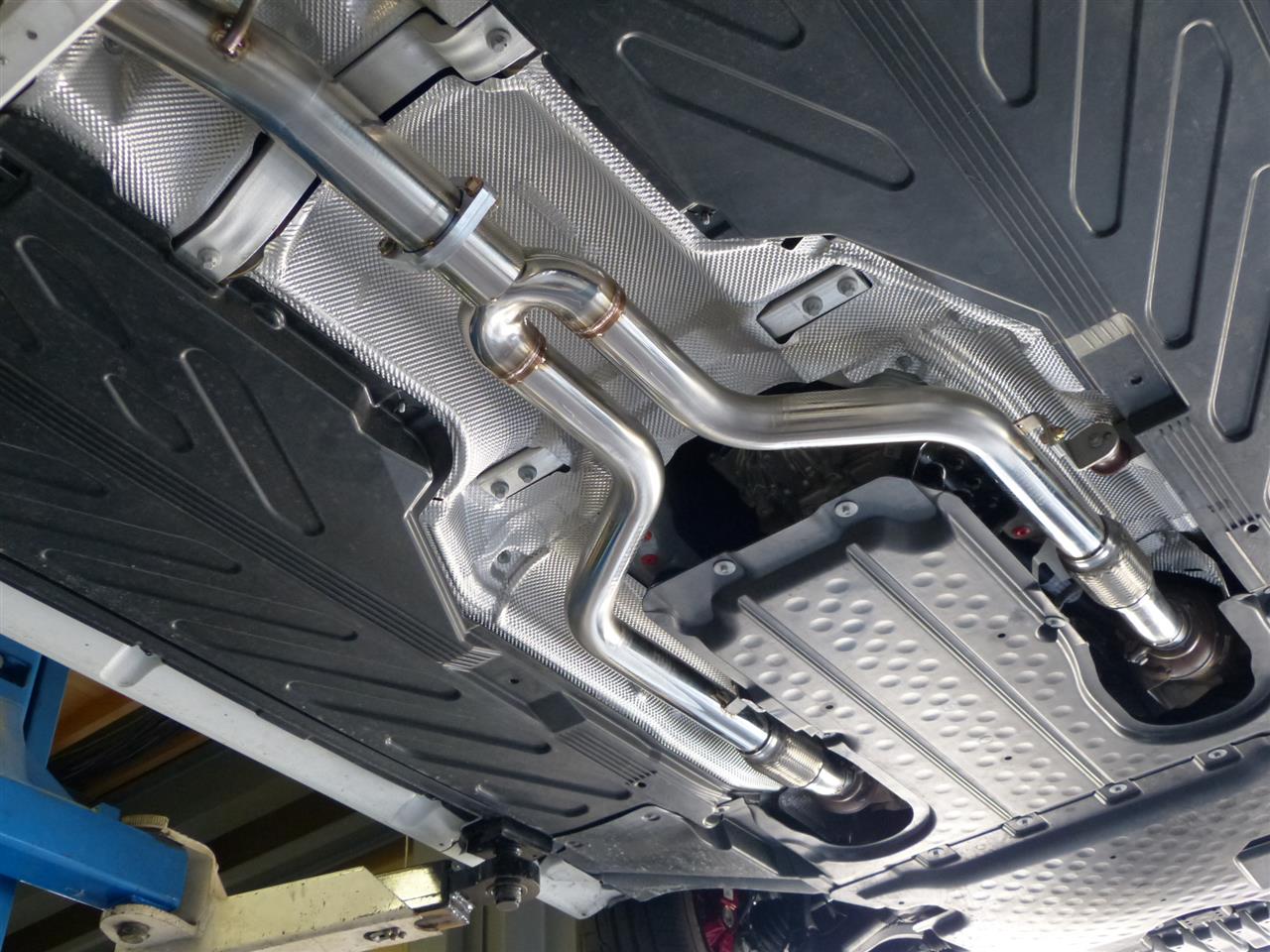

消音気は純正の様に前部分ではなく後ろにセットして左右バンクの集合部分を出来るだけ後ろに持ってきます。フロント部分はよりスムーズに排気ガスを流す努力をします。これはどの部分よりも高温、高圧ですので排気抵抗を極力なくすように製作します。





フロントと中間が一体式の純正に比べて別々にしてメンテナンスを良くします。

続いて中間ピース。
排気の流れが一本にまとまってスムーズに流れる途中に消音気をセットします。これならば抵抗も全くありませんし、高温による消音材の劣化も防止できます。




バーの上部分にスペースが無く、この部分は純正も潰されていた位置ですが当社は追加ステーを取り付けることによって走行中の揺れによる車体との干渉を無くし潰れが全くないレイアウトを実現しました。




最後にリアピースのジョイントを製作します。




そしてリアピースと結合して完成です!!





美しいレイアウトで満足の商品が出来ました。フロント、中間のピースですが私のこだわりが数多く詰まった究極の商品です。
オーナーの方、是非よろしくお願いいたします。

最後に試乗に出かけます。
エンジンを掛けたすぐに抵抗の無さそうな音質に変化しました。これこそがフロント中間交換の音質です。走りもノーマルを一回りトルクアップした感じで非常に乗り易く、ブーストの立ち上がりも純正より低回転から効くようになりました。これは楽しい!!
これでコンピュータをセッティングしてフルパワーで走りたいです。
大満足の試乗を終えて今回も満足の行くマフラーが出来ました。

価格はフロントパイプ、中間ピースのセットで198,000円です。
Posted at 2017/06/29 08:50:49 | コメント(0) | トラックバック(0) | Mercedes-Benz | イベント・キャンペーン
2017年06月19日 イイね!

GGH30W フロントパイプ開発!!

GGH30W フロントパイプ開発!!
新型アルヴェルの3.5Lのフロントパイプの製作要望がたて続きに入って来ました。
2.5Lは当社に設定がありますのでこれを機会に開発して新発売しようと思いました。
過去に何度も製作しておりフランジなど持っておりますのでスムーズに作業が進みます。
しかしここからが私のこだわりで特別な排気の流れを実現します。
ノーマルの触媒後のフランジを調べてみるとトヨタお得意のオーリングがはまり機密する様に出来ていますが、ここの径が何と48.6φしかありません。したがって純正オーリングの口径に準じて作ると此処の径を48.6φにしなければならずこれでは何のためのアフターパーツなのか分からない製品になってしまいます。




この構造のためにアフターパーツで等長にしてあろうがパイプ径が何パイあろうが、ノーマルオーリングを使用してのボルトオン製品はパワーアップが望めません。
そこで私はオーリングは無視して専用ガスケットにて機密する様に製作します。
口径の違いが良くお分かりかと思います。これは凄くパワーアップしそうですね!





後はこのフランジをセットして各気筒に極太の60.5φパイプを使用して製作していきます。
そしてフロントパイプ後部が完成!
美しいレイアウトで最高の排気効率を実現しました。






続いてフロントパイプ前側の製作です。
これも同じようにガスケットを使い60.5φパイプで作っていきます。ノーマルのダウン部分を高くしてどんなシャコタン車でもマフラーを擦らないように製作します。
そして完成!!






美しいレイアウトで満足なフロントパイプが出来ました。
早速エンジンを始動しますと、明らかに排気音が変わっていかにもパワーアップしている音がします。ノーマルの音質とは違いこれぞまさにフロント部分を交換した音に生まれ変わりました。乗ってみてもノーマルとは明らかに低速の出足から一回りトルクがアップしていることが分かります。これは楽しい!!パーフェクトな出来で満足のいくフロントパイプが完成しました。
なおここまでのパワー感の違いを体験するには当社中間ピースが必要です。各結合部分が完全に純正に準じておりますので後からでも追加交換できます。
オーナーの方、是非よろしくお願いいたします。




価格はフロントパイプ前側が39,800円、後ろ側が69,800円です。
中間ピースはスポーツ触媒付きが149,800円、スポーツ触媒なしが89,800円です。
Posted at 2017/06/19 08:02:35 | コメント(0) | トラックバック(0) | イベント・キャンペーン
2017年06月07日 イイね!

レクサス3台来店!!

レクサス3台来店!!
レクサスが3台同時に来店頂きました。
オフ会やみんからで皆さん連絡を取り合っていて別々の地方より待ち合わせをしてきていただけました。本当に嬉しい事です。
私のマニアックな仕事を評価していただき、このうちの2台を預かりました。
同じIS350でマフラーも同じ仕様で製作することになり、私自身も気合を入れて行くりたいと思います。
仕様は車検対応のリアピースで今装着されているTRDバンパーに合わせて欲しいとの事。テールは今流行の90φブルーコーティング仕様です。

それでは製作に入ります。
TRDのバンパーは90φ×2までしかスペースがないのでギリギリになります。この狭いスペースに完璧に合わせて綺麗に作っていきます。テールの外側と内側の段ちもバンパーに合わせて完璧にマッチングさせます。




オーバーハングも無いため非常に苦労しますが私はプロです。頑張って完成させます。
そして完成!!
2台連続で製作してパーフェクトな出来栄えです。
これでお客様が喜んでくれたら嬉しいです。




価格は146,800円でブルーテール仕様が16,000円UPです。(税別)

オーナーの皆様是非よろしくお願いいたします。
Posted at 2017/06/07 08:28:31 | コメント(0) | トラックバック(0) | LEXUS | イベント・キャンペーン
2017年06月04日 イイね!

レクサスRX TRDバンパー対応マフラー!

レクサスRX  TRDバンパー対応マフラー!レクサスRXのTRD仕様が入ってきました。
マフラーに迫力がなくテールも小さくて短いのでこのバンパーに合わせて迫力のマフラーを作って欲しいとご依頼がありました。
当社ノーマルディフューザーを取り外しての100φ4本出しでは位置が合いませんのでこれに合わせて製作します。
最初は開口部を見たところ90φ×2が限界だろうと思いましたが、いざ当ててみると100φが入りそうです。それでも牽引フックに干渉してしまうのでこれを取り外してバッチリ装着できます。牽引フックはボルト2本で止まっているだけなので簡単に外れますし、リアの牽引フックは車検にも問題ありません。フロントは必ず必要ですがリアは大丈夫です。まさか本当に牽引なんてしたらオートマチックが壊れてしまいそうですし、運輸局に確認したところリアは荷済みの固定に使うそうです。

それでは製作に入ります。
スペースが限界なのでここしかない、という位置での製作が必要です。溶接の歪も考えて製作していきます。このエアロの様にテールを一周包んでいるタイプは普通より少し長めに出し気味に製作します。走行時風が回り込んでバンパーが真っ黒に焼け無い様に対策をしています。




苦労しましたが無事に完成!!
私自身その見た目のカッコ良さに惚れ惚れしてしまい、これを市販しようと決意しました。したがってTRDバンパー対応マフラーの誕生です。もちろん車検対応品で安心してお乗りいただけます。
オーナーの皆様、是非よろしくお願いします。





このオーナーの方は音も迫力の音量を希望されましたので特注砲弾サイレンサーの中間ピースも装着しました。気持ちのいい重低音を奏でて満足にお帰りいただきました。本当に有難うございました。

価格はTRD対応マフラーが
100φ真円4本出し・・・159,800円
100φ真円4本出しチタンテール・・・175,800円 です。

Posted at 2017/06/04 17:23:11 | コメント(0) | トラックバック(0) | LEXUS | イベント・キャンペーン
