スズキ・エブリィ・ヒューズ電源取出し

ばぁばの車「スズキ・エブリィ・バン」（DA17V）旧型　5速AGS？

ドラレコ・レー探・充電用に（既存）3股ソケット取り付けの為
ヒューズ・ボックスから電源取出しを実施

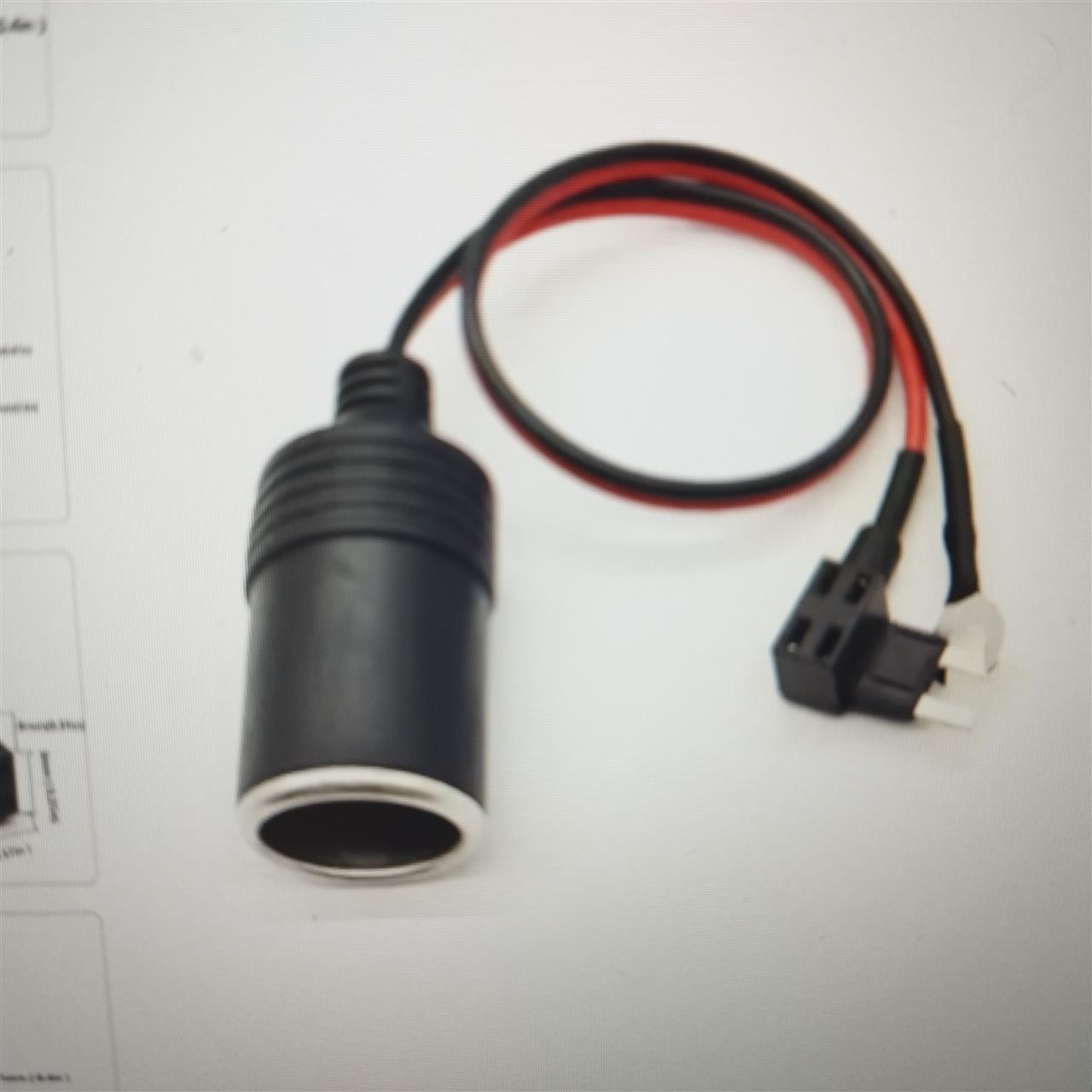

アリエクで「シガーライター充電ケーブルメスソケットプラグ」492円購入
※低背ヒューズ（15A付属）仕様


ヒューズ・ボックス
助手席側「グローブ・ボックス」を取り外す→右側にヒューズ・ボックス有り→蓋を外す

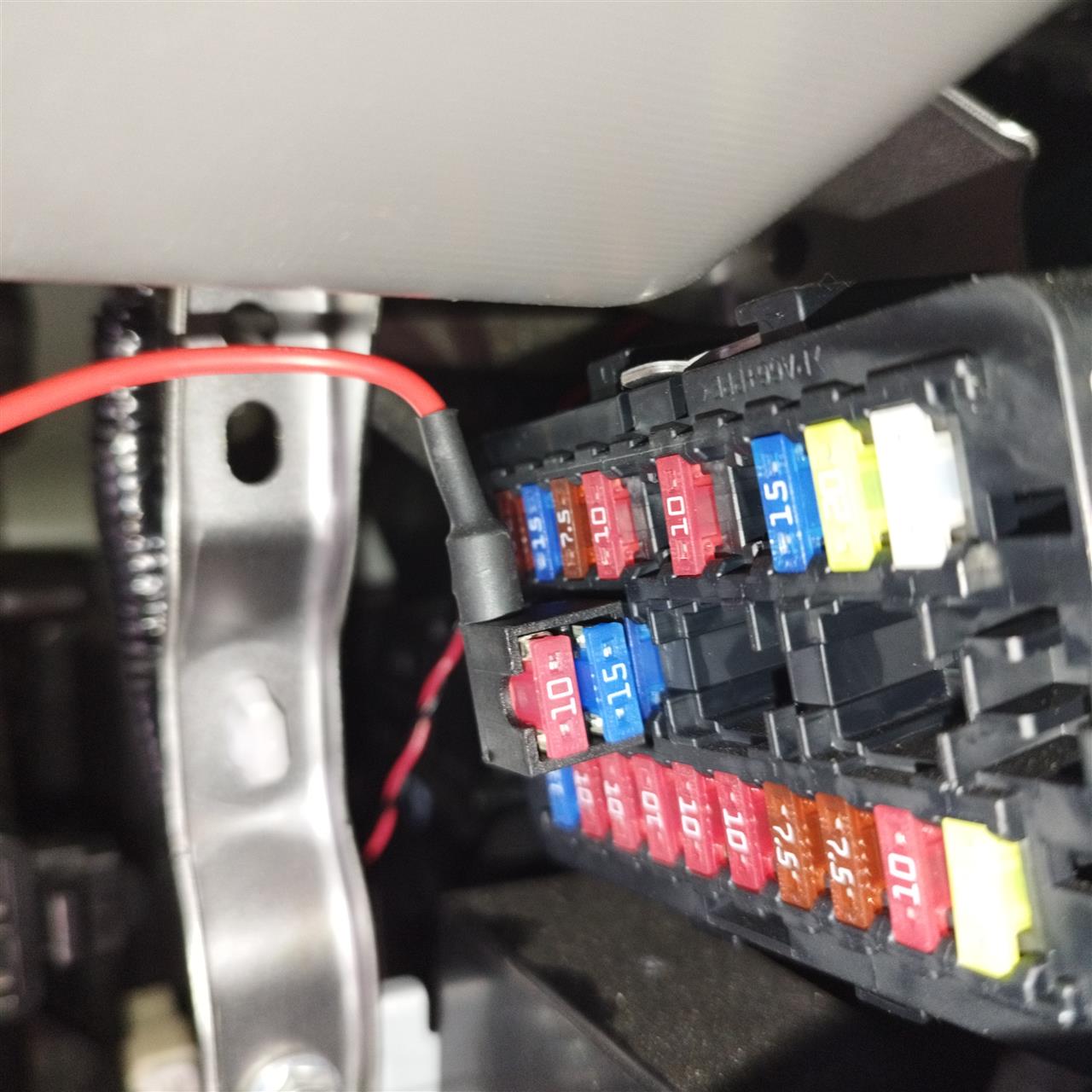

※ACC2から電源を取る（元々からヒューズ無し）


ACC2は15Aと記載有りにて15Aを挿入
取出し用にヒューズ10Aを挿入（追加購入）

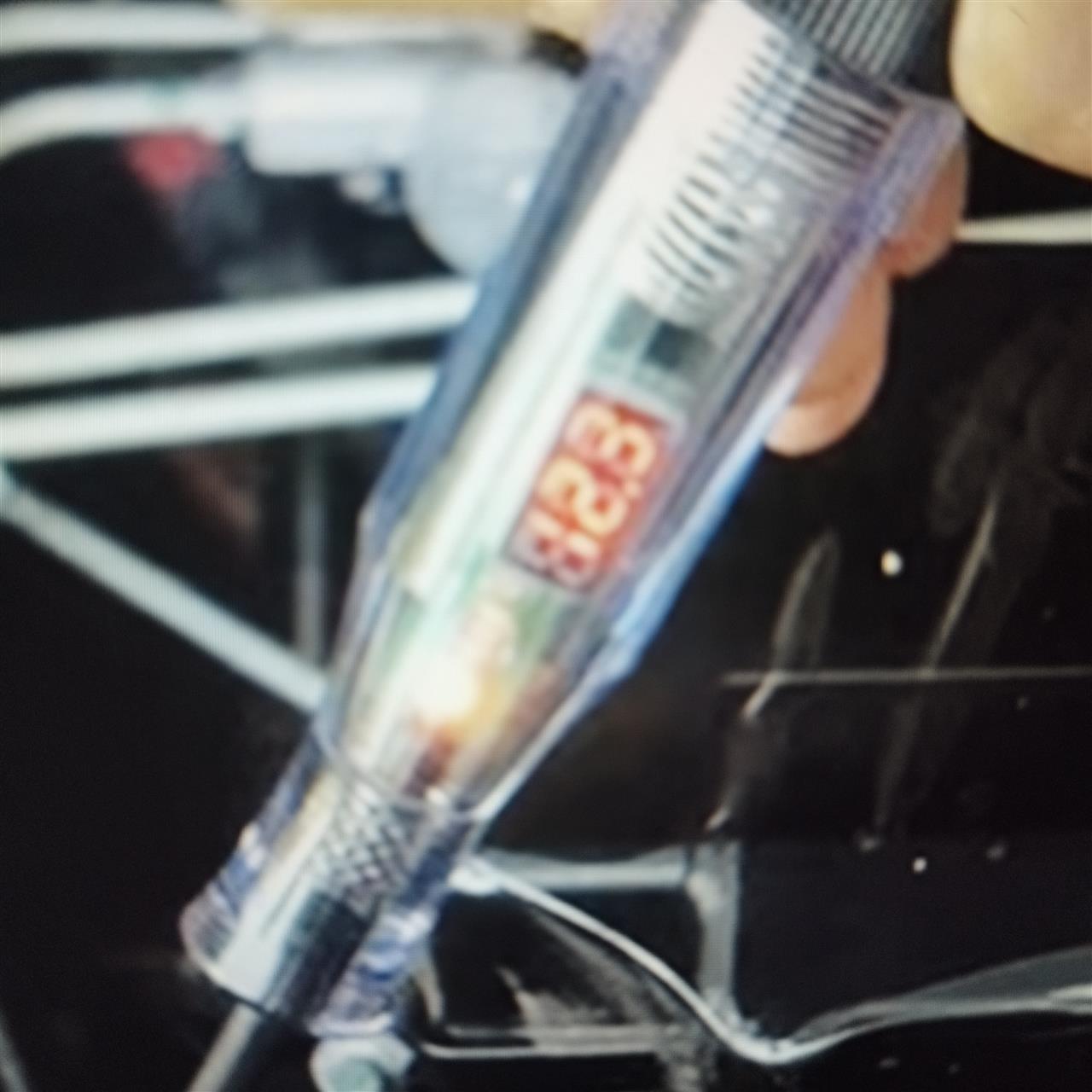

新規購入の検電テスターで通電確認（画像は販売ページより）


助手席左側（足元）ボルトからアース用に線を接続（繋ぐ）


動作確認・・・OK

※ソケットから抜ける可能性有り
　抜ける様だったらソケット抜きの配線に変更予定でギボシ加工済


今回追加購入のテスター２個（アリエクにて）
〇検電テスター　320円
　

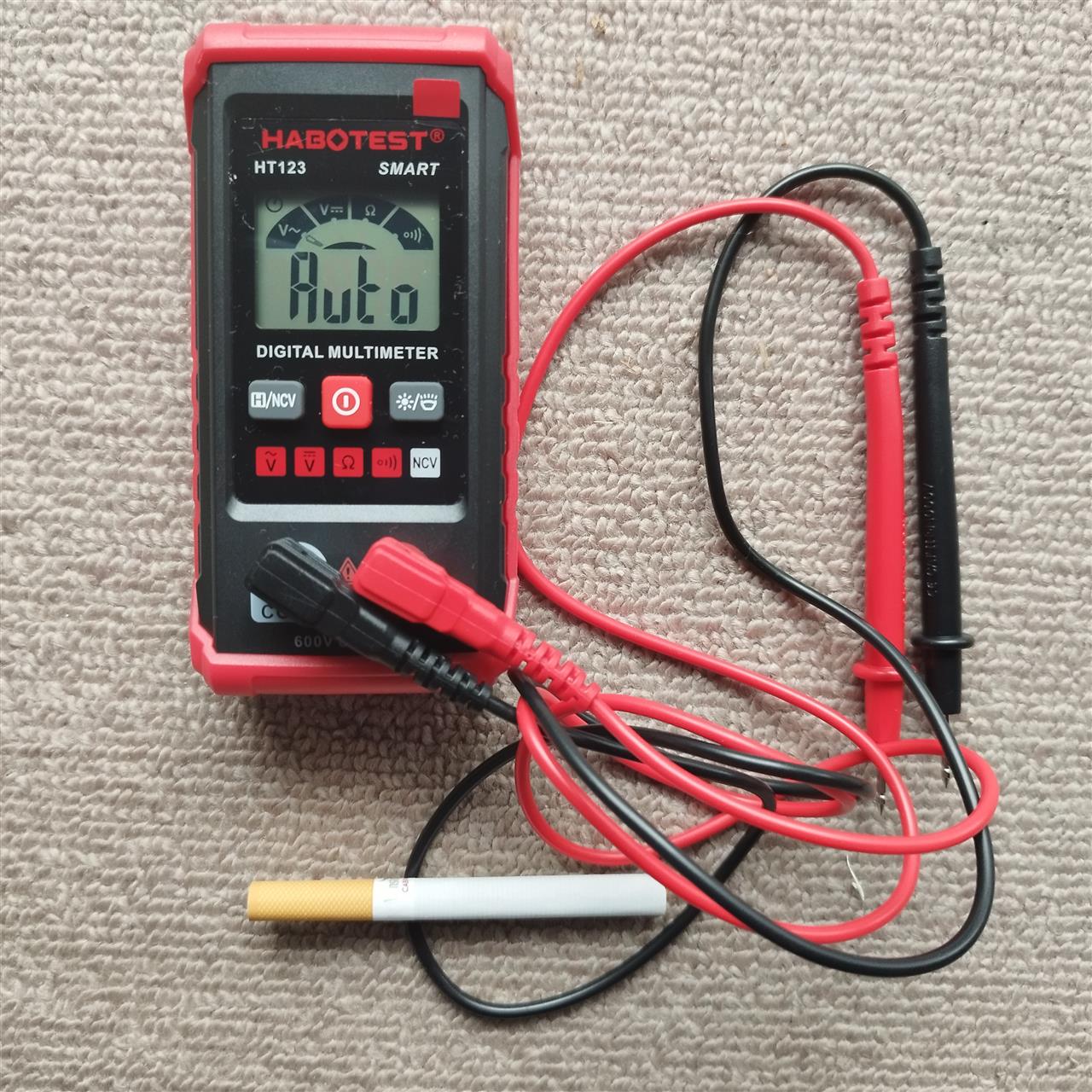

〇HABOTEST HT123 デジタル AC/DC 電圧抵抗導通測定テスター NCV 電圧計　512円
