シャトルの社外ヘッドライトのポジション部分→ウィンカー化は終わったので次はウィンカー部分→ポジション化の作業に入ります。

ここからは小細工はないのでサクッと終わらせます(￣^￣)ゞ

日曜の鈴鹿オフに間に合うかな…

段ボールに穴を開けてそこにドライヤーを突っ込み箱の中のヘッドライトレンズを温めます(=ﾟωﾟ)ﾉ

透明なレンズを外すために接着剤を軟化させるためです♪
今回はグリル側のところからマイナスドライバーでこじってゆっくり開けて行きました(=ﾟωﾟ)ﾉ
その時にあらかじめレンズの爪を外しておきます。

レンズが剥がれてくると接着剤が伸びます。
そこにドライヤーの温風をあてると切れますのでオススメ♪
手やドライヤー、カッターなどで切ろうとすると接着剤がまきついて厄介です（笑）
ちなみに…
この工程はパワープレーですが、チカラ加減を間違うとレンズが割れます(ｰ ｰ;)

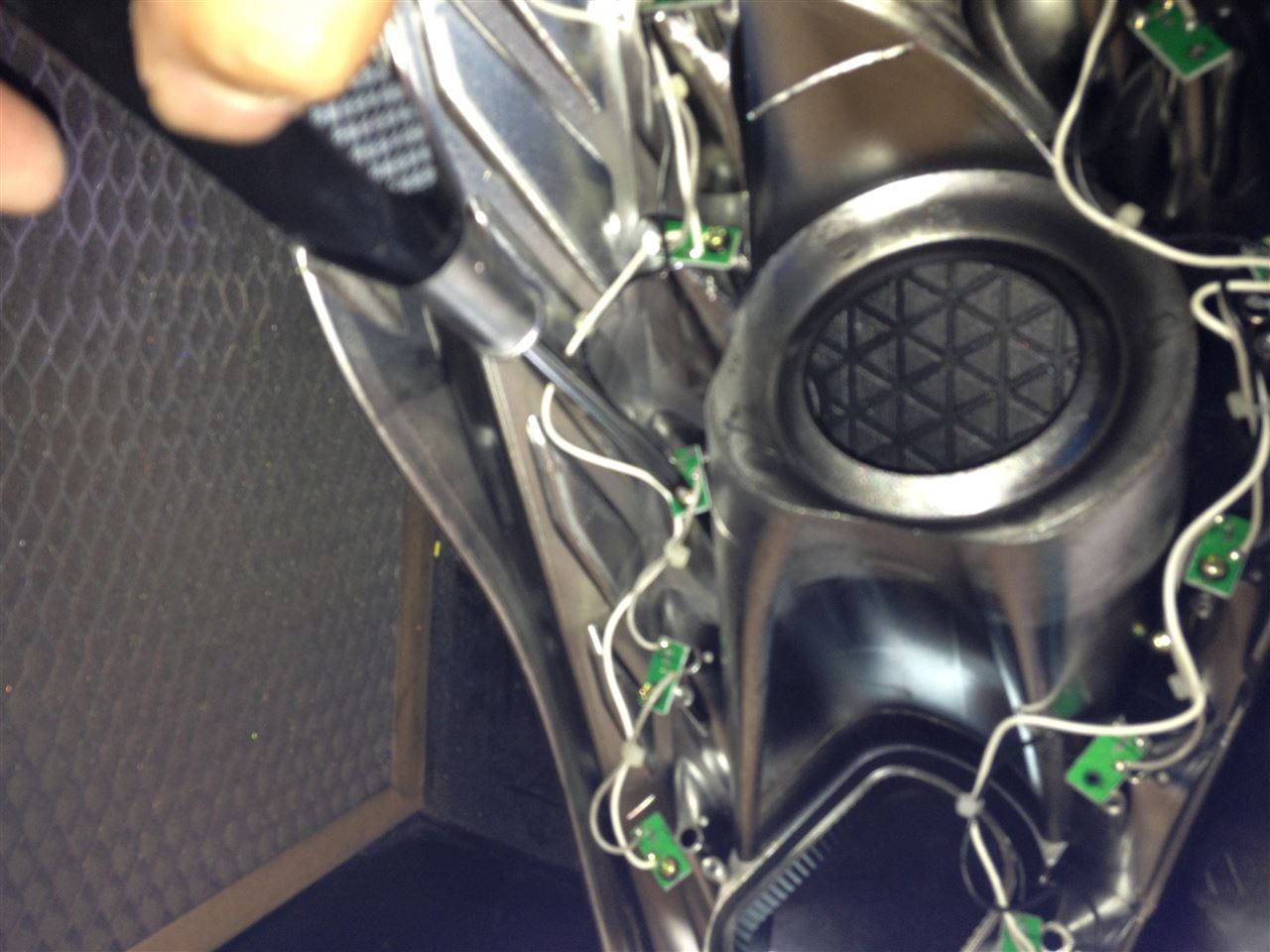

レンズが剥がれたら、内側のリフレクターなどが成形されてる部品を外します。
これはドライバーがあればどうにでもなるので割愛(=ﾟωﾟ)ﾉ


次はポジションのLEDを外します。


LEDが収まっていた場所にウィンカー用のLED基盤を収めるのですが…
LEDが大きくなったので穴を拡げます(=ﾟωﾟ)ﾉ


拡げたらそこにLEDを収めて接着(=ﾟωﾟ)ﾉ

とりあえず今日はここまで(=´∀｀)人(´∀｀=)

ポジション部分のLEDをオレンジに打ち替え♪

3連SMDだから結構明るい…かな？

シャトルのヘッドライト加工に8芯フラットケーブルが欲しいんだけど、なかなか見つからないんだよね…

暇見てPCパーツ売り場見てなかったら、テープLEDのRGB用の4芯ケーブルで代用するかな…

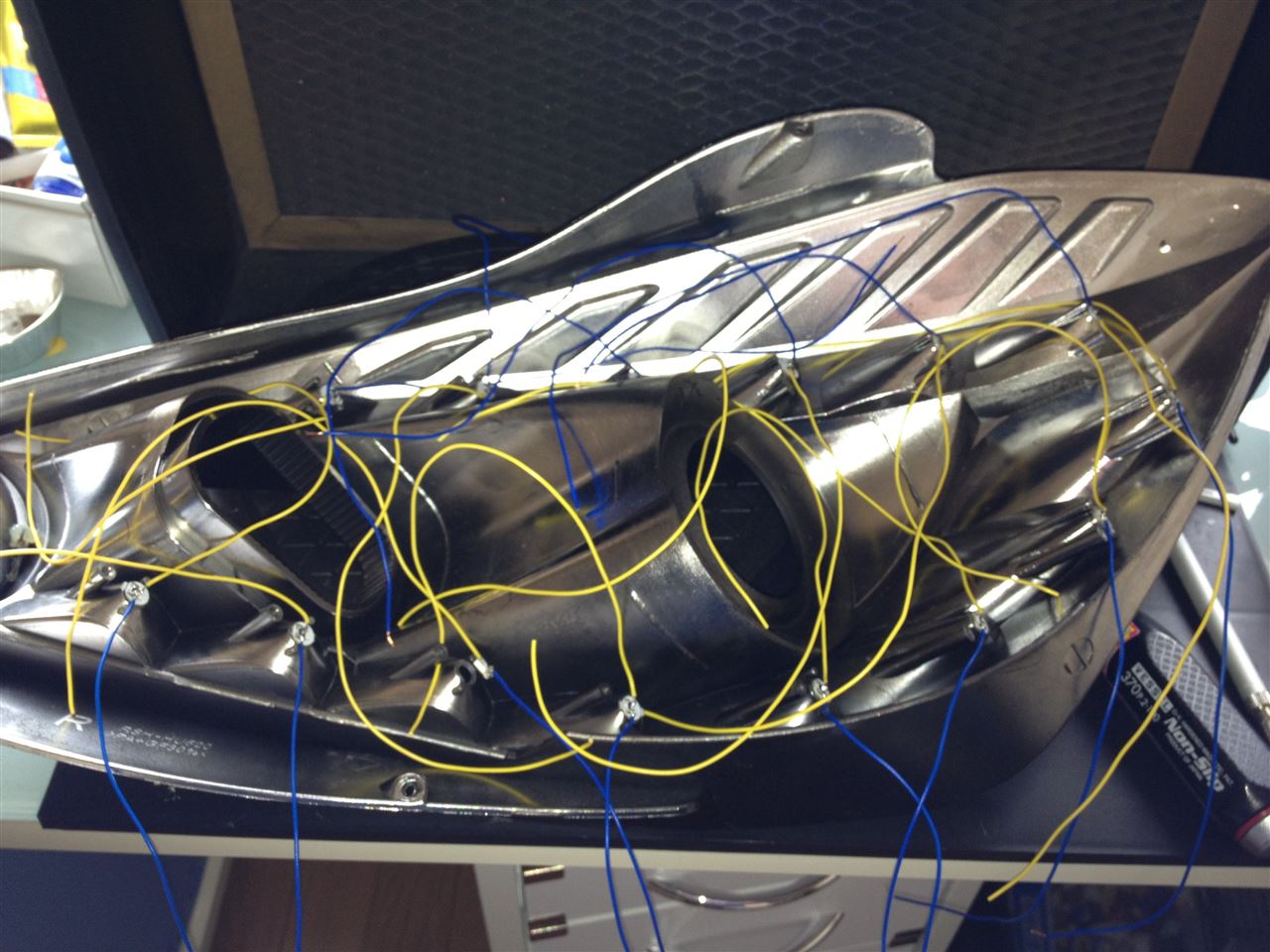

この後、基盤を一発ずつにわけて配線をハンダ付けして、電源とかとつないで点灯試験(=ﾟωﾟ)ﾉ

問題なければヘッドライトに組み込みだ♪
