はい。また路線バスの降車ボタンぽちった。

しかも同じやつ(*´∇｀*)

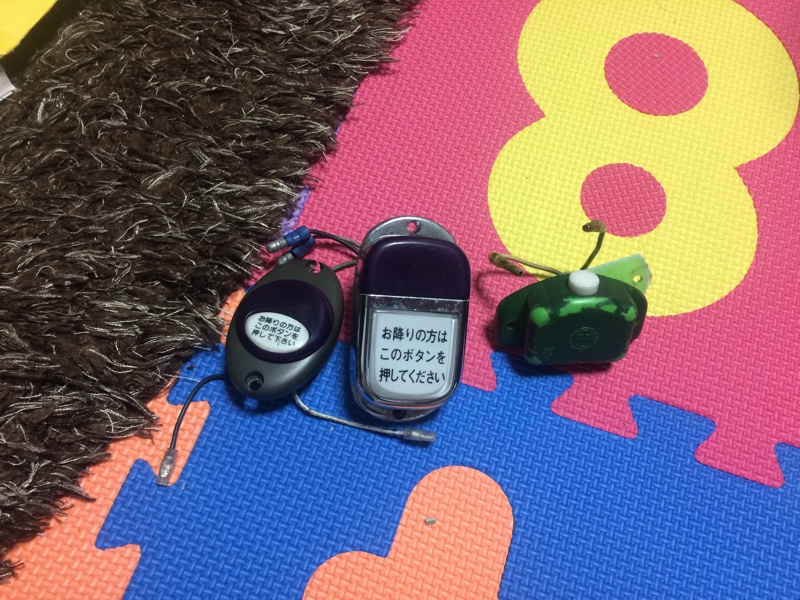

真ん中のが目的のブツ。特殊で種類も沢山あるのでなかなか見つからないが久々に低価格で出品されてたので




その他は必要なかったが３つワンセットだった。

目的は上部とまります。のカバーが欲しく。

自作でコピーしましたがやはり純正が1番。前の純正無くしてしまった。(´･ω･`)

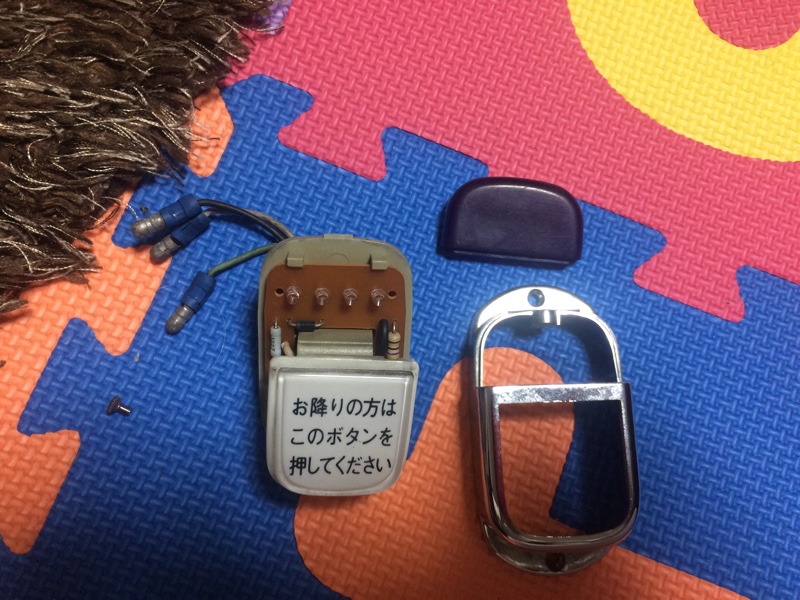

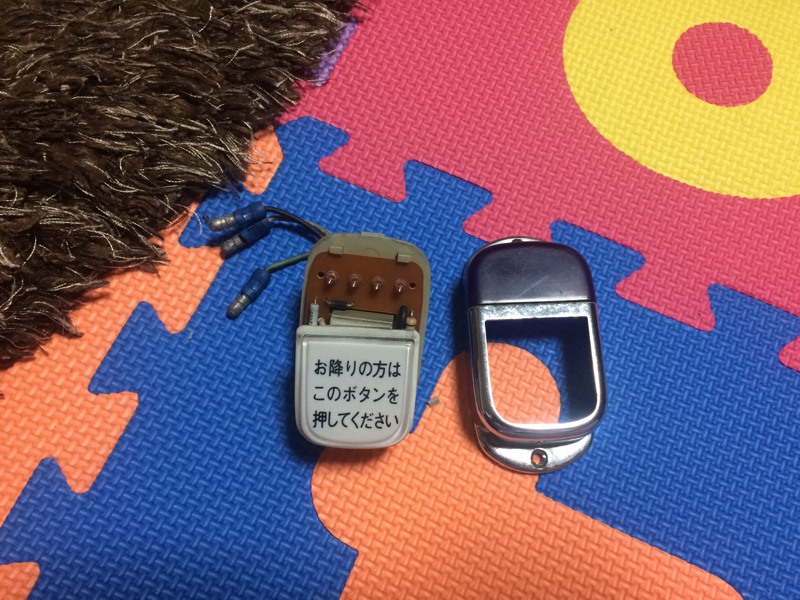

早速分解。構造は把握してるのでうりゃ。

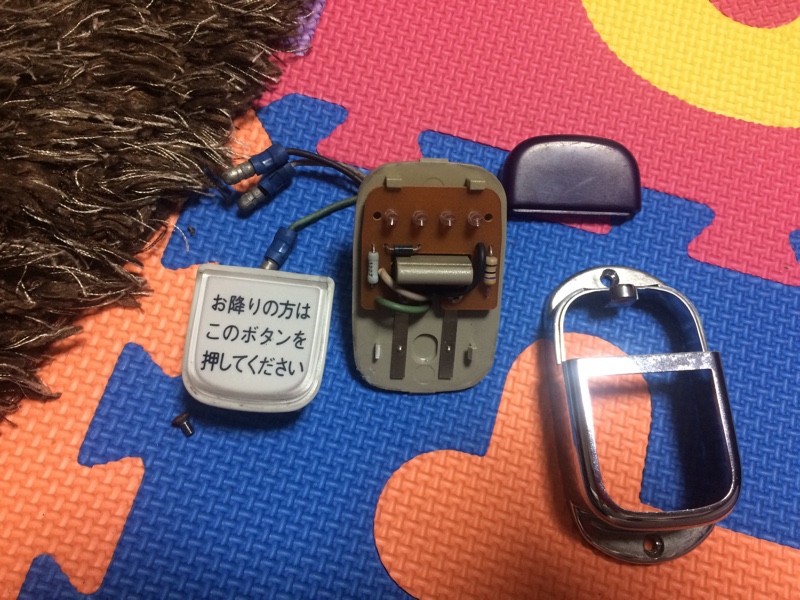

三枚おろし。(*´∇｀*)

目的の部分以外は、予備で保管。

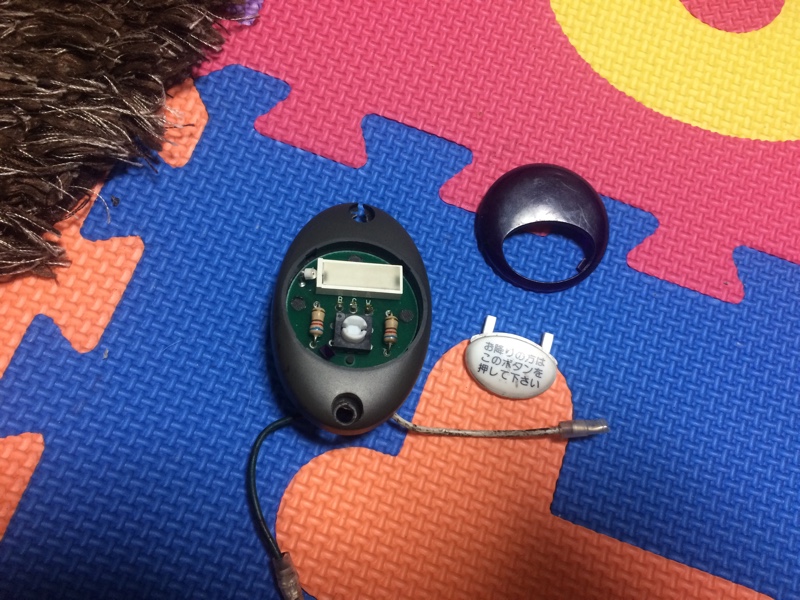

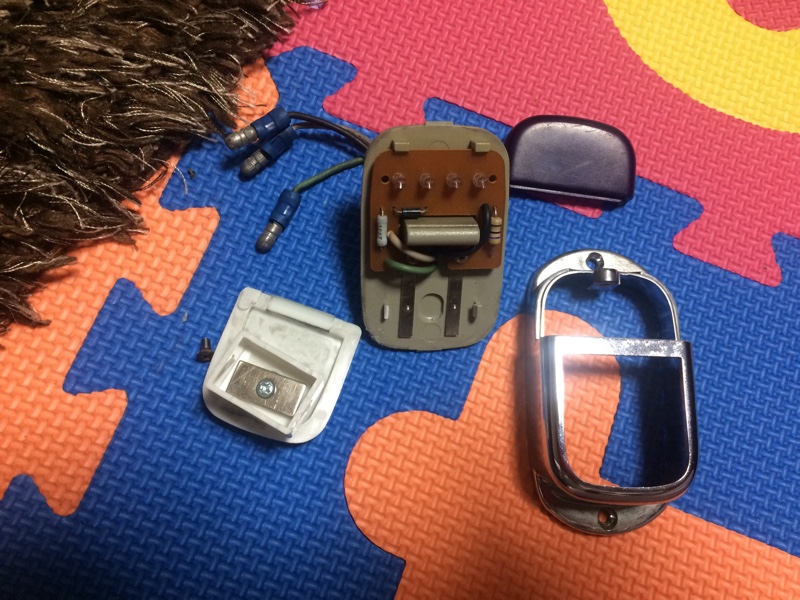

ついでに付いてきたボタンも分解してみる。

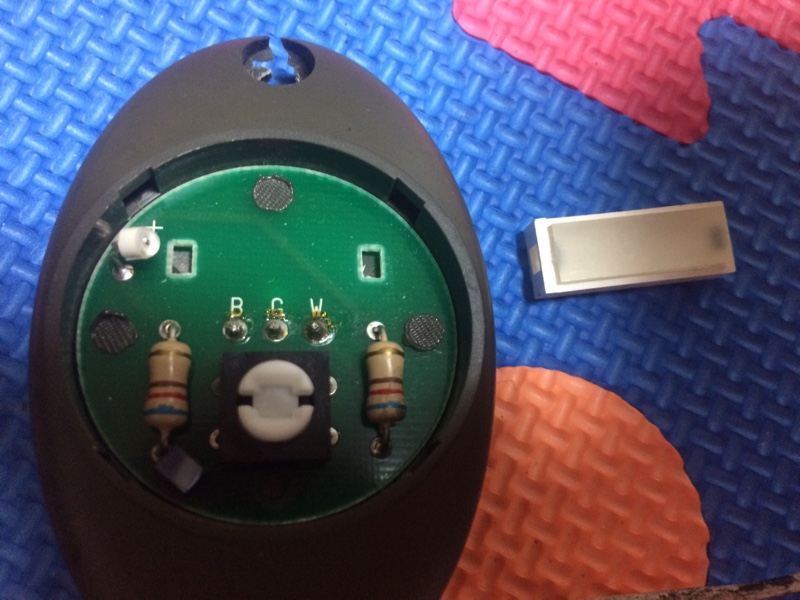

左上部にLED。白い箱に光を取り込みアクリルで光を均等にするのか。なるほど。

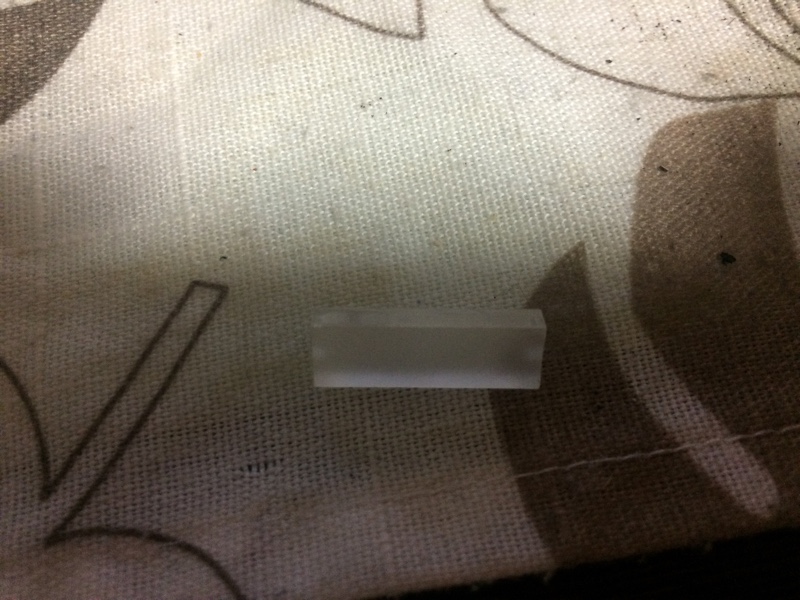

白い箱のアクリル部分。

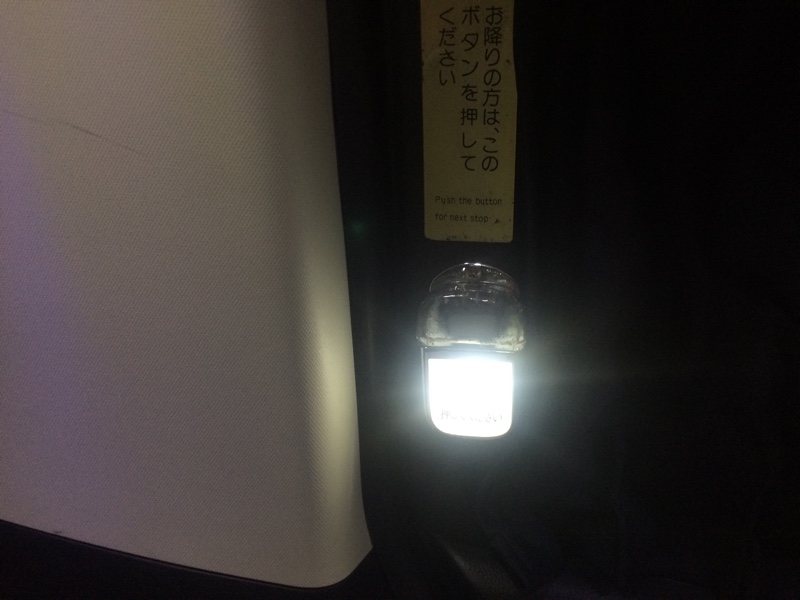

そういや私が内蔵したLED一点集中でかなり眩しい。写真で見る通り文字が明るすぎであまり見えず（笑）。調光ユニットかませばよかった(´･ω･`)。

とりあえず次のお休みにこのアクリル部品を既存バスガーに入れてみよう。

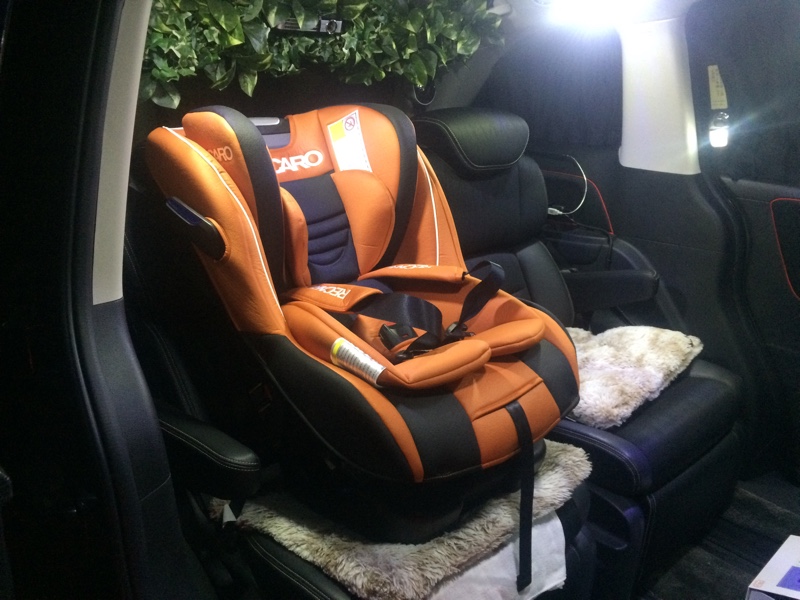

ついでに息子がめでたく体重10キロ越えましたのでチャイルドシートを前向きにしました。






やっと顔が見れる(*´∇｀*)

灯りをつけましょうぼんぼりに〜🎵

電装系にまったく疎い私であります。(´･ω･`)

ウィンカーを左右追加したいが、スイッチを設けたい。１つのスイッチで左右のオンオフ。

左右独立回路なので単純なのはスイッチ２つにすればいいのですが、、、見た目が(´･ω･`)

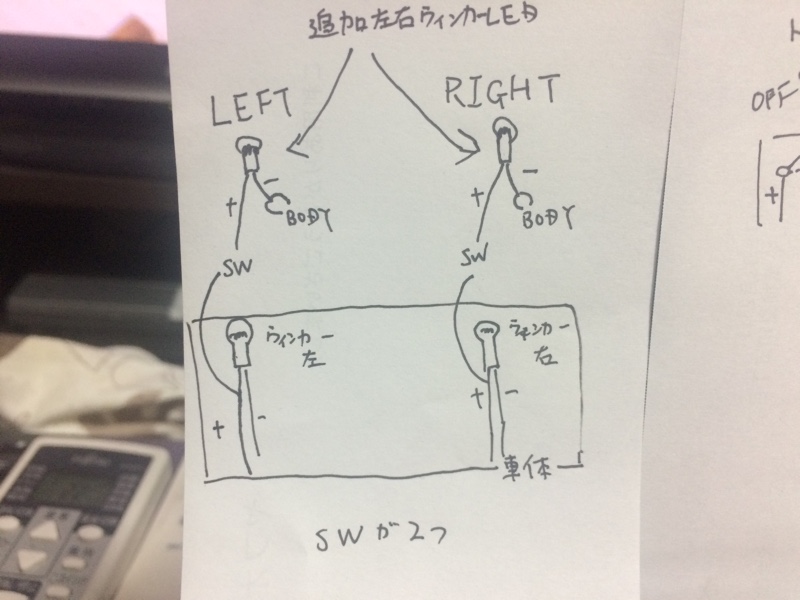

ちとお馬鹿なりに回路図を、、、

左右ウィンカーからプラスを分岐。
各プラスを追加する各ウィンカーへ。
簡単ですがスイッチは２つ。

二回路を１つのスイッチでオンオフを調べました。ヤフ知恵袋に同じ質問の方が、、、


http://m.chiebukuro.yahoo.co.jp/detail/q10140683975

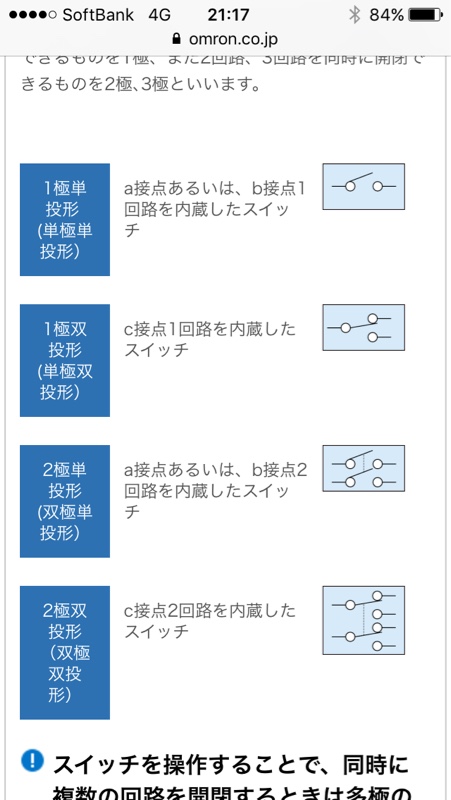

オムロンのでトグルスイッチがあるようです。エーモンはありません。

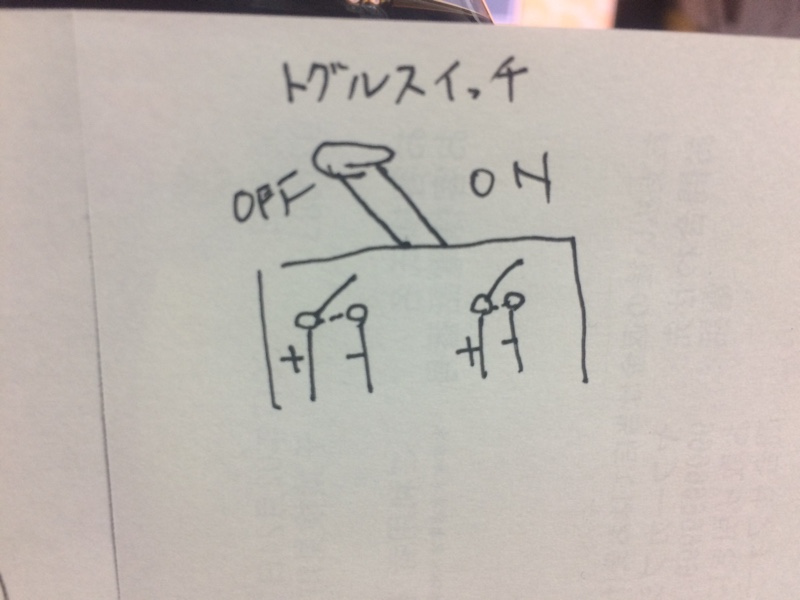

2極、双極単投型トグルスイッチ。




じゃぁここで買えば？と話になりますが、電圧、電流、電力の仕様が不明。そもそも車用のスイッチじゃないのでやはり怖い。

回答者が、、、

車の部品なら一つのスイッチでリレーを使用してその出力先を2つなり3つなりに分岐するのが通常です。
エーモンでも何でも良いので4極リレーを使用して＋コントロールでにリレーのトリガーにスイッチを付けてをやれば良いでしょう。
4極リレーで検索して下さい。
どの程度の電流を使うのかわかりませんので電流合計値の1.5倍程度の物を使用すれば安心です。

との回答。

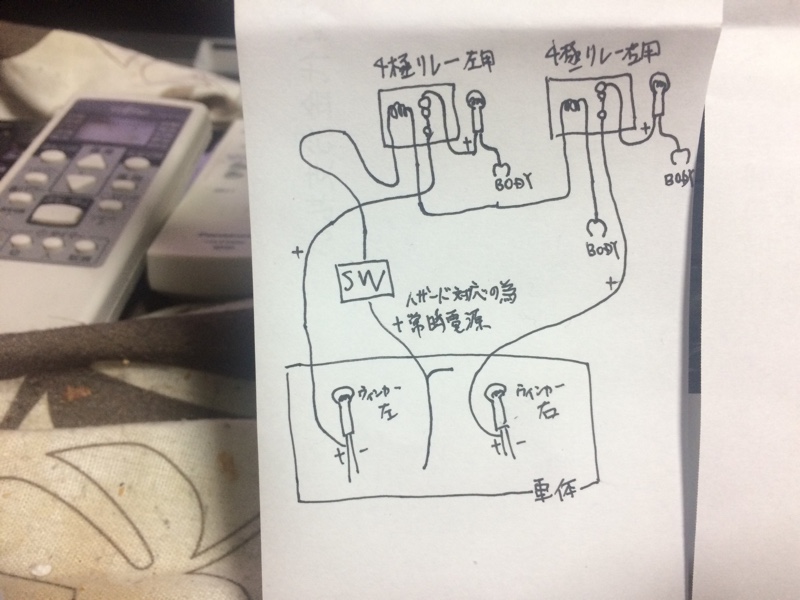

つまりリレーを使えと、、、、リレーイマイチようわからん(´･ω･`)。んで今日仕事しながら１日考えた回路図。

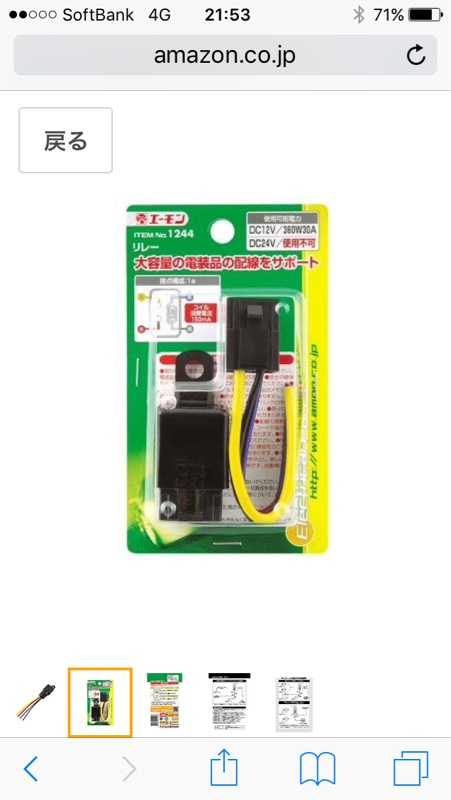

スイッチ１つになりますがエーモンの4極リレーを２つ、、本末転倒？（笑）








これ合ってるのでしょうか？
ハザード対策の為、常時電源からとるしかないかなと思ったのですが。これだとスイッチオン時、常に常時電源がアースに流れるのでバッテリー上がる？そもそも電気の仕組みがわからん（笑）

まったく馬鹿だ。馬鹿なりに勉強しますが限界(´･ω･`)。電装系はほんと怖いので毎回かなり勉強しますが、リレーは苦手、、、、
ショップにやってもらえばそれまでなんですが

どなたか詳しい方知恵を拝借。みなさまならどのような回路になりますか？

はぁ。疲れた、、、

そういえばスラッシュさんのサイトに掲載させて頂きました。ありがとうございます😊

http://www.slashowy.com/photo_gallery/user_image/makiba/makiba_main.html

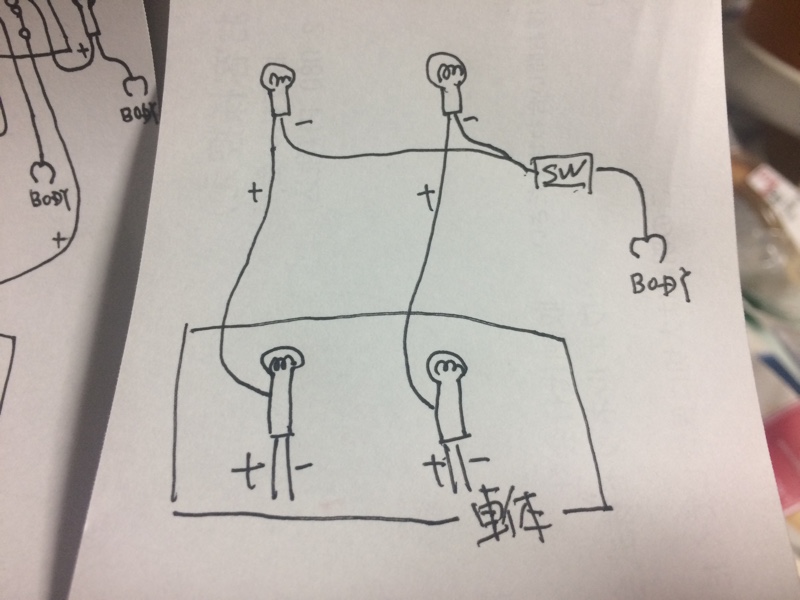

追加。がっちゃん先生の指導で新たに回路図描いてみました。
スイッチ=プラスとマイナスを接続しないといけないみたいな頭しかなく。(´･ω･`)


各プラス分岐して、新各ウィンカープラスへ。新ウィンカーマイナスを一本にしてその後スイッチ設けてアースへ。

如何でしょうか？先生(*´∇｀*)
