皆様、こんにゃ～(*^･ｪ･)ﾉ ｺﾝﾁｬ♪





ジョニー・デップです(*'-'*)ｴﾍﾍ


雨が降ったり降らなかったり、天気も不順( p_q)ｴ-ﾝ

涼しくなったと思ったらまた暑くなったりと～


皆様健康管理にはお気を付け願いますｍ（＿ ＿）ｍ



さて～

先日の、コンビニ事件のブログ、皆様よりたくさんの温かいコメント等頂きまして、そのおかげでくすぶっていた私も晴れやかに…？


子育てって大変ですな、と改めて実感した次第でございます。。。

イイね！やコメントを頂いた皆様、この場をお借りして感謝申し上げる次第でございます((-ω-(‘ω’〃)ﾍﾟｺ




タイトルにも御座いますが～


イジリネタもそろそろ切れてきたところで～


毎回ザリガニの生態などうPし続けるわけにもいかず～


何かないかと思案していたところ～



そういえば、まだあれが試作段階(￣ω￣;)！！


そろそろ実用化に向け始動せねばっ!!( ; ﾛ)ﾟ ﾟ


というわけでいろいろネットで部品を物色～


先日到着!!!!!!(ﾟﾛﾟ屮)屮

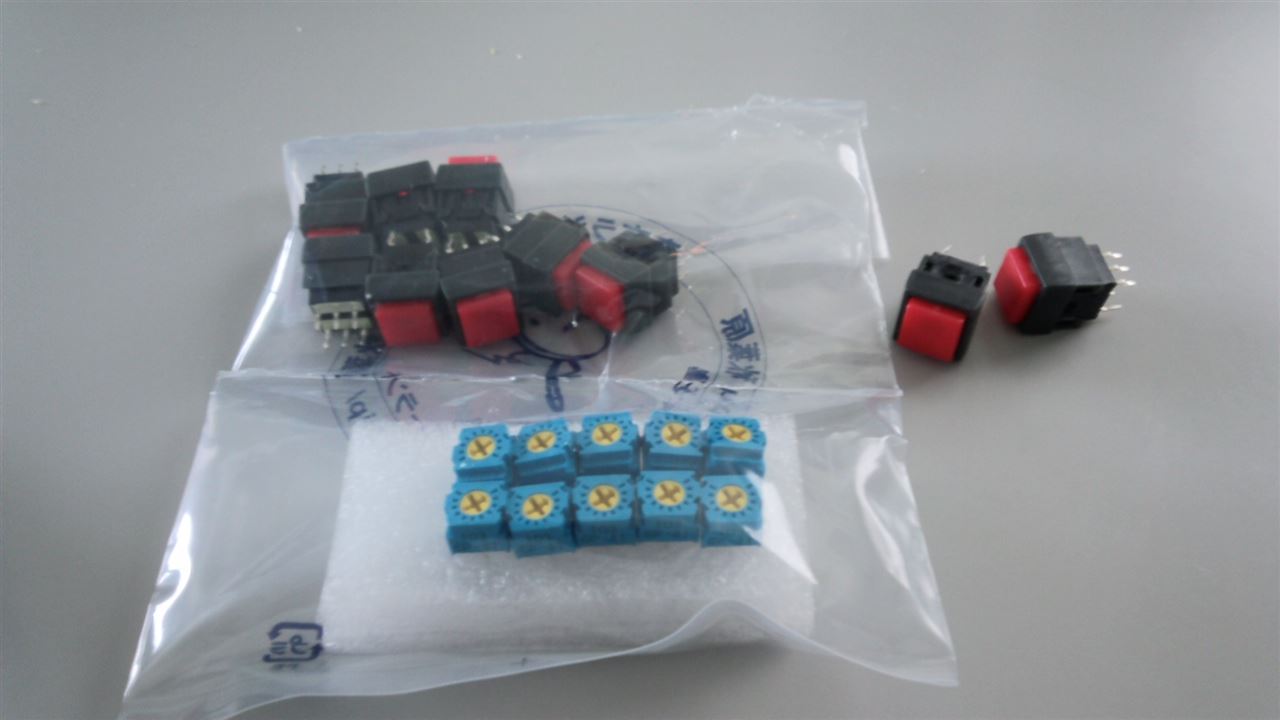

こんなん来ましたけど～～



こ～れは～な～にかとた～ずねたら～


べんべん！！


以前試作してみたアレでございます。


そのアレに少々いたずらして実用化いたします。。



そうなんですよ、川崎さん(;￣Д￣)なんじゃと？

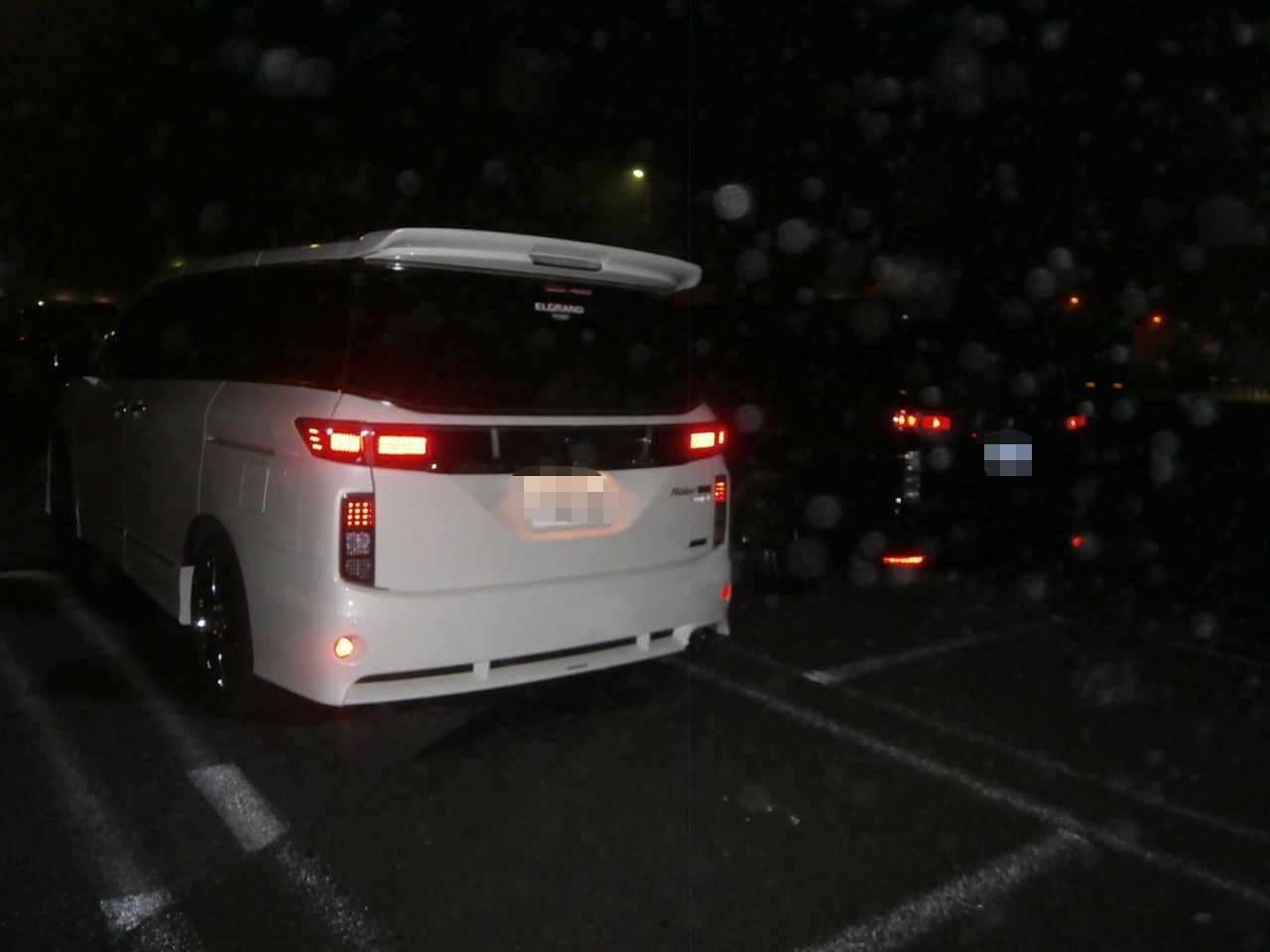

8月頭に行ってきた東北ドライブ中にあるお方とプチさせてもらった際、、


あるお方のオシリにムラムラ(*/∇＼*)ｷｬ

やっとELさんのハイパフォブラックライン(･ิω･ิ)╭☞ ﾄﾞﾔｯ


以前からやろうと思いあのブツを試作していましたが～

改めてあのお方のオシリを思い出し～


またまたムラムラ("▽"*) ｲﾔﾝ♪


　　宣誓っ！！

　　われわれっ！　選手一同はっ！！













　　スポーツマン　ヒップにモッコリ(￣ω￣;)！！






というわけで、


以前の試作品がこれ。。


ブレーキ・テール同時4灯化キット（仮称）でございあす(-ι- ) ｸｯｸｯｸ


その際の整備手帳です↓

ブレーキ・テール同時4灯化キット（仮称）を試作してみました。


こいつに先ほど到着したブツを付け少々改良したのが～



ブレーキ・テール同時4灯化キット（リニューアル版）(￣ω￣;)！！


仮称の部分が変わっただけですが…




じつは、ロアのテール点灯させるのもよろしいのですが、純正復帰するのにいちいちロアテール外したりするのも面倒(´･ω･`

エーモンのスイッチなども意外といいお値段しますし～

室内にスイッチと配線引き込むのも意外と手間｡ﾟ( ﾟஇ‸இﾟ)ﾟ｡


以前の整備手帳でアッパーにもこの回路の半分を付けブレーキ点灯させてありますが、

その回路2個付けても配線ゴジャゴじゃになりそうなので～


何とか1回路に集約出来ないものかと、ない頭で考えました(´･ω･`

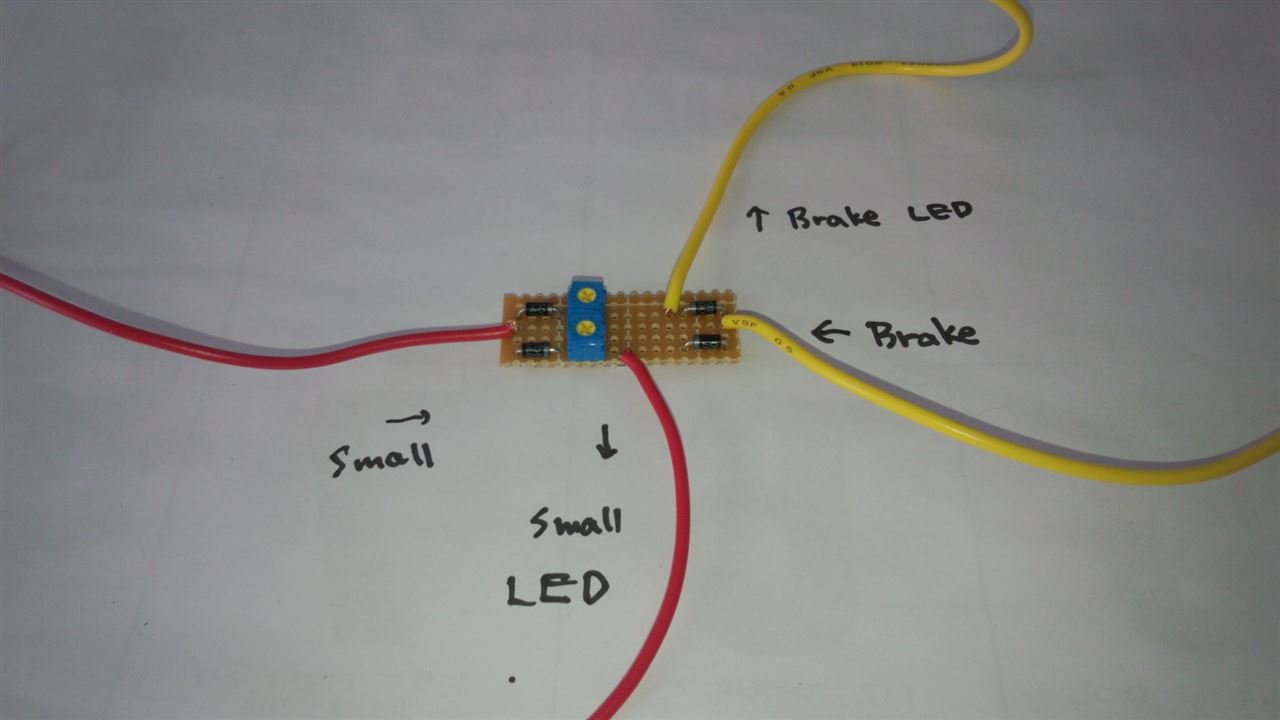

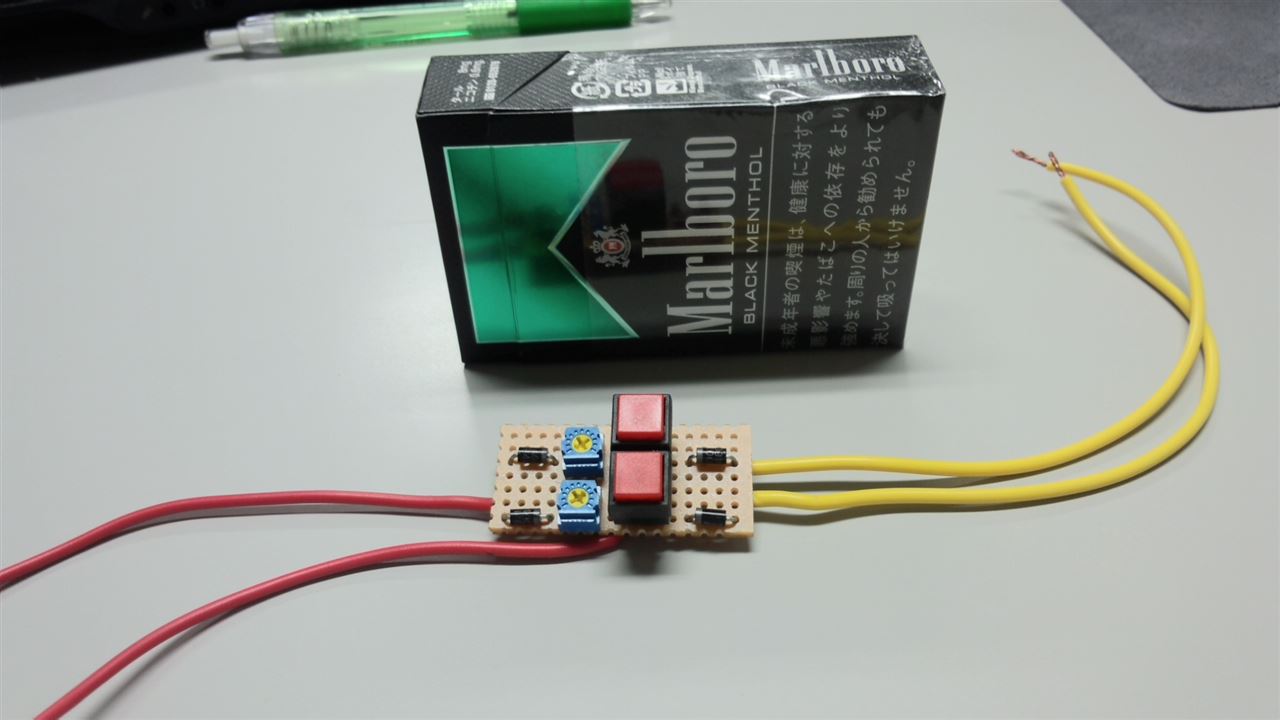

で、できたのがこれでありんす(｀･ω･´)




黄色線をブレーキ線に割り込ませ、赤線をアッパーサイドのスモール線に割り込ませます。

スイッチを付けたので、ロアのテールのon/off、アッパーのブレーキのon/offができるようにしました。

テールの光量も可変抵抗の

　♪ダイヤル～　回して～　手を止めた～

　でなくて、光量の調節も独立でできるようにしやした(｀･ω･´)


このスイッチがなかなか無く、

押している間だけON！のモーメンタルというのはたくさんありますが、

押してロックがかかりON！となるオルタネイトというのは基盤に付けられるのがなかなか見つからず…なるべく小さいほうがいいし…


で、ようやく見つかったのでございます。。。


以前の基盤では、可変抵抗は１ｋΩでしたが、減光の幅が小さかったので、

今回１０ｋΩを調達。。それぞれ10個づつお頼み申し、送料手数料込約３,０００円のお買い物でした。。べんべん。。


スイッチの大きさに合わせ、基盤の幅が少しだけ大きくなっております。。


で、点灯試験とか行い、無事おKでしたので～

暇見てもう片方分作成し、車に取り付けてみたいと存じます('ω'*)アハ♪


その試験の模様はフォトギャラリーにでも後程うPします(｀・ω´・)+









で、ですよ(;￣Д￣)なんじゃと？

この回路の名前、長すぎて呼びずらいのでいい名前何かないか思案して御座るのですが～

ちょっと考えた案…





案その１




先日、日本女子バレーのワールドグランプリ、銀メダル！でしたが、


強かったですね～～( ＾o)-o<ﾊﾟｯﾊﾟﾗｯﾊﾟ~♪お♪め♪で♪とぉｰ♪♪


火の鳥日本の監督、真鍋監督が打ち出した新戦術、


ありましたね～(￣ω￣;)！！


ん？みてない？


その名は((=￣□￣=;))ﾅ､ﾅﾝﾄ!!













　ハイブリッド～



















あら、..･ヾ(。￣□￣)ﾂ　ｷﾞｬｧ!!

まちがえたｬﾊﾞｨｮ!!o((´・д・`〃≡〃´・д・`))oｧﾀﾌﾀ


























うげっΣ(￣□￣！)

ちょっと似ていたものでヾ(･ω･`


Hybrid 6でございます(｀･ω･´)


この名前を～









頂くわけにはいかないので～







そのままいきま～す"Ψ|｀┏ω┓´|Ψ"ﾌﾞﾋｬﾋｬ!!


案２はありませ～ん( ＇∇＇)ｳﾌﾌﾌﾌ


皆様もしなにかいい名前がありましたら命名お願いいたします((_ _(-д- ｡)ﾍﾟｺﾘ






ハレンチのアッパー・ロア付ければ無用なのですが～


わたくし、そのようなものを購入できるほどの先立つものもさっぱり御座いませんので～


あくまでパッと見誰にもわからない自己慢貧乏チューンでございます。。。



車両に付けた具合はまた後程ということで…





久々に車ネタとなり、目～出たし、目～出たし(*￣Oﾉ￣*)ﾎｰｯﾎｯﾎ!!



ではまた会おう"Ψ|｀┏ω┓´|Ψ"ﾌﾞﾋｬﾋｬ!!

(^-^*)/ｺﾝﾁｬ!


梅雨に入り、なんだか不安定な天気が続いております(+_+)

降るのかと思えば降らず、降ったと思えば怒涛の雨。。。

先日報告した通り、現場は水没。

本日も朝降っていないと思い現場スタートしてみたら、昼から大雨。また水没の予感。。。。


というわけでブログぁPできる暇ができてしまったのでぁPしている次第でございますm(__)m



いつもご覧の皆様、 いつもハシタナイところばかりお見せしてしまい申し訳ございませんm(__)m
心よりお詫び申し上げますd(>∇<；)ゆるちて♪





















 申し訳ありませんでした@(;･ｪ･)@ﾉ　反省…






では、心を入れ替えて、

参りましょう～(*´σｰ｀)ｴﾍﾍ





















先日始まったLEDリフレクターの打替え計画ですが、

先日ブツも到着し、元電気屋さんも本日ご出勤のため、

打替え始まりました～"Ψ|｀┏ω┓´|Ψ"ﾌﾞﾋｬﾋｬ!!

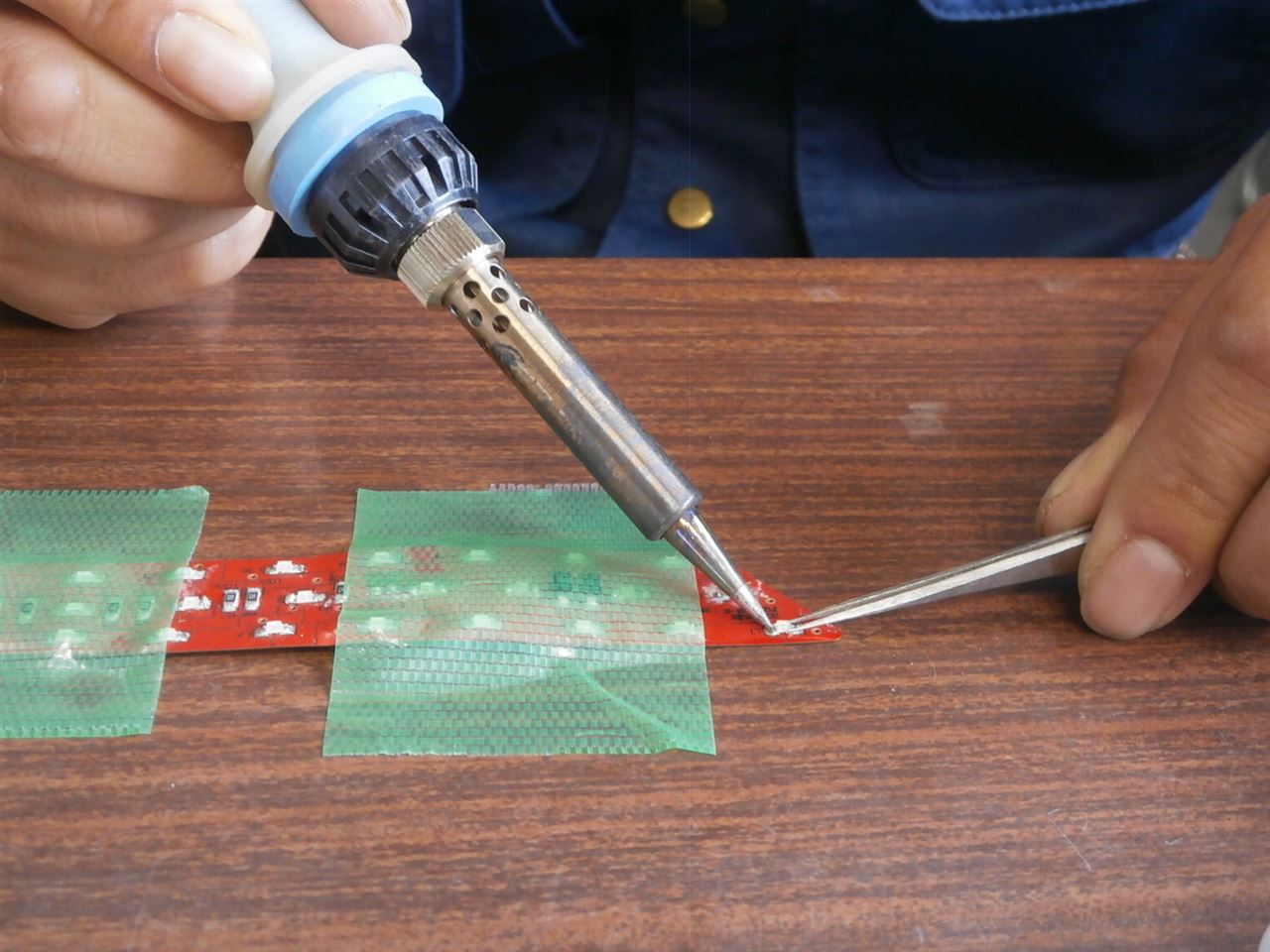

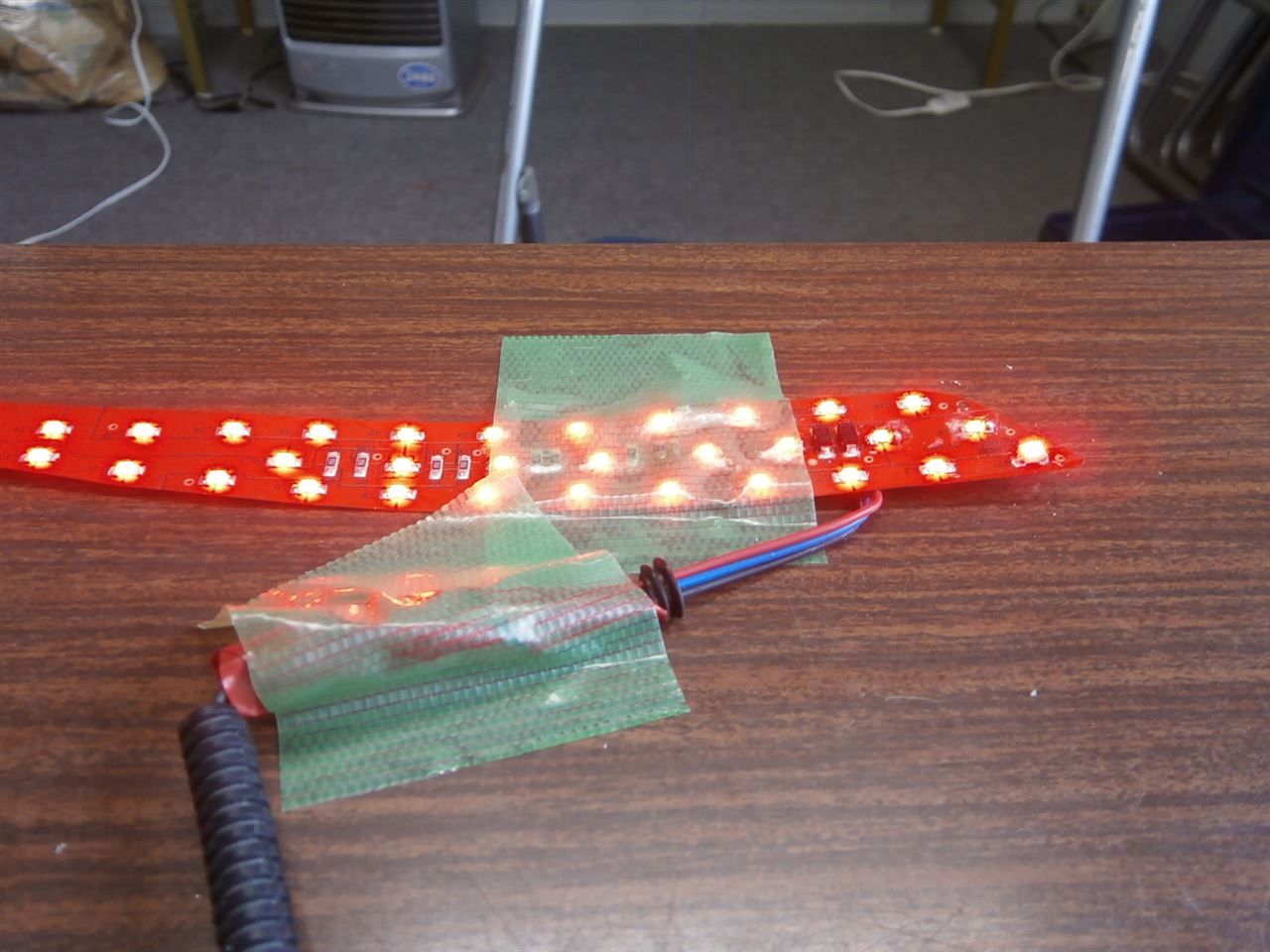

こんな感じでスタート～。。元電気屋hidehiko0523さんによる作業です。

元の3216チップを外し、試しに新しい3528チップを1個付けてみます。




うを～～っ!!　　　(￣皿￣)うしししし♪　　　　　
点いてくれました。画像の右の端っこです。
他のと比べて格段に明るくなってますね(^_^)v

冒頭の画像は外した3216チップと購入した3528チップの比較画像。

3216はほんとに小さい。。。3.2㎜×1.6㎜ですから。

老眼鏡かけても見えませんです^_^;








では、この調子で。。。
１個外し、1個付け、点灯試験。。。
わたくしは手元で点灯試験の係りを行いました。
1個付くたび、うを～～ッ!!　声を上げながらどんどん打ち替えられていきます。

彼が、
 おれ、こんなのはじめてなんす(#^.^#)　　と言ったのは５～6個終わったころ。

(; ﾟ ﾛﾟ)ﾅﾝ!( ; ﾛﾟ)ﾟ ﾃﾞｽ!!( ; ﾛ)ﾟ ﾟﾄｰ!!

 でもいろいろ知識とテクはあるので、打替え作業もだんだんスムーズになり

あれよあれよという間に、、、



 画像で言う下の列、15個ほど完了の状態です。
LEDのつぶつぶも大きく見えますね(#^.^#)


こんな調子でどんどん進んでいきま～す。。。


で、35発打替え
か～んりょ～う"Ψ|｀┏ω┓´|Ψ"ﾌﾞﾋｬﾋｬ!!の図がこちら↓






























　　　　　　　　　　　　　　　　　　　でしっ！！

























　♪あいたかった～＼(゜ロ)

















 　　あいたかった～(ロ゜)／


















　　 あいたかった～＼(゜ロ＼)(／ロ゜)／


























　　　　　　　　　　　　　　　　　　　でしっ！！




















大変お見苦しいところを見られてしまいました^_^;
申し訳ございませんm(__)m














肝心な打替え後の画像でございますが、、、

すべて完了したのち、整備手帳にでもぁPしようと思いますので

興味のある方はその時にでもご覧くださいませ。。。



その時までの

　お・た・の・し・み((* v v)。 ﾊｽﾞｶｼ


なんだかんだで1時間少々の時間で35発打ち替えることが出来ました。

おかげさまで、打替え後は格段に光量がぁPしました(V)(￣∇￣)(V)ｳｯｼｬｯｼｬｯ

ただし、減光させる抵抗が少し小さいので、減光する幅は変わらないため、

 減光させてもそれほどの変化を感じられません。

なのでその辺はスモール線に可変抵抗をかますなどして光量の変化を出せるようにしてみたいと思っております。

しかもリフレクター、片側はまだ車両の方にくっついております。近々にそいつも外し打ち替えてみたいと思います（私がやるわけじゃありませんが）。














では、これからリフレクター取り外しにかかりますので。。。。。
(*・ω・)ﾉ●-●ﾌﾞﾗｼﾞｬｰﾌﾘﾌﾘﾊﾞｨﾊﾞｨｯ!!


























りふれくた～　とれないわ～ん♡






((((o´ω｀o)ﾉｺﾝﾆﾁﾜｧ♪♪


急に暑くなったと思ったら、もう梅雨入り直前(+_+)

皆さん、体調はいかがですか～??　体壊さないようお気を付け下さいませ。。。




ところで、先日点灯不良のためかち割ってみたLEDリフレクターですが、

本日より元電気屋 hidehiko0523 さんが現場に戻ってきたので、


さっそく調査を依頼しました。

先生、((ﾉ(_ _ ﾉ)ﾖﾛｼｸｵﾈｶﾞｲｼﾏｽ

 テスター当てながら～あーだこーだ。。。











ここは～、通ってる
ここも～、通ってる、

やはり左側の5個のLEDのうちどこかの半田不良らしく、
熱を充てすぎ、色が悪いとのこと。ここの半田をとって、もう一度つければだいじょぷでしょう　とのこと。

一応わたくしの考えていた、５LED×7列という予想はあっているみたいです。












でも、直すだけではおもろくないので、

　こんなんでうちかえるのはどう～？なんて先生に違うチップのデータを見せてみました。

 基板に半田ができればおKという返答。

 ぢャ～、チップ用意するから打ち替えて((ヾ(○･ω･)ﾉ☆･ﾟ::ﾟﾖﾛｼｸ♪

頼みましたら、あーだのうーだの言いながら、快く請けていただきました＼(゜ロ＼)(／ロ゜)／








 というわけで方向性はチップ打ち替え"Ψ|｀┏ω┓´|Ψ"ﾌﾞﾋｬﾋｬ!!

いまの3216サイズから3528サイズに打ち替えます。

基板から違うの作るのもいいという話もありましたが、今の抵抗などもそのままでいけそうなので打ち替えでいきま～す(^^)/


 ちなみに打ち替えるチップはこれ。。。。

























 あらっっっ(〃ﾟдﾟ；A　ｱｾｱｾ・・・

間違えましたm(__)m

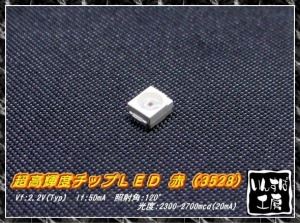

 これ。。いんすぱ工房さんの3528チップ。
光度2300～2700ｍｃｄとなっています。


他のもいろいろ探してみましたが、20ｍAで800ｍｃｄとかぐらいで明るい方だったので、ここは少々奮発"Ψ|｀┏ω┓´|Ψ"ﾌﾞﾋｬﾋｬ!!

いまの3216チップの光度が400ｍｃｄ位か、それ以下なので、
単純に5倍くらいは明るくなる計算です(*＇∇＇)ｳﾌﾌﾌﾌ


というわけでさっそく先ほど発注しましたとさ＼(゜ロ＼)(／ロ゜)／

 どのくらい明るくなるか、たのしみでござるな(*^日^*)゛ｸﾞﾜｯﾊｯﾊ





余談では御座いますが、、、、




















先日大規模な交通取締まりに出くわしまして^_^;・・・・・・

かなり有名な方が取り締まられていたのを目撃してしまいました((=￣□￣=;))ﾅ､ﾅﾝﾄ!!

こんな有名な方も捕まってしまうんだと、わたくしも身が引き締まる思い。。。。。






































(」ﾟﾛﾟ)｣(｣ﾟﾛﾟ)｣(｣ﾟﾛﾟ)｣ｵｵｵｵｵｯｯｯ




















なにはともあれ、皆様安全運転、よろしく(m。_。)m オネガイシマス







ではまた(^_^)v
