2018年05月23日

水漏れイタチごっこ

昨日点火系リフレッシュしたジム二。

ずっと朝一番は調子悪かったが、、、



今朝は絶好調♪

いきなりアクセル全開でも全く失火ナッシング♪

やっぱ点火系だったな~。
これで踏めないストレスから開放されるわ♪


と、気を良くしてたんだが…

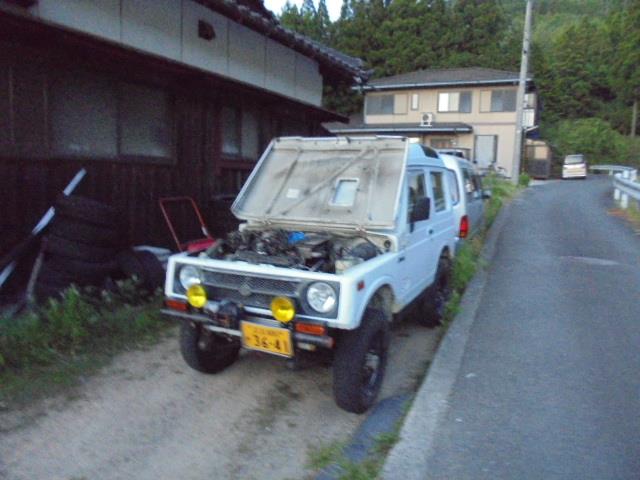

昼休みにジムニー動かしたら、、、



またクーラント臭い!

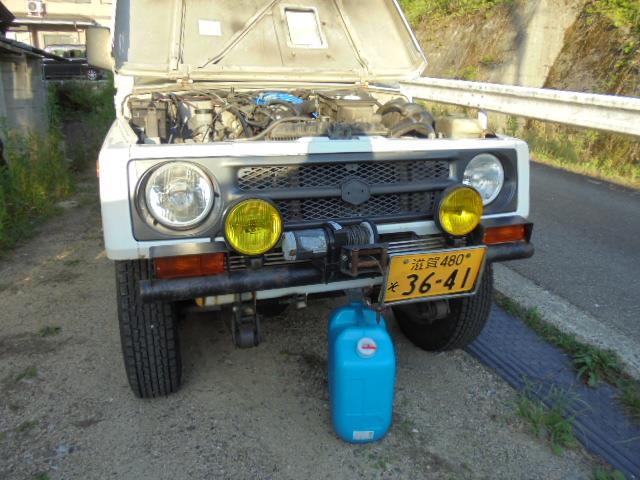

ボンネットを開けるとリザーブほぼ空。

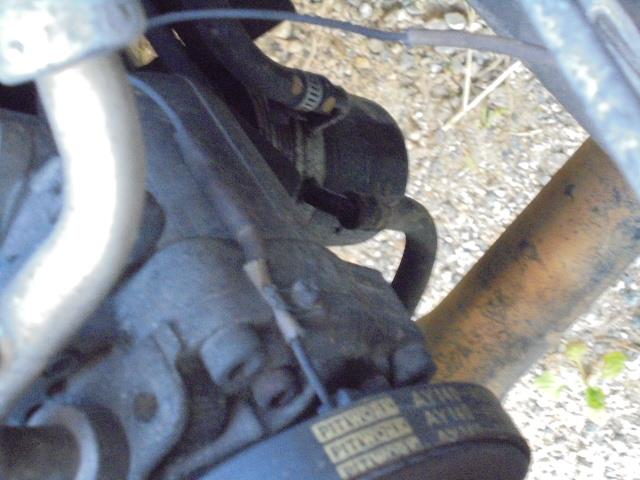

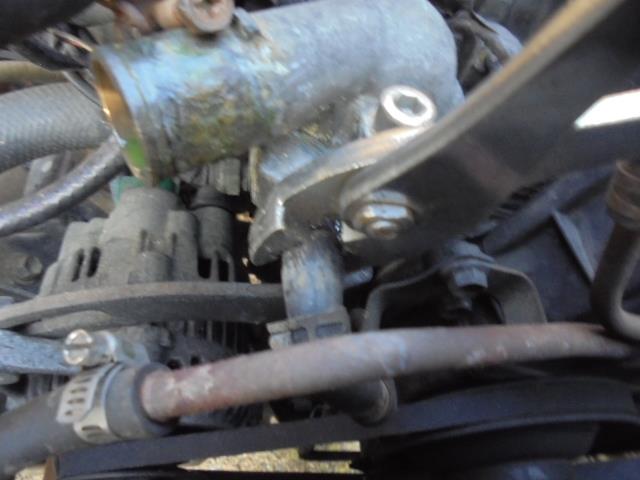

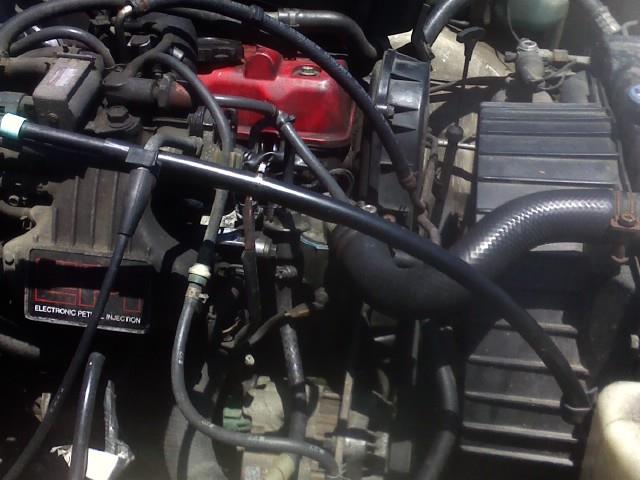

Egフロント側のインマニ下からオルタに盛大にLLCが垂れてるオワタorz

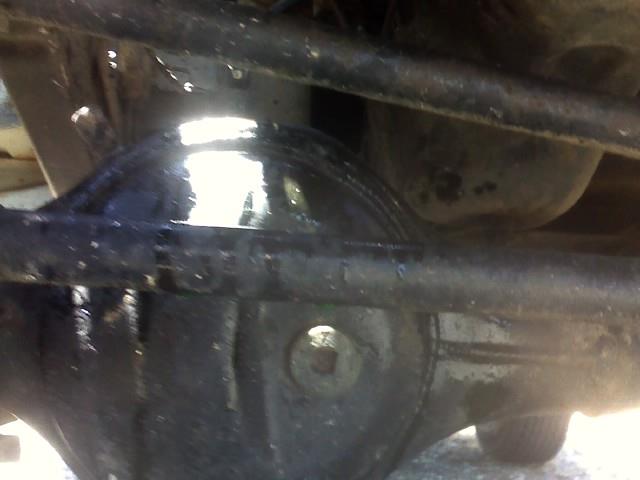

フロントデフもLLCまみれ。

ん~?今度はどこからだ~?
まさかインマニのGKじゃね~だろうな~?
それだと面倒だぞ(汗

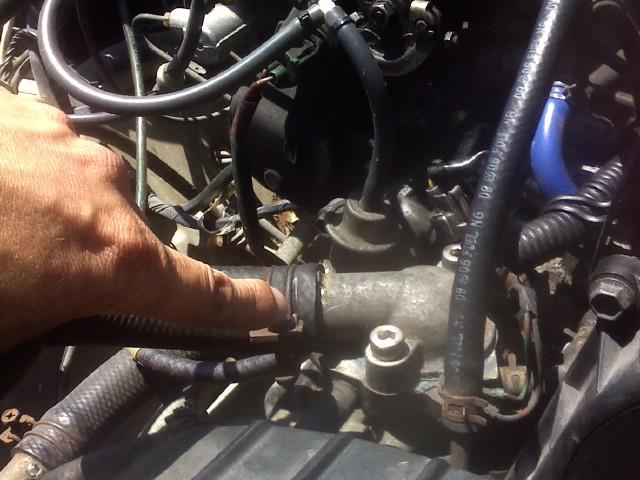

リーク箇所発見!
サーモキャップとアッパーホースの繋ぎめから。

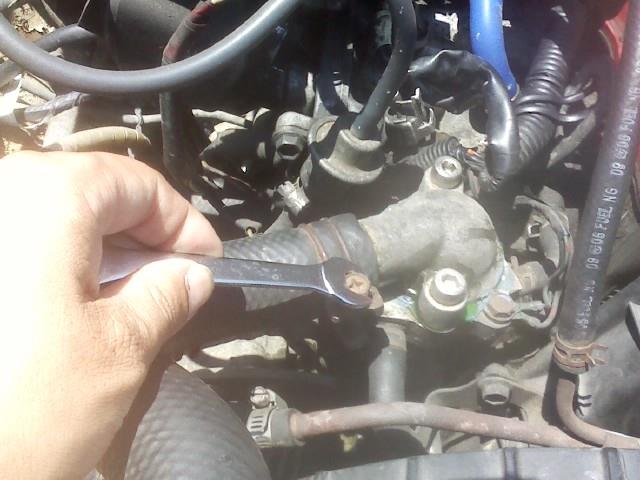

ホースにぎにぎしたらピューっと噴き出して来た、、。



一応バンド増し締めしといたが、、、何か対策せなイカンな。


あっちを直せばコッチが漏れるで、もうイタチごっこですよ!



とりあえず帰宅したアフター5、予定どうり漏れそうな水周りホースの交換と、昼に漏れたアッパーホースの対策作業開始!

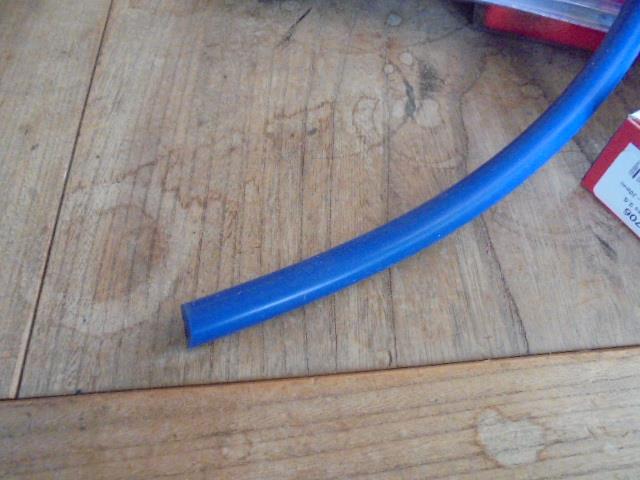

破れそうなくたびれた純正ホースをシリコンホースに交換する。



純正クリップ再利用だとホースOD太くて作業性悪いんで、小径のホースバンド取り寄せといた。

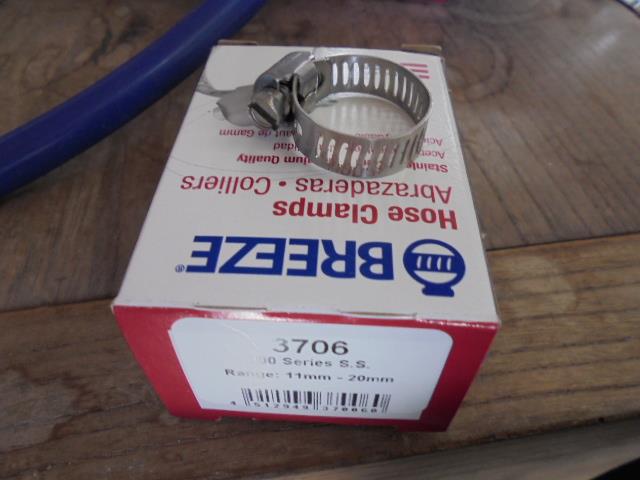

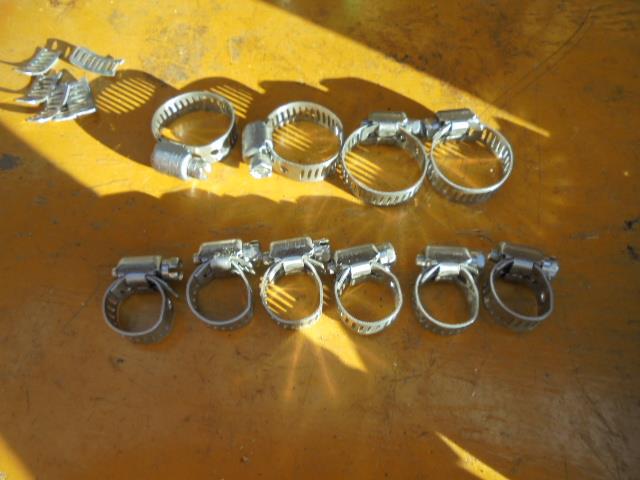

トラスコ売りのBREEZEステンレスホースバンド11mm~20mm、10個入りで\700となかなかのコストパフォーマンス♪


なんだけど、、、



太くね?
ホントに最小11mm絞れるのん?

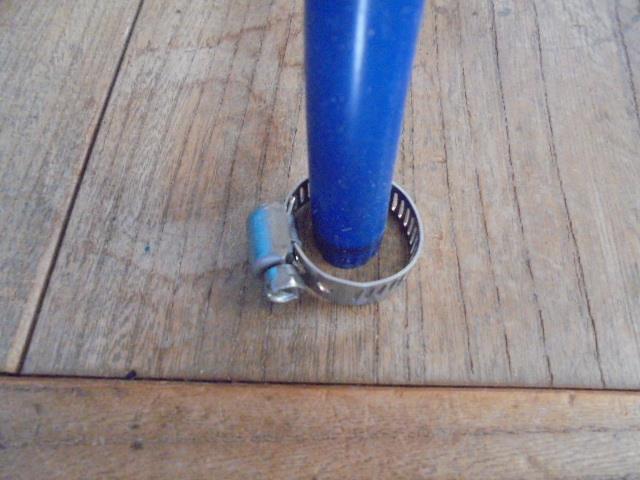

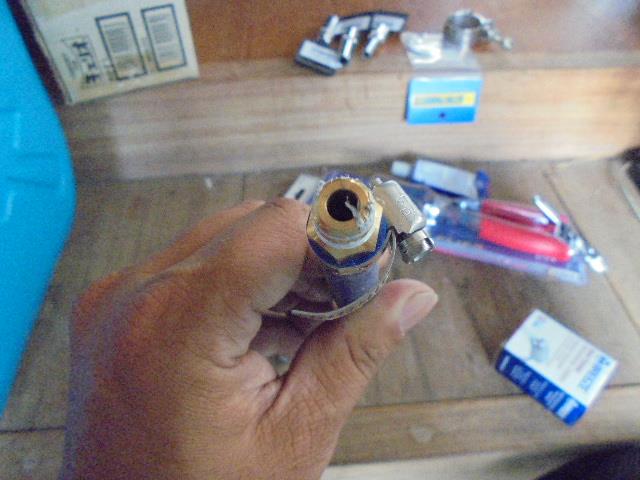

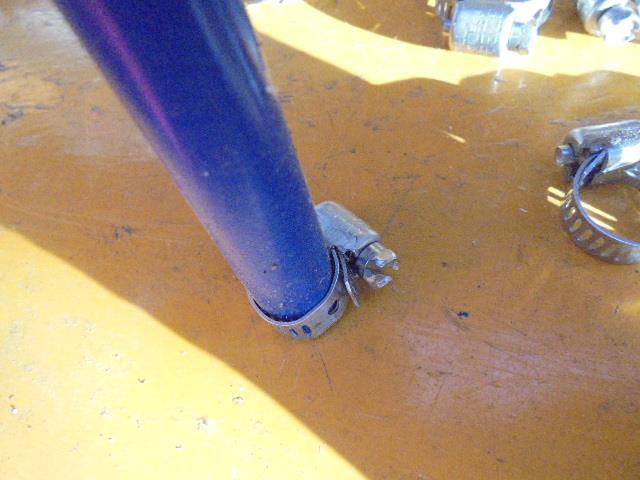

試しに8パイニップルに締め込んでみた。
たしかに絞れるが、、、バンドの突き出しが長くてこれは美しくないな~…。



て事でちょっと内職する。

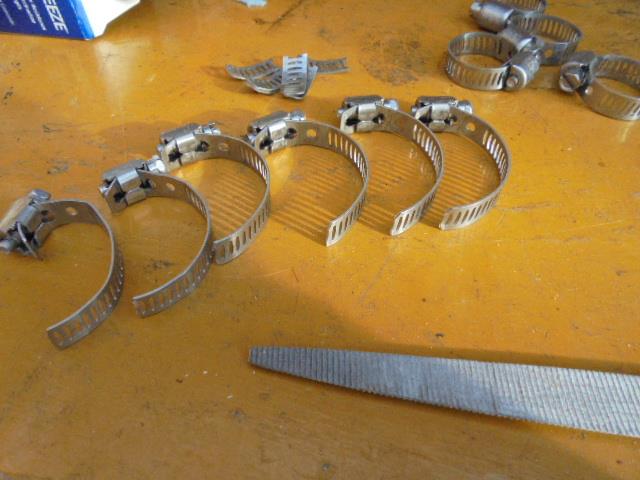

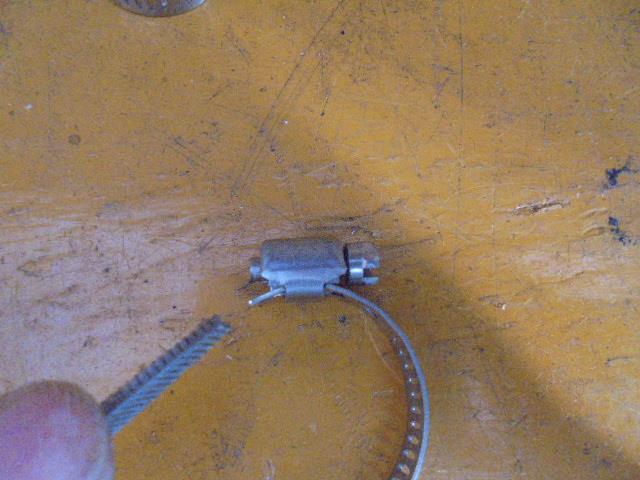

バンドの余分な長さを予めカット。
後で怪我しないようにカットした端はヤスリで仕上げ。



で、もうひと作業。
差してる部分を、、、

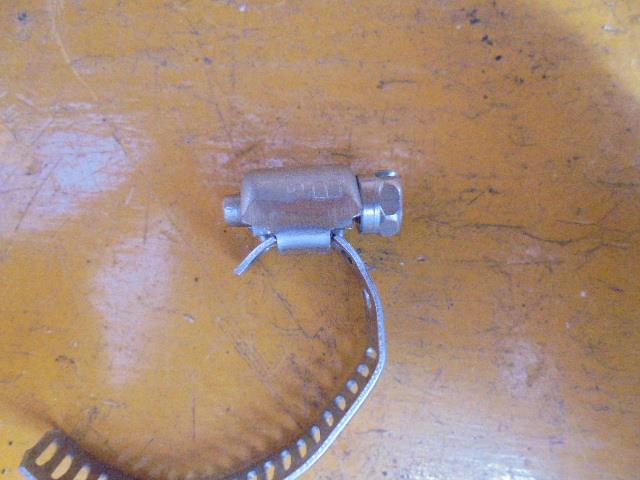

予めちょっとキツめに曲げておく。
これやっとかないと絞って行く中でバンドの溝が引っ掛かって絞りにくい。

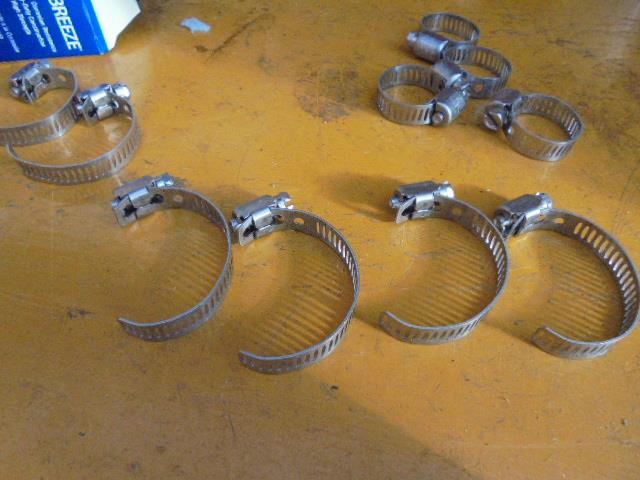

はい、内職完了♪



ピッタリサイズで美しいですねぇ~♪



ではLLC抜いて交換開始~。

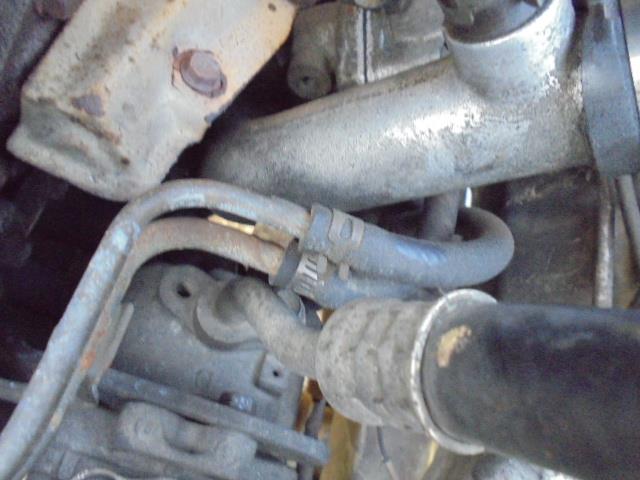

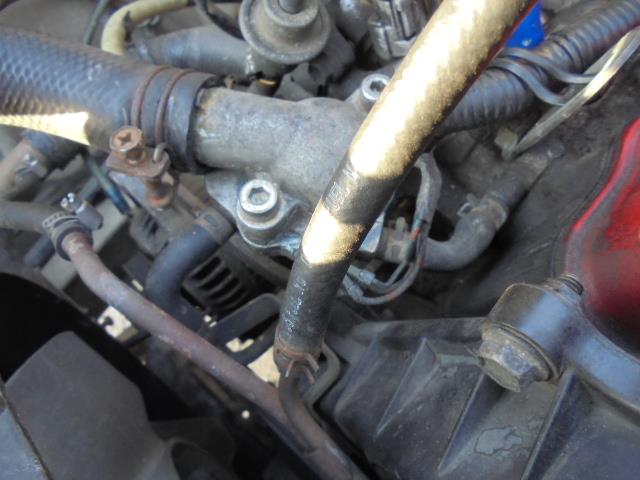

交換するのはインマニ~サーモハウジングのホースと、サーモハウジング~水冷オイルクーラーへ向うパイプに繋がってるホース。



サーモハウジングから来てるパイプ~水冷オイルクーラーのホース。
この3本がヤバそうなんで換える。


ちなみに、、、



水冷オイルクーラー~タービン、タービン~ロワホースの3本のホースは、ホース自体も純正よりゴツイゴムホースになってるし、抜け止めも純正のクリップからバンド締めに換わってるんで、ここは一度交換してあるっぽい。
触った感じも問題ないんでココはこのままにしとく。

で、この前漏れたインマニ~スロットルボディーのホースの反対側、インレットパイプに繋がってるホースも、インレットパイプのリーク直した時に外したけど特に問題ない感じだったんでひとまずそのままで。

とにかくインマニ周りの短くて曲げのキツいホースがどれもヤバい感じになってる。
長めで曲げ半径の大きいホースは無理な力がかかってないぶん持ちがエエのかも。

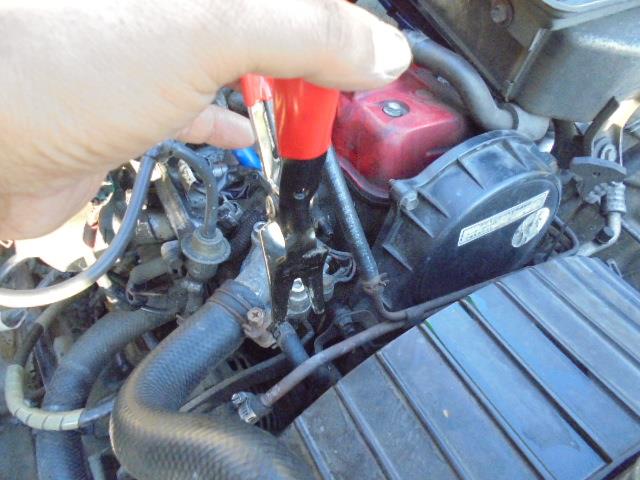

コイツが使えると固着ホース抜きラクなんだけど、狭い場所だと使えないんよね~…。

ホースがヘタって膨らんでるからクリップをズラすのも一苦労する。
膨らんでる→破れかけって事。



抜けない固着ホースはこうやってプライヤーで挟んで横方向に一回ネジネジして固着を解いてやると簡単に抜ける。

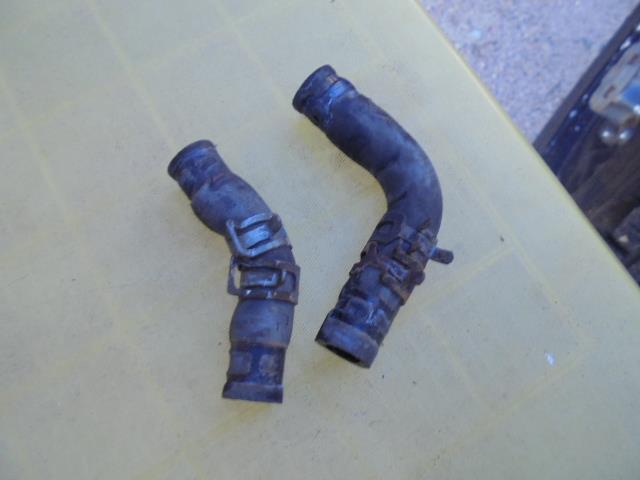

まずはサーモハウジング周りの2本取り外し。



シリコンホースを必要長さ切り出してさっき内職したバンドで固定。
うん、バンドの余りも長過ぎずスッキリ♪

お次は今日の昼に漏れたアッパーホースの対策。

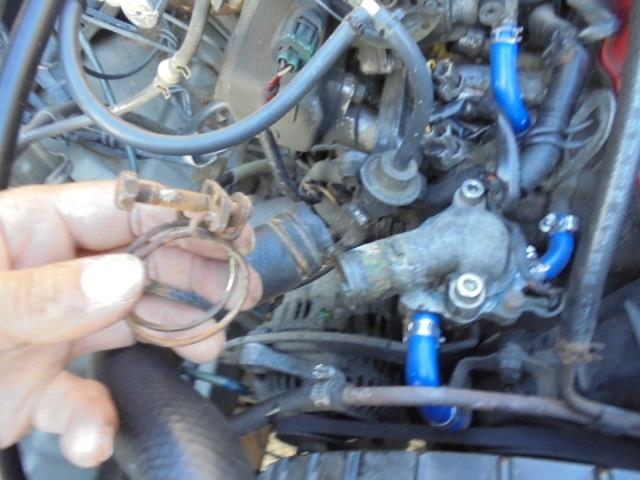

純正ホースクランプは純正で良くある針金で出来てるヤツ。
コイツは細いぶん面圧高くかかって良いんだけど、使い古したホースだとクランプの跡が深く付いちゃって一杯締め込んでもホースを締め切れなくなる。

まぁホースを新品に交換すればエエんだが、今回は間に合わないんでホースそのままで、、、



コイツを使う。

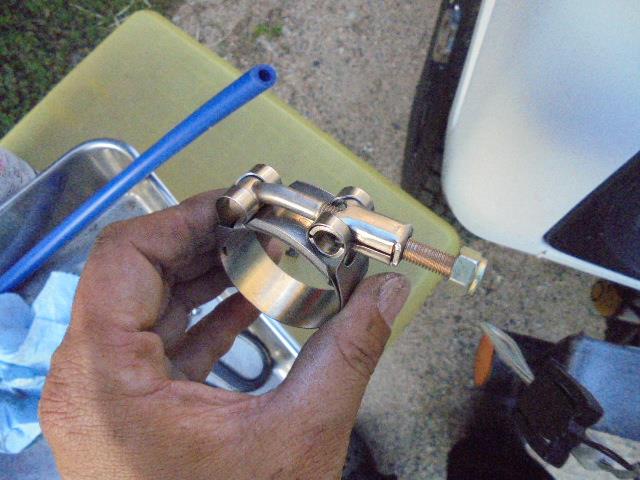

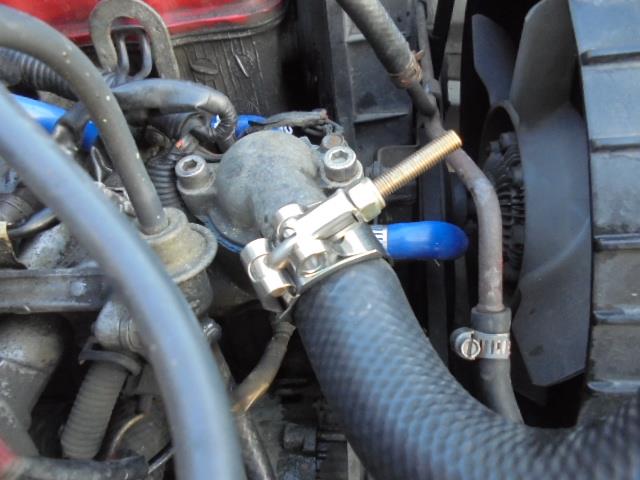

俺が一番信用してるホース締め部品、Tボルトクランプ。
たまたま手持ちで合うサイズが1個あった♪



コイツは高トルクを均一にかけられるんで、余程の事が無い限り閉め込んだ部分の隙間から漏れる事は無い。
その代わり値段は普通のホースバンドより高価だが。
ホースにヒビとか入ってたら勿論ダメよ。

本当はアッパーホースもロワホースもシリコンホースに交換して、全箇所Tボルトクランプで締めたいんだけど、、、それは今週末の旅から帰ってからだな~。

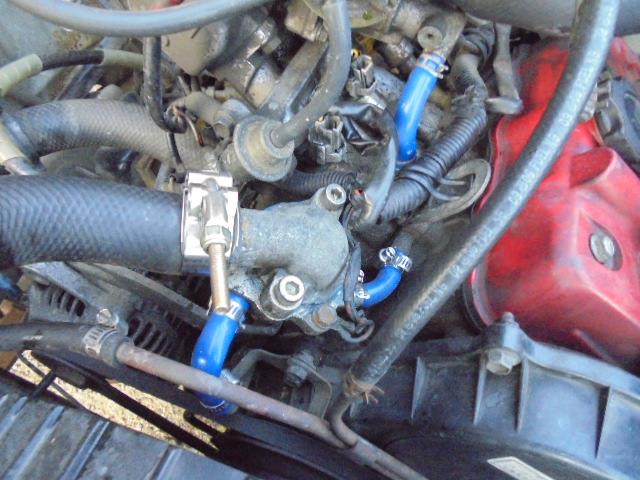

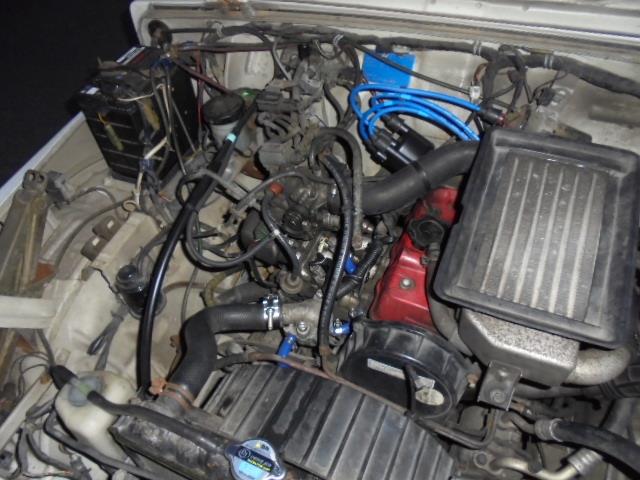

ひとまず上周り完了。

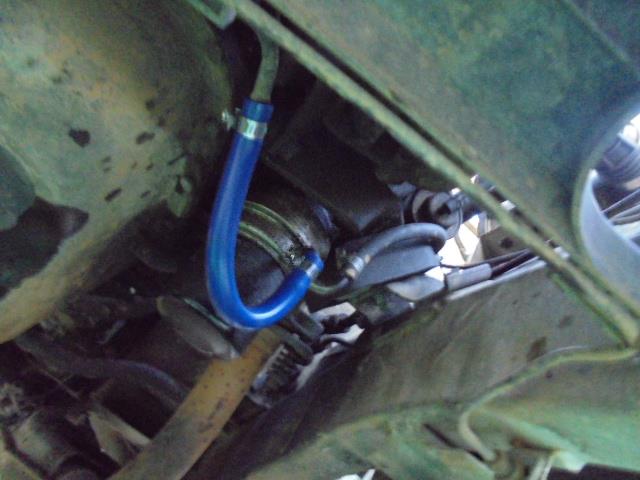

水冷オイルクーラー側ホースも交換。
こっちはスペースに余裕あって作業ラク♪

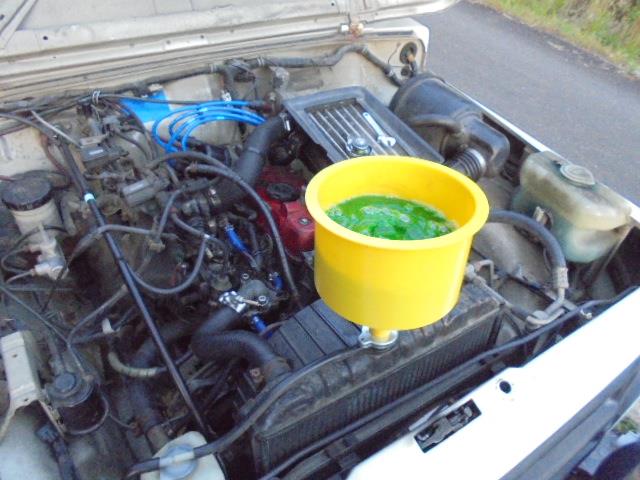

LLC入れ直して、、、



作業完了!



停車状態でEg回しててもアッパーホースが熱くなって圧が掛かるほど水温上がんないんでテスト走行でそれなりにブン回してみた。



サーモ開いてアッパーホースチュンチュンになってパンパンになってるけど、昼に漏れた部分からのリークは無し。
交換したホースからもリーク見当たらず。

うん、大丈夫かな?

これで暫く走って様子見てみる。

イタチごっこはもうゴメンだぜ!

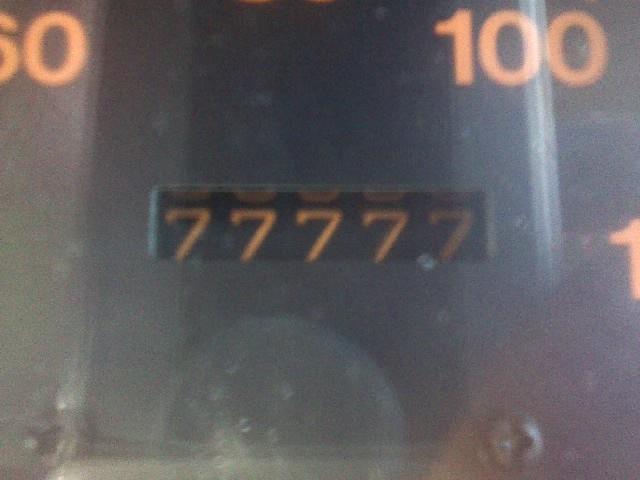

テスト走行中に177777km到達ww


そら水も漏れるわ!
