2018年06月14日

導風板

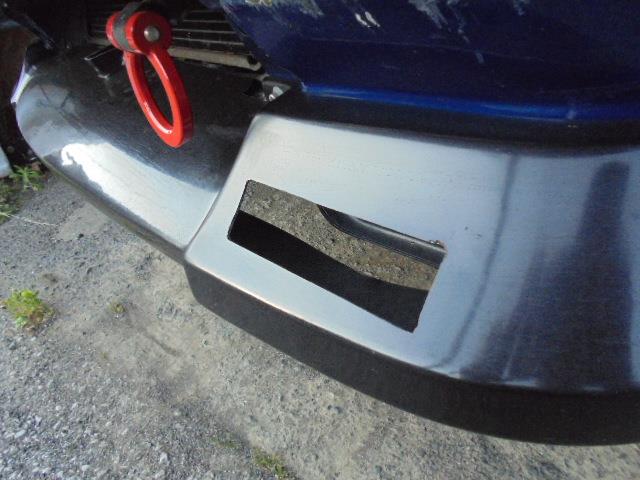

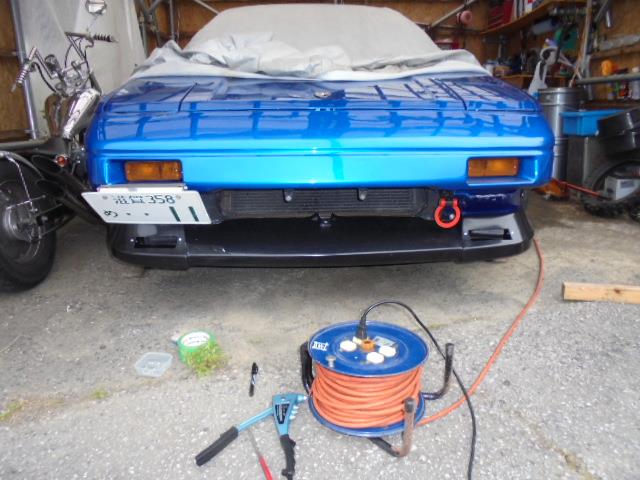

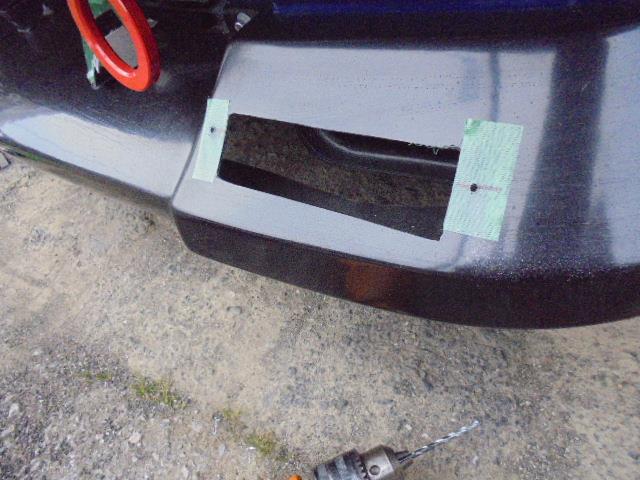

フロントブレーキダクトに風が入るように開けたリップの穴。



ホントに穴開けただけで見栄えがちょっと悪いんで導風板をこしらえる事にする。

このままだと切った穴の端で空気が剥離して巻くから、この穴の先のダクトへの取り込みも効率悪いハズだし。


普通ならFRPで切った貼ったするんだろうけど、型作ったりはメンドクサイんで…

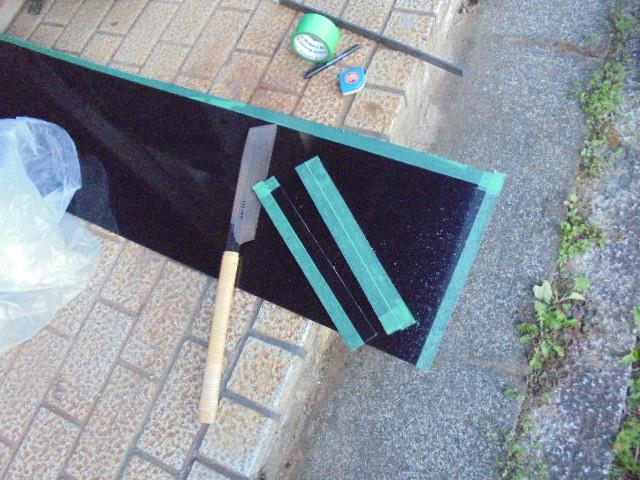

万能素材、アルミ複合板の端材から切り出して作ってみる。

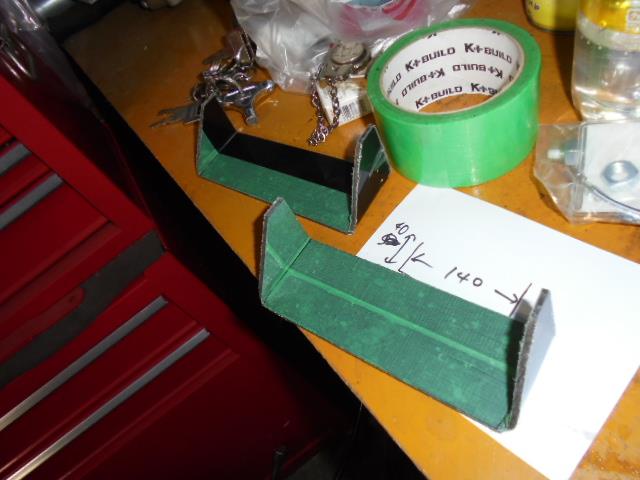

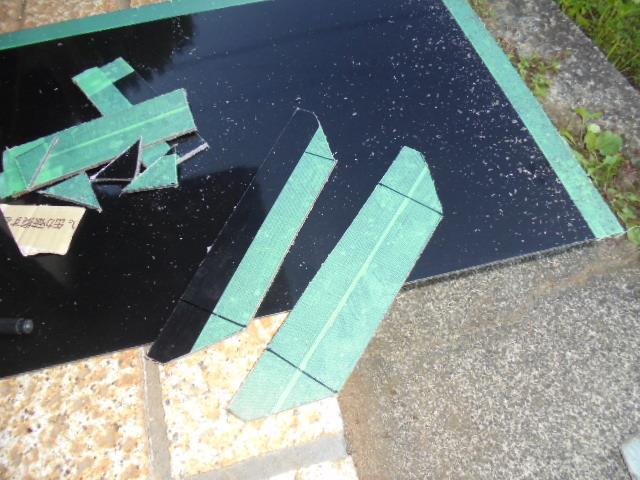

段ボールで型取りして簡単な展開図を作って切り出し。
のこぎりで簡単にカット可能。



油圧プレスの間違った使い方www

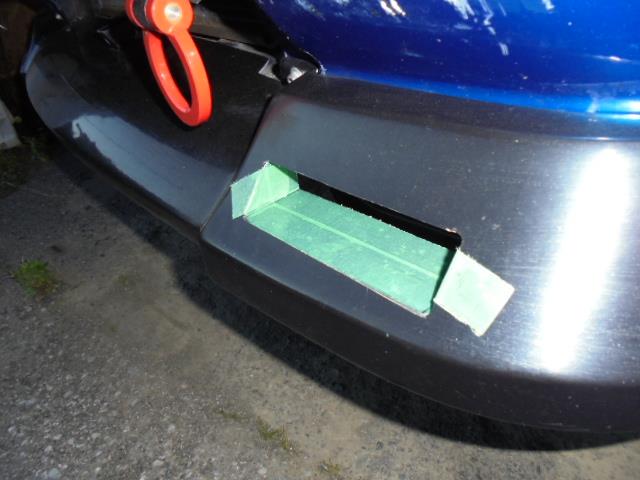

こんな感じ。



サイズ、角度はオケだな。

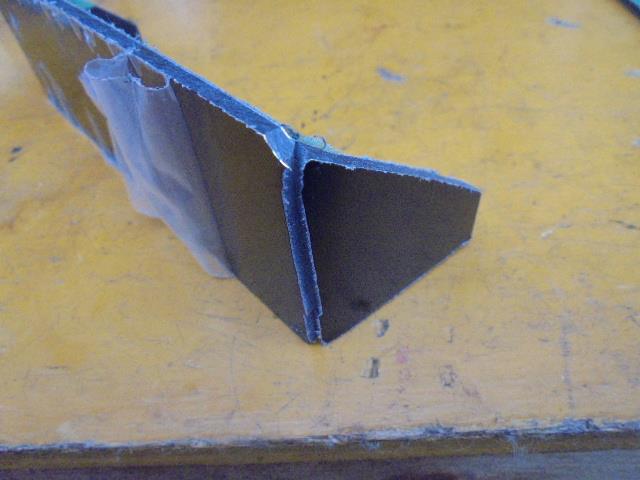

ただ、アルミ複合板はきついRで曲げると割れます、、。

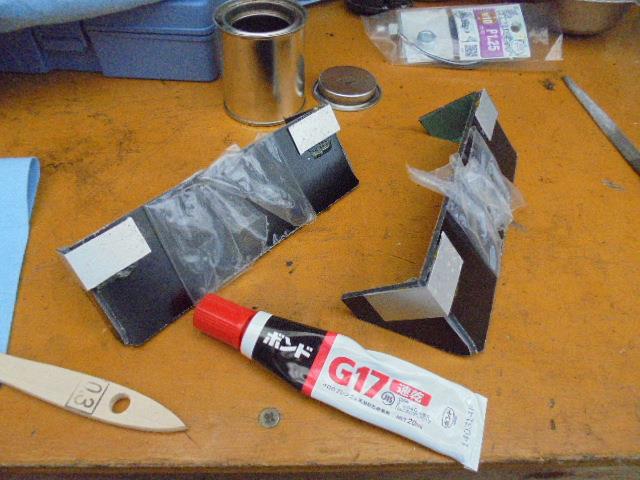

アルミアングル接着して補強。

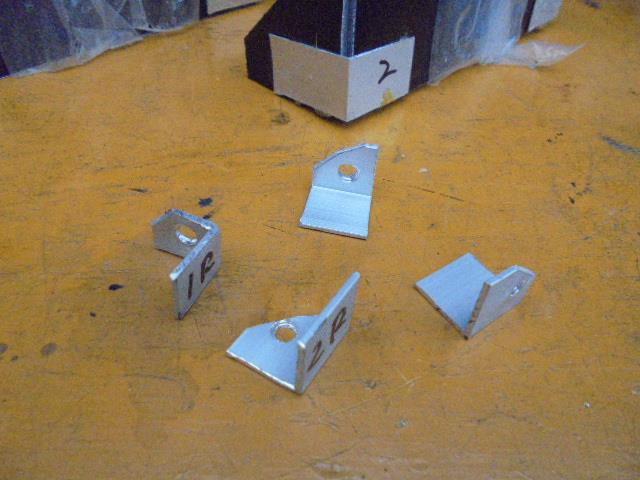

固定用の部品を切り出して穴開け。



ここは強度要るんで漢のリベット止めで。

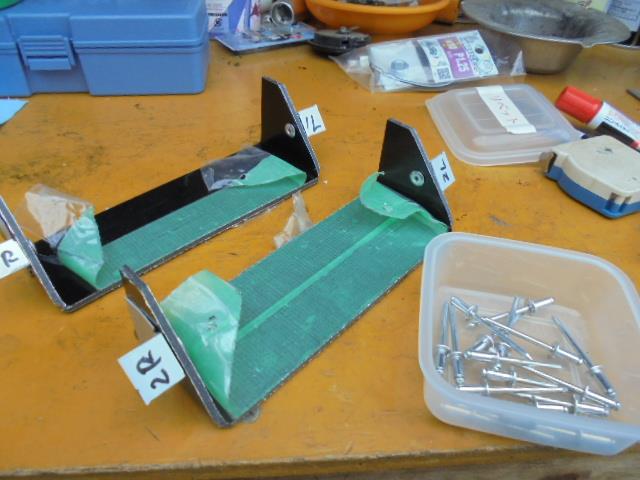

リップ側に取り付け穴開けて、導風板側の位置決めてからリップ側穴に合うようにステーにマーキング→外して穴開け。

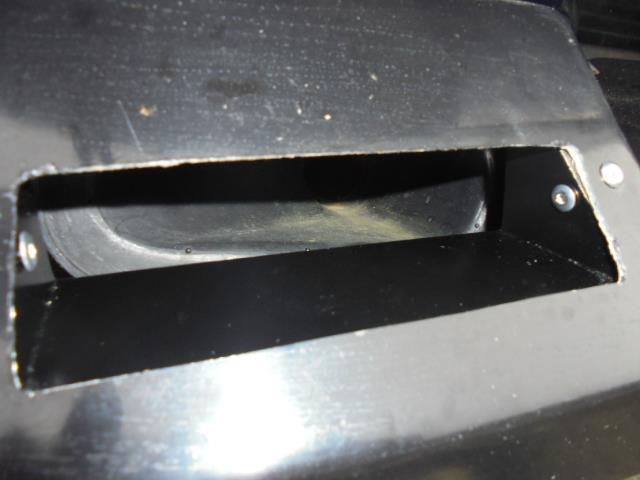

そして表からも漢のリベット止めwwww!!


競技車輌だから機能さえ満たしてれば良いんです!





スパルタンでこれはこれでw♪

穴開きっ放しよりはパッと見た感じ良くなったし…



ダクトへの風の取り込み効率も良くなったハズ。
あとは周りにスポンジでも巻けば完璧かな?


今年のMR2ミーティングまでにリップ板金屋に出して、今回作った部分もまとめてボディー同色に塗りたいが、予算が確保出来るかどうか?
塗装に2万出すか?他に欲しい部品を買うか?悩みどころ。

黒は黒で悪く無いけど、黒ゲルそのままだからな~。
