2018年06月21日

マニュアルブレーキランプスイッチ

オルガン化してからずっと悩まされてるブレーキランプスイッチ。

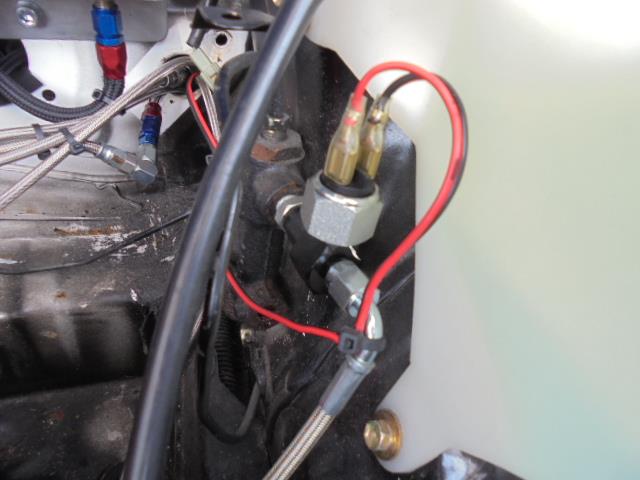

油圧スイッチにしてるんだが、どうしてもサーキットで走った後に壊れて反応が悪くなる。
もう何個交換したか分からん。

古い国産車や外車だと純正で油圧スイッチの車種もあるし、レーシングカーでもブレーキランプ付いてるヤツはほぼ油圧スイッチ式なんだが、何で壊れないのかね?

ブレーキ強く踏めばONになるけど、街乗りで軽くペダルに足乗せて緩く減速する時なんかは全く反応してくれない。
新品付けてすぐなら普通にONになるんだけど。

なので一般道で走ってる時は追突されそうで結構恐い。
信号なんかでゆるーく減速して、車止まってからブレーキランプ点くみたいな感じ?
車載動画用のブレーキランプ作動確認ランプを車内に付けてるから、いつスイッチがONになってるか良く分かる。


なので、、、



機械式ブレーキスイッチに仕様変更する予定。

なんだけど、すぐには付けられないし、来週末サーキットまで自走しなきゃなんないんで追突される前にちょっと対策しとく。



プッシュスイッチをブレーキランプスイッチ配線に割込ませて、ランプ点かない時は手動で光らせられるようにするという苦肉の策ww

しかしこれで
「あぁぁぁっ、ランプ点いて無い!追突すんなよ!追突すんなよ!」
とミラー見ながら叫ばずに済むww
強く踏めば普通に点くから急ブレーキ時は問題ないんだけどね。



さて、問題はスイッチの設置場所やな…
操作しやすい場所で、スイッチ付けられそうな所は…




ん~…




…!!

ここで良いんじゃねw?


ジムカーナ場にドリフト遊びしに行く事も無く、ほぼ飾りの錘にしかなってない油圧サイドブレーキのノブの先端ww
ここエエやんwww

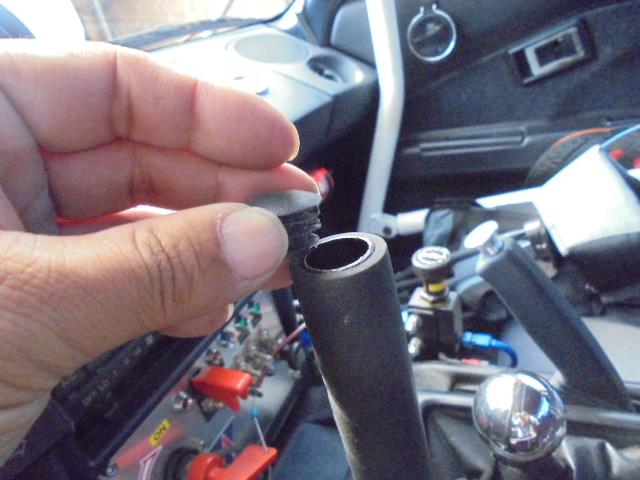

パイプキャップに穴開けて付けようかと思ったが、、、

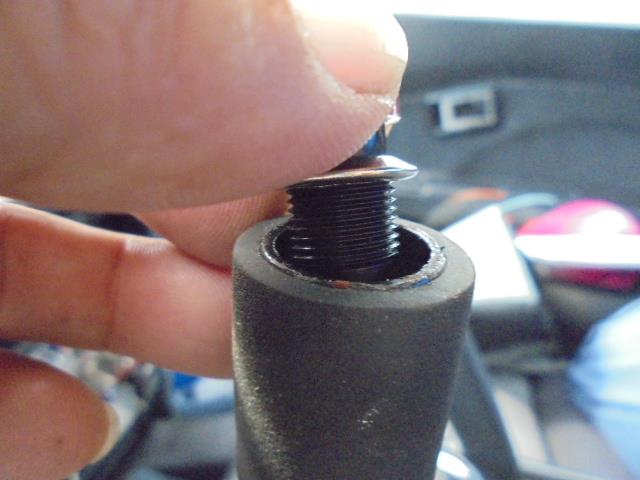

試しにそのままスイッチ差し込んだらなかなかのフィット具合www



まぁそのままだと抜けるしグラ付くんで、、、

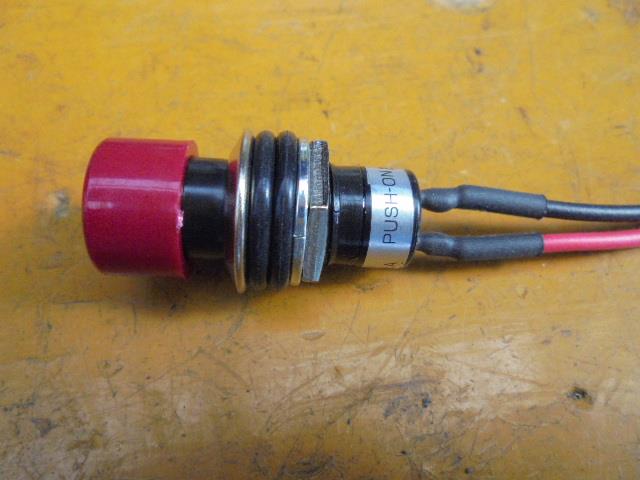

適当な大きさのOリングはめて、、、



グイッ!



すぽっ♪

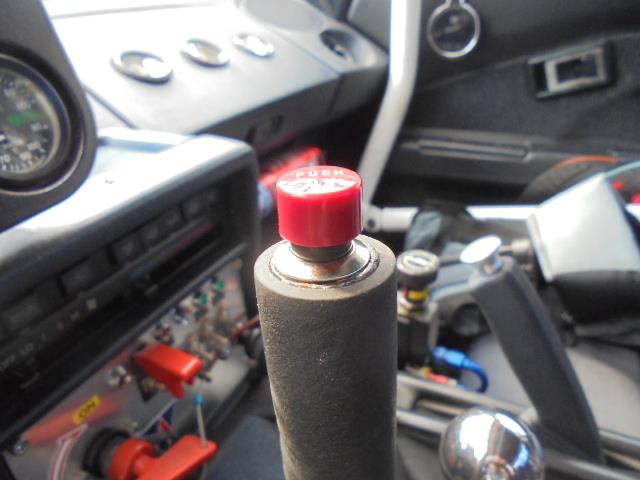

笑えるくらいに綺麗に収まりますたwww


て事でスイッチ付ける場所は決まったんで、、、

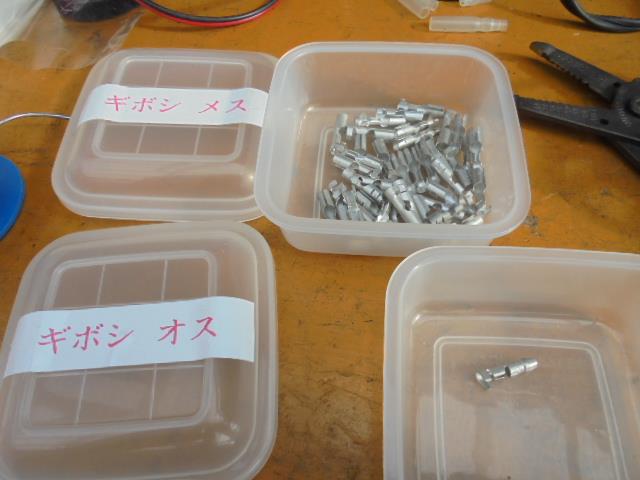

ハーネス作ろうと思ったらオスギボシが1個しか無いオワタorz
無くなりそうになったら買っとけよ俺!



ホムセン走って買って来た。

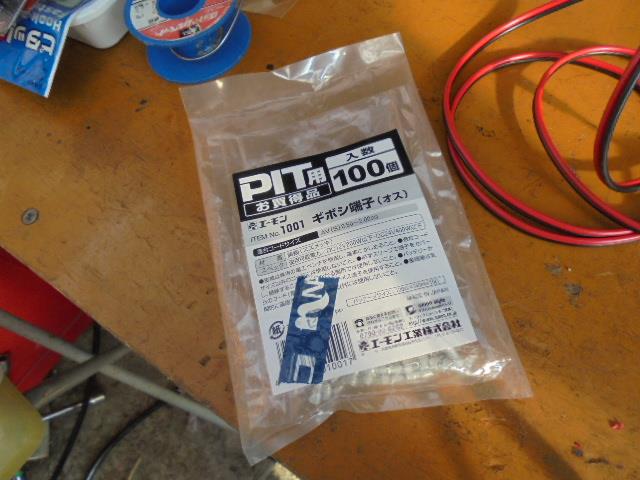

ギボシ100個、多そうで意外と何かと作って使い切っちゃうんよな~。
収縮チューブとかタイラップとかだと電気用品売り場の大量パックで買った方が得だからカー用品売り場で買わんほうがエエよ。
どうせ使うし。

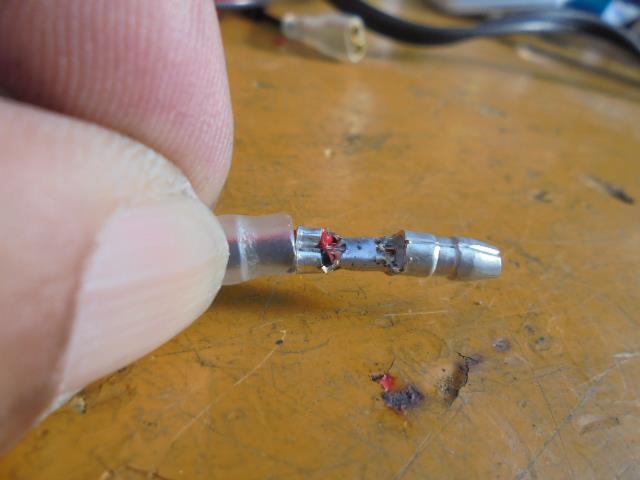

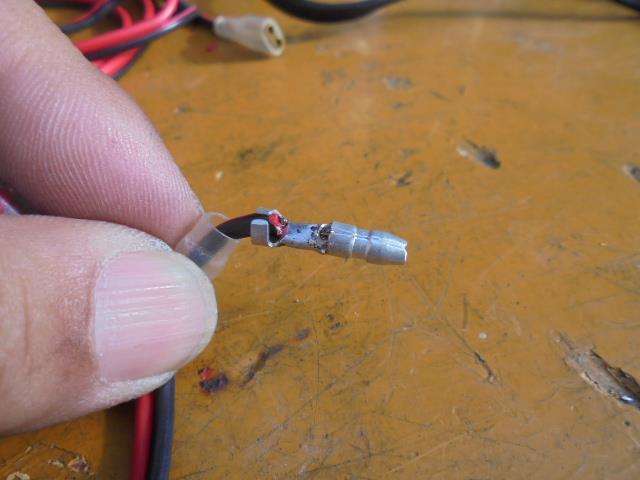

芯線はカシメ後に半田流し込み。
面倒でもこれやっとけば間違いない。
電気系の接触不良はトラブルシューティング面倒だし、最近は絶対こうして作るようにしてる。



被覆側のカシメは半田流した後ね。
先にカシメると熱で溶けちゃうんで。

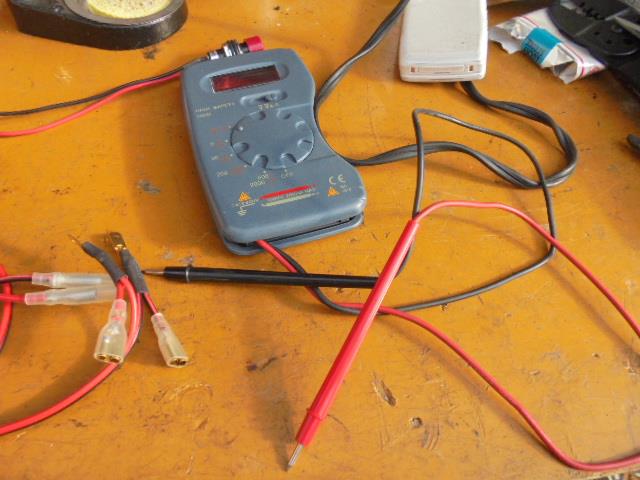

導通チェックして、、

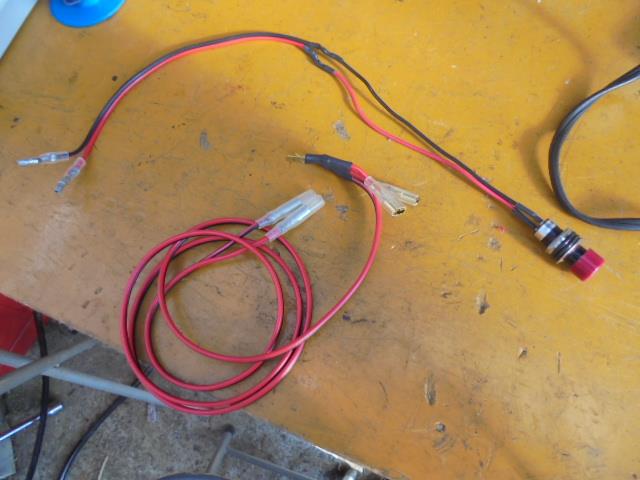

割り込みハーネス完成。
切り離し必要無い所は直に半田接続して収縮チューブ。

こうした電気配線いじりに間違っても手抜きでエレクトロタップは使わないように!!
エレクトロタップ使うヤツは正直軽蔑しますよ俺は。

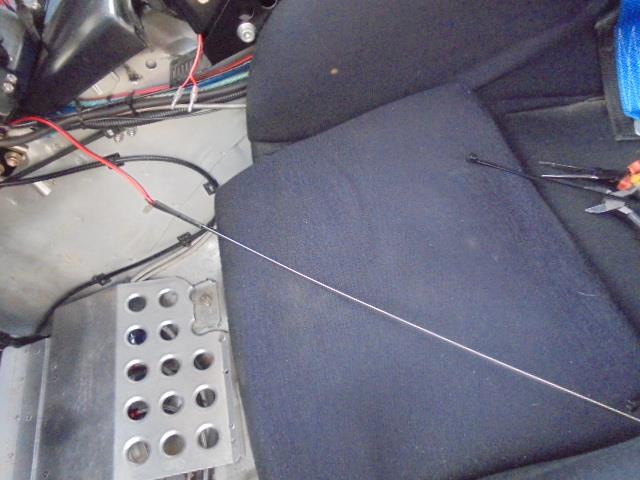

内装バラすのメンドクサイんでハーネス通しで裏から引き込んで、、、

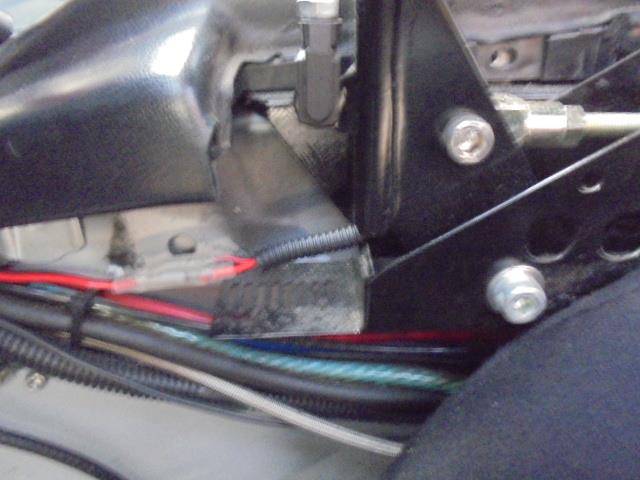

カドに当たるとこはコルゲートチューブで保護して、、、

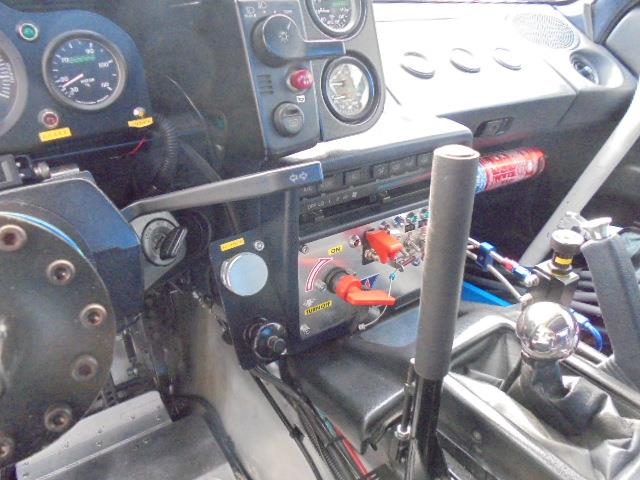

ミサイル発射スイッチ完成~♪
これで前走車に向けて04式空対空誘導弾(AAM-5)を発射し撃墜するwww!


ウソですwww

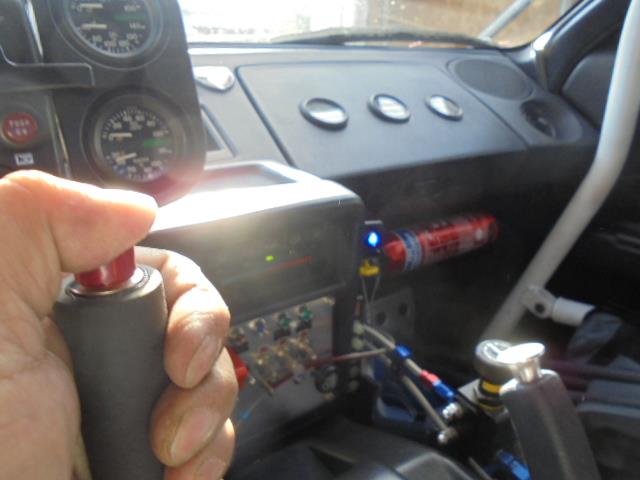

作動も問題なし♪

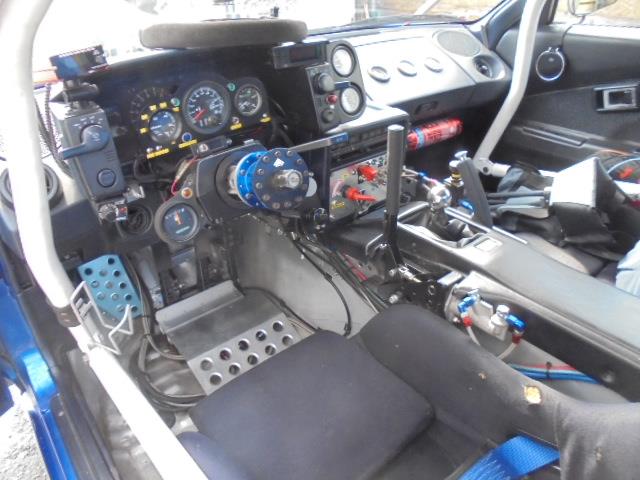

向こうで青く光ってるインジケーターがブレーキランプ確認灯ね。
テールランプのコネクタ部から直接引っ張って来てるから、テール球が球切れしてない限りこのインジケーターで点灯確認出来る。

もちろん通常のフットブレーキでも今までどうりブレーキランプは点く。


これで追突されそうな恐怖から開放されるわ~♪


ま、これは暫定なんで、機械式スイッチも早いこと付けようと思います。


これ作ってて思い出したんだが、昔GTか何かでレース中にブレーキランプスイッチが壊れて、そのままだとレギュレーション違反になるからピットから無線で「ブレーキング時にライトをONにしろ!」とか指示飛ばしたって話聞いた事あったな~。



これで一通りやりたかった作業は完了~。
あとは注文してる部品待ち。
部品来たら来週ちょちょいとやって週末はサーキットや。




作業早く終わって余裕あったんで…




夕方からデナーがてらジム二でドライブ♪





前から気になってた岐阜の洋食屋くいしん坊行って来た♪
ここまじレベル高ェ!
カニコロッケ食ってみ?
ウマすぎてビビルよマジで。
