2015年01月19日 イイね!

HIDリレーの故障にご用心を

母親のアルトがヘッドライトが点かなくなったとクレームを寄せられました。


私のエッセを一昨年バイキセノン化してH4のHIDキットが余っていたのでアルトにそれを取り付けていたんです。




とりあえず両方とも点灯しないので明らかにこれはバーナーの欠陥ではないのはすぐに分かりました。


スライド用のソレノイドが作動していないのも確認出来たので、急遽余っていた新品の切替リレーをアルトに装着したら普通に点灯するようになったのでとりあえずひと安心…


と、思いきや今度は私の車のヘッドライトがハイビームになったまま切替が出来なくなりました。




運転席側の切替リレーからターミナルを抜くと普通に使用出来たので明らかに切替リレーがショートしてるのは分かりました。


という訳でヘッドライトの切替リレーを車両から外すと、ベルトと干渉して防水カバーに穴が空いたり配線が剥き出しになっていたので、これは買い直しかなーと思ったんですけど…





不意にあることを思い出したんです。


フォグもHIDにしていた頃はリレーなんか付けずに車両側カプラーから直接電源を確保していたんです。




さ、ここまでくれば頭のいい方は分かるとは思います。

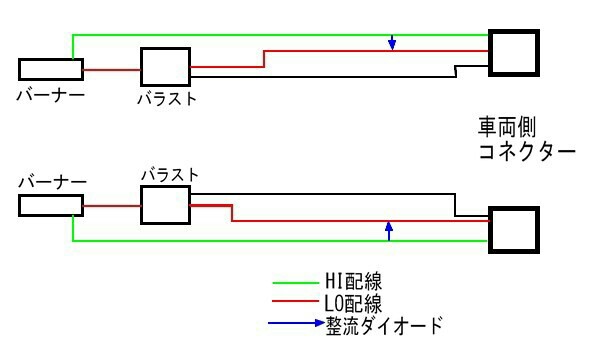

H4でもバイキセノンが使える直結ハーネスを作ればいいんです!


ダイハツのヘッドライトはマイナスコントロール車なので、そこだけ気をつけながらHIDのカプラーに電源を直結させます。
因みに私はマイナスコントロール車だというのに気付かずに配線を組んでヒューズを飛ばしました(笑)




この時に作業ポイントとして

車両側ハイビームの配線に整流ダイオードを取り付けてロービーム時にハイビームへ電流が流れるのを防止します。

マイナスコントロールなのでこの時にダイオードの向きにも注意してください。




こうして直結ハーネスが出来上がり、いざ車に取り付けてみると…






バッチリ点灯する様になり、ハイビームへの切替も出来る様になりました!


更にリレーが無くなった事で配線もゴチャゴチャしなくなりました。




何よりも安物のリレーを使うと故障の心配がありますけど、このやり方ならまずショートでもさせない限り故障する事は無いので信頼性も向上します。


因みに、このやり方はH4ならスライド式でもバイキセノンプロジェクターでも、更に言えば切替式でハイビームにハロゲン球が着いているHIDでパッシング時にロービームが消える事も無くなります。
Posted at 2015/01/19 22:27:18 | コメント(0) | トラックバック(0)
