2019年04月09日 イイね!

当店ミラ2号車のカーオーディオデモカー製作!その3 CS.ARROWS

当店ミラ2号車のカーオーディオデモカー製作!その3 CS.ARROWS当店ミラ2号車のカーオーディオデモカー製作!その2のつづき













ドアのデッドニング調整から・
【片側のアウターパネルに使用した商材】
・アクリル系レアルシルト 3/6枚 207g
・ブチル系制振材 90g
---------------------------------
【片側のインナーパネルに使用した商材】
・ブチル系制振材 STP Aero 720g
----------------------------------
小計 1317g
alt
alt


レギュレーターハンドル軸の周りに隙間があるので画像のようにシリコンシーラントで塞ぎます。
alt


インナーハンドルの爪周りも雨水などの侵入が予想されるのでSWA2ガタ止めシートを貼っておきます。
このガタ止めシートは下穴を開けなくてもブス!!っと刺せます。
alt
alt


alt


常連さん達は知ってるとおもいますが、当倉庫(旧作業場)には荷物が溢れるぐらい溜まっているため、毎度ルーターテーブルを引っ張り出すのに一苦労するので最近はトリマーを活用しています(笑
alt

alt



この円切ガイドの作り方はYouTube「Adjustable Circle Cutting Jig For Trim Router - Daire Kesme Kılavuzu」で検索すれば見れます。


どのプロショップにも多種のバッフルボードjig(冶具)はあるとおもいますが、ホームオーディオのエンクロージャー又はサブウーファーBOX製作などで落とし込み加工する時にはjigが使えないのでこのような円切ガイドがあると便利です。
※DIYで円切作業をする場合にも役立つとおもいますよ。
「必要な部材」
・本体:12mmMDFボード
・スライド部分:9mm合板(MDFでも可能)
・鬼目ナット又は6mmナット
・支点:5.5mmボルト(6mmがベスト?)
・瞬間接着剤又は耐湿硬化剤(部材の表面を固めるため)
上記の部材が欲しい方はご相談ください。
alt

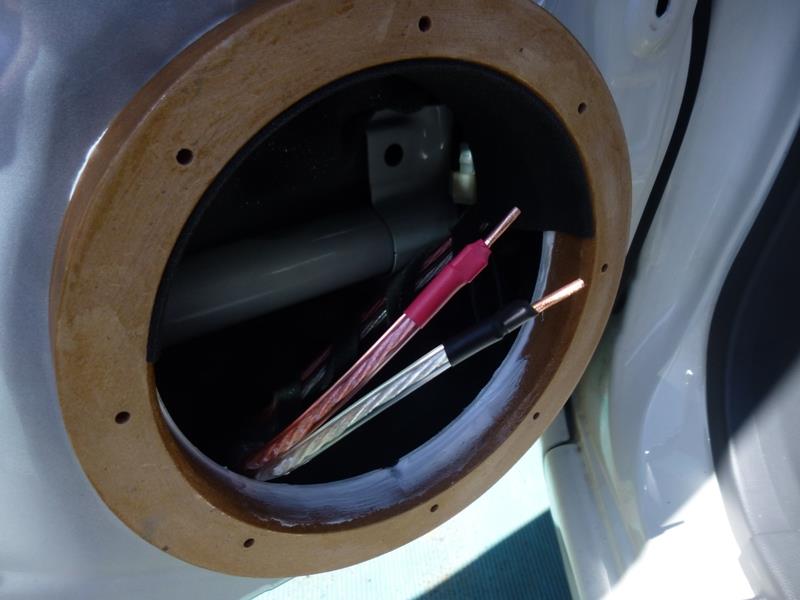

スピーカーバッフルボードの取り付け
シーラーをご覧のように塗ってから取り付ければ完璧!!
シーラーの塗り過ぎ注意!
alt



棒端子には電気接点導通剤のGOLD CONTACT PROを塗布しております。
alt
alt



ケーブルのガタ止めには3mmウレタン(凄く売れてます!)を巻き、スピーカー周りには緩衝材の10mmウレタンを巻いてトリムとの隙間を埋めると共にビビり防止をしています。
alt



トリムのデッドニング調整
【使用した商材】
・STP Aero 230g
CSDB-5R 450g
------------------
小計 680g
alt
alt
alt
alt



ツィーターは ハウジング GZTH 25Bを使用して装着。 作業時短ができ、しかも安上りで見た目もgood!
alt
alt



ソースユニットはお安いパイオニアのCDデッキを使用。
最後にサウンドチューニングをして完成~
alt
alt
alt
alt



DSP-680AMPは無論”プロセッサー機能は優れていますがアンプの音も素晴らしいです♪
下記の参考システムは10万円代でお手ごろだとおもいますが、DIYでぜひ貴方もDSP-680AMPを核としてお望みの音”を作ってみては如何でしょうか。
alt
当ブログ内の画像はクリックで拡大されます。



今回の作業はこれでおしまい。


次の作業記事はサクシードのフルデッドニング&スピーカー交換です。
alt
alt
alt
Posted at 2019/04/09 11:08:18 | コメント(0) | トラックバック(0) | カーオーディオ取り付け その4 | イベント・キャンペーン
2019年04月03日 イイね!

当店ミラ2号車のカーオーディオデモカー製作!その2 CS.ARROWS

当店ミラ2号車のカーオーディオデモカー製作!その2 CS.ARROWS当店ミラ2号車のカーオーディオデモカー製作!その1のつづき










バッテリー周りの作業から・
「使用パーツ」
・ソースユニット用ヒューズ:FURUTECH クライオATOヒューズ FP-MG
・ATOヒューズホルダー:MB02
・パワーケーブル:SHARKWIRE/12AWG
----------------------------------------------------------------
DSP-680AMP用ヒューズホルダー:SHARKWIRE/M-04M
・MIDIヒューズ:SHARKWIRE/ミニANL
・パワーケーブル:SHARKWIRE/8AWG/S08121
・バッテリーターミナル:(+) SBT-J200 / (-)SBT-200&ロジウムメッキアダプターBARH
・ターミナルカバー:SHARKWIRE/SBT-200C
・リング端子:SHARKWIRE/8AWG-LUG8 / 10AWG-LUG8
alt
alt
alt



使用したリレーは5極リレーBU12V(40A/60A)
alt
alt



スピーカーケーブルはSHARKWIRE:40μ銀15AWG/SP15122R
alt
alt



接続端子は24金メッキのスプライスギボシ端子
alt



末端チューブもSHARKWIRE製で、画像のように導体が空気に触れないよう確りU字にカシメます。
alt
alt



サブウーファーボックスの土台作り
alt
alt
alt




スピーカーケーブルはSHARKWIRE/12AWG SX37、バナナプラグはIPCAPB12

alt
alt



alt




その3へつづく



μ-DIMENSION/6chアンプ内蔵8chプロセッサーDSP-680AMPを取り付けたい方は是非ご相談ください。

alt
alt
alt
Posted at 2019/04/03 14:35:27 | コメント(0) | トラックバック(0) | カーオーディオ取り付け その4 | イベント・キャンペーン
