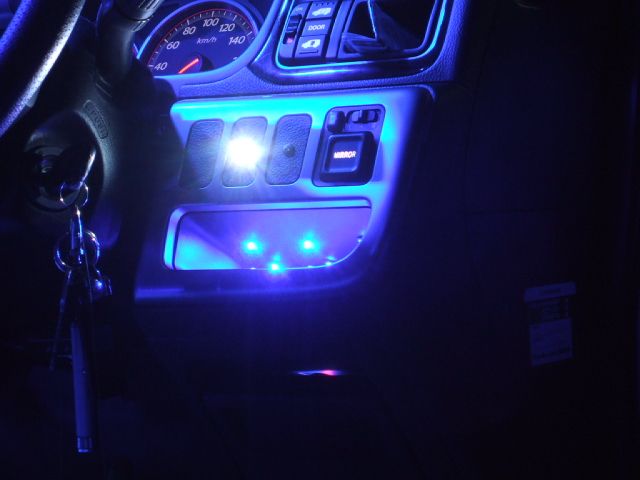

インジケーターと同時進行させていた小物入れに3ミリ広角LED6発を仕込んで
暗かったここを蒼くしました(^。^)
もう昨日点灯させて撮してましたがｗ
ちょっと明るくて夜は目障りですが(^_^;)

今日は休みだったのでばらしていたこれを仕上げました(^_^)b
作っていた物はVTECインジケーターですｗ







ステップ君のエンジンはＶＴＥＣ、ＶＴＣ、可変吸気マニホールド等の
最新メカ満載です。
しかし明らかに切り替わった？と言うような感じが少ないです。
マイルドな仕上がりのi-VTECですから仕方ないのでしょうか(^_^;)
これを目に見えるようにしてやろうということで、
単純なＯＮ-ＯＦＦで判断できる、ＶＴＥＣ４バルブモードと、可変吸気の高回転モード
をＬＥＤ表示させてみました。
原理は切り替えのアクチュエータ制御信号をＥＣＵから取り出してＬＥＤを点灯させるだけ。

ＶＴＥＣの４バルブモードは切り替え時、12Ｖが出力されます。
インマニの切り替えは、高回転時にＧＮＤになります。

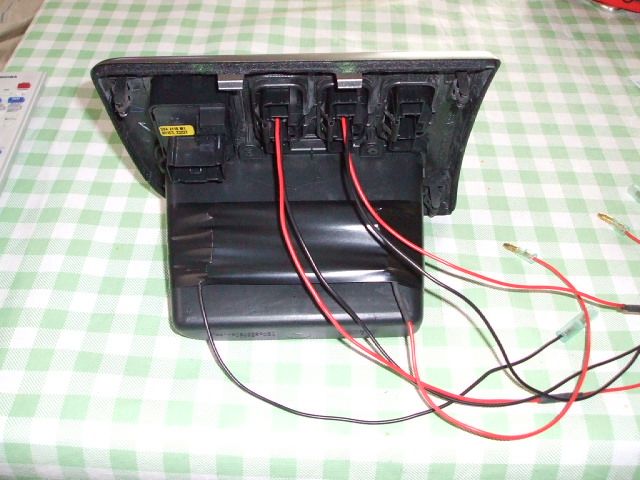

ＬＥＤの特性を利用して、極性を合わせて取り付けるだけで出来てしまいます。

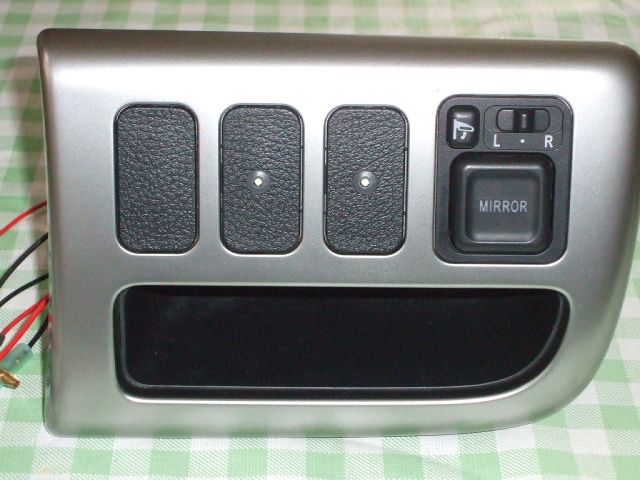

LEDはここに仕込みました(^_^)b
ミラー角能SWパネルの左側のメクラフタに(^。^)

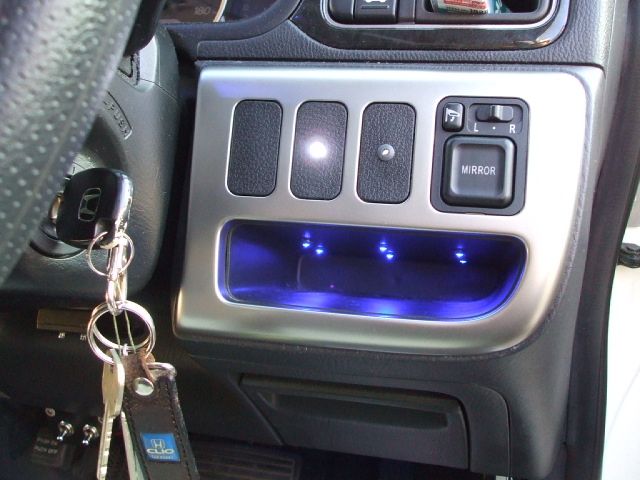

右側が4バルブ作動時に点灯するLEDで左がインマニ高回転モードLEDです(^。^)

エンジンONで5秒間固着防止でインマニ高回転モードになります（左側LED点灯）
その後消灯します(^。^)
2200回転位で4バルブになって右側LEDが点灯します(^。^)
高回転モードLEDは4700回転位で点灯するので総滅多には光りません（爆）
でも１速で引っ張ればすぐ点灯しますｗ
意外にあると面白い物です(^_^)

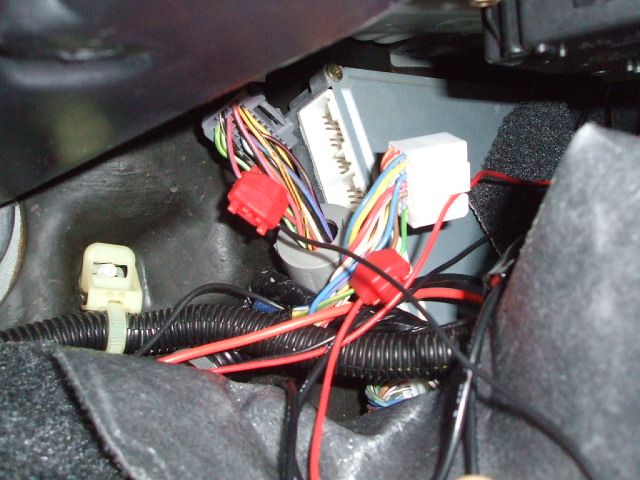

配線はECUのAカプラ赤/青、高回転モード時GND（インマニ）Bカプラ緑/黄12V（4バルブ信号）から取ってます(^_^)

しかし・・・寒い(笑)
なにげに外して色々やろうと目論んではいますが寒いのではかどりませんｗ
しばらく外したままかなｗ
リーマーもどっかにいってしまって・・・




そして夕方にチョコレートムースを作ってみました(^｡^)
なかなか美味いもんですｗ

何らかの原因で半分不灯になった物を作り直すのに購入しましたｗ
作成は年明けかな(^｡^)
しかし今回は注文して次の日に到着したんでびっくりです(^･^)

今夜は子供会のカルタ講習会に行ってきた帰りに
夜撮してきました(^。^)
スモール点灯させるとハレーションが起きて綺麗に撮れませんでしたが
こんな感じになりました^^;

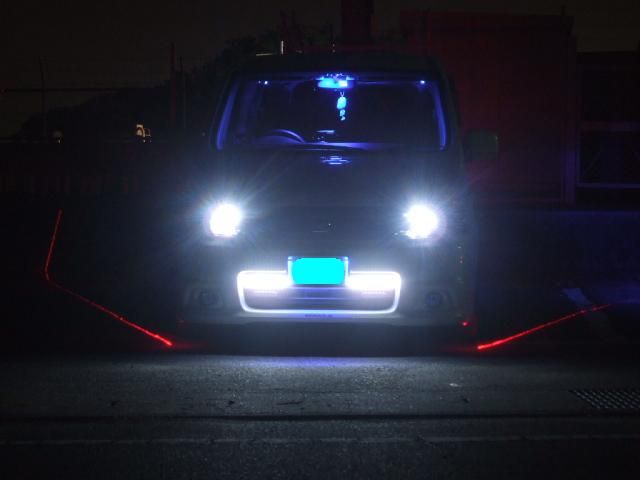

正面から(^。^)

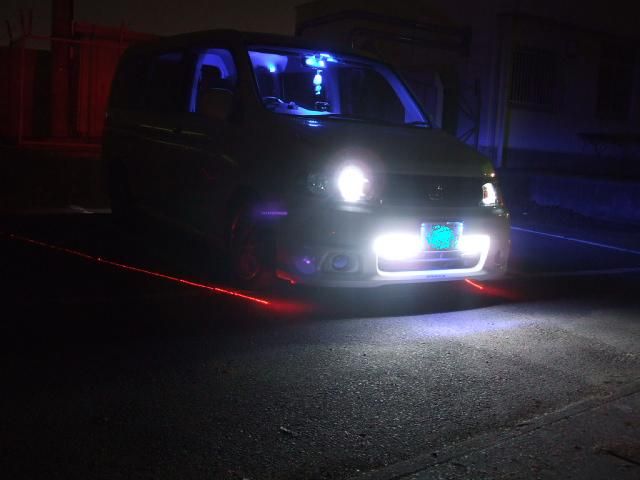

そして横(^。^)



今度はバックが綺麗な場所で撮ってみたいです(^-^)
