2020年05月20日

自作ヘッドライトver.3完成!

こんにちは^^
こちらでは制作していることも言ってなかったですが、実はひそかに新しいヘッドライトを作っていました。

いつもなら1年とか2年とか掛かりますが、今回はGW前から制作を始めて、外出自粛もあり、数週間で完成。

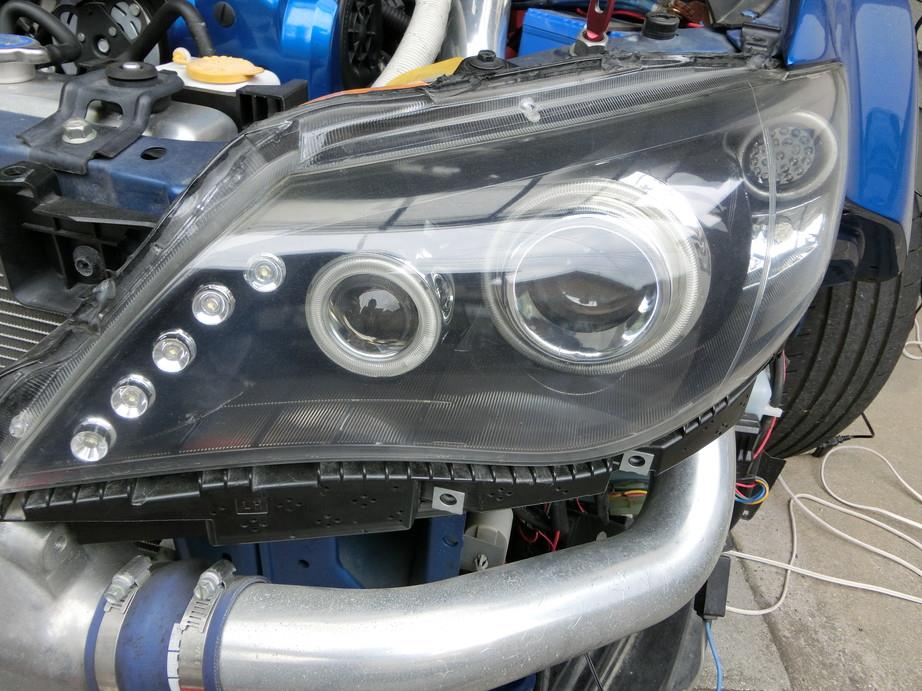

まずこちらが今まで使ってた自作ヘッドライトver.2

これも特に不満はなかったのですが、決定的な理由がHIDのバルブが故障したこと。
新たにバルブ買ってもいいのですが、それなら新しいライトから作ろう。。と
現代の流行の流れも変わってきて、新たにやりたいアイデアもいくつかあったのでちょうどいい機会

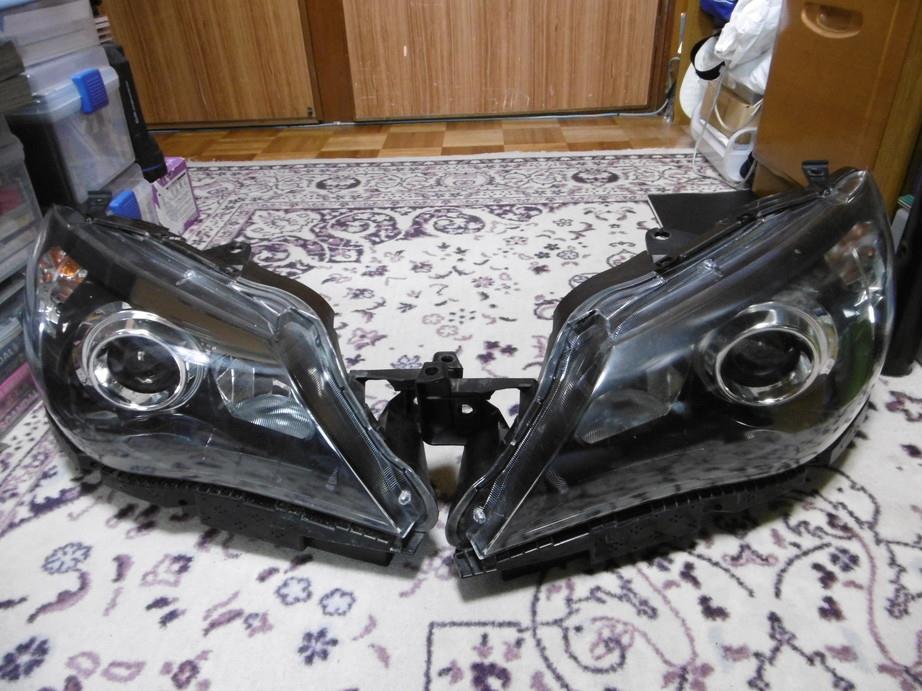

まずは素材がこちら。
今までのHIDが恐ろしく暗くて我慢できないレベルだったので、今回は初のLEDバルブにしようと思います。なのであえてハロゲンモデルのライトを購入。
ハロゲンなので安く、左右で15,620円

殻割もいつもと同じ方法で


ハイビームは同じようにプロジェクター埋め込みするので、固定用のブラケットを制作



今回新たなアイデア、サイド部分にフィンを作り、そこの先端が発光するパーツを制作。
これはアクリルを削り出しています。



最後にレンズをウレタンクリアで塗装。
これで黄ばまないライトになります。

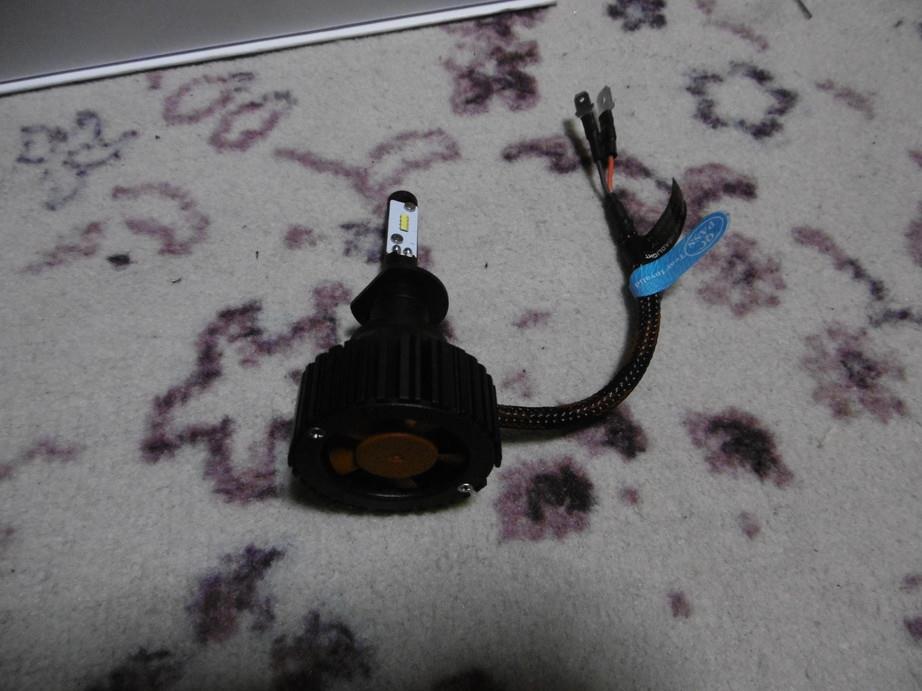

今回初のLEDバルブ


ロービームとハイビーム用

そんなこんなで完成したヘッドライト






今回は遠くからでも手を加えられていることがわかるようにしたかったので、ロービーム部分のメッキをブルーに塗装しました。
メッキの上からなのでメタリック感がでました


ウインカーも流れるシーケンシャルタイプにしています。

通常は端から端に流れるタイプですが、どうしても形状は丸にしたかったので、内側から外側に流れるタイプです。

ウインカーポジション機能もあります

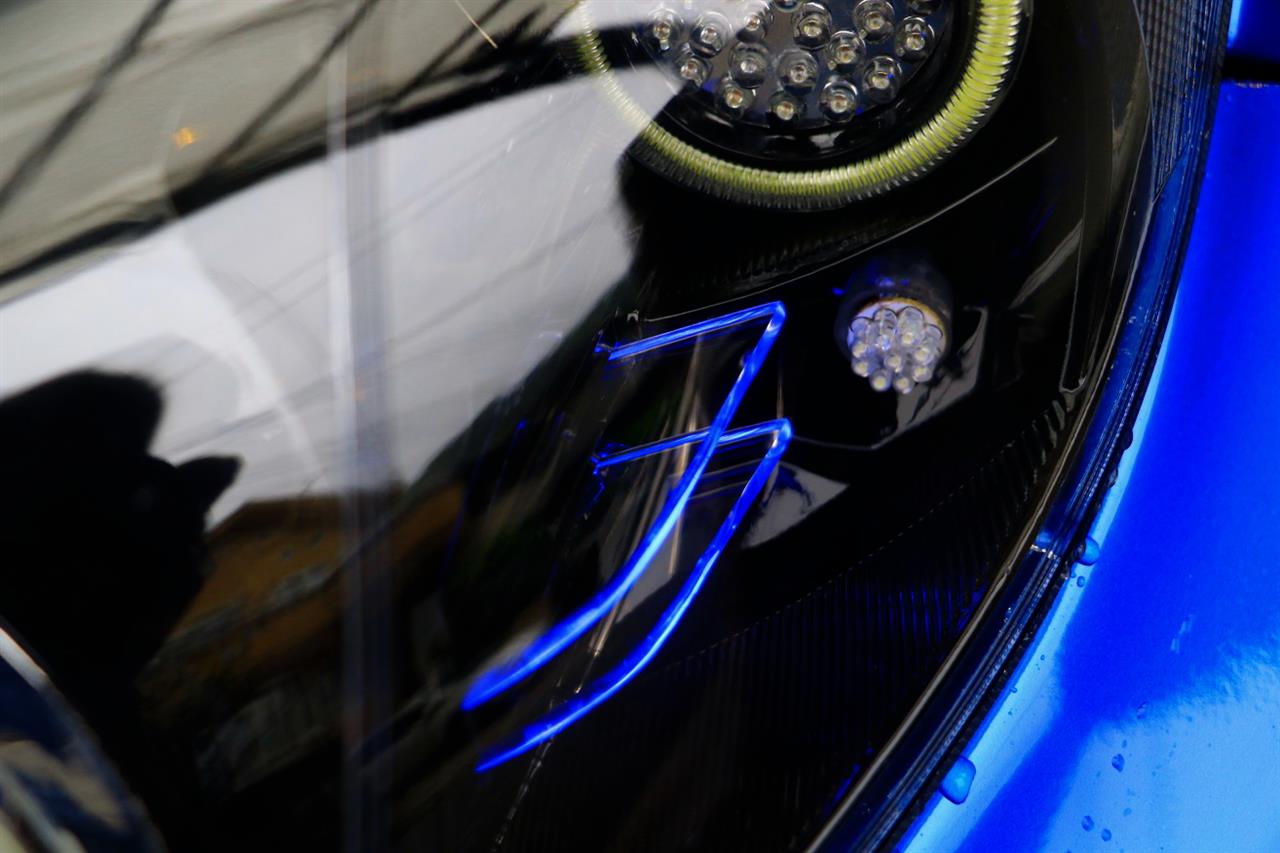

側面のフィン部分



イカリングもこれまでのCCFLからLEDタイプにしました。
CCFLだとそれぞれにインバーターが必要なのと故障が多くて3回交換しました。
あとエンジンを掛けないと電圧が足りなくて点灯しないとゆう事態になっていたので、LEDにしてすべてが解決。
配線も1本にまとめられて、光量も自由に変更できるのでお勧め

気になるロービームとハイビームの明るさ



HIDよりもだいぶ明るいですね。ハイビームは前回のはデザインだけで、光が拡散しすぎて全く照らしてなくて使い物にならなかったのですが、今回のはバッチリ遠くを照らしてくれてます。

とゆう感じで、今回はかなり短期間で最高のライトが完成しました。
現段階で考え付くすべてのアイデアも盛り込んで、テールに続いてヘッドライトもこれで完成ですね^^
