2016年04月05日

カロッツェリアDVDプレーヤー&楽ナビetc

カロッツェリアDVDプレーヤー&楽ナビetc おはようございます。
やっとこれです🎵


車両の電源は基本4電源🎵
アース
アクセサリー
イルミネーション
バックアップ



最近の車両はLEDや信号配線がありますから6V,3Vがありますが、基本この配線は触るといろんなところのセンサーや制御に誤作動しますからさわらない方が懸命です。🎵

電源の取り方は、、、
ポピュラーなのは😆
ヒューズボックス
シガーソケット
ナビ裏

自分がどの様に何を装着していくかで配線は引けばよいかとおもいます。
先日G.familyさんに施工したヒューズボックスから電源を取るのは、ヒューズの端っこに配線をハンダして電源取り



シガーソケットには、、、
アクセサリー
アース
たまにイルミネーションが備わっていますね。

ナビ裏からは全ての電源を取ることが可能です🎵

あっ!

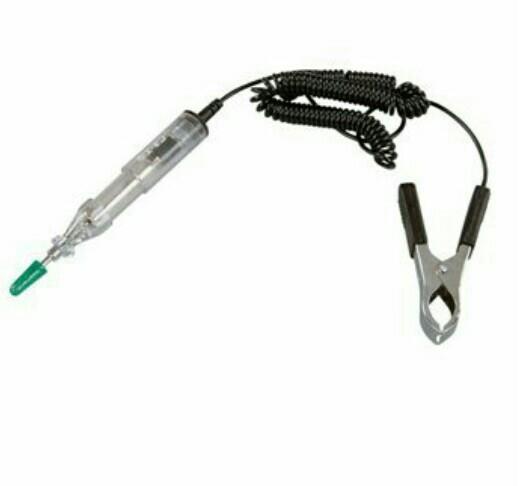

カーショップ等でテスター購入しておくと良いですね🎵
私は4種類、、、ありますが、通電確認すればよいのですから私は普段通電したら点灯とブザーが付いているものを使います。500円から3000円位で購入できます。
ブザーか鳴るのは二つ目です🎵




この検電気は導通、V数も検査できますがボタン電池が直ぐになくなります、、、😒



んで、
私はいろんなところから電源取っています。
左側で使う部品にはヒューズボックス
点灯系はシガーソケット
オーディオ、レーダーはナビ裏から

まっ
オタクですね(笑)
全ての電源をひとつから取ると良いことも悪いことも有りますね、、、
あるヶ所が不具合が出たときひとつから取ると何が不具合なのか判定するのがたいへんです。
しかし、ひとつから取るとヒューズ等を確認すれば🎵です。

お好みですね~🎵

前置きが、、、m(__)m

私のぱっぱはDVDが見れません❗
ですので以前BMWに付けていたユニットを移植しました。
プレーヤーは運転席の下に忍ばせました🎵
出し入れも慣れれば見なくてもできますし✨🎵




配線は、、、😅









右上にAUXが有りますが隠してしまうから2AのUSB充電移植しました🎵
左上は音楽USB専用にしていますが私は使いませんかね(笑)



シガーソケットからは別配線してレーダーやイカリング、ウィンカーポジション等の電源取ってアクセルペダル上辺りに忍ばせてあります。
ソケットにブルーのLED点灯していますので、フットライトとしても役にたちます😁





あっ!
フィルムも貼りましたので🎵









長々と見ていただいてありがとうございました🎵m(__)m

残るは、、、まだたくさん有りますが、、、昨夜😅
我が親友の仙人さんとのタッグで😁





また報告しますね🎵
