ただいま　ディーラーから帰宅

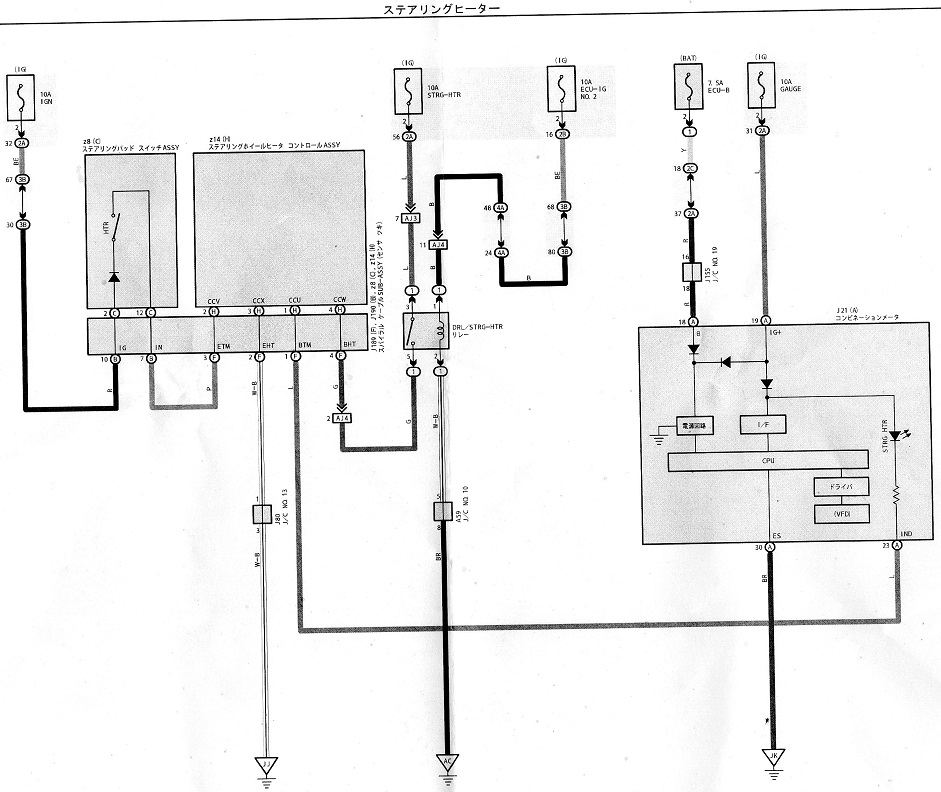

PHVプリウス　ステアリングヒーターの配線図もらってきました

小部屋に居るので　スキャナー取り込みできないのでとりあえず写真で・・・

・・・・自部屋に戻ったら　再UPします

これから　自分のプリウスとの　スパイラルケーブルとの違いを　検証予定

今日は　部品共販が休みのため　部品の金額わからず

スイッチは　純正部品をつけなくても　何とかなりそうです

検証結果は　順次　追加UPします



検証①

スパイラルケーブルが　変わっている＾＾：

ハンドル下から上へと行く　配線がやっぱり増えているので

スパイラルケーブルを替えないといけない

部品交換だけでいきそうだけど

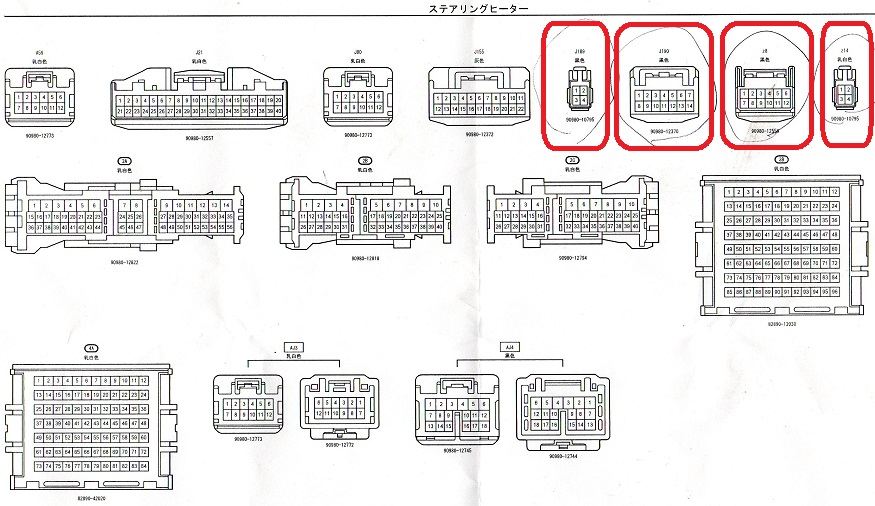

ハンドル上
旧　Z3(10P)　Z26（4P）
新　Z8（12P）　Z14（4P）

Z26とZ14は4P同士だが形状が変わっている
・・・・・クルコンの配線も変更か

ハンドル下
旧　J47（12P）　J48（4P）
新　J189（4P）　J190（14P）
J48とJ189は4P同士だが　形状が違う

検証②
コンビネーションメーターに　配線がいっているので
メーター内に　ランプが点灯する



これは　作動時　アース側をつないでいるので
市販の電球のアース側をつなげば　対処できそうです

以上　夕食前までの結果です
