OBDⅡアダプター配線をやり直そう

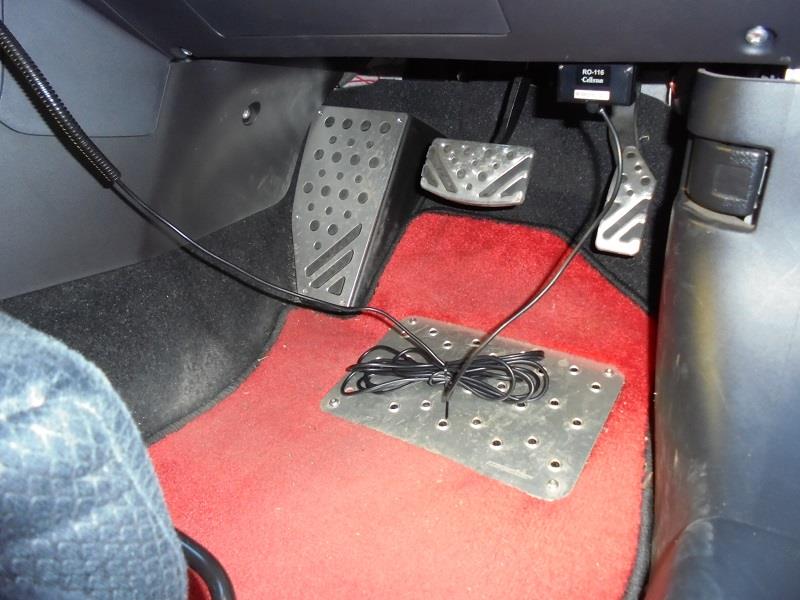

OBDⅡアダプター配線をやり直そう  OBDⅡアダプターの接続コネクタを破損させました。コードをステアリング裏側の窪みに、適当に突っ込んでいました。









 ドライブ中に何回も落ちてきました。そして、ついに足にコードを引っかけてコネクタが壊れました。いつか何かやらかすのではと思っていました。







 急遽、OBDⅡアダプターを手配しました。RO-116です。

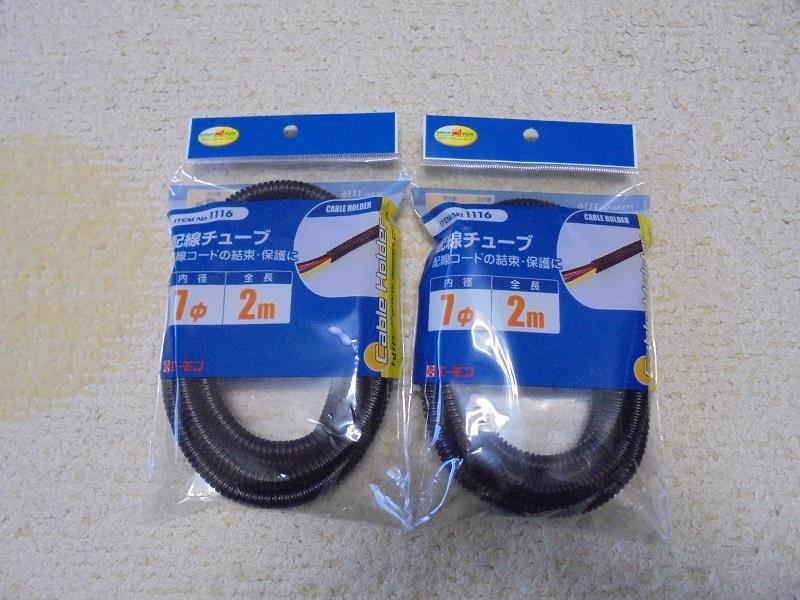

 7φの配線チューブも用意しました。アダプターのコード長が4mなので、2袋購入です。
 さぁ、これで準備完了です。作業開始します。

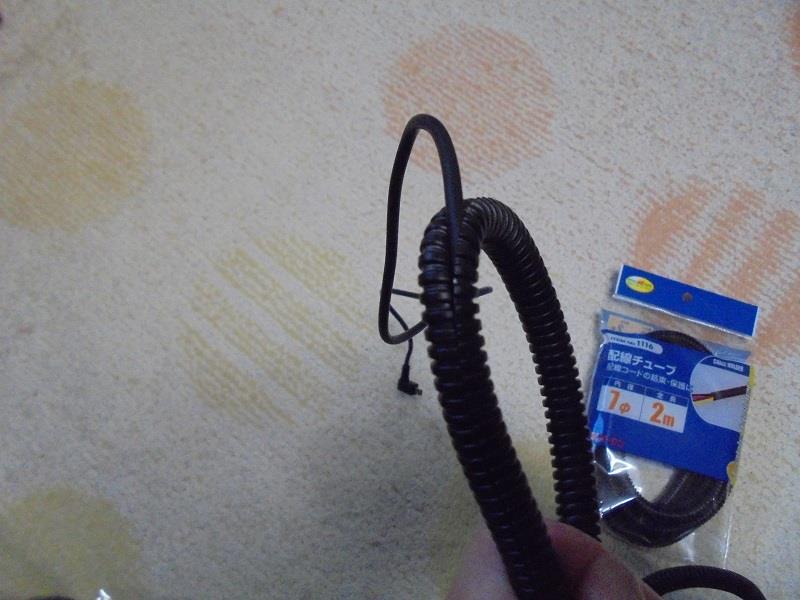

 コードをチューブに入れるのがかなり面倒くさいです。コードを配線した後ではチューブに入れることが出来ないので、最初に入れておきます。

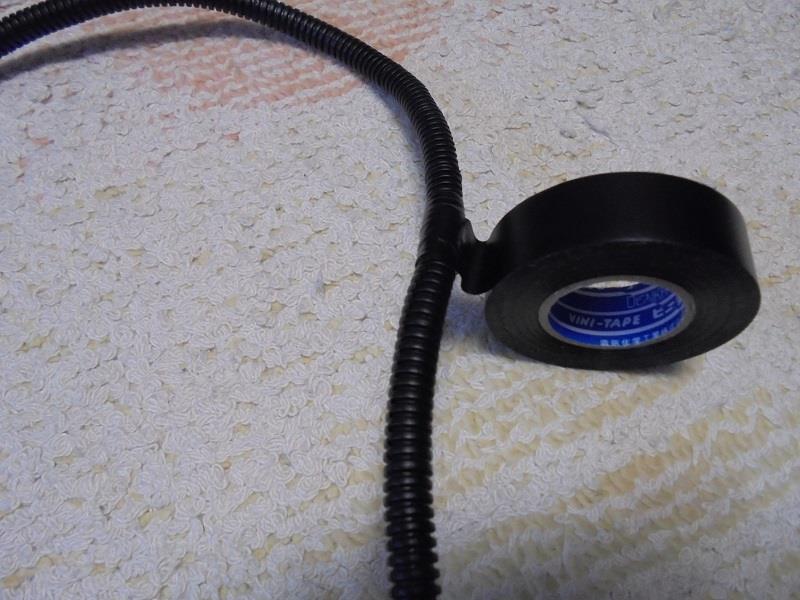

 ジョイント部はテープを巻いて、

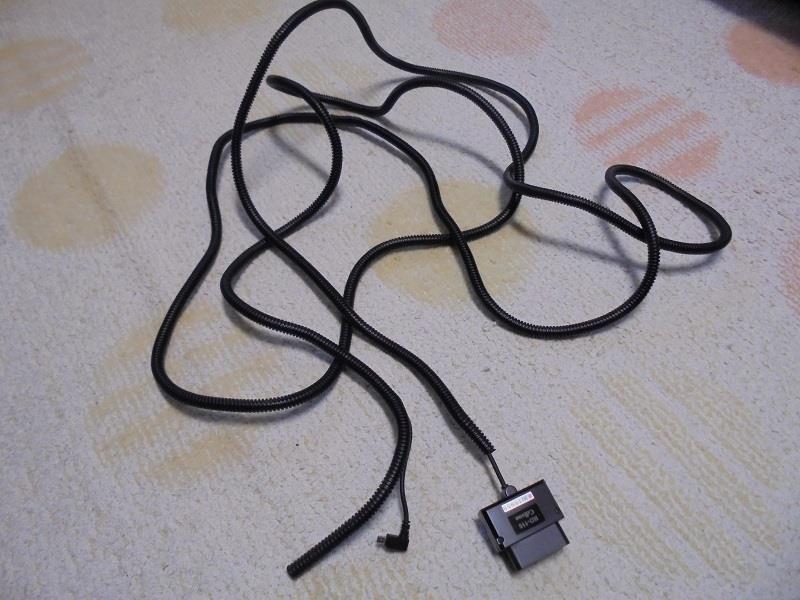

 チューブにコード挿入完了です。









 OBDⅡアダプター側から作業しました。コード経路は、足元のサイドパネル内を通すことにしました。

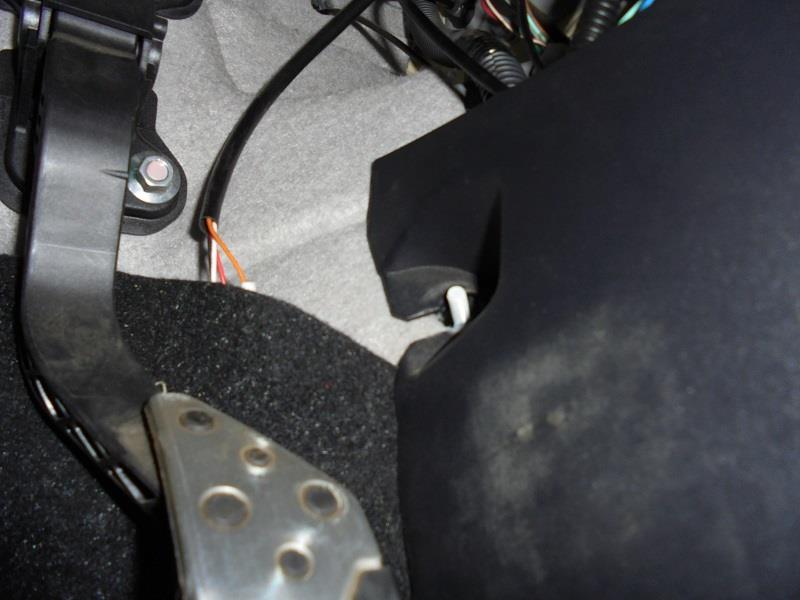

 アクセルペダル近くのプラナットを外します。







 チューブをカバーの中に入れる予定でしたが、カバーが元に戻りません。チューブが入るスペースが無いようです。








 OBDⅡアダプターからこの間は、チューブを外しました。
 サイドカバーは元に戻せました。

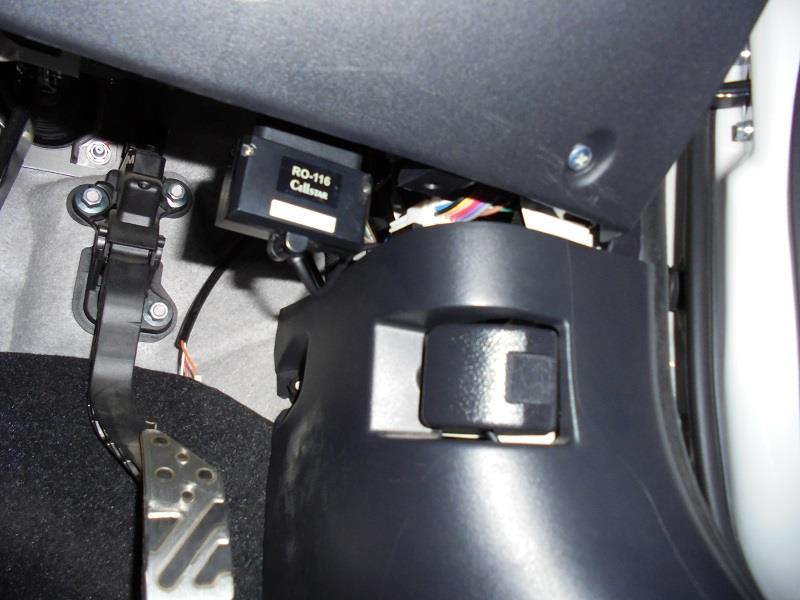

 OBDⅡアダプター側は、こんな感じです。

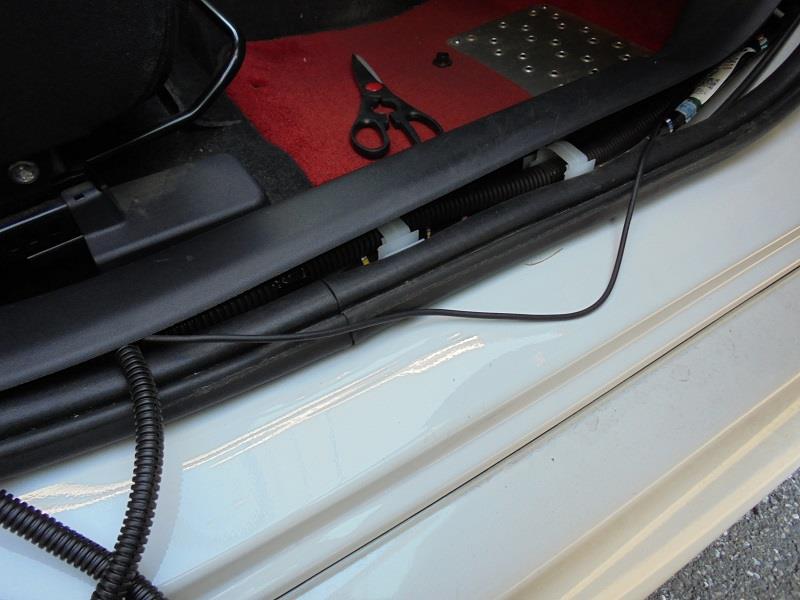

 ここからチューブを出しました。

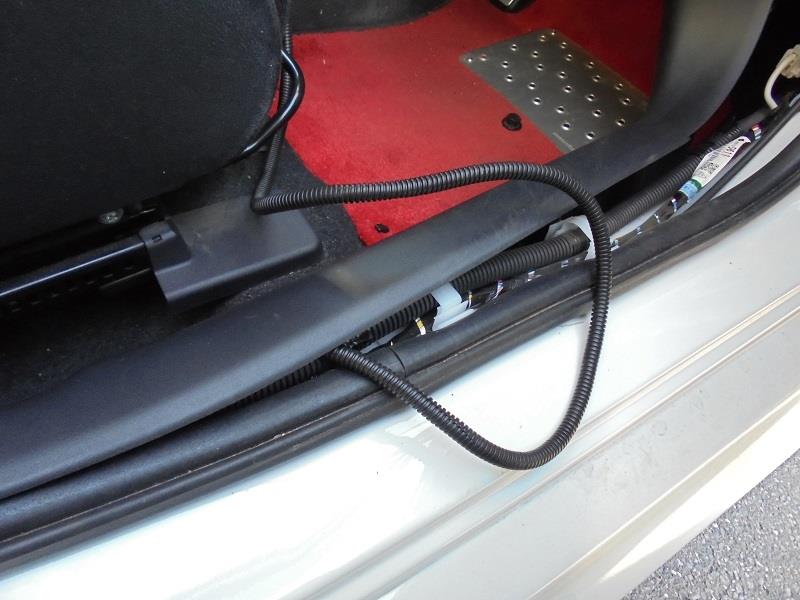

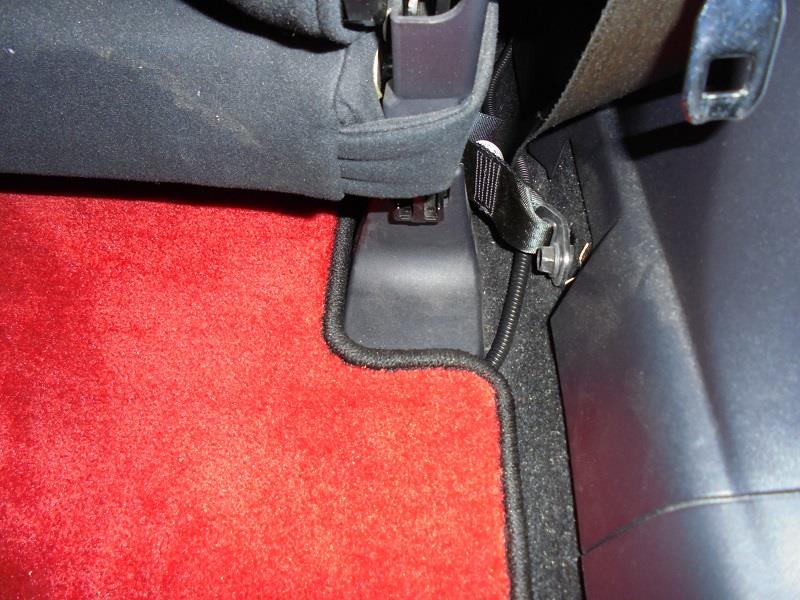

 チューブをシートの後ろに回してマットの下へ。









 反対側から出して、









ここのスペースで弛ませて長さを調整し、

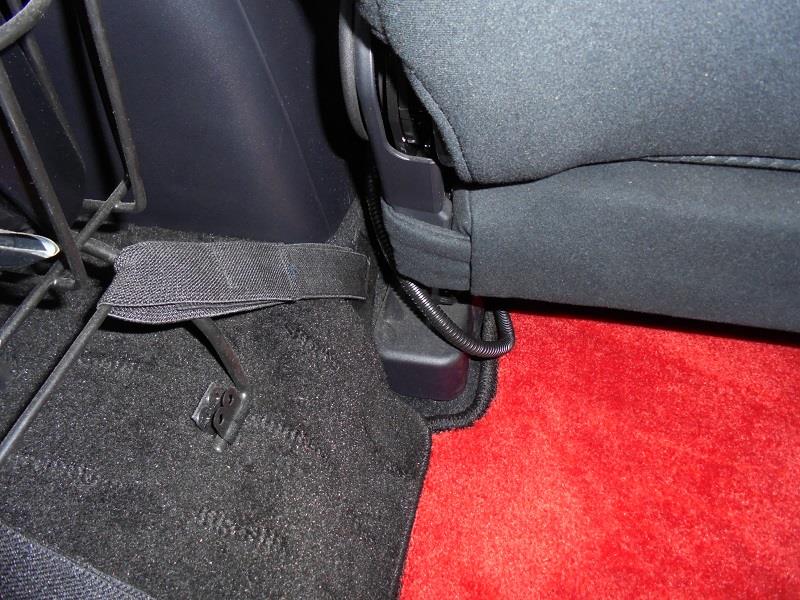

 立ち上げて、完了です。
 チューブに癖がついていて少し納得いかないけど、まぁこれでOKです。
