RX-7(FD3S)ブーストトラブル -エア漏れ-

RX-7(FD3S)ブーストトラブル -エア漏れ- RX-7(FD3S)ブーストトラブルのご相談です。

車両は1型です。
坂道で正圧に入ると全く走れないと・・。

入庫点検をさせて頂くと・・。

ダイアグは出ませんでした。

タイトル画像参照

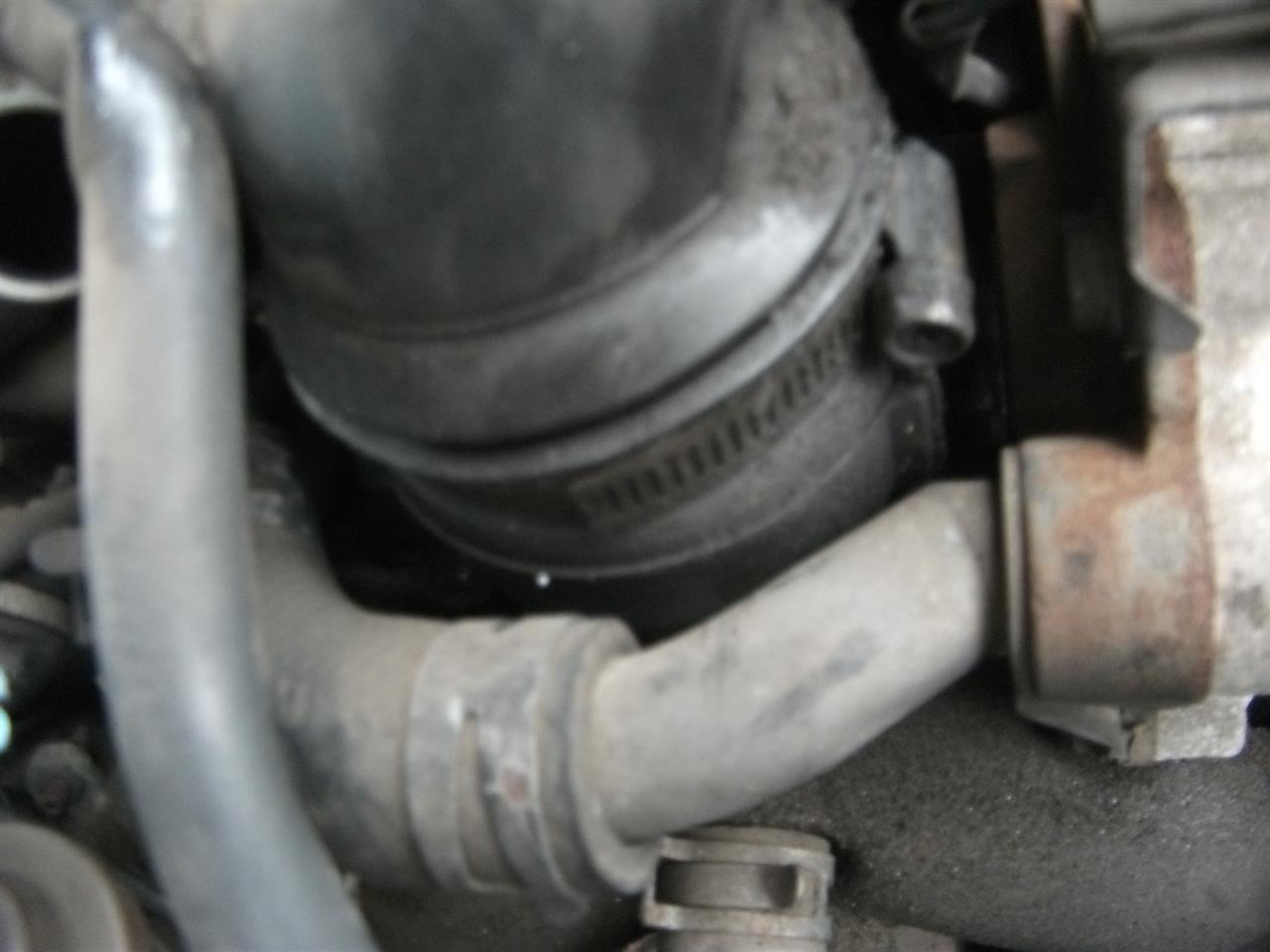

バキュームホースが劣化し硬化破損していました。
アクチュエーターが作動不良気味?


インテークホースが抜けていました。


何よりびっくりしたのがこれ。

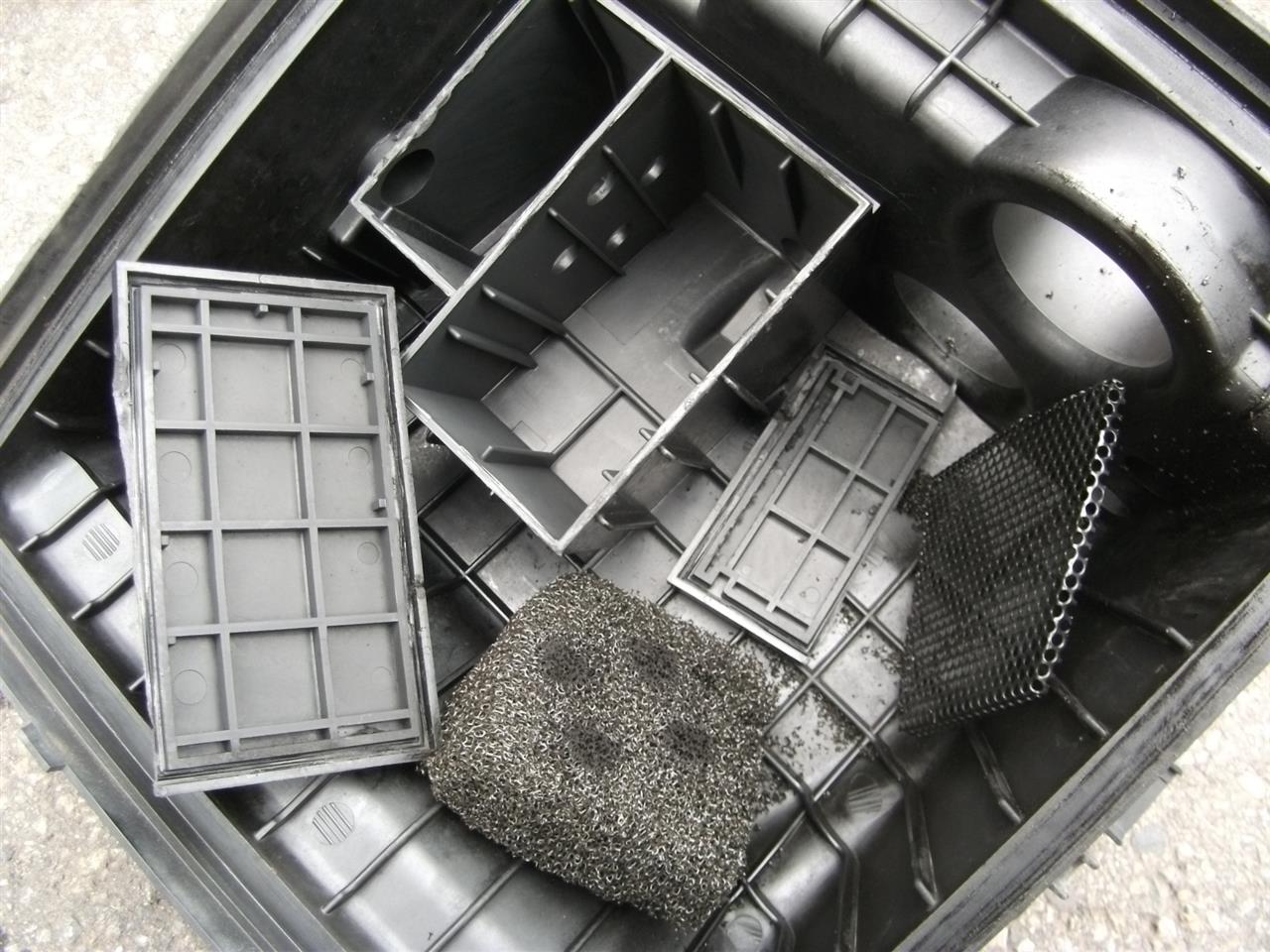

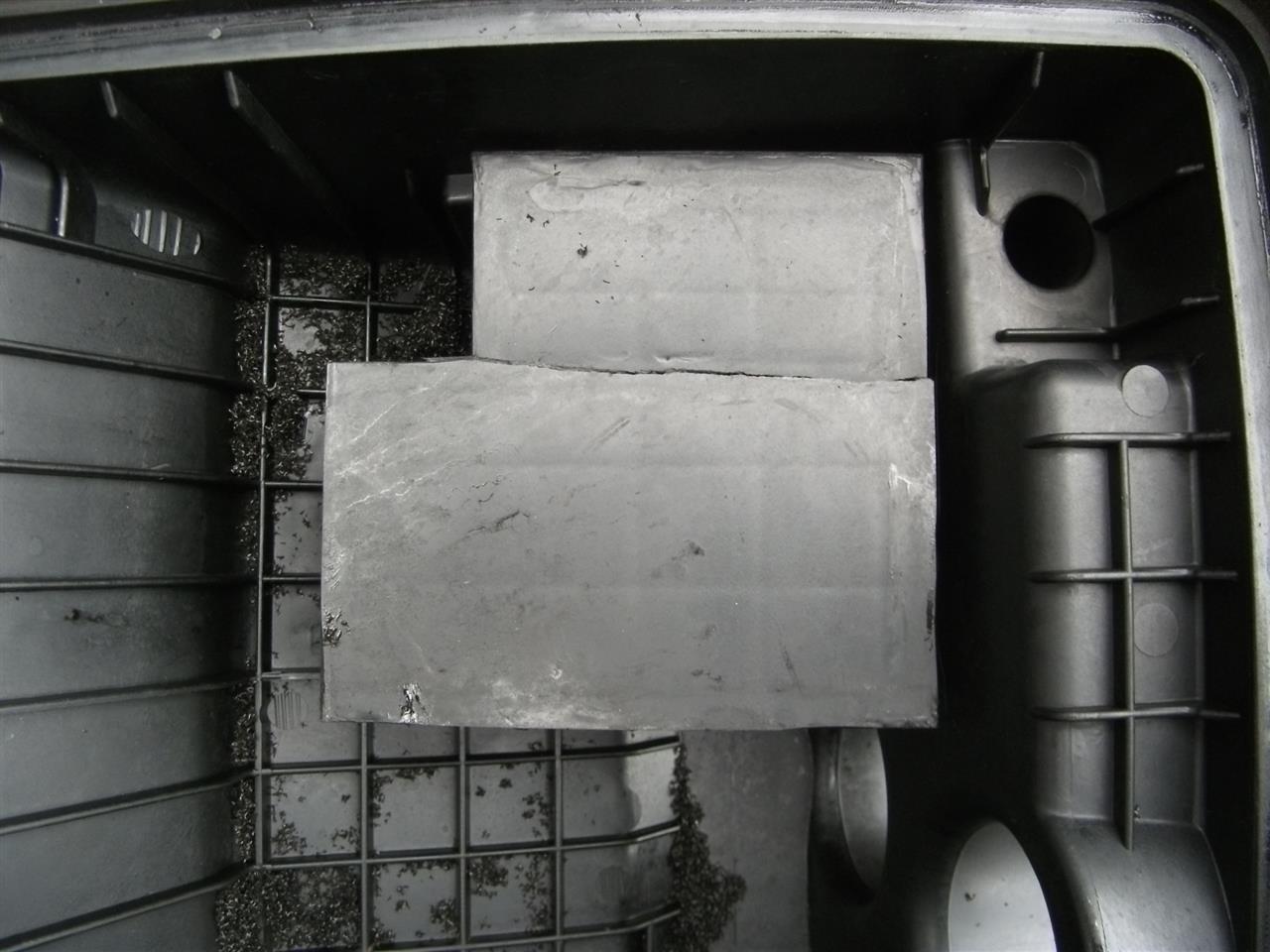

蓋がバラバラに破損しています。

この破損により吸い込み口に蓋がひっかかりタービンへ繫がるインテークパイプがしぼんでいました。

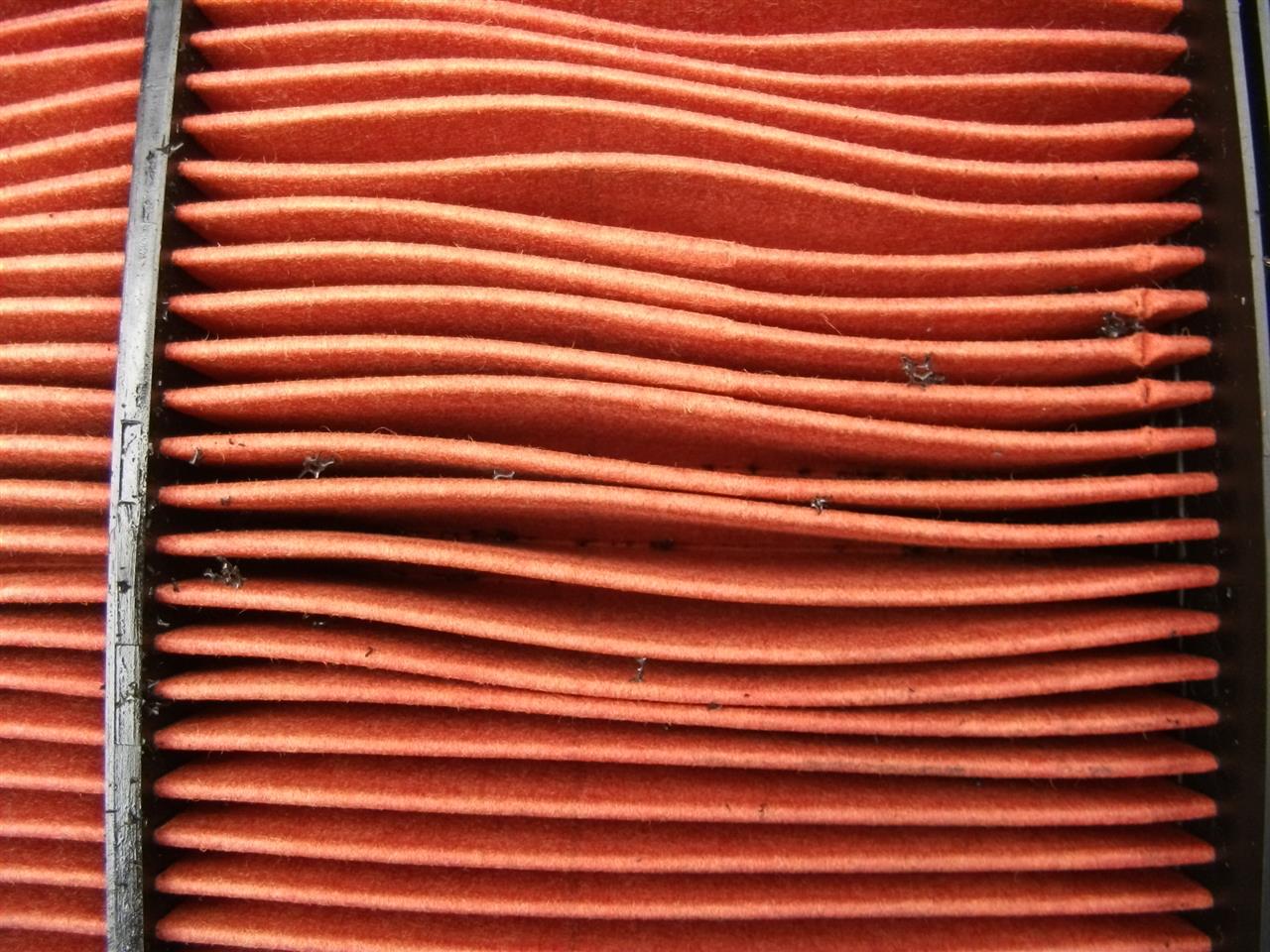

スポンジがクズグズでスポンジ粉たらけのエアエレメント


本来のこの様に蓋が・・。

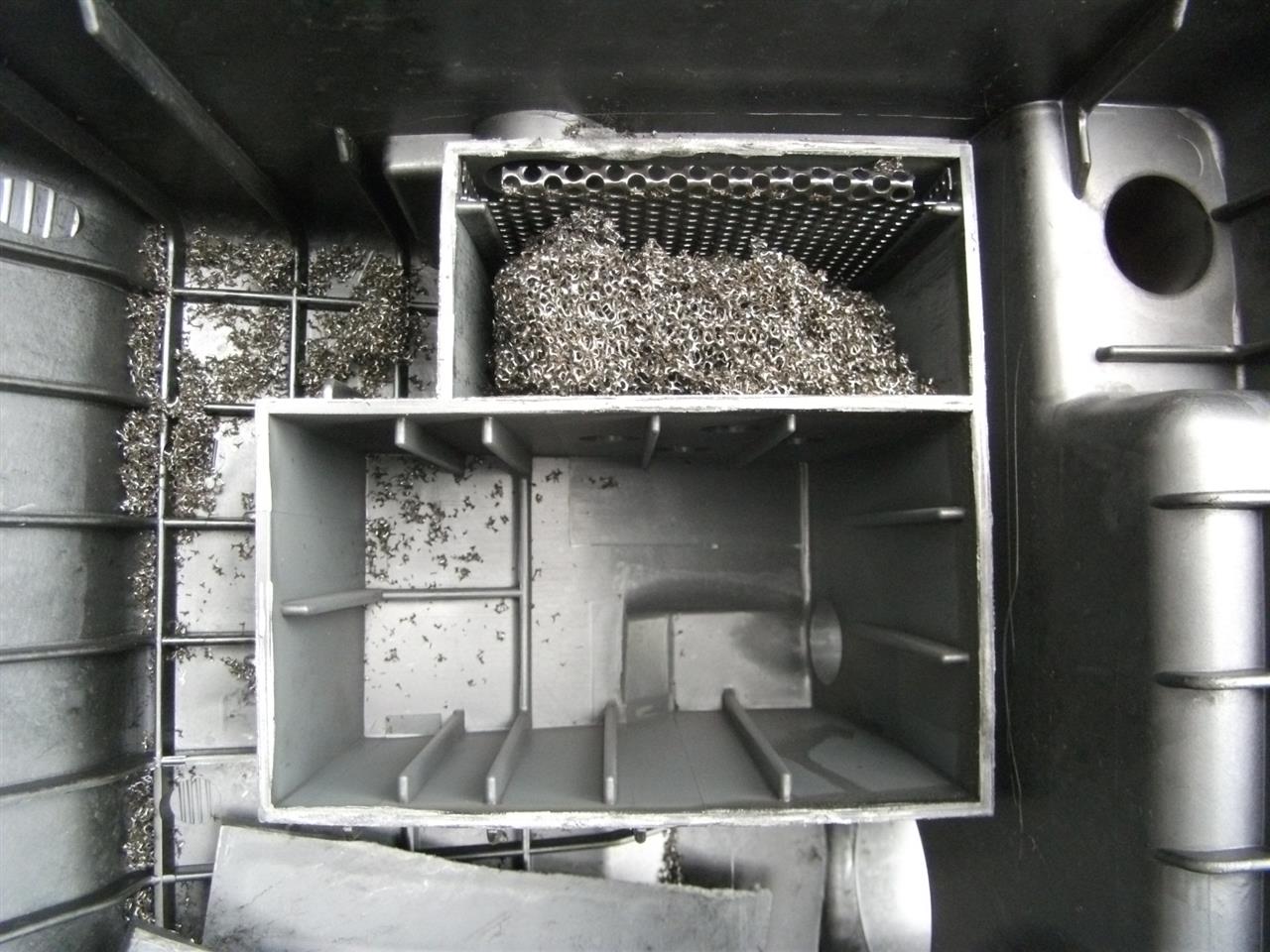

蓋の中身はこの様になっています。

右上はエアポンプのエアの吸い込み口です。

下側はACVを通ったエアが入ってくる入口です。

下側から入って来たエアが、上側の部屋(スポンジとメッシュが付いている)を通りエアが外に抜けて行きます。

その時に吹き返し音が出るのとリリースされた汚れた熱いエアと吸い込んだフレッシュエアと混ざらない様に、この様な構造になっています。

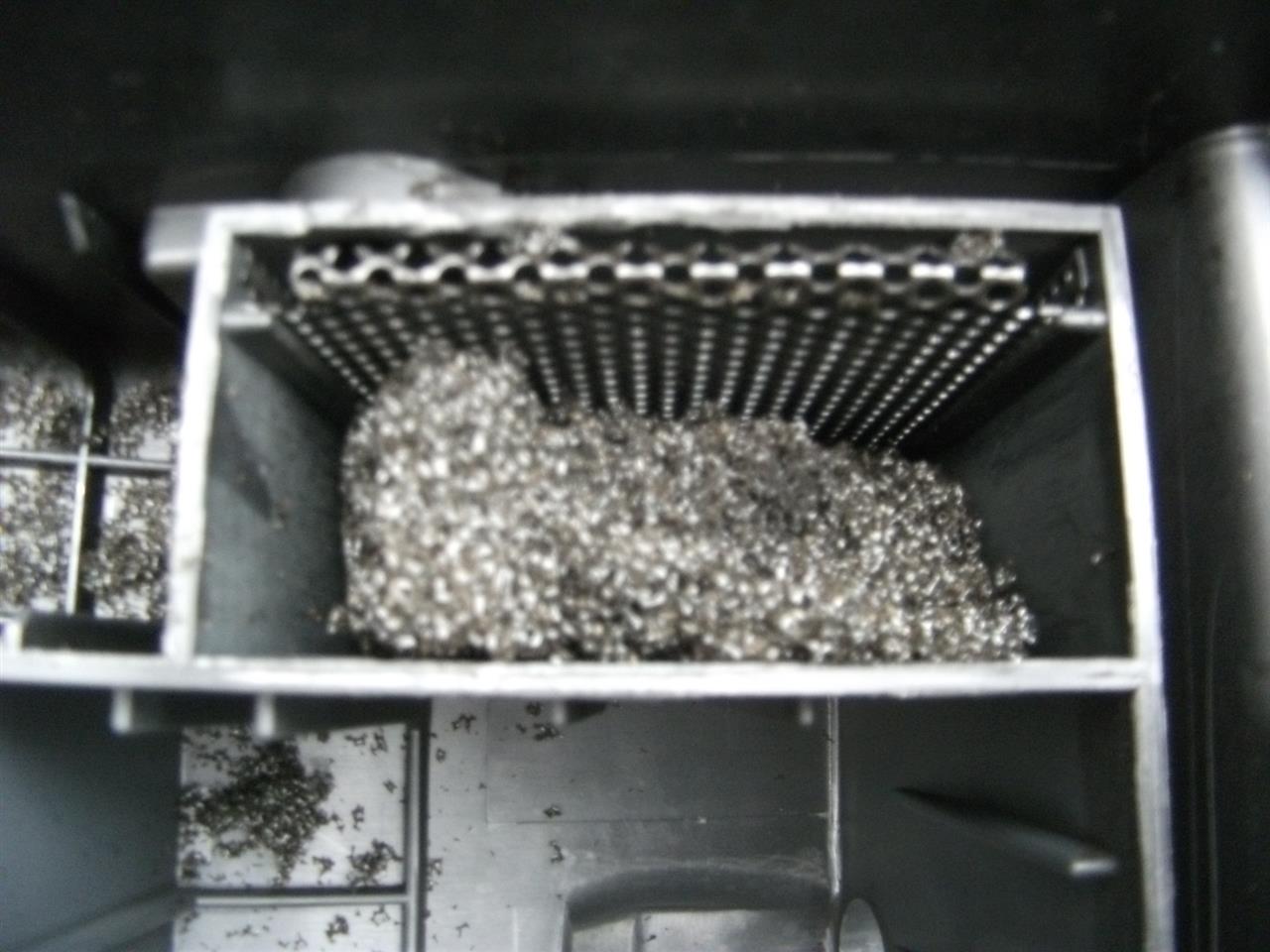

サイレンサーを兼ねたスポンジは経年劣化で粉々になってしまいます。

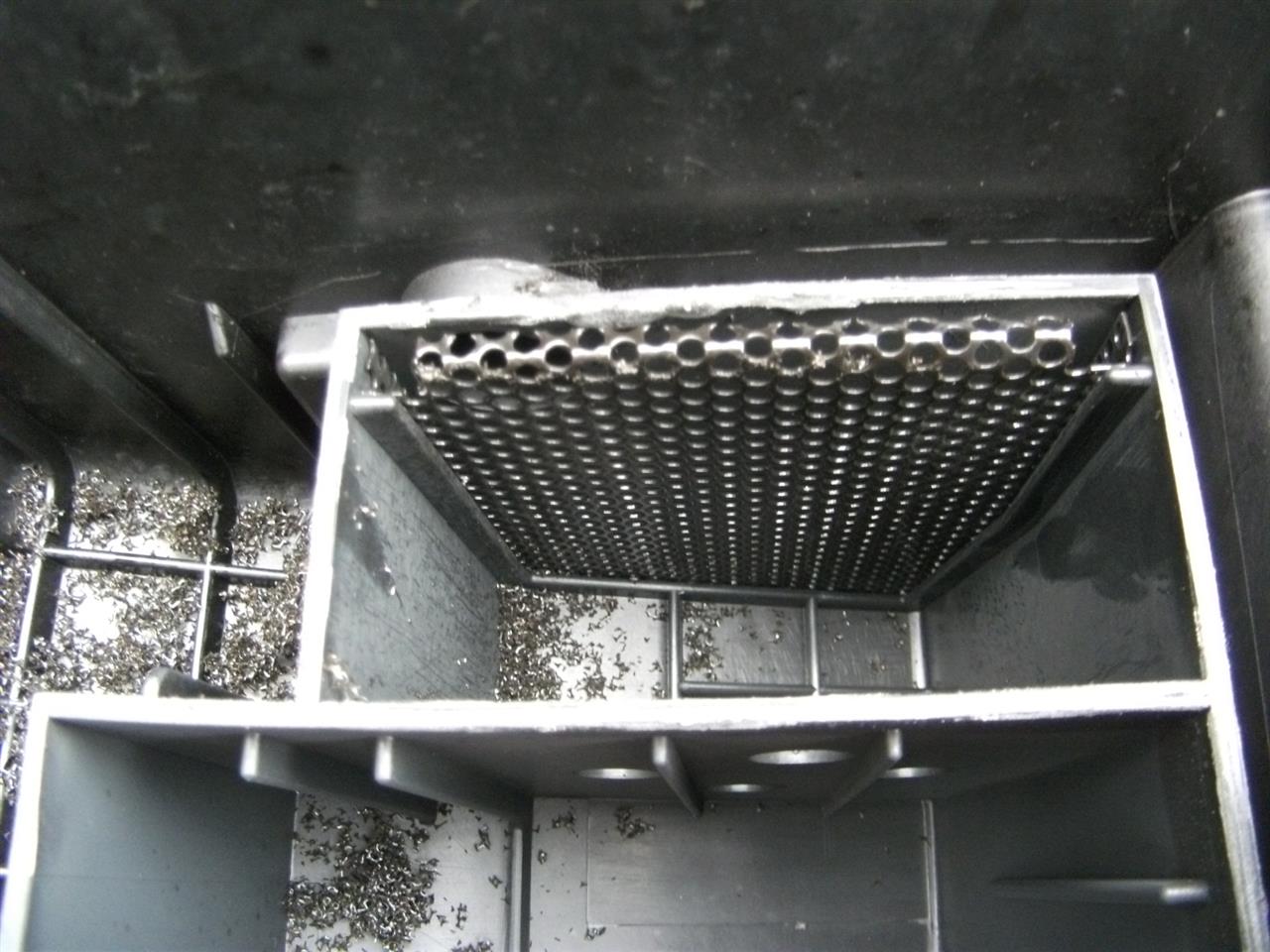

この金属メッシュは特に問題有りません。


ここが部屋の入口です。
ここから入り・・。

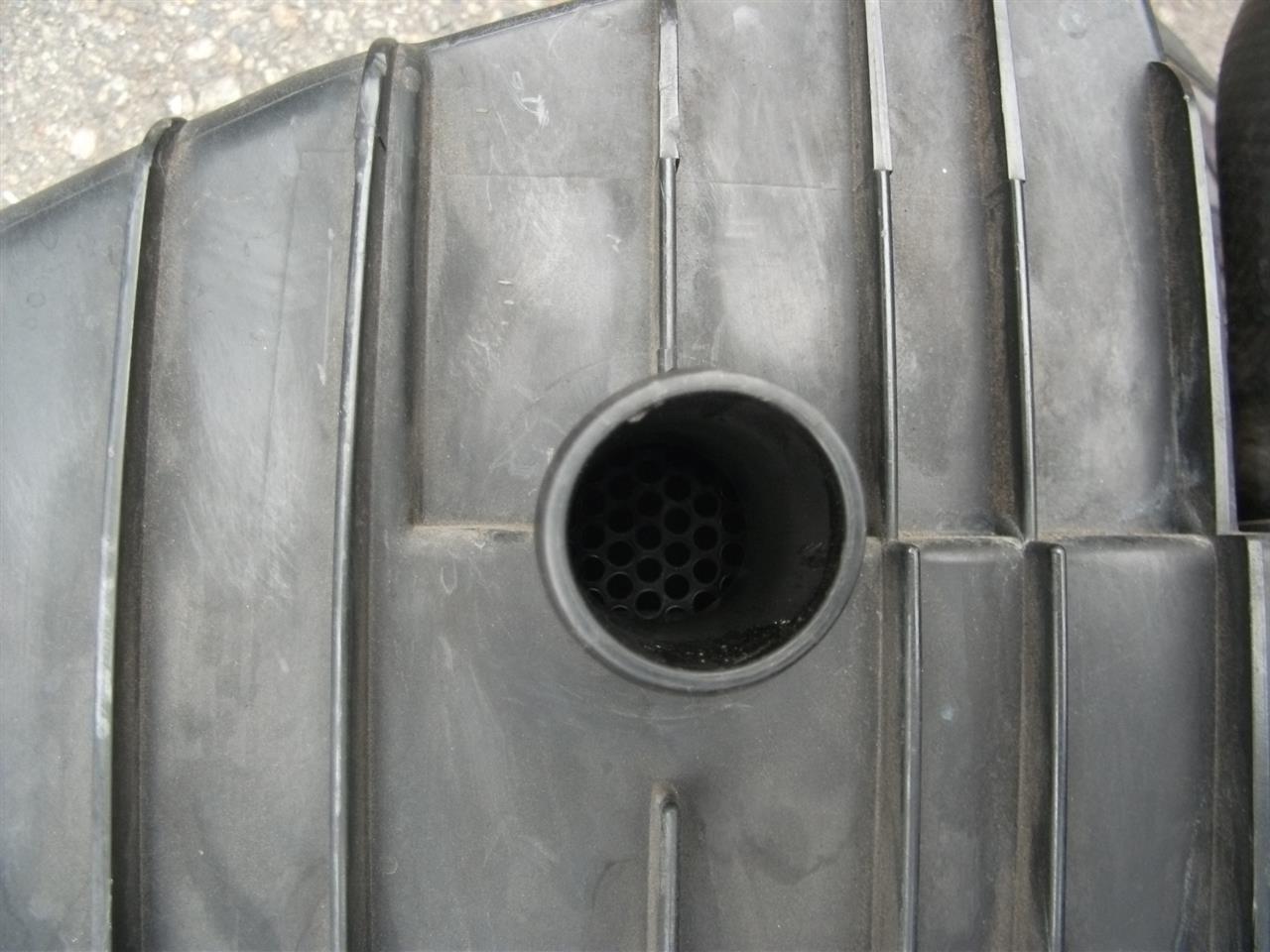

ここからエアが排出される出口なのですが、ウォーターポンプを交換した際、業者がエアクリーナーに穴が空いていると言う事で、ここを盲してしまい尚且つタイラップで止めてしまった様です。

当然リリースされた熱いエアは行き場がなく盲をされていたので圧力がかかり蓋が破断しこの様になりました。

このエアクリーナーBOXの破損は明らかに作業者の無知による破損です。
(オーナーさんがオカシイと思い、ネット調べて外したそうですが時遅し・・)

この内側部分で破損しているという事はプラスチック類の破片等は、タービンに吸い込まれる事を意味しております。

一応、確認したところ目視点検上ではタービンブレードは大丈夫そうです。

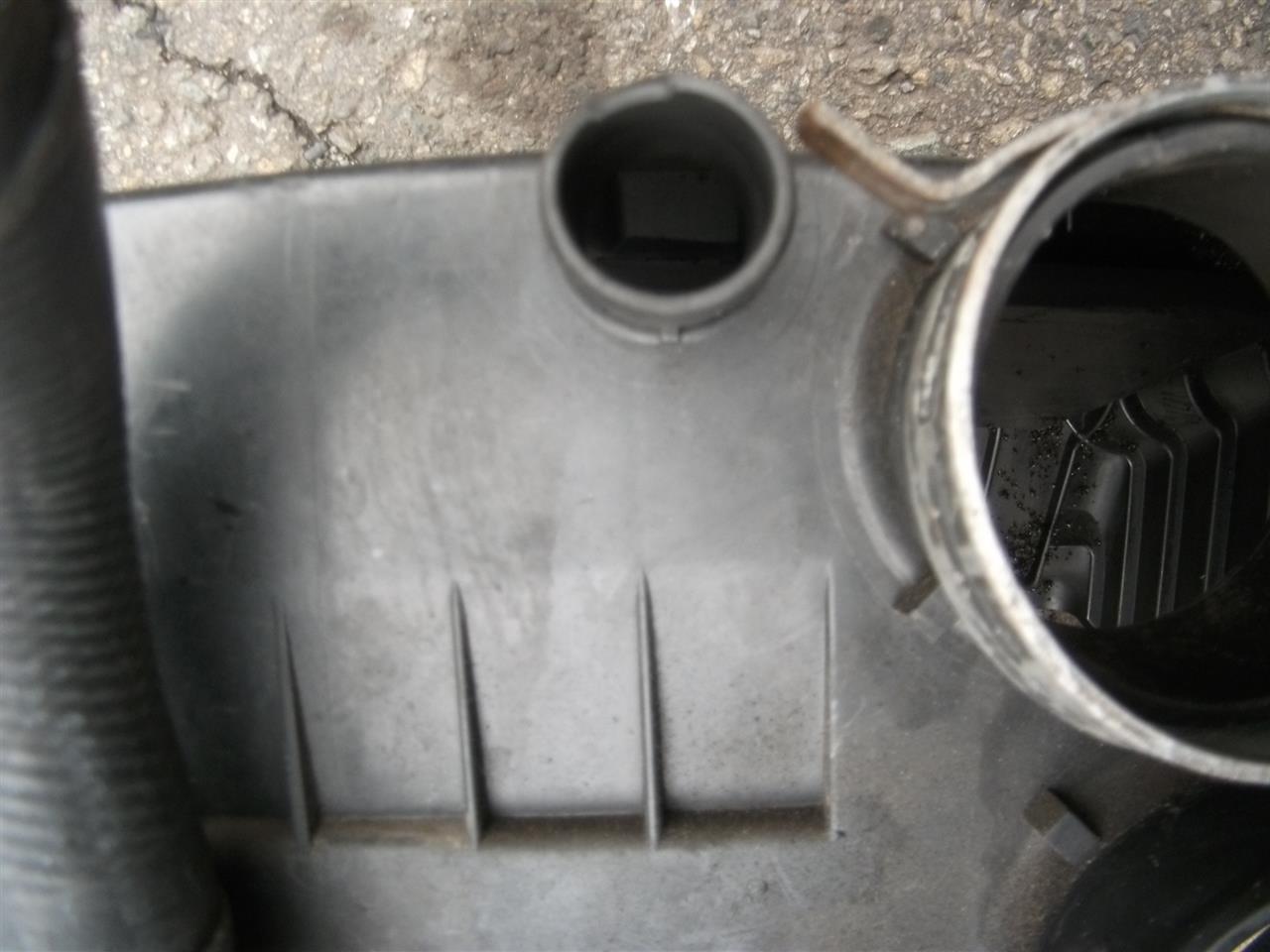

エアクリーナーボックスの側面のパイプはどこにも繋がっていません。
本来はここに下側に向かったパイプが付いているだけです。

従ってパイプが付いていなくとも、絶対に盲等してはいけません。

修理をして壊されてしまったかなり特異な人災事例でした。

ノーマルかそうでないかの区別も付かない所に整備は任せてはいけません。
オーナーさんも後悔されていました。

取り敢えずは大事に至らなかったのが良かったかと・・。

しかし、中長期的には・・。

水漏れ、異物混入は問題が出る可能性が高いです。
