CIVIC Sedan HYBRIDEのお写真

CIVIC Sedan HYBRIDEのお写真月夜猫です。

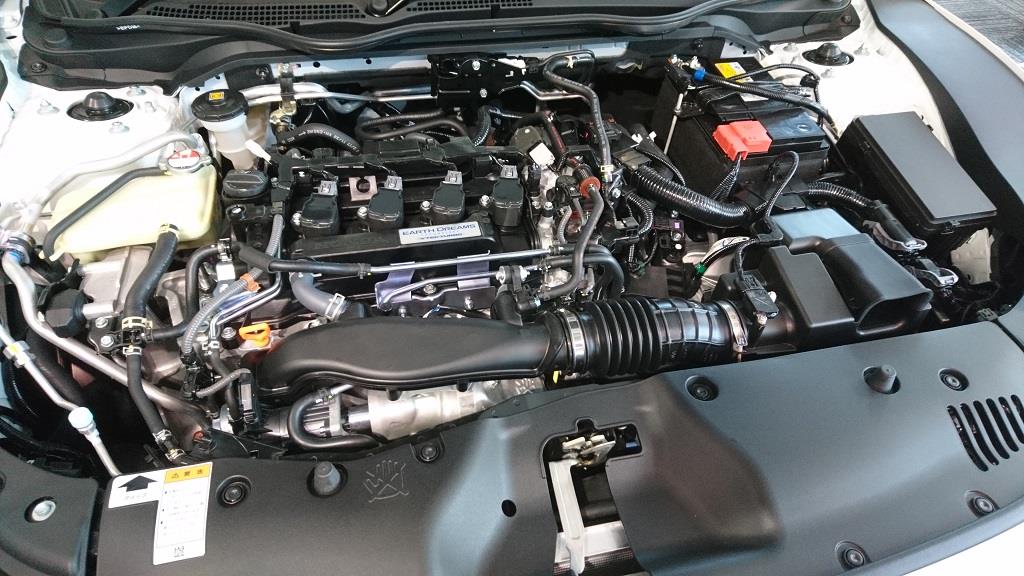

あちゃらの国ではInsiteと呼ぶ事になるらしい、CIVIC Sedan HYBRIDEのお写真ですが、46枚目だけが初見のエンジンルーム。1.5のi-MMDがどんな収まり具合なのか気になりますね。

※画像拝借元は関連情報URL参照
---
パッと見したところ。

【PDUでけー】
アルミダイキャストみたいなのがPDUのハズで、駆動用のDC/ACインバータと発電回生用のAC/DCコンバータ。カナリ場所取りますがグレイスのPDUに比べて5倍位の電力扱うので、防火壁の外にしたかったのかしら。

ハイブリッド用バッテリーはリアシート下なので、前後を結ぶのは高電圧(電気屋的には高電圧じゃないですが)DCケーブルだけですね。反対側の高電圧DCケーブルは電動エアコンコンプレッサー用でしょう。

【しかしまあ】
まだ時間があるので量産先行試作位なんでしょうか、率直に言って配線と配管ごっちゃごちゃw。整備する人大変そう。

【アレ何処】
で、12Vバッテリーが見つかりませんw

i-DCDのグレイスにあんな巨大な12Vバッテリーがあるのは、非常用セルフスターター動かす都合と奇数軸クラッチ接続しつつ変速はニュートラルにして発電するトルクフロー構成するアクチュエーター動かすのに電力要るからだと思うのですが、i-MMDなら救援用外部バッテリーから発電用モーター駆動出来さえすればキーレスとPDU面倒見る程度のチッサイバッテリーでも間に合いそうなので、抜本的に回路替えて止めたんでしょうか。

---

1.5リッターTURBOのCIVIC Sedanも結構詰まってますが、メカスペースミニマムはホンダの伝統?

でわ。(^^)/~
