2018年03月10日

アクションカムを加工してみた(その2)

それでは、前回に引き続きアクションカムの改造行程です。

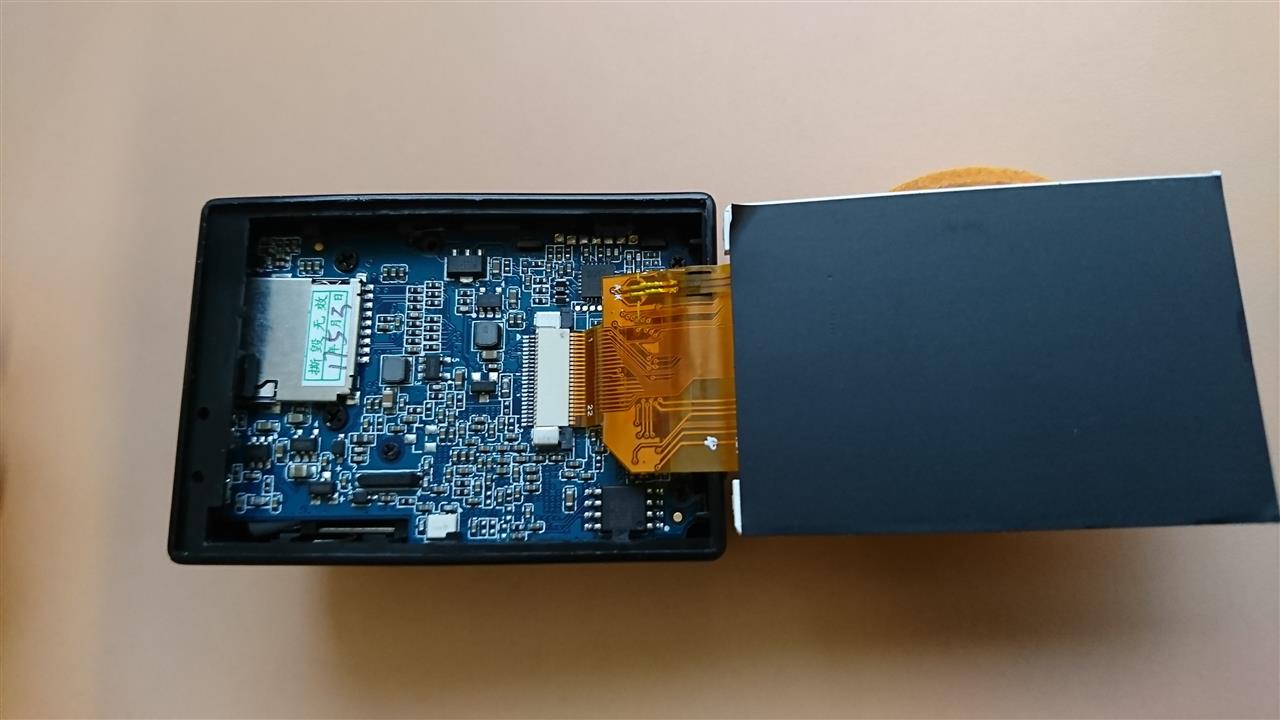

液晶が浮いたら、写真のように右側に寝かせます。

液晶が下になりますので、傷が付かないように注意して下さい。

次は、液晶画面を外します。

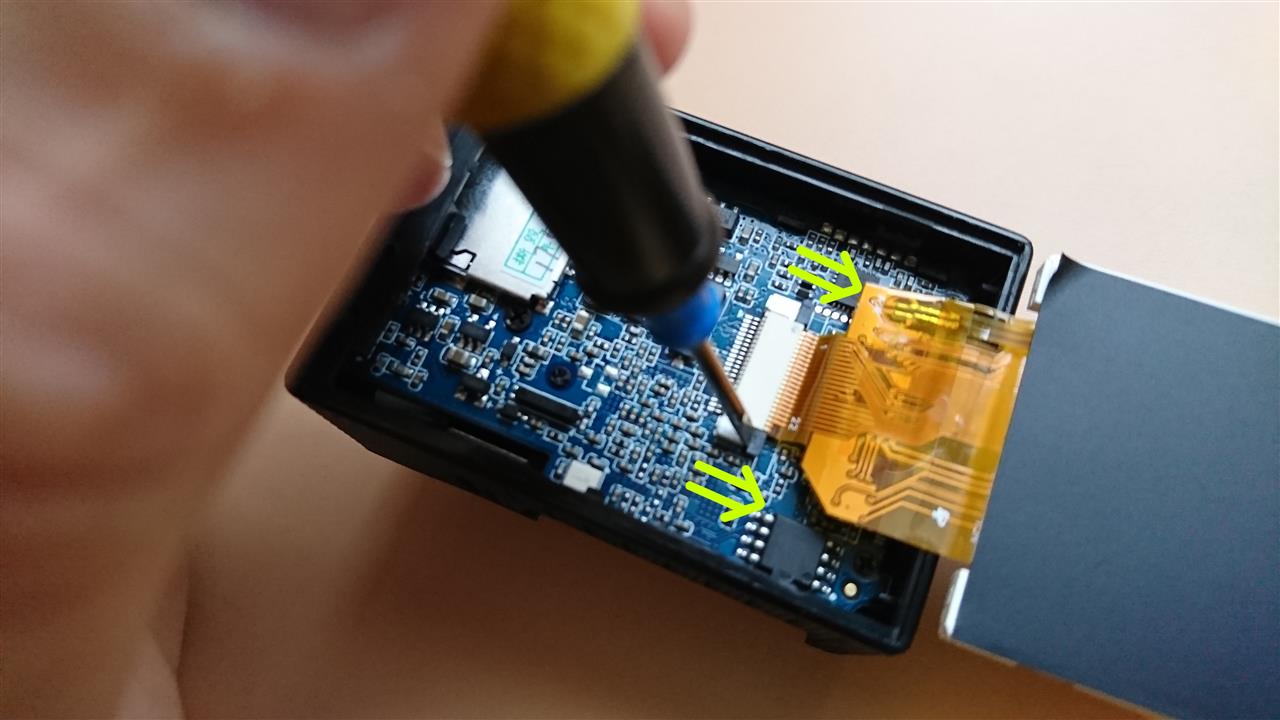

写真のようにマイナスを黒い爪の間に差し込み、⇒の方向にスライドします。

無事に外れたら、次はネジを外します。

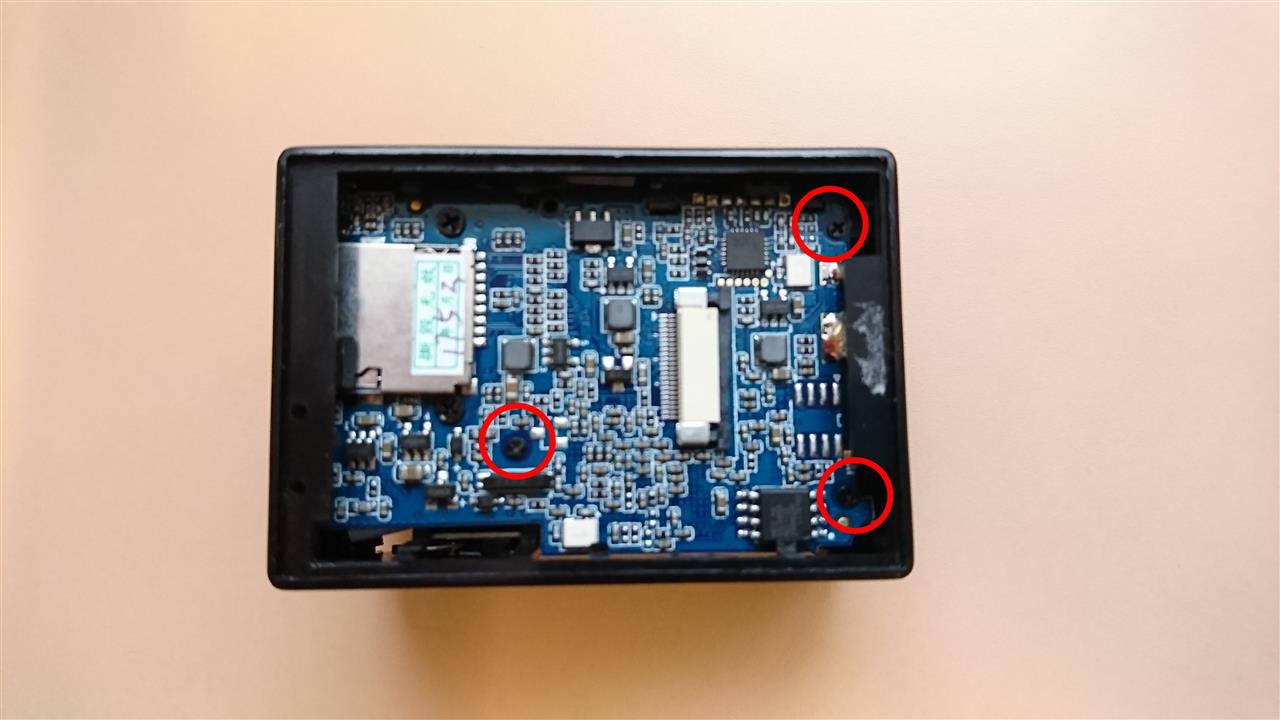

外すネジは、赤丸の3箇所だけです。

次に、内部の基盤を正面側へ、慎重に押し出します。
ここの写真はありませんが、押し出すときにあちこちが引っ掛かりますので、どこが引っ掛かっているのかよく確認しながら、決して無理せず外してください。

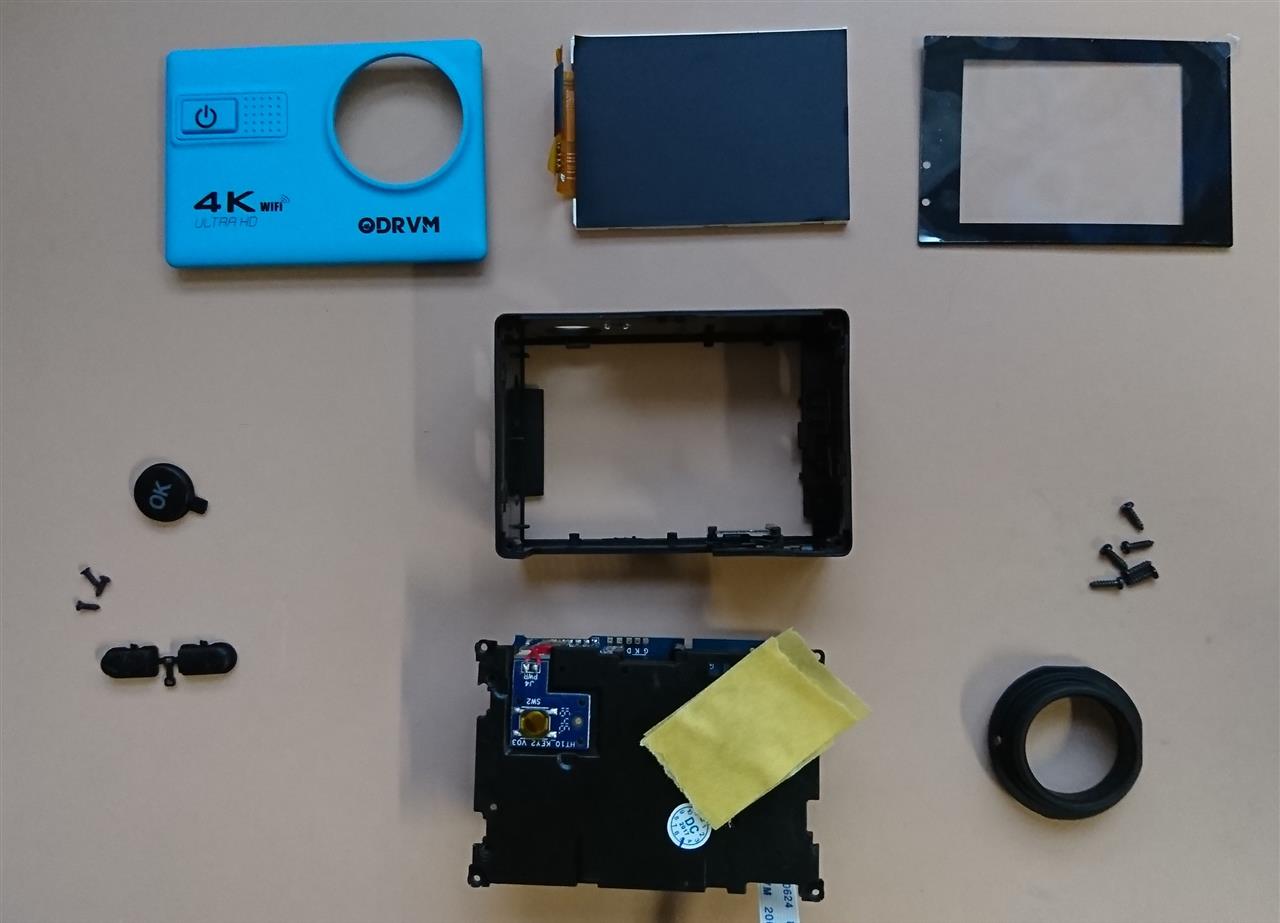

解体したカメラのパーツです。

ここから、マイクジャックの取り付けになります。
まず、正面のインナーパネルをレンズから抜くように外しますが、電源ボタンの配線が繋がっていて分離はできないので、これ以降の作業で配線を切らないよう、充分に注意して作業して下さい。

次に、マイクジャックを付けるため、元から付いてるショボいマイクを外します。

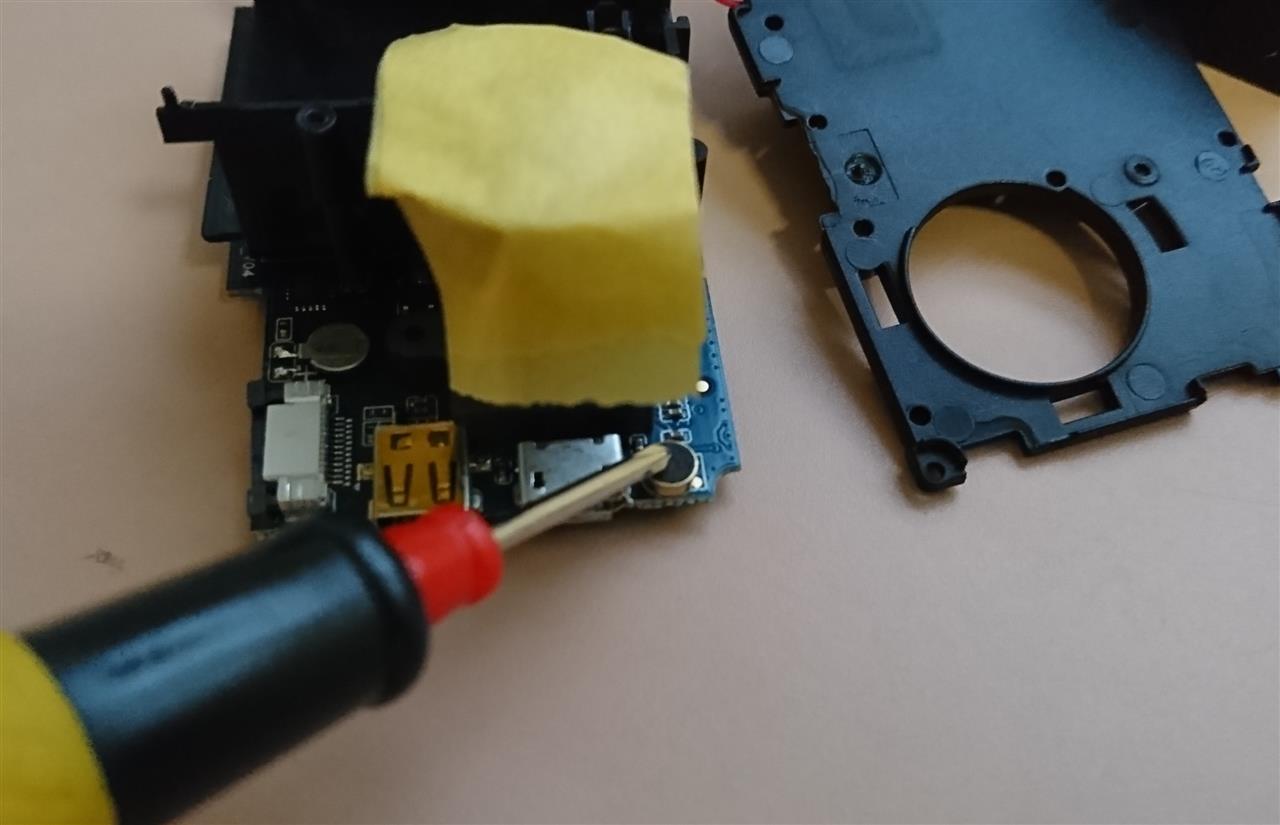

写真の中で、ドライバーで指しているのがマイクですが、+と-がハンダで付いてるだけです。

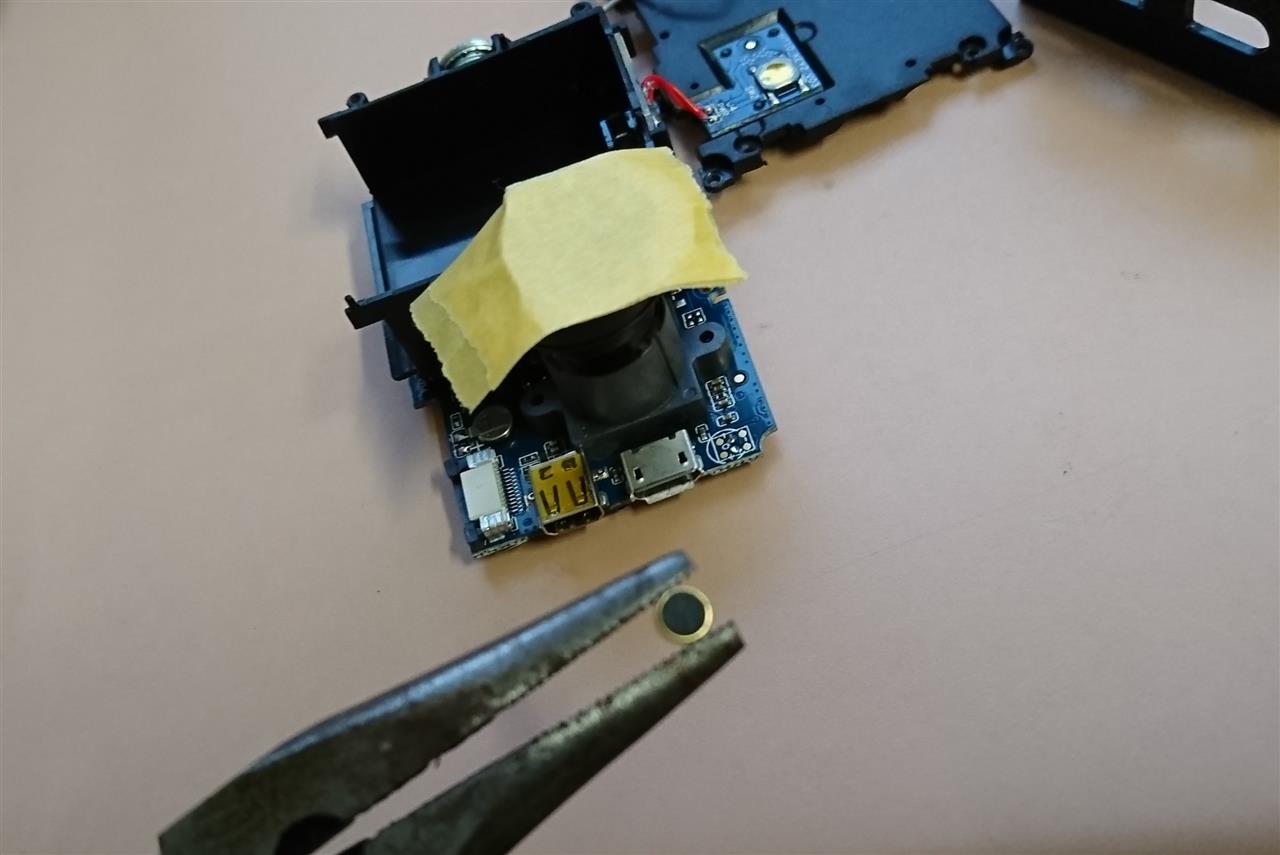

上の写真が、マイクを外した状態です。
外すときのコツですが、マイクを下から引っ張るようにペンチで掴んでおき、+と-のハンダを同時にコテで溶かすと、簡単にスポッと抜けます。

次に、マイクジャックまでの配線をハンダ付けします。

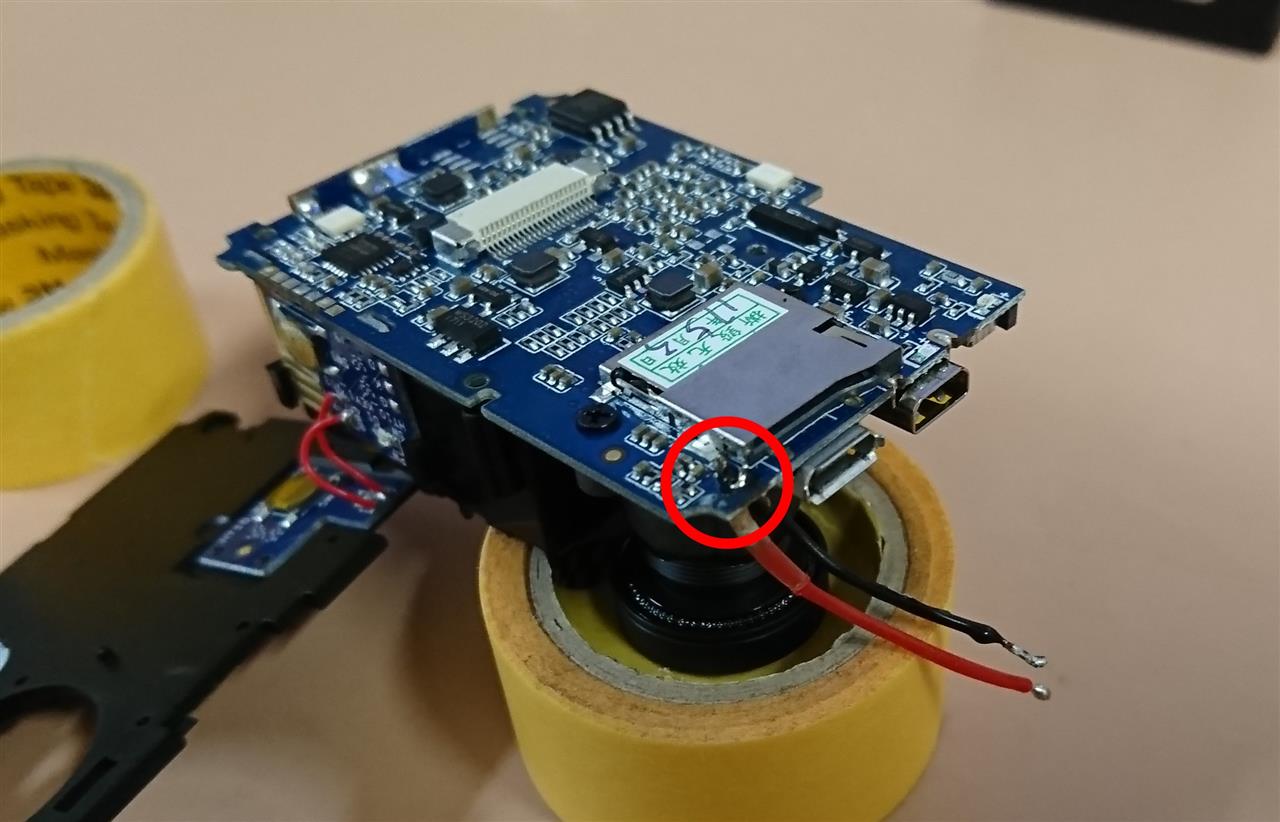

配線は細いものでも大丈夫で、私は小さいラジコンヘリの廃部品が手元にあったので、その配線を使い、さっき外したマイクの端子に配線をハンダ付けします。
赤丸印、基盤の外側が+、内側が-です。

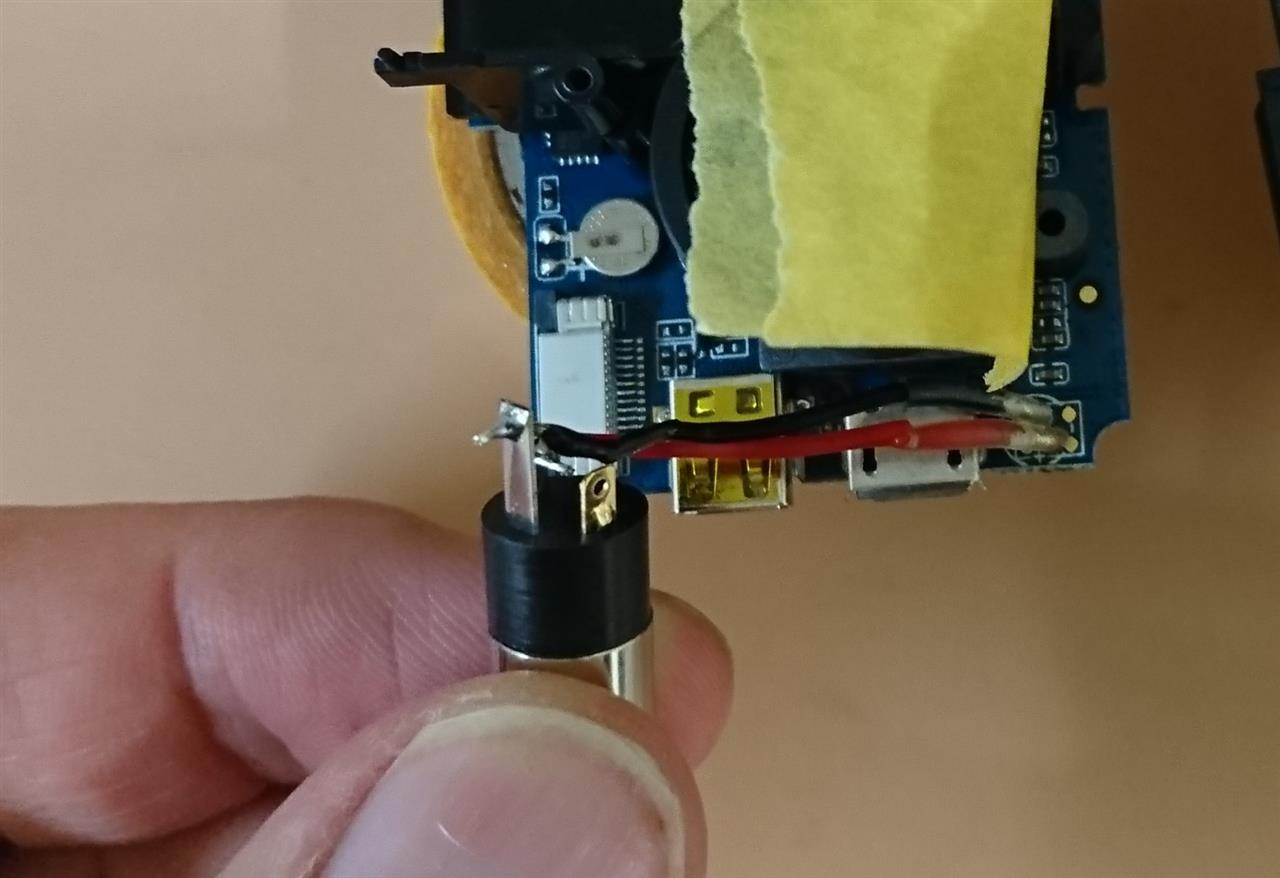

次に、マイクジャックの端子に配線をハンダ付けします。

私が購入したマイクジャックは、2箇所ある+端子のうち、1と書いた端子に+、長い端子に-をハンダ付けします。

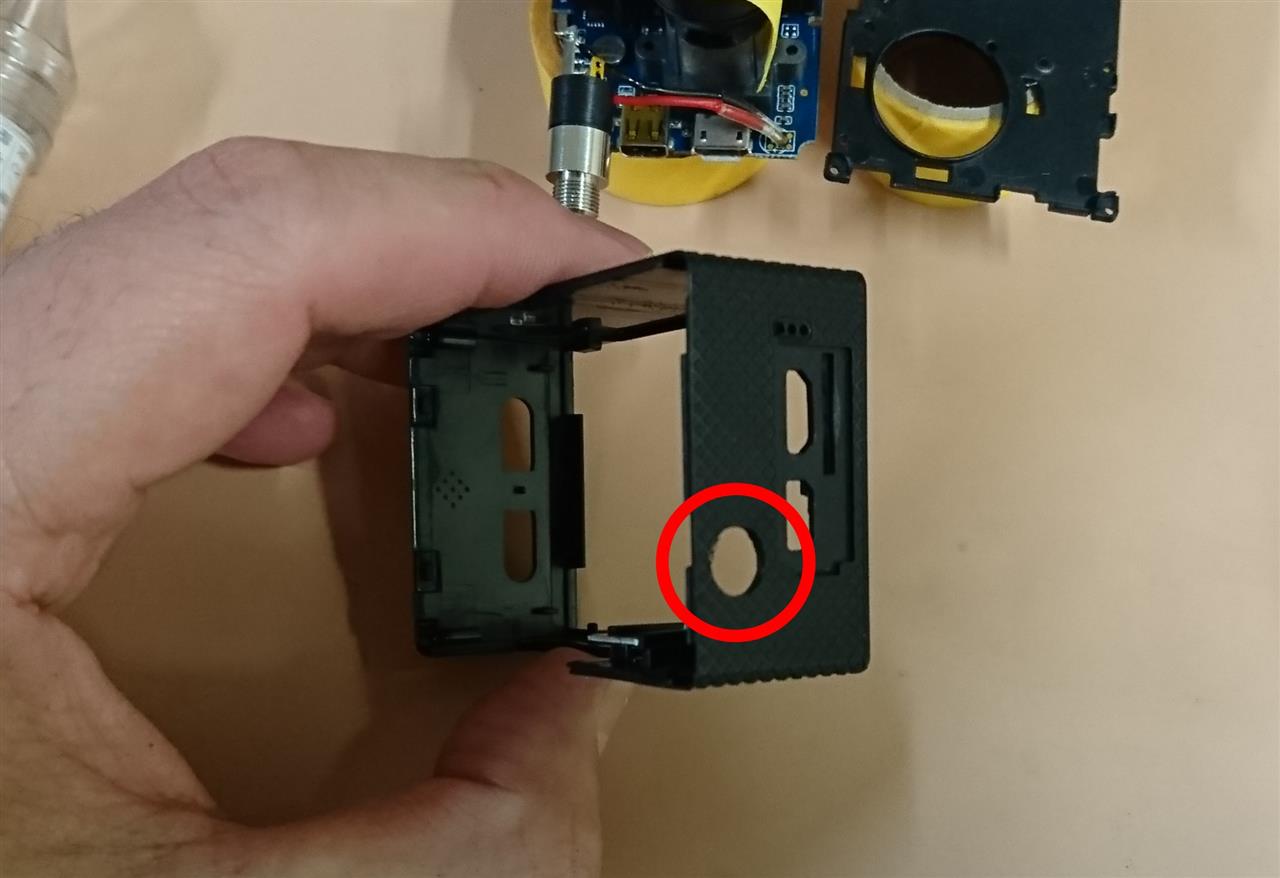

マイクジャックのハンダ付けが終わったら、ケースにジャックを固定するための穴を開ける加工をします。

ケースは薄いので、紹介したハンドドリルやミニリューターがあれば、難なく出来ると思います。

穴開け後は、ケースに基盤を元通りに組み直します。

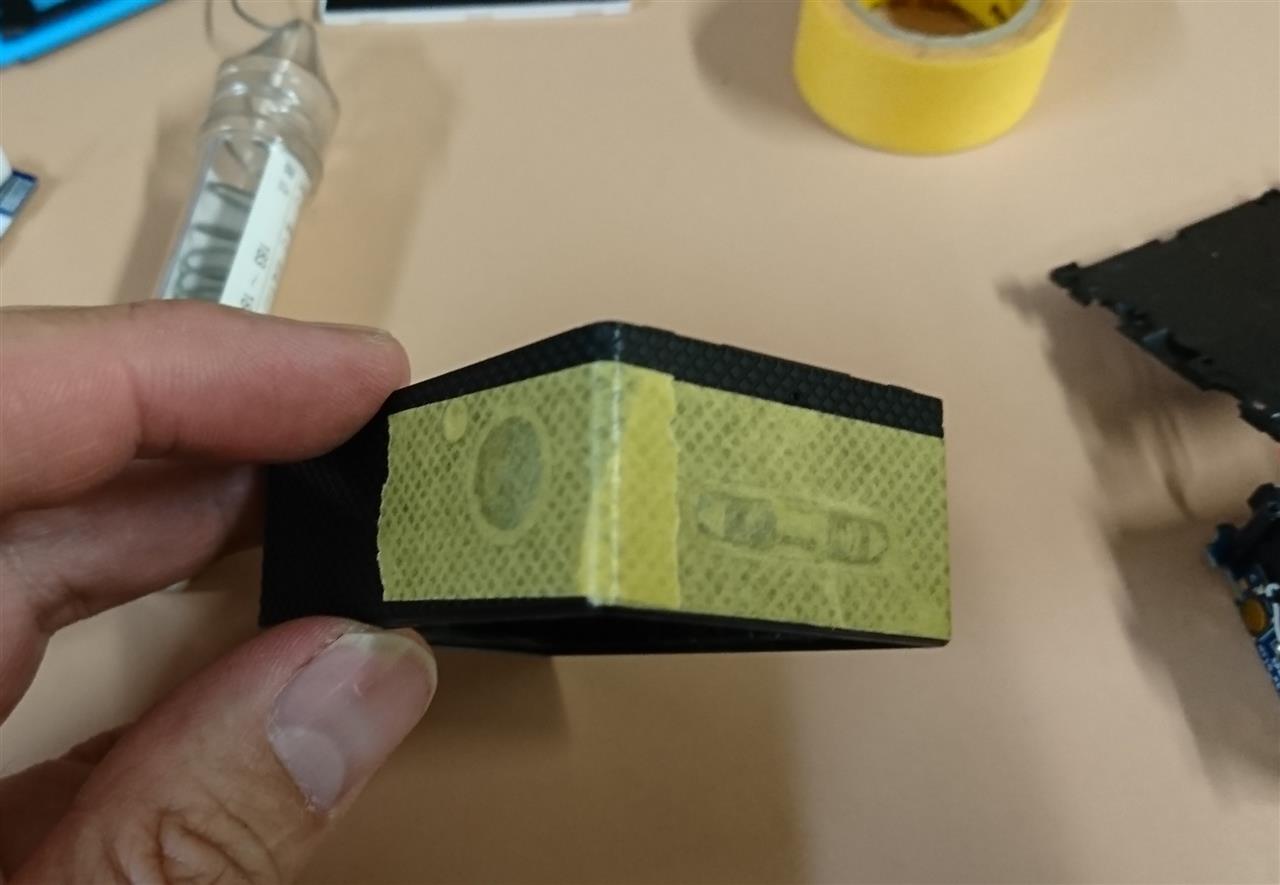

が、その前にボタン類が外れないよう、写真のように、外側からボタン類をマスキングテープで貼り付けておくと、基盤の組付けが楽になります。

そして、組付けが終わったら、OKボタンとサイドボタンを指で押して、カチカチとクリック感があるか必ず点検し、OKなら裏面基盤のネジ留め→液晶の取り付け→液晶の保護パネルの順に取り付けます。

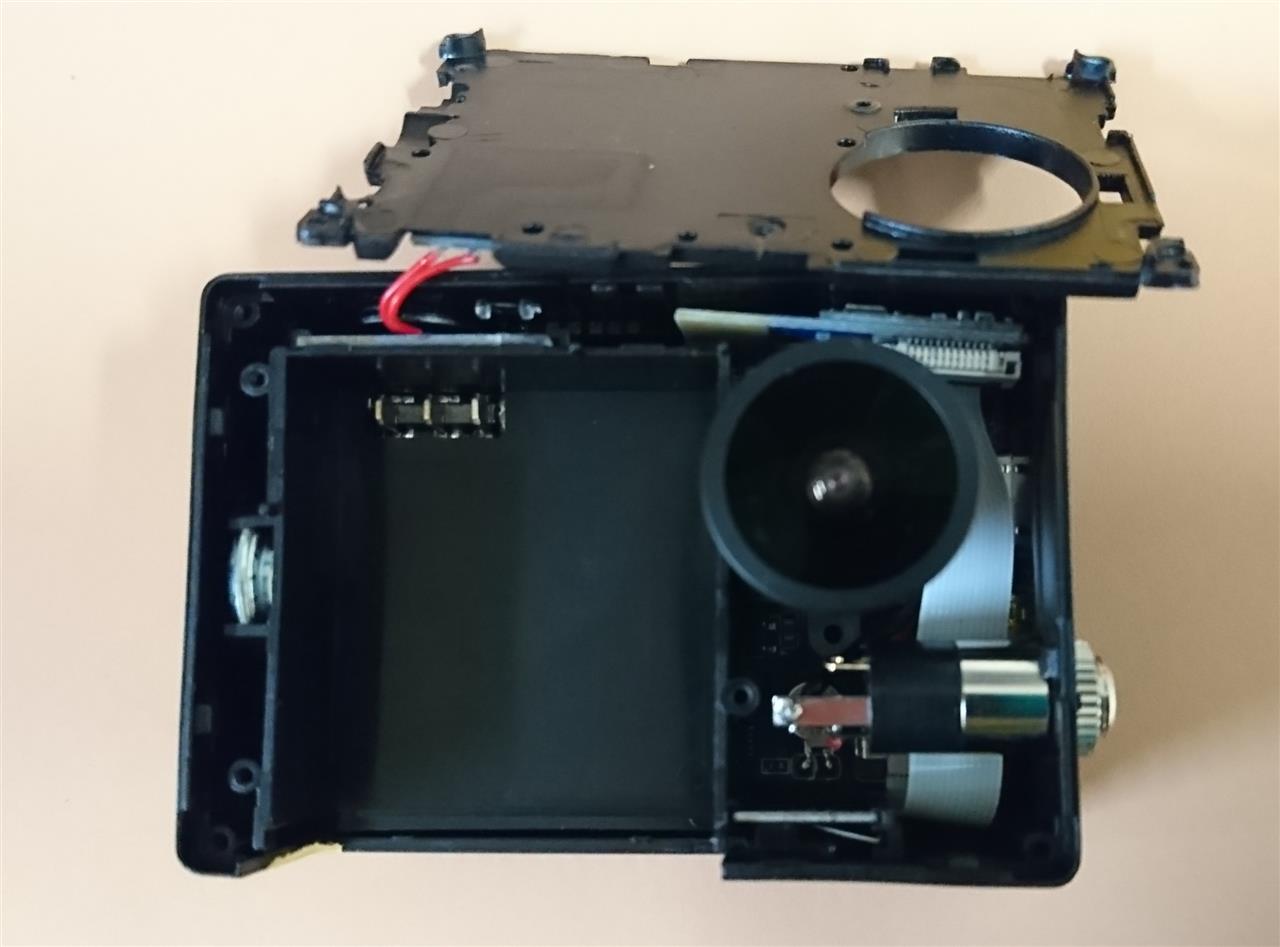

次に、ジャックに付属の固定用リングで、ケースに開けた穴の部分にジャックを固定します。

わりとギリギリですが、ちゃんと入るので大丈夫です。

これで、インナーパネルをネジ留め、レンズのリングを取り付け、化粧カバーをはめ込んだら、

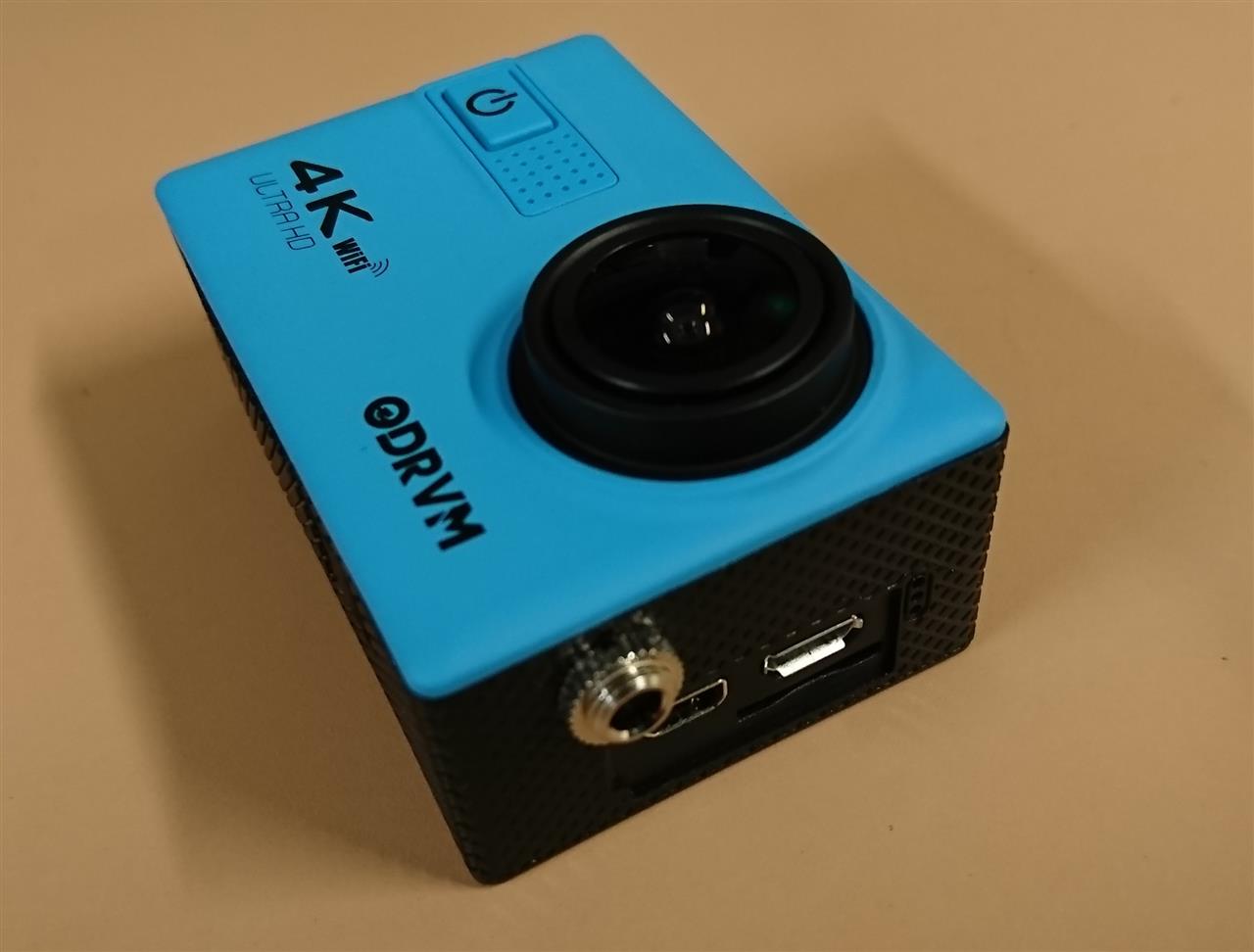

カメラ本体の改造は完成です!

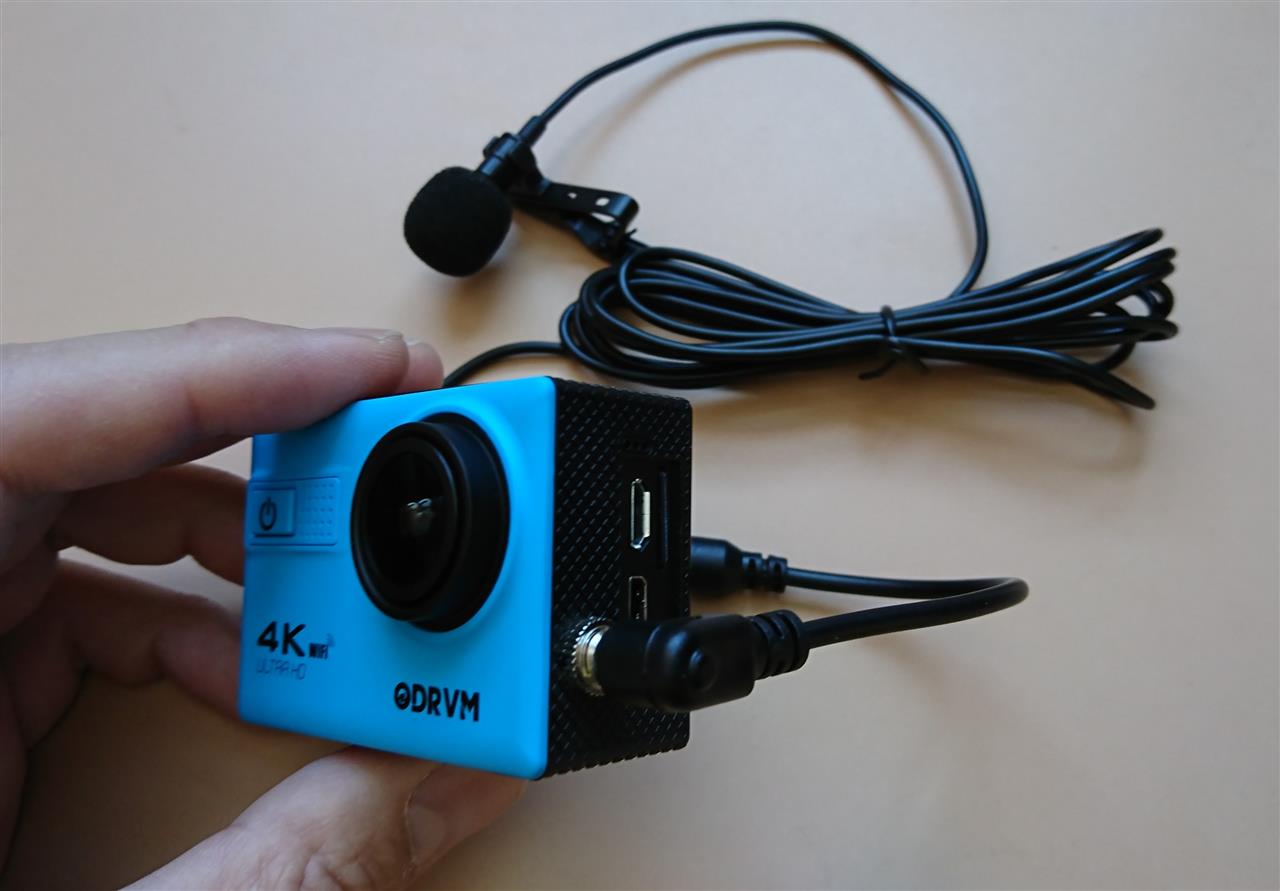

マイクを付けてみます。

このマイクは、集音が全方向型なので、いい感じで音を拾ってくれ、音量も純正のマイクとは比べ物にならないくらい大きく録れますよ(^^)d

ただ、このカメラの改造にはまだ続きがありますので、その3へ続きますm(_ _)m
