【ビート】【E07A改R2_0】カム、バルブスプリング他

先日のブログエントリ：「【ビート】【E07A改R2_0】ピストン」

の続き。

mistbahnビートのE07A改 R2_0 に使用するハイカムを依頼先が自宅まで見せにきてくれたので、撮影をした。

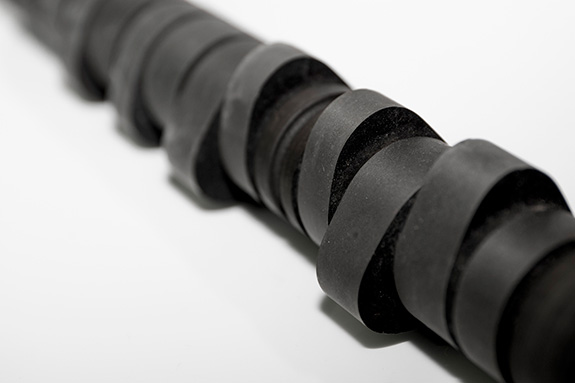

戸田レーシング製 E07A純正加工ハイカム

→ 高解像度画像(PC向け)
→ 高解像度画像(スマホ向け)

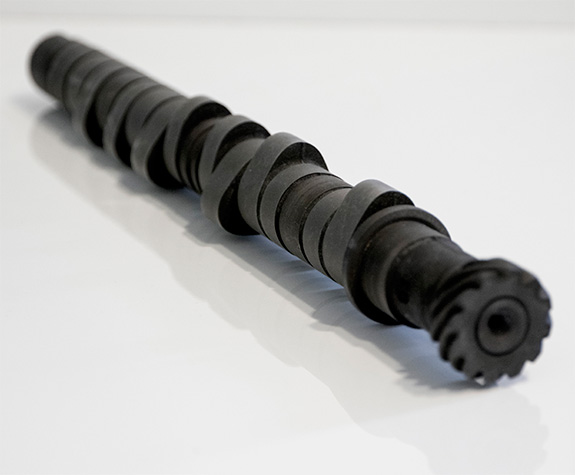

戸田レーシング製 E07A純正加工ハイリフトカム。

戸田レーシング製 E07A純正加工ハイカム

→ 高解像度画像(PC向け)
→ 高解像度画像(スマホ向け)

IN）
バルブリフト： 9.5mm
作用角：216°(1mmリフト時）

EX）
バルブリフト： 7.4mm
作用角：215°(1mmリフト時）

戸田レーシング製 E07A純正加工ハイカム

→ 高解像度画像(PC向け)
→ 高解像度画像(スマホ向け)

・・・キャドカーズ製の特注カムも、本当はショップに言われたとおり「バラさずに返品」ではなく、

「うまくいかない例」
「うまくいかなかった原因と思われる箇所」

を学ぶために、プロフィール計測をしてから返品したかった。。。

バルブスプリングももってきて頂いた。

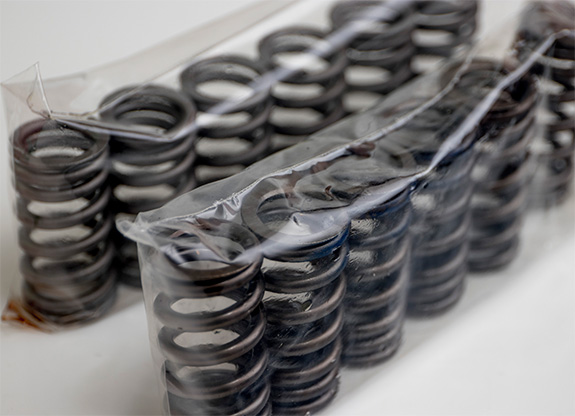

friXion(フリクション) E07A 強化バルブスプリング

→ 高解像度画像(PC向け)
→ 高解像度画像(スマホ向け)

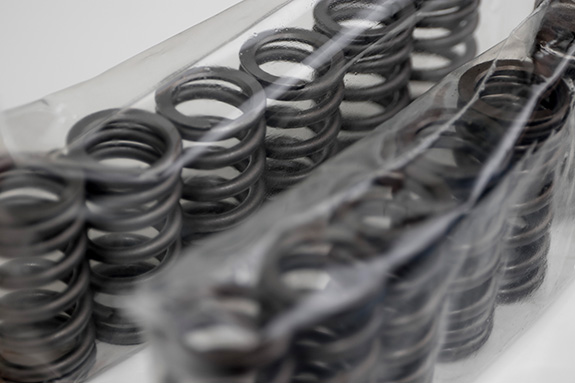

friXion(フリクション) E07A 強化バルブスプリング

→ 高解像度画像(PC向け)
→ 高解像度画像(スマホ向け)

friXion(フリクション)製 10mmリフト対応強化バルブスプリング
品番： 241-011-100
表面処理：熱処理+トリプル・ショットピーニング
備考：不等2段スプリング〈SWOSC-VX〉

PSIのスプリングにしようと考えていたのだが、
「10mmリフト対応を明記しているスプリングがあるけど、どうします？」
と依頼先に教えて頂き、friXionのモノに。

確かに、見るからの線間密着はしなさそうだ。

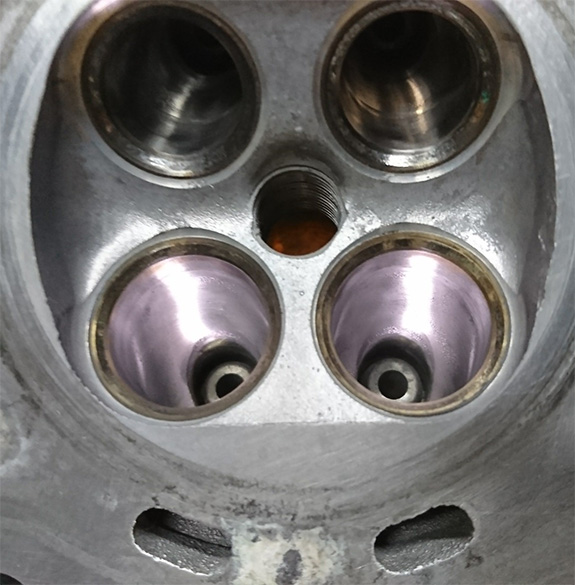

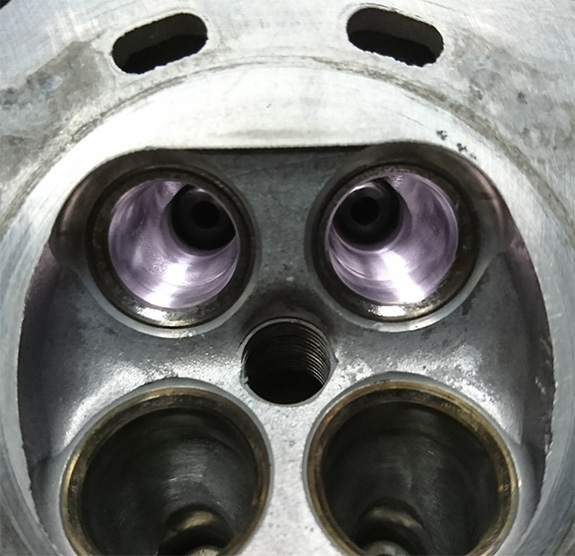

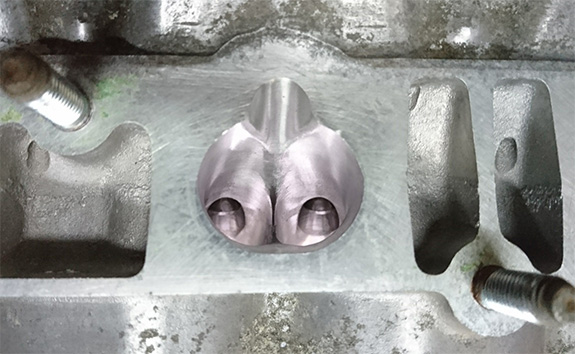

以下、私の撮影ではないが、ポート処理系の作業写真を送って頂いた。

E07A ポート研磨

ありがとうございますm(u_u)m

●ホンダ・ビート(PP1)関連目次はこちら
●クルマ写真関連目次はこちら

ブログ一覧 | ビート | クルマ
