ホシザキの製氷機(IM-30TK形)を修理する。


職場で使っているホシザキの製氷機(IM-30TK形)が突然氷を作らなくなりました。その原因は貯氷検知スイッチの故障(スイッチがONのままになる)により、実際は氷が無いのに、満杯と検知されている為、氷が作られないという故障です。

製造年月日は記載されていませんが、ホシザキの製造番号の最初のアルファベッド「A」より2001年製の様です。
※A=2001、B=2002、C=2003年……

貯氷検知スイッチは向かって右上に設置されており、ネジ2本で外れます。

検知棒をばらすと、内部にOMRON製のマイクロスイッチが入っており、「V-5L255-3W-47」と書いています。この型番でネット検索しても、同一商品はありませんでした(ホシザキ用に特注されたもの?廃盤品?)。

どちらにしても、入手できなさそうなので、OMRON製で似たような商品がないか探したところ、形D2VW シール形小形基本スイッチ(ヒンジ・ローラ・レバー形)「D2VW-5L2」が形状的に合いそうなので、D2VW-5L2-1Mを購入しました(本来はD2VW-5L2-3[接触仕様:1aタイプ(常開形)]を購入したいのですが、取り寄せになる為、入手しやすい1cタイプ(双投形)にしました)
形D2VW シール形小形基本スイッチ
1cタイプなので、配線が赤・青・黒の3本になりますが、青・黒を使えば、1aタイプと同じになるので、赤線をカットして使います。

マイクロスイッチD2VW-5L2を検知棒に入れてみると、ケースと干渉して入りません。

その為、干渉する部分を少し加工します(マジックした部分)。

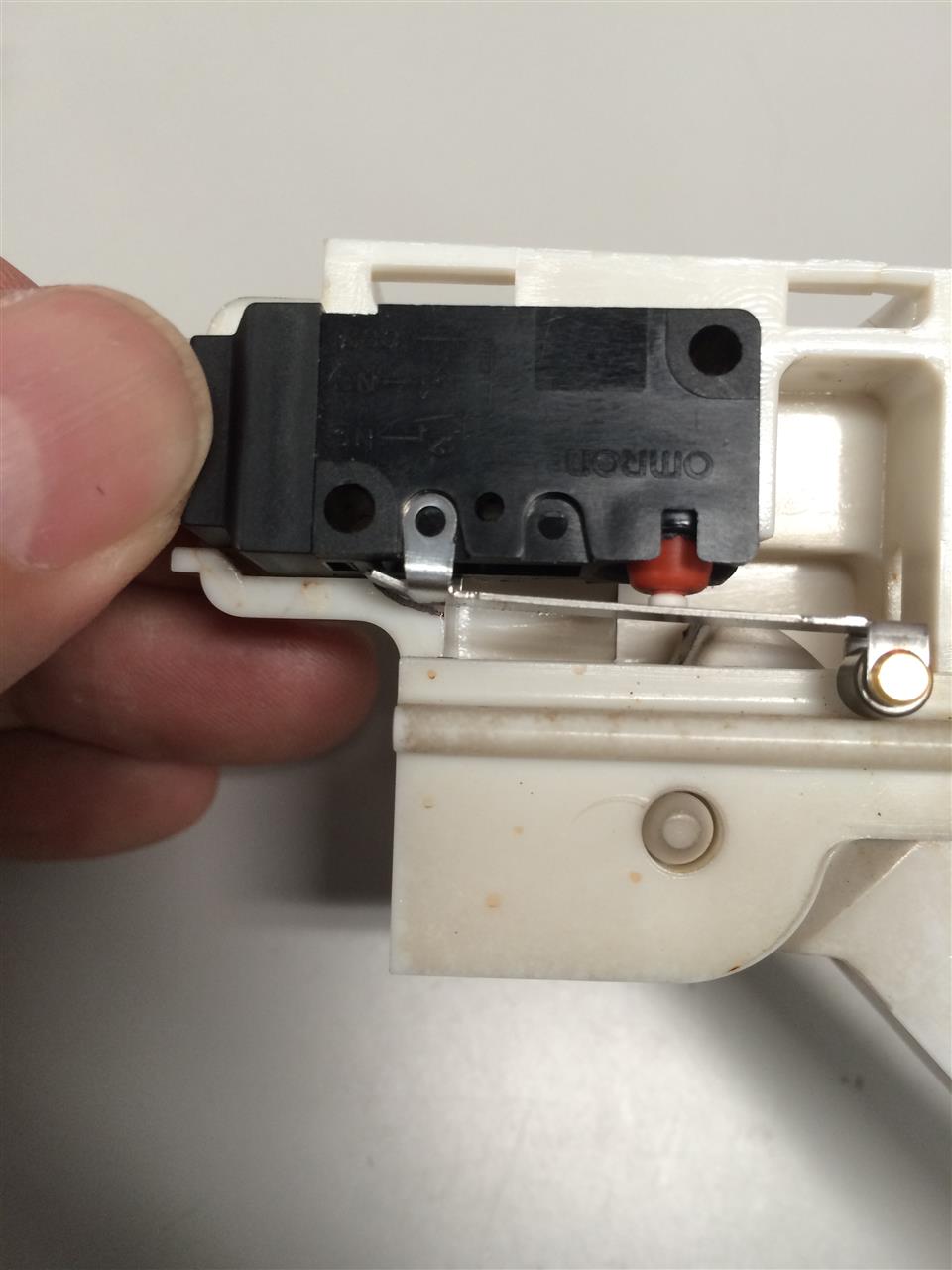

ヒンジに当たる部分を少し加工し、何とかスイッチを収めることができました。
後は、元に戻して完成。これで、氷が作られていないトラブルは解消されそうです。

追記:2016.5.13
経過報告ですが、スイッチ交換後、トラブルなく正常に動作する様になりました。
