2017年11月24日

ハンダ付けできないコテ先…

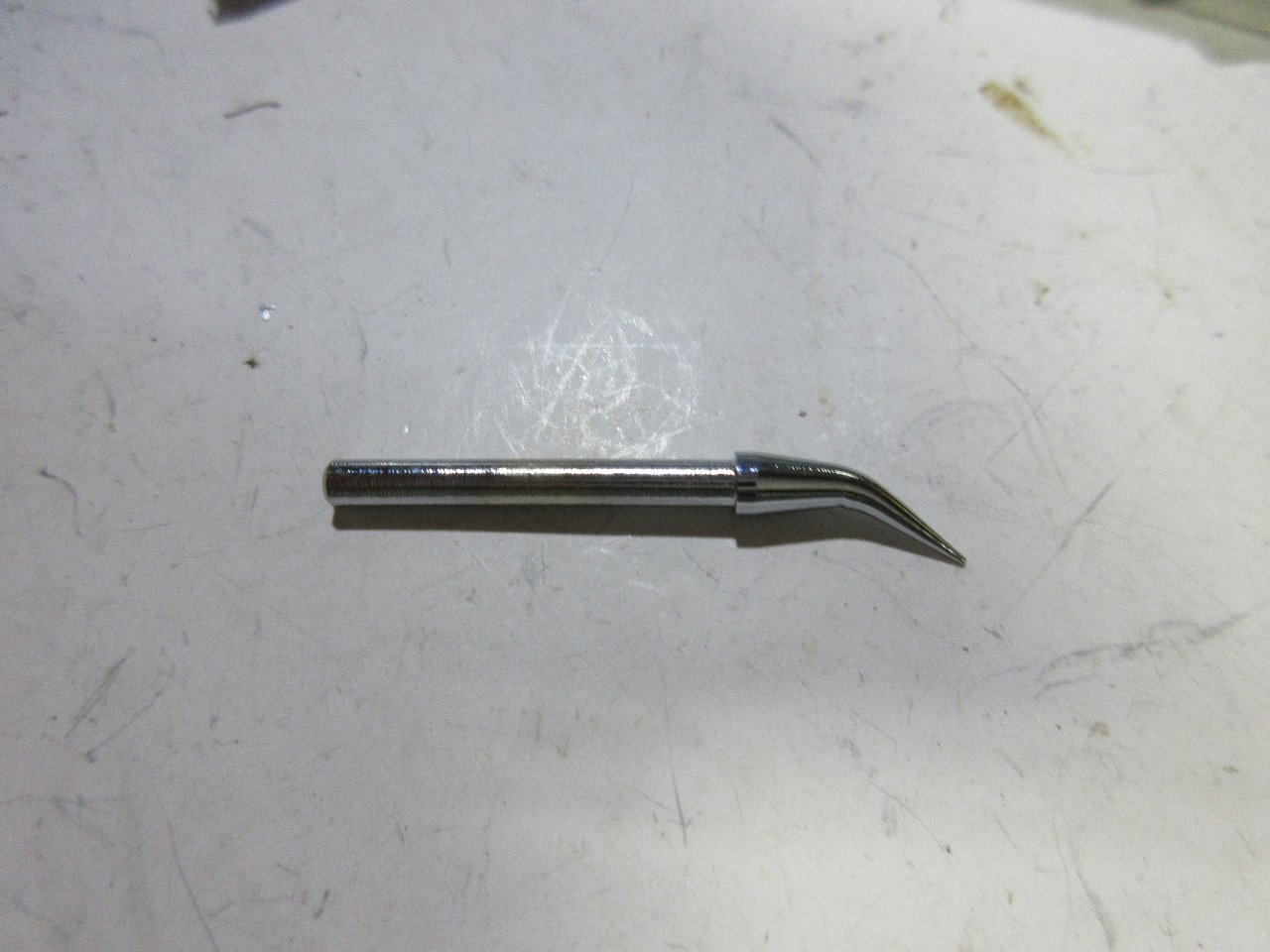

仕入れたコテ先…

何やら全体的にピカピカ

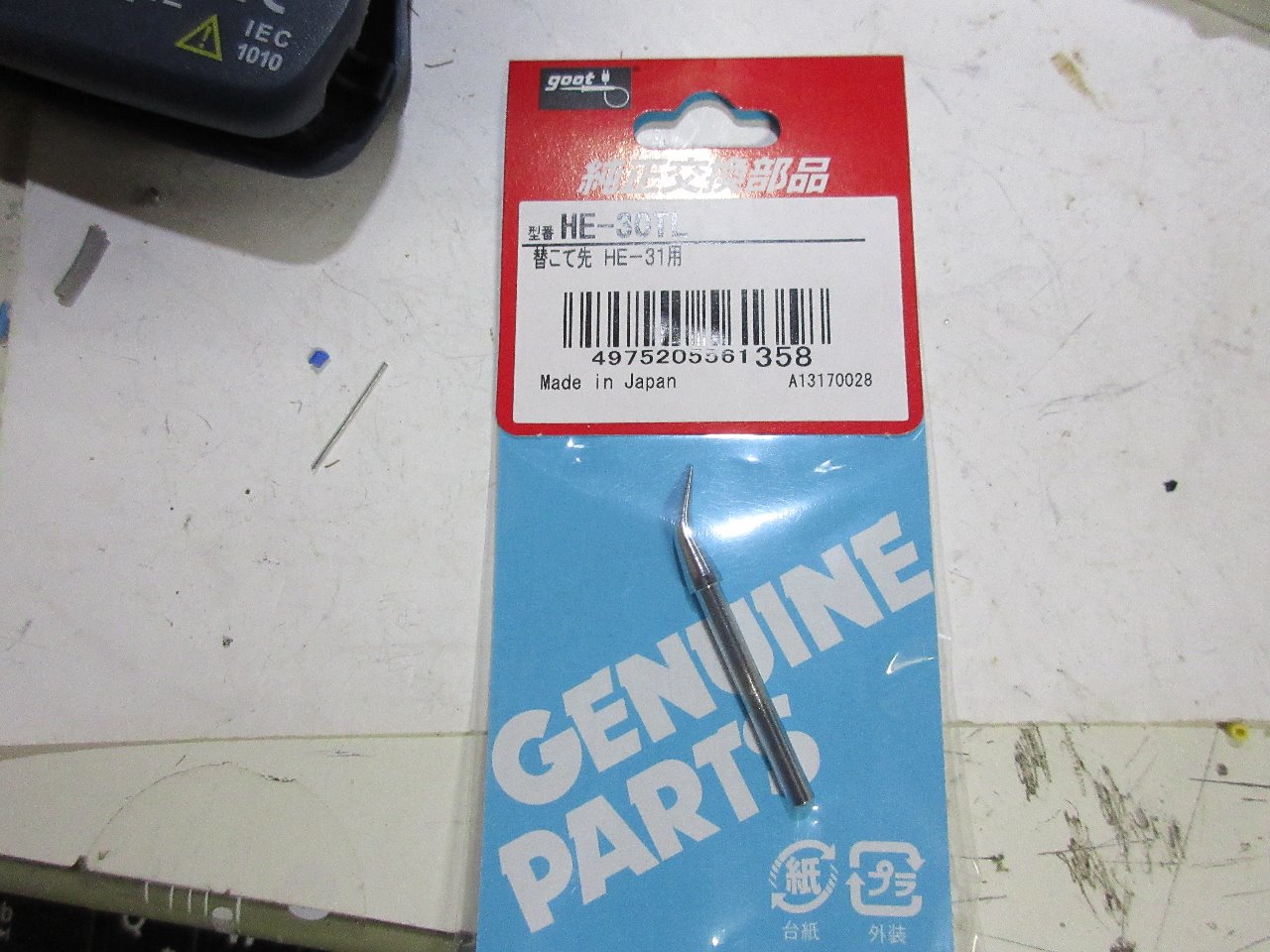

袋から出すと…

普通のこて先とはチト、違うのがよく判る

早速…

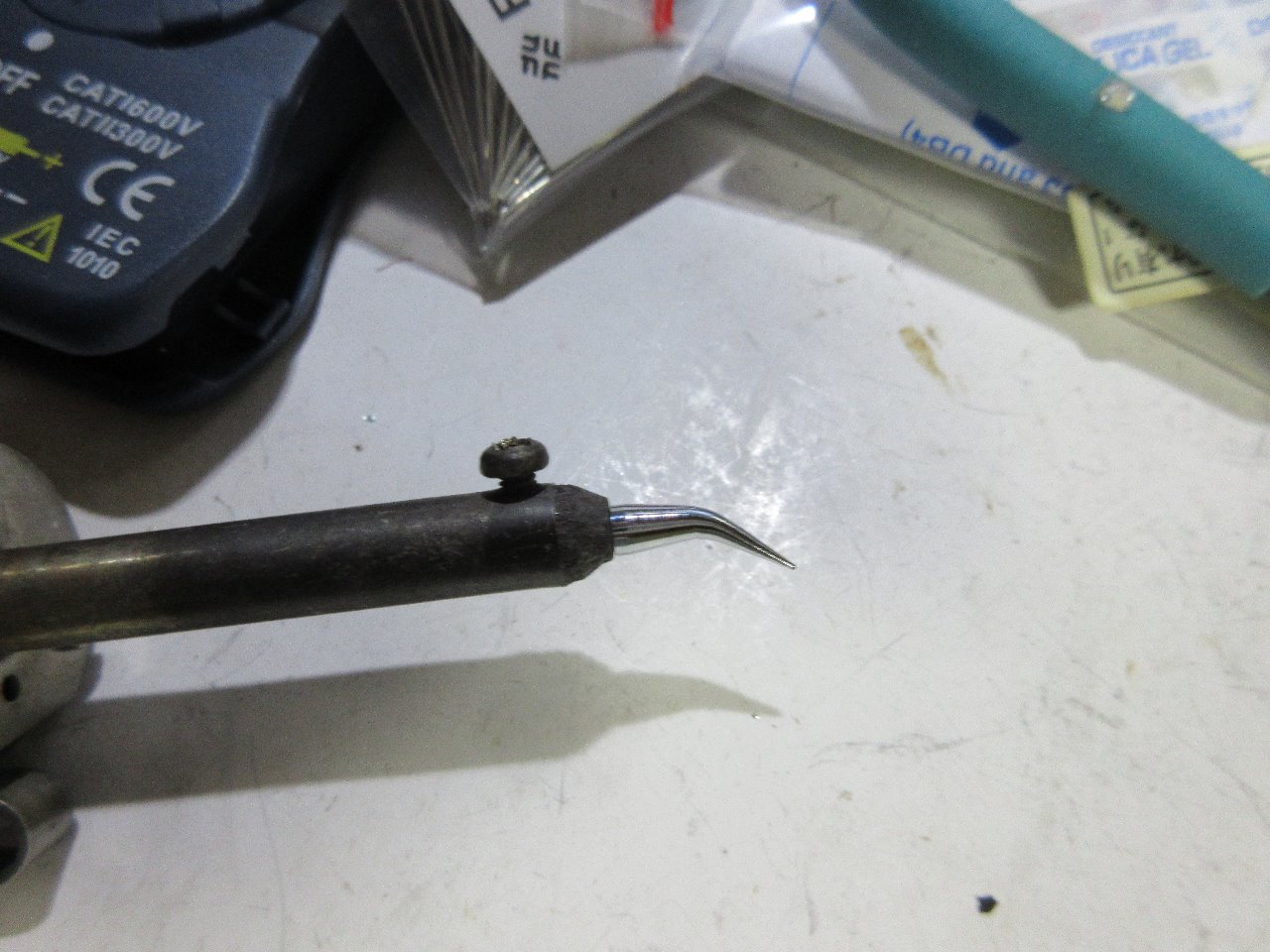

ハンダコテにセットしてみた…ん~違和感満載(^_^;)

このこて先でハンダ付けしようとしても出来ない

コレは…

good HE-31 マークカッター用の替えこて先

本来の使い方は…

刺繍、背番号、アップリケ等の切断に使うモノ
手芸用品なのだぁ~

LEDを並べる基板にミラーカッティングシートを貼ってLEDの足が通る穴を開ける時に使える
本体ごと買っても良いが…お値段が\3300-税別

コテ先だけなら\670-税別で済む(*^。^*)

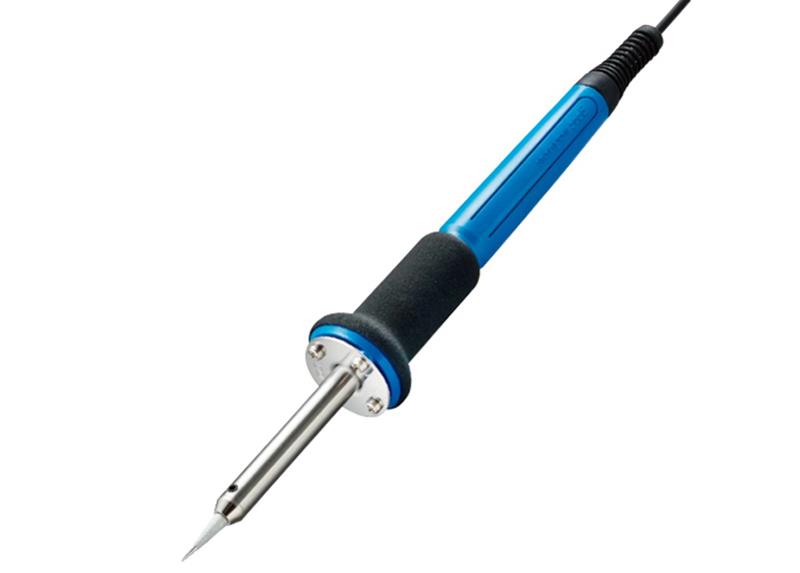

マークカッターのコテ本体は…

精密プリント基板用はんだこて CS-31 \2600-税別

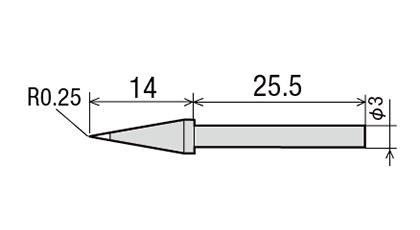

標準こて先が…

CS-20/30RT-SB ¥410-税別

コテ先だけ変えれば両刀使いになるが…多分、温度が高過ぎて焦げが出ると思う(^_^;)

メーカーサイトでは…

はんだこて用パワーコントローラー PC-11の併用を薦めている

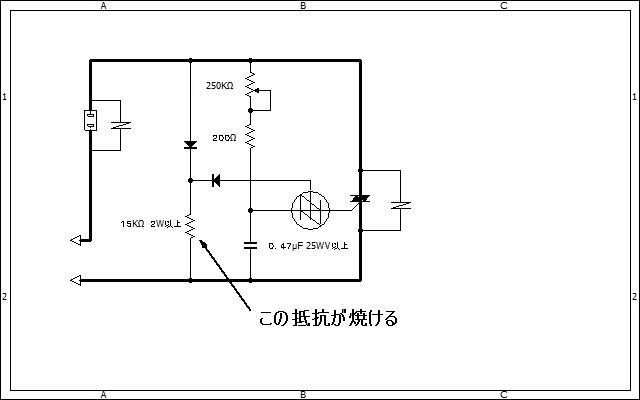

が、コレ…サイリスタ(SBS)制御のコントローラーで…

SBSのゲート電圧を得るための抵抗が良く発熱して焼損する…1本だけ2W以上の抵抗が必要

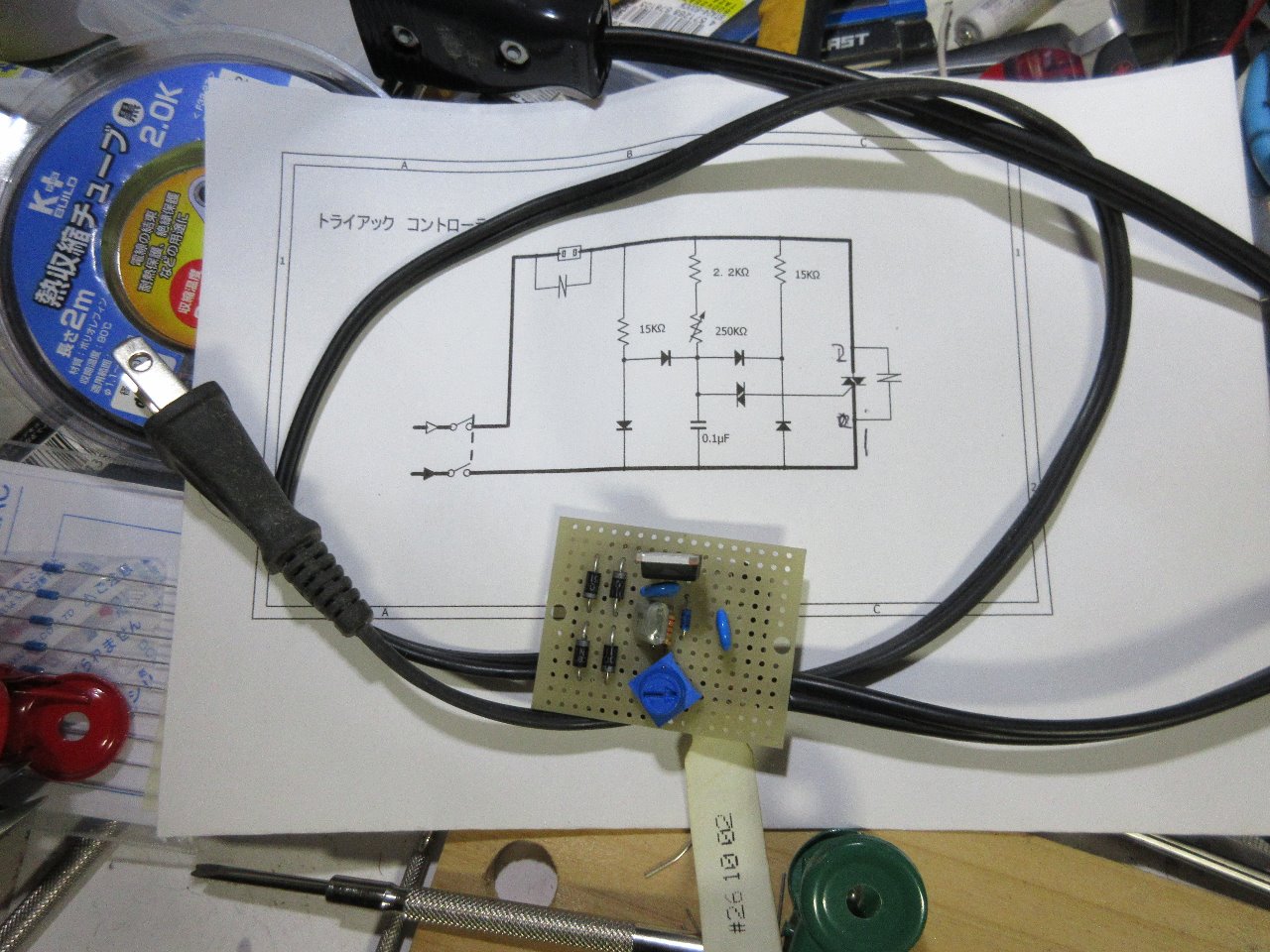

自作の…

コレはシンプルにダイアック制御タイプで発熱しない…全て1/4(0.25)W抵抗で済む
作ったモノは1/2W抵抗を使っているが、手持ちがコレしか無かったので使っただけ(^^ゞ

ヒステリシス軽減でSBS素子を使っている凝った作りだが…頻繁に焼けては意味が無い
特に出力電圧を抑えるほど抵抗に高負荷が掛かる

トライアック用制御素子の違いだけだが、えらい違いが有る
まあ、どちらも定格一杯で使えばトライアックは発熱するがネ(^^ゞ

先人の知恵…過ぎたるは及ばざるが如し…シンプルイズザベストだぁ~(^O^)/
