今日の宝塚は 肌寒い曇り空で 少し暖房が必要でした。

いつものように 朝食後は コーヒー豆を ご～りごりして 妻が淹れてくれたコーヒーを飲みながら のんびりと まったり まったり します。 そういえば あと 5日で今年も終わりますね。



さて、 昨夕は 保護カバー付スイッチプレートの規格が合わないため ホームセンターに行ってきましたが、 とんでもない事実が判明しました。 なんと保護カバー付スイッチプレート は パナソニック コスモシリーズ ワイド 21 用だったのです。ですので、 無改造で保護カバー付スイッチプレートを取り付けようとすると スイッチパーツを根こそぎ交換する必要があります。 orz



基本的に ほとんど使わないスイッチの誤操作を防ぐためのカバーですので、 お金をかけたくありません。 少しだけ力技で旧仕様のスイッチプレートを改造することにします。 新プレートの開口部に合わせて旧プレートを切断します。 あとで判明しますが、 前日考えていた新プレートの開口部に合わせて切断すると取付けに 少し苦労することになります。 (^_^;)

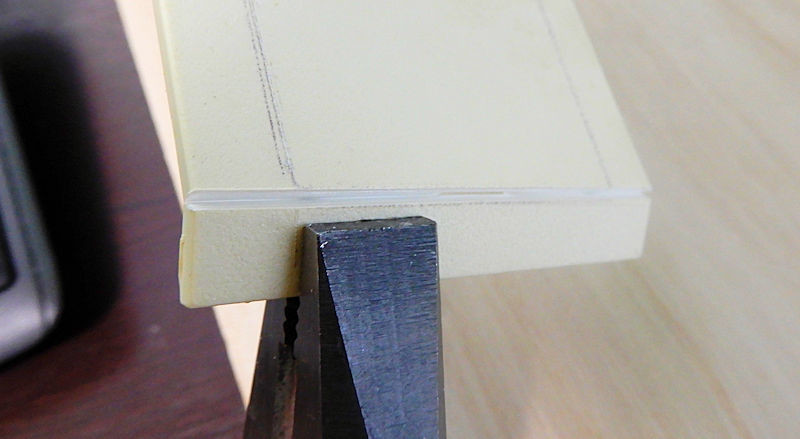

カッターでちょっと深めに切れ目を入れて、 じわじわとペンチで折り目をつけていきます。 パキッ と小さな音を立てて 綺麗に切断することが出来ます。



ピタリと保護カバー付スイッチプレートの開口部に収まりました。



ところが この状態で壁スイッチに取り付けますと 加工したプレートが壁奥側に落ち込んでしまいます。 まあ ガタガタするだけなのですが。 うむ・・・。



ここは 困ったときの 安直 両面テープ。 金属プレートに貼り付けました。 普段は使用しませんし 保護カバーがかかっているから、 ま、 いいか。 (笑)

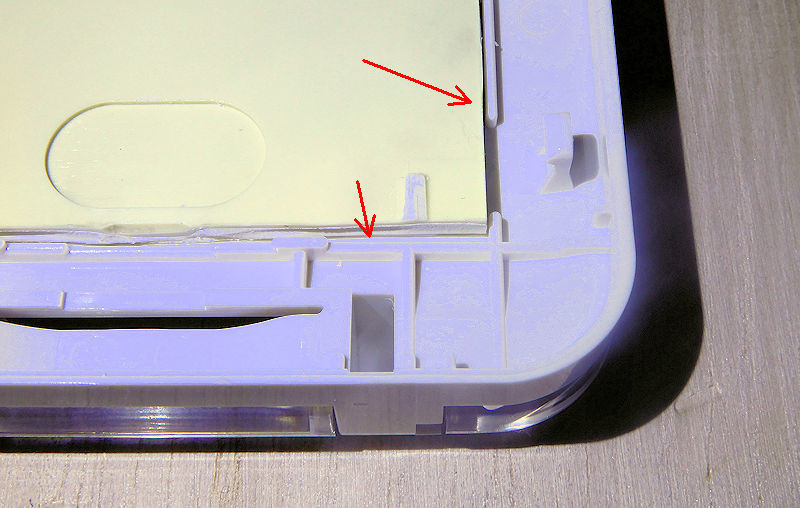

ここまでの作業を振り返りながら 切断したプレートを弄っていると 保護カバー付スイッチプレートの開口部に合わせてではなく、矢印の段差に合わせて切断するとうまく収まりそうなことに気が付きました。

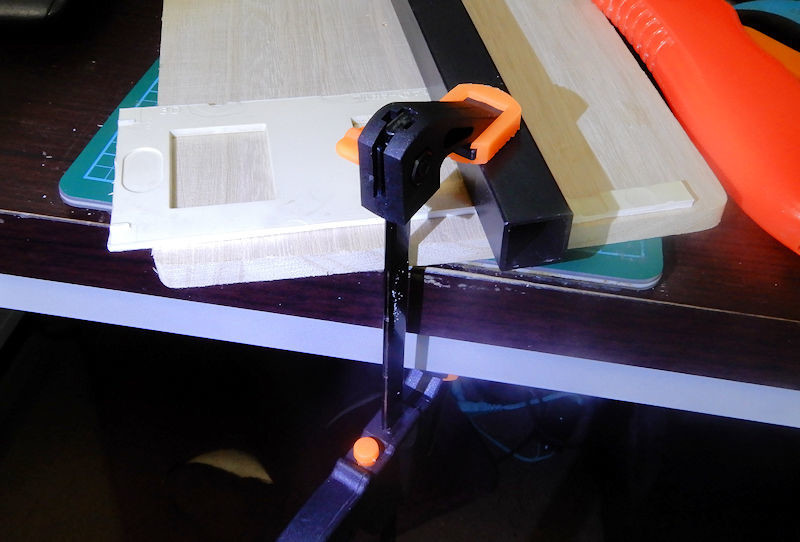

同じように クランパーで机に固定してカッターを使って切断します。



今度もうまく切断できました。

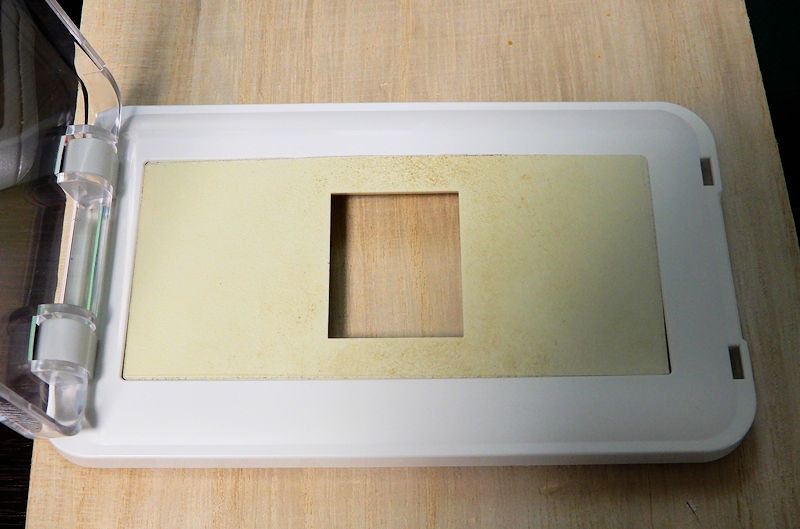

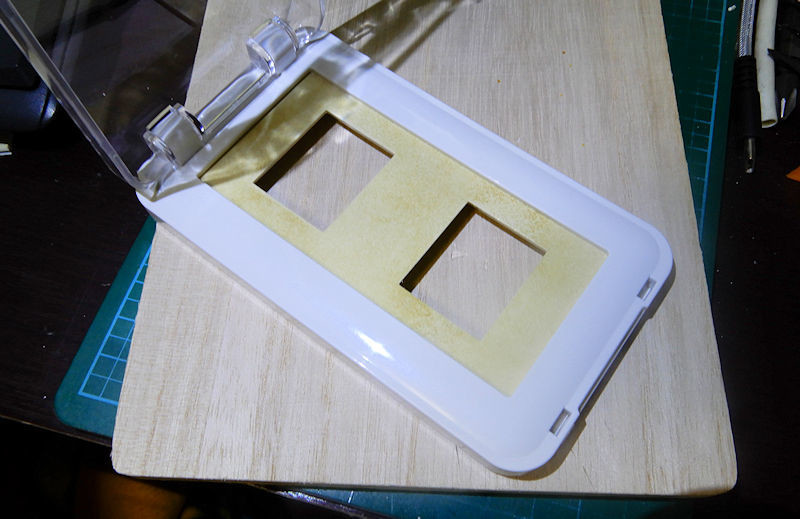

段差部分に綺麗に収まりました。

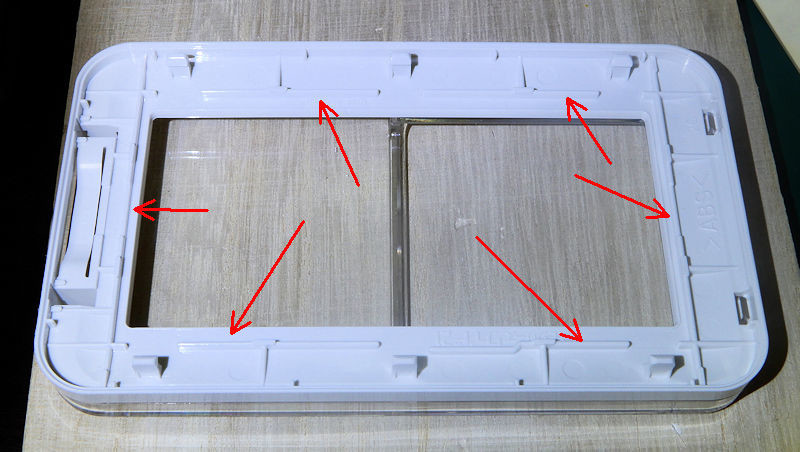

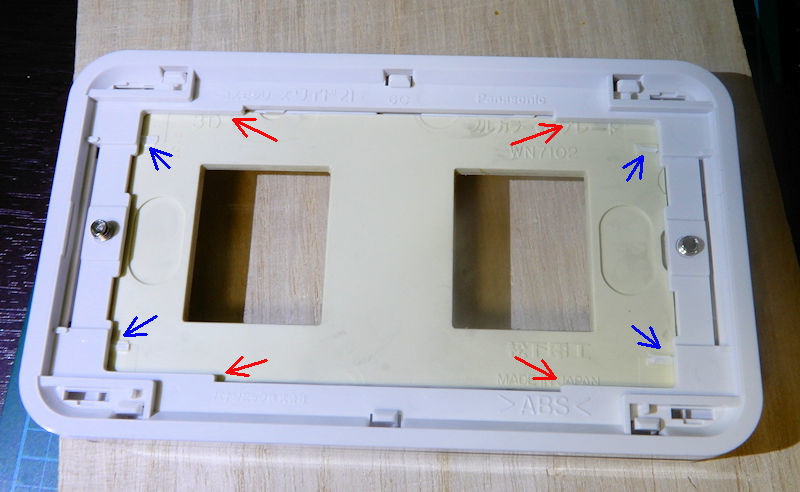

壁側の金属プレートに取り付けるパーツと現物合わせをします。 青矢印の爪の残りは綺麗に処理しないと干渉して プレートが薄く空くことが判明しましたので面一に処理します。 また 赤矢印部分は 金属プレートと一部干渉しますので、 干渉部分だけ切除します。

尚、 赤矢印分は全て切り取ると 旧プレートが固定できなくなりますので 少しだけ注意が必要です。



次はリビングです。 リビングには人感センサーを設置していないのですが、 ついつい スイッチを誤操作することがあるため 2個口のうち 1個だけに保護カバーを付けます。 この茶色いスイッチを切るとリビング照明のリモコンが使えません。

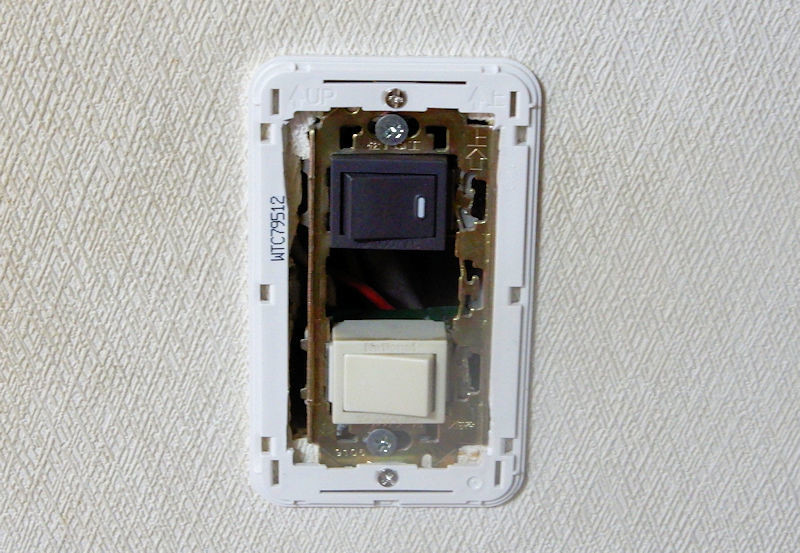

リビングの照明スイッチの上下を入れ替えます。 誤操作をしないよう に 色を変えたのですが、 やはり物理的にガードしないと無意識に操作をしてしまうようです。

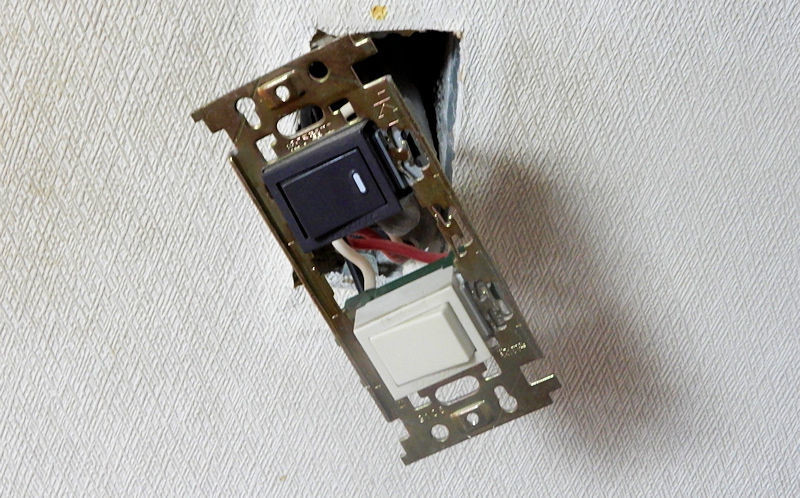

配線は触らずに 位置の変更だけですので 簡単に終わりました。



切断したプレートとオリジナルプレート。 切断したプレートを洗剤で洗ったところ とても明るくなりました。 (^_^;)

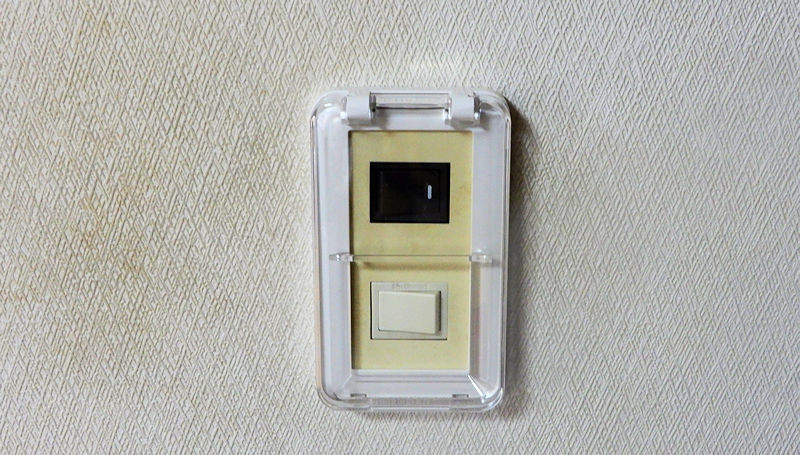

リビングの照明スイッチの処理が完了しました。 下の通常色のスイッチ部分には 保護プレートがありませんので そのまま操作できます。 このスイッチは 隣接する和室の照明スイッチです。

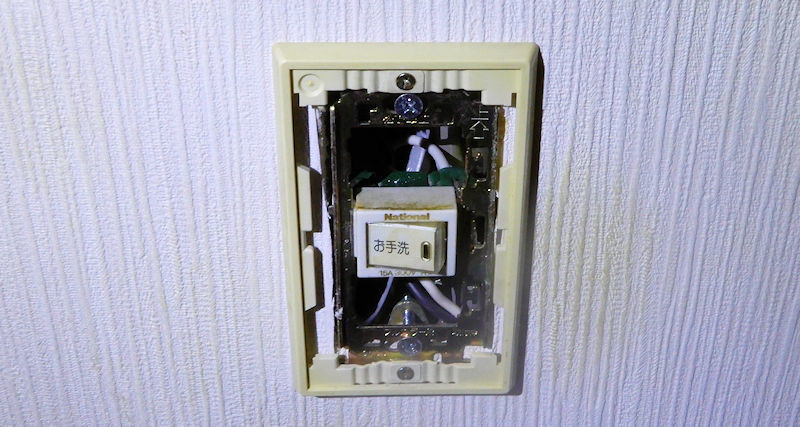

最後は 主目的である トイレの壁スイッチです。

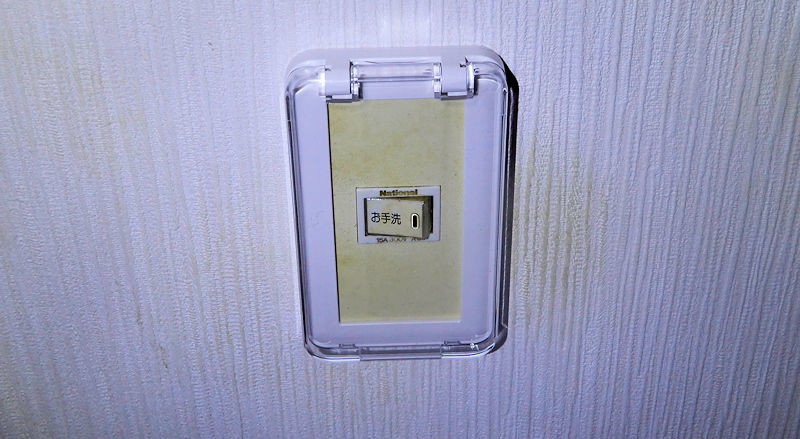

3個目となると コツがわかって サクッと作業完了です。



トイレに長時間籠る場合は 保護カバーを開けて 手動でスイッチを開閉します。



トイレの人感センサーの動作時間は 約 1分ですが、 妻によれば 消灯しても 座ったまま 顔だけを 人感センサーに向けると問題なく再点灯するとのことです。 暗闇で腕をブンブンしなくても良かったらしい。 (笑)

元記事 ↓

今日も宝塚は 朝から 良い天気で 暖かでしたので 夕方まで暖房が不要でした。 いつものように 朝食後は コーヒー豆を ご～りごりして 妻が淹れてくれたコーヒーを飲みながら のんびりと まったり まったり。

ところで このクリスマスグッズの人形の目つきは なんとなく悪く感じます。 (笑)



ところで とある みんからさん に イイネをつけていただきましたので、 その方の blog を見に行ったところ 2019-01-20 まで 東京都美術館で エドヴァルド・ムンク展 をしているとのことを知りました。 ということで 急遽 来春 早々に東京まで出かけることになりました。 1月16日-18日あたりを考えています。 (^^♪



さて 昨日注文していた パナソニック PANASONIC 保護カバー付スイッチプレート が届きました。 注文翌日の到着ですから やはり速いです。 (^0^)/

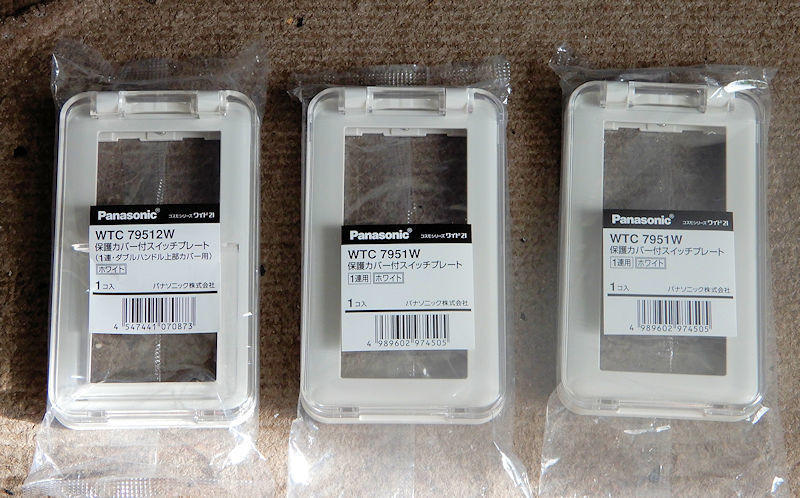

中身は 保護カバー付スイッチプレート が 3枚です。

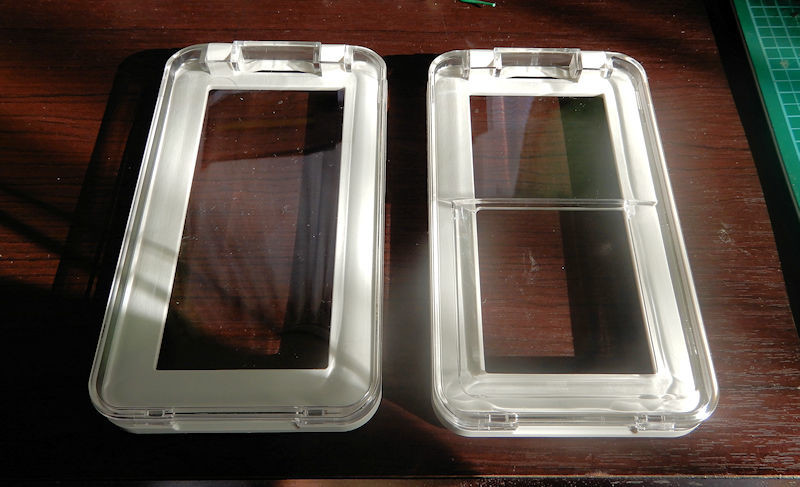

2種類 発注していまして、 1つ目は 左のフルカバータイプ、 2つ目は右のハーフタイプです。 右側は 上段のみ保護されます。



先ずは 階段上り場 にあるスイッチに取り付けます。 ここは 最初は 階段と 2F 廊下の照明スイッチがついていました。 階段と 2F 廊下のスイッチは 人感センサーにより不要になりましたので 納戸の照明スイッチを増設しました。



先程のスイッチの裏側に本来の 納戸照明スイッチがあるのですが、 スイッチにアクセスするには 放り込んだポリタンク等を移動しないといけないので 反対側に増設移設をしています。

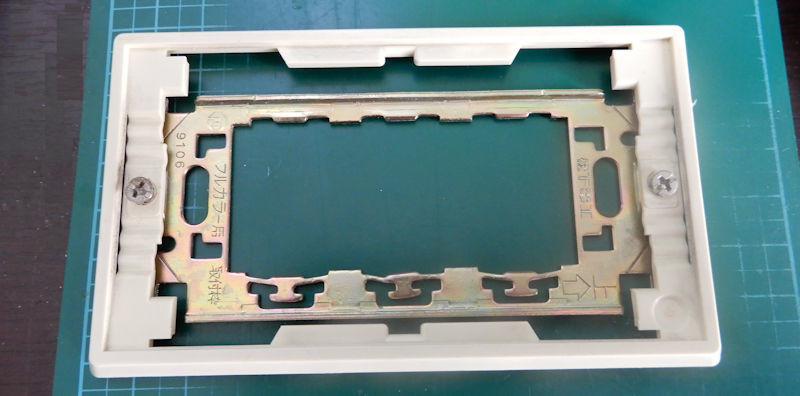

しかしながら 長年の習慣で 階段を移動する際に ついつい スイッチを誤操作してしまい、 納戸の照明をつけてしまいますので 保護カバーを取り付けます。 古いプレートを取り外して交換します。

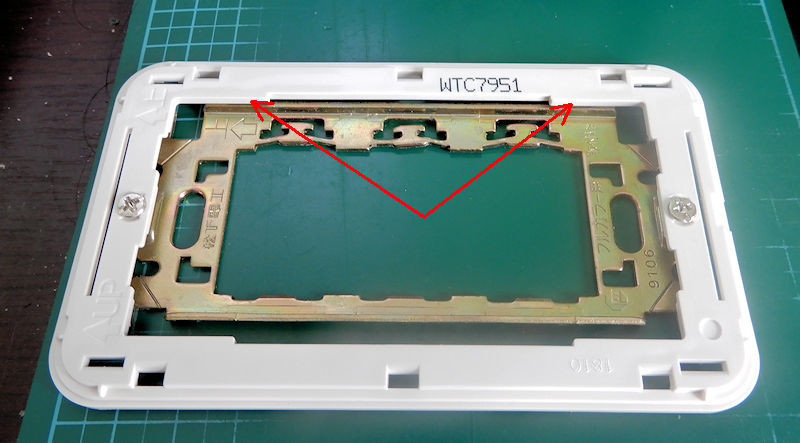

ところが 保護カバー付スイッチプレートは 新しい規格ですので 古いタイプのプレートでは干渉して取付ができません。



ニッパーとカッターで干渉部分を切り取ります。

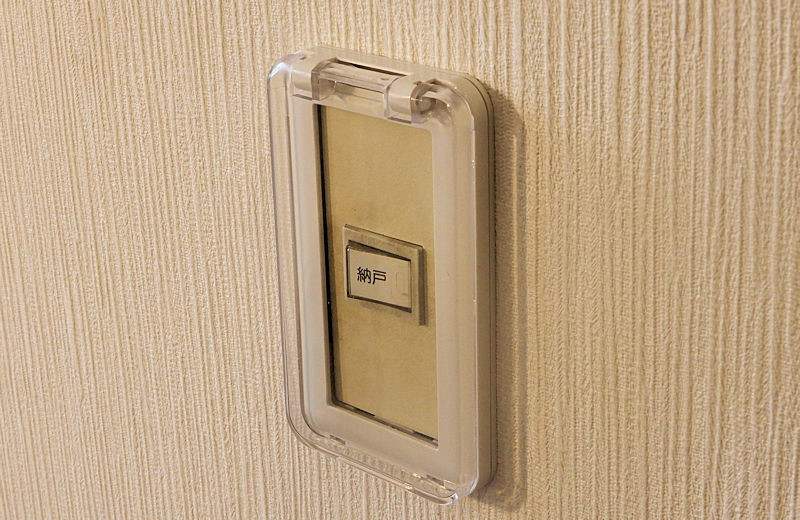

装着できました。

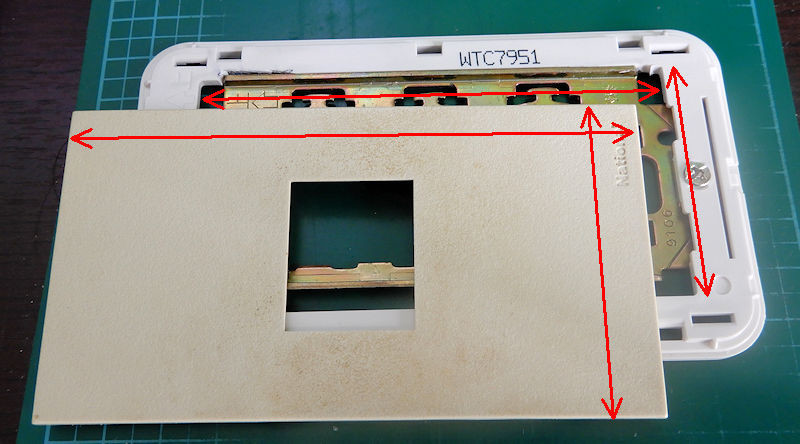

そこで 1つ口の スイッチカバーを取り付けようとしたところ 大きすぎて合いません。 (笑)

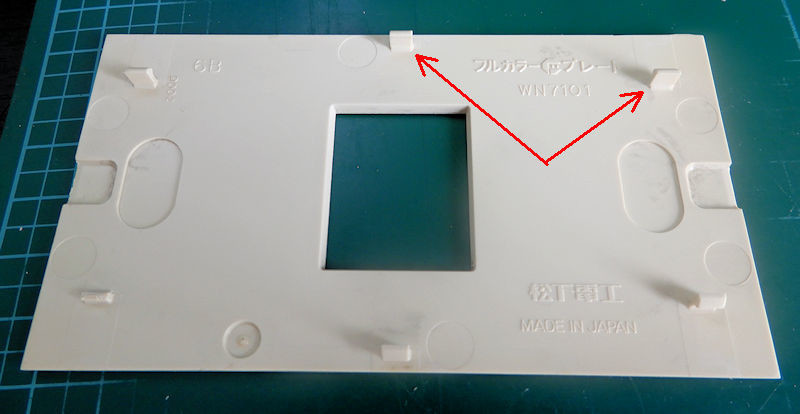

保護カバー付スイッチプレートの開口部に合わせて 切断しようとしたのですが このカバーを取り付ける爪がなくなることに気が付きました。



残念ながら年賀状のあて名書きが未了でしたので こちらを仕上げてから、 諦めて ホームセンターに行ってきました。 帰宅後の作業は 明日記載します。

元記事 ↓

今日の宝塚は 朝から 良い天気で 暖かでしたので 夕方まで暖房が不要でした。

いつものように 朝食後は コーヒー豆を ご～りごりして 妻が淹れてくれたコーヒーを飲みながら のんびりと まったり まったり。 昨晩 納戸から出してきた ミニ クリスマスツリーと一緒にパチリ。 (笑)



さて、 先日注文していた トイレ用 照明人感センサーが届きました。



大きな箱ですが 中身は小さいです。



照明人感センサーが 2個入っています。



早々 トイレの照明スイッチボックスをバラします。 パンチアウトの部分を内側から抜くのに結構苦労しました。 ドリルで穴を開けて ネジを突っ込んで引き起こした方が早かったかもしれません。 人感センサーへの配線を通すのに スイッチボックスを外そうとしたのですが 左側の固定ネジが硬くて 諦めました。 この作業には電気工事士の資格が必要となります。

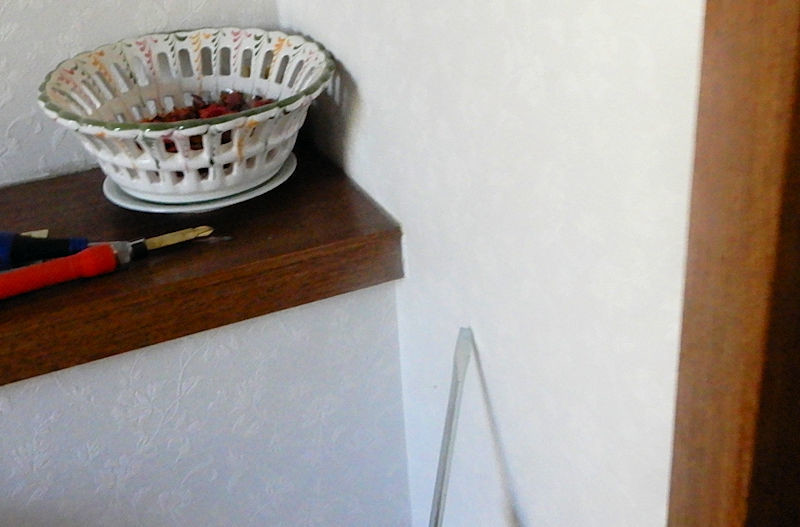

パンチアウトの穴からコンコン。 ドライバの先あたりになりますが、 床から低すぎるのと スイッチボックスが干渉して 人感センサーの取り付けは無理です。

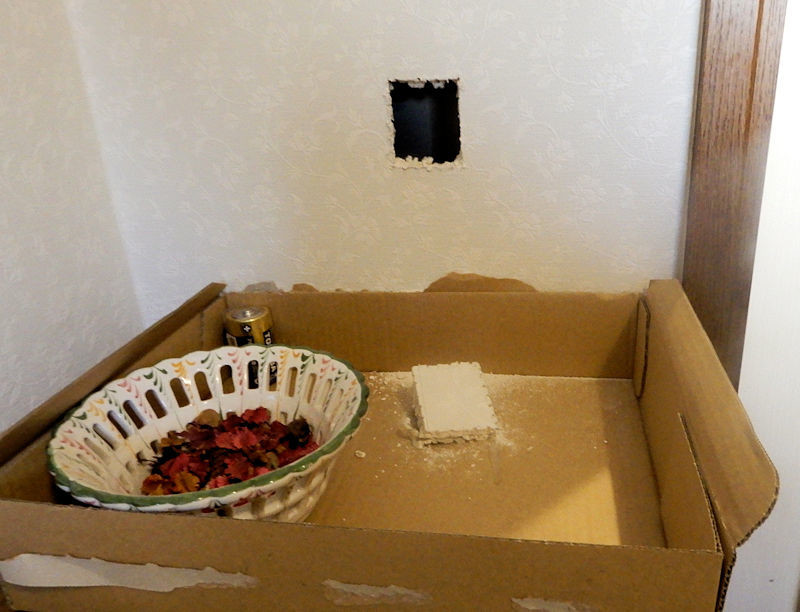

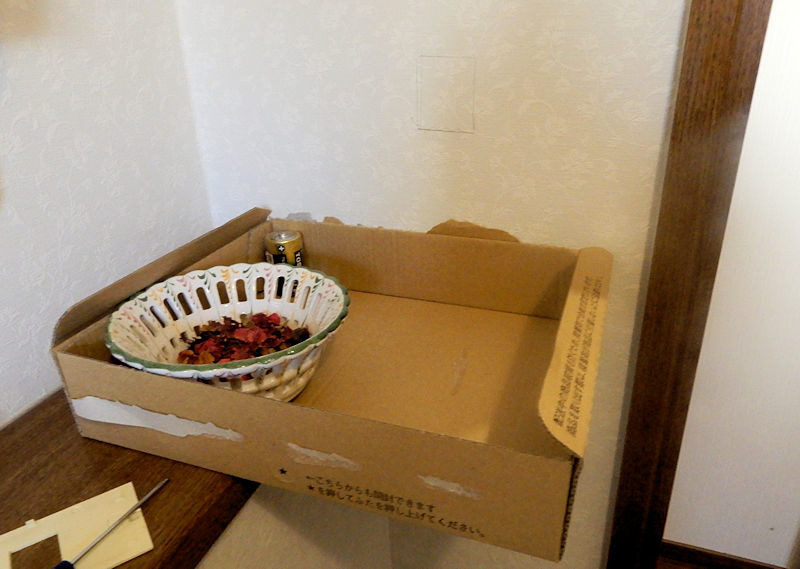

30cm 程高い場所に設置します。もう少し高い所が良いのですが、 配線を通すのが大変なのでここらあたりで妥協です。 石膏ボードの粉が飛びますので 人感センサーが入っていた amazon の梱包箱で受けます。



ドリルで穴を開けていきます。



カッターで 中央部分を抜きます。

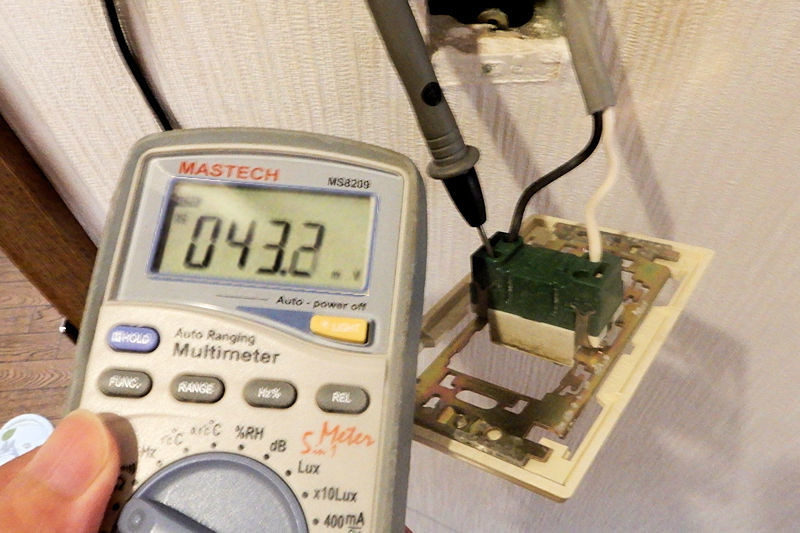

スイッチの Hot 側配線を確認します。 通常は 黒線が Hot になっていますが 施工手順誤りで 逆になっていることがたまにあります。



スイッチボックス側から 上に向かって VVF ケーブルを差し込んでいきます。 VVF ケーブルは 電気工事士の試験勉強で使用した時の 廃材を使用しました。

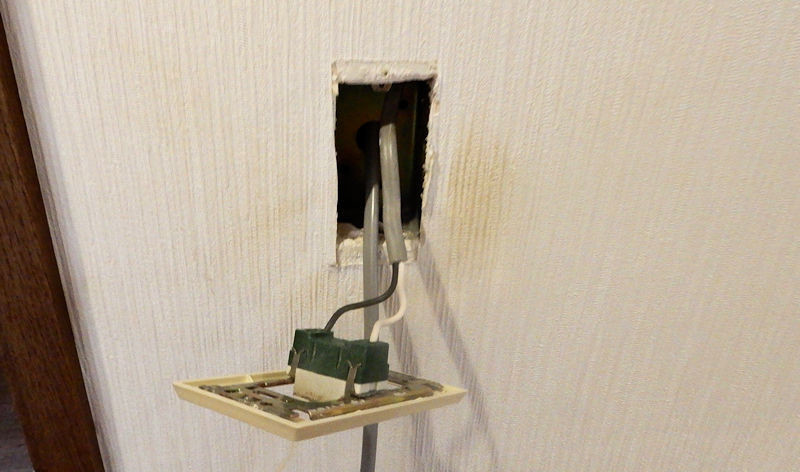

トイレ室内側に配線が出てきました。 もう少し高い位置にしたかったのですが、 このくらいでも 狭くて見えない空間に配線を通すのは 結構面倒です。



人感センサーを取り付けます。 こちらも Hot 側の指定がありますので キチンと接続をしておきます。

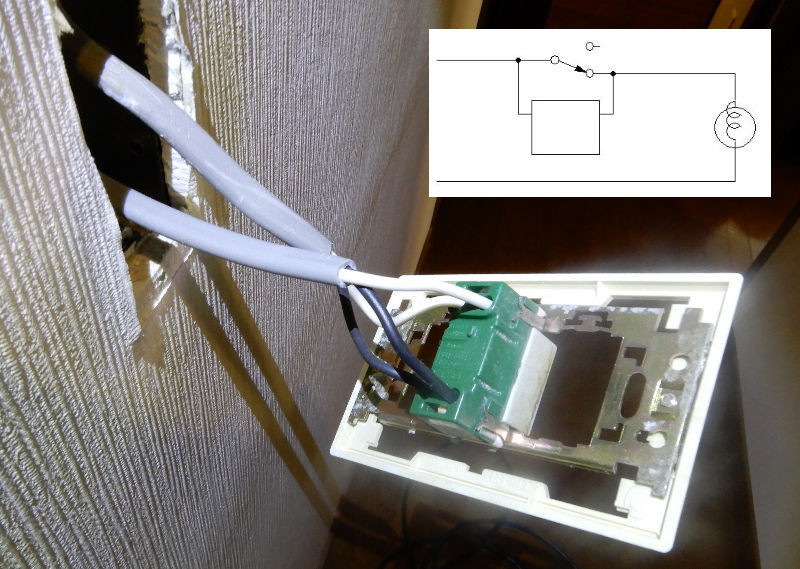

既存のスイッチと人感センサーを並列に接続します。



センサーを固定します。 遅延時間は 約 1分で設定しましたが、 実際に使用してみて 調整をする予定です。 ドアの内側に設置しましたが ドアの動きにも反応して感知しているようで 点灯までのタイムラグはありません。



トイレに籠る際には 壁スイッチを操作しますが、 通常使用時の誤操作を防ぐため スイッチプレートに パナソニック PANASONIC WTC7951W 保護カバー を取り付ける予定です。 明日あたりに到着予定です。



結局 年賀状の宛名印刷はできませんでした。 明日印刷することにしましょう。 (笑)

元記事 ↓

今日の宝塚は 昼前は 良く晴れていましたが 午後からは少し下り坂 の天気でした。 日中の 2階の自室には 陽の光が差し込んで ぽかぽか。 なんとなく ひねもす のたり のたりかな という雰囲気でした。



いつものように 朝食後は コーヒー豆を ごーりごりして 妻が淹れてくれたコーヒーを飲みながら のんびりと まったり まったり。



さて のんびり まったり まったり としていると 階下で 妻が 「 パソコンを触っていると なんか出た！ 」 と騒いでいます。 2階自室の パソコンから VNC （ Virtual Network Computing ） で妻のパソコンを覗いてみますと 下記の画面が開いています。 なんでも あと 何分以内に スキャンしろ と言っている けど大丈夫かしら ？

こういう時は まず ブラウザのアドレスを確認しますけれど、 どうも ビックリしてそこまで 気が回らないみたいです。 ブラウザには firefox を使っていますので NoScript と Adblock のアドオンを起動させておきました。 この種のトラブルの大半は これで収まります。



その後 何かゴソゴソしているなあ と思ったら クリスマスツリーを出しています。 ええ、片付けるのではなくて。 えーと、 今日は 23日ですよね。 おい!



そういえば 年賀状の印刷ですが、 25日に発送に合わせて ようやく印刷が完了しました。 火の気のないサーバールームに置いてある 古いプリンターですが、 インクが残っているので使っていますが、 インクがなくなると廃棄でしょうか。

はがき等の厚肉紙の印刷をすると 紙送りがうまくいかず 詰まるのですが、 2010-01-14 に購入した Canon Printer iP4700 ですので 修理代の方が高くつくのでやむなしです。 明日は 宛名印刷をして 明後日は手書きでコメントをして 何とか間に合いそうです。



年賀状の印刷が終わり 時間ができましたので、 家具転倒防止用金具 設置 その 6 台所冷蔵庫 です。 まだ 2階の箪笥もあるので しばらくこのネタで引っ張れそうです。 (笑)

天板に 割と太いネジが 2か所ありましたので、 ここを固定することにします。



左側を固定しました。 ワイヤーで固定する場合は ピンと張ることがなかなか難しいですね。 この程度ですと ターンバックルを使用するほどでもないですし。



ワイヤーの端末は 一度ぐるっと回しこんでから 締めています。



右側が少し緩んでいますが まあ気にしないでおきます。



元記事 ↓

今日の宝塚は 朝の小雨から徐々に曇りになりましたが 薄暗い一日になりました。

朝食後 コーヒー豆を ご～りごりして 妻に淹れてもらったものの、 早々に 所用で出かけることとなりました。



11時過ぎに所用が終わりましたので、 丁度 12月末で期限が切れる かつアンドかつ のクーポン券を使って 長男と妻の 3人でランチを食べることにします。



かろうじて雨が止みましたが・・・ 。 たまに ポツポツ。



アイスコーヒーを食事の前に用意してもらいました。



私は 税別 980円ののロース・ヒレランチです。



妻は 花かごランチです。



さて、 帰宅後 妻と長男は それゼれ別の所用で出かけましたので 一人で おとなしくお留守番です。

ところで 廊下・階段照明の人感センサー化が完了していますが、 トイレは未了です。 トイレは 短時間ですと問題ないのですが、 長時間 籠ると途中で電気が消えて、 真っ暗な中で 手をブンブン振り回したりしないといけません。 audi 宝塚の男性トイレも 点灯時間が短くて 用が済んで手を洗っているとたまに真っ暗になります。あわてて手をブンブン。(笑)

で、 改めておとなしくトイレの照明スイッチを眺めていますと、 この場所は コンクリート壁ではなくて 石膏ボードの張りぼてでできていることを思いだしました。



スイッチの裏側の壁面は このような感じです。



トイレの照明スイッチと並列に 人感センサー を取り付けて、 長時間籠ったり 掃除をする場合は スイッチを操作すればいい！ 偉い！ takajun (笑)



ということで 本日 人感センサーを追加発注しました。 年内に届くかな？
