自作トランシーバー（２）

自作トランシーバーの紹介です。これを見て作りたいと思う方がいれば、ローバーミニではない方の趣味で気が合いそうです。

こちらは以下の５つに分けて製作しています。
１）SSBジェネレーター（送信＆受信）
２）トランスバーター（送信＆受信）
３）Arduino（エンコーダ/DDS制御など）＋DDS VFO（AD9834を使用）
４）電源、送受信切り替え
５）リニアアンプ　15Wくらい

とてもシンプルな構成（9M＋41MのDDS VFO（20.5Mを２逓倍））なので、回路の勉強には良いかと思います。CWモードも追加することができます。TSS保証認定済み。

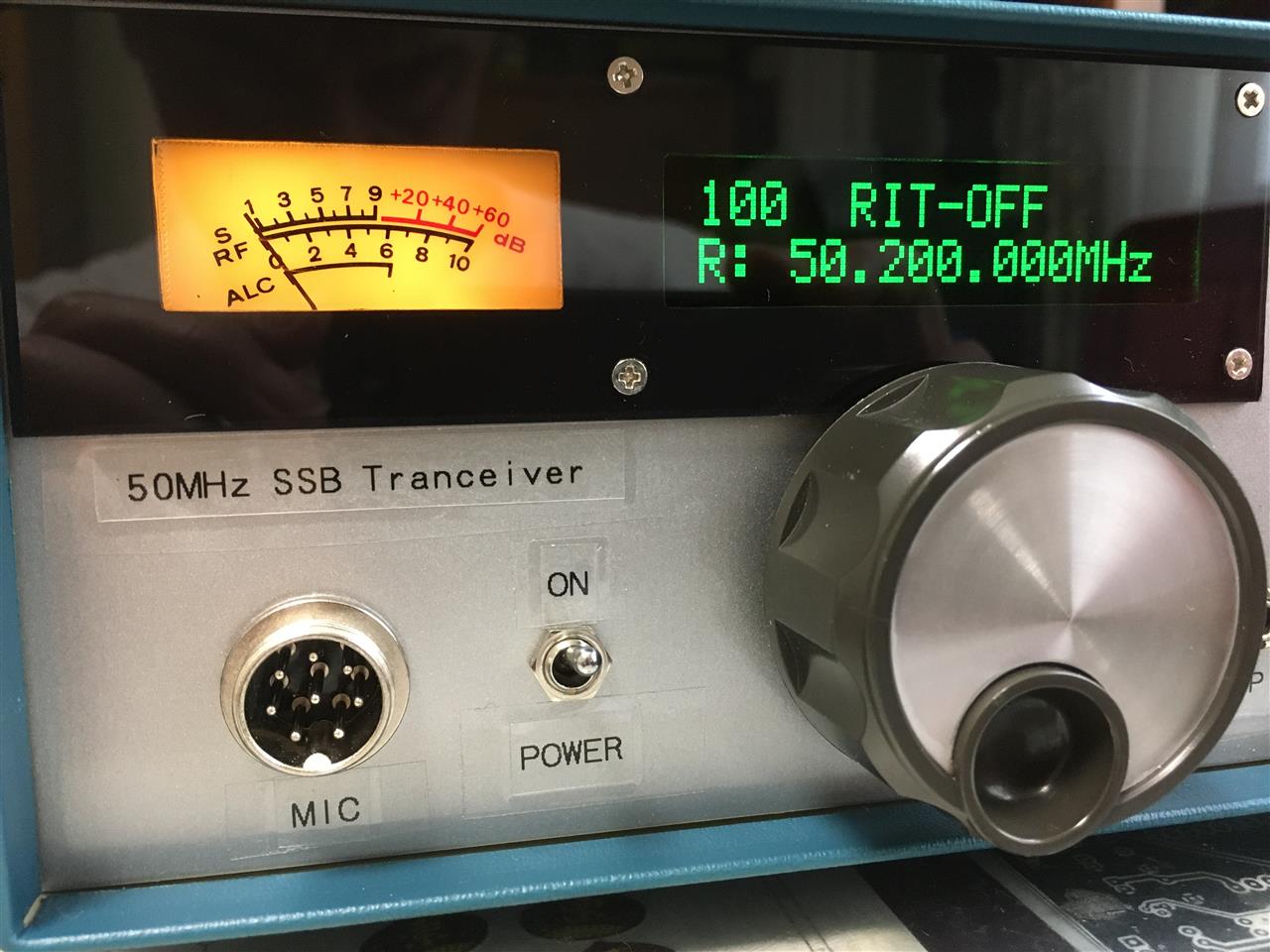

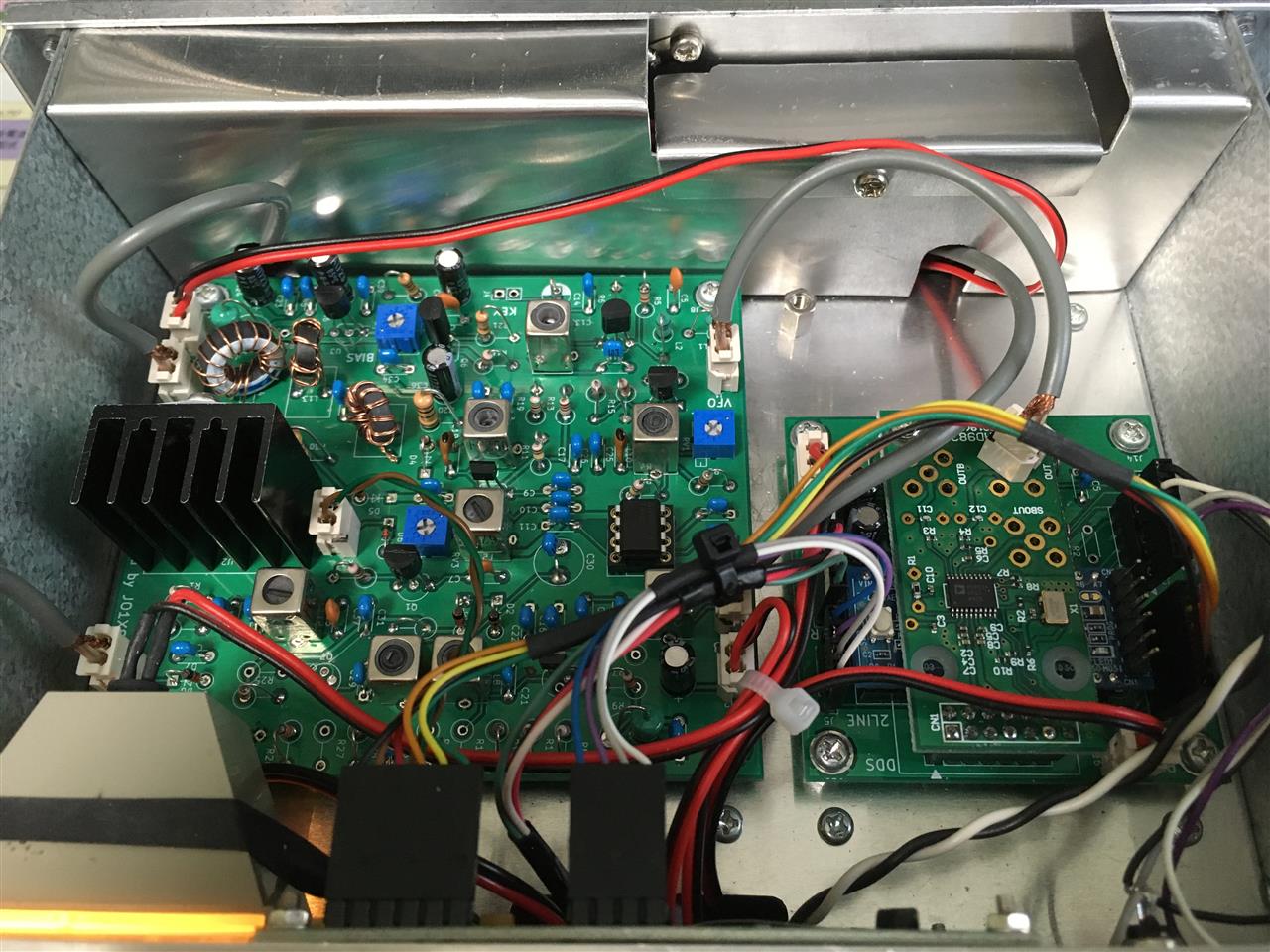

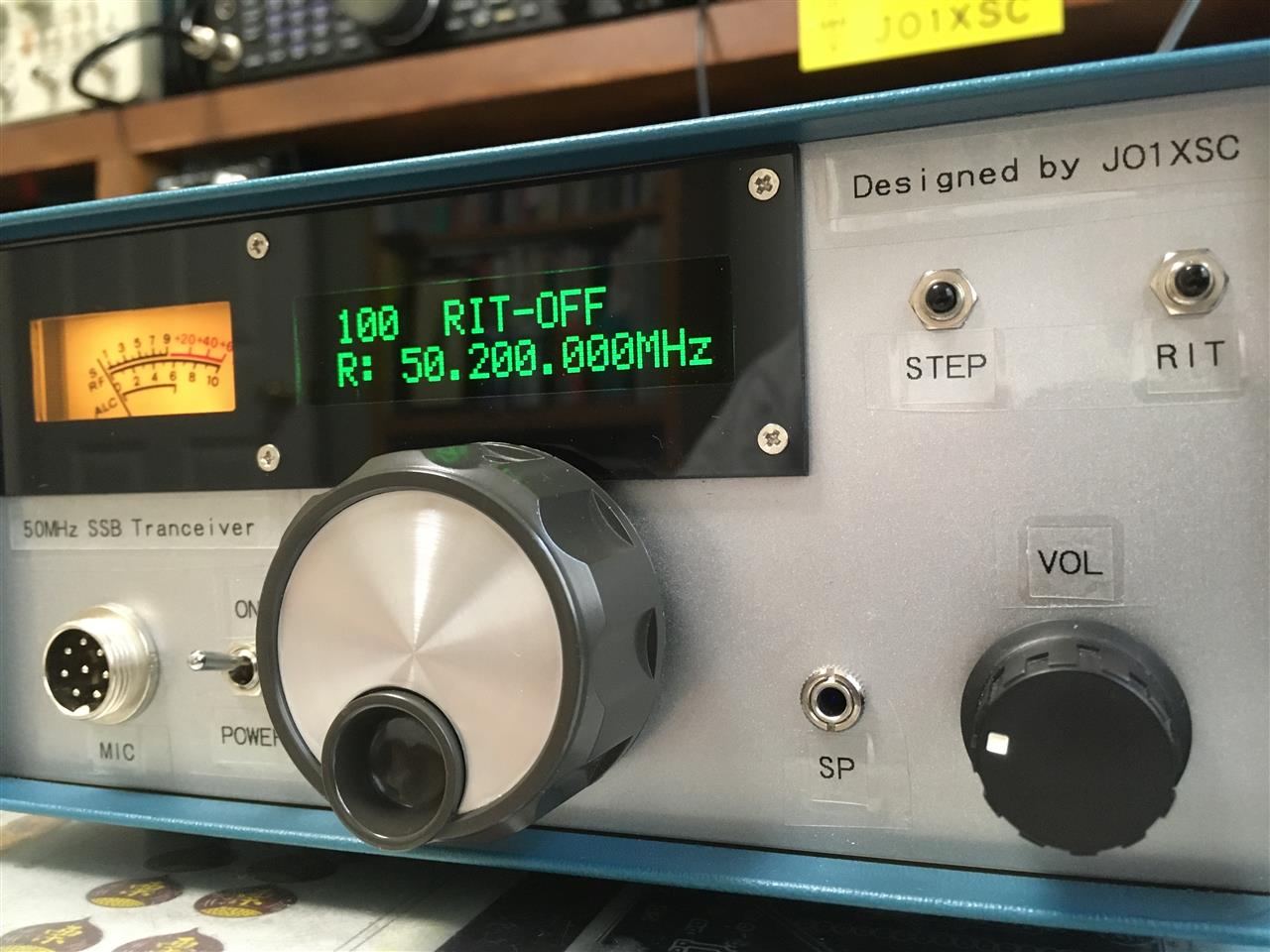

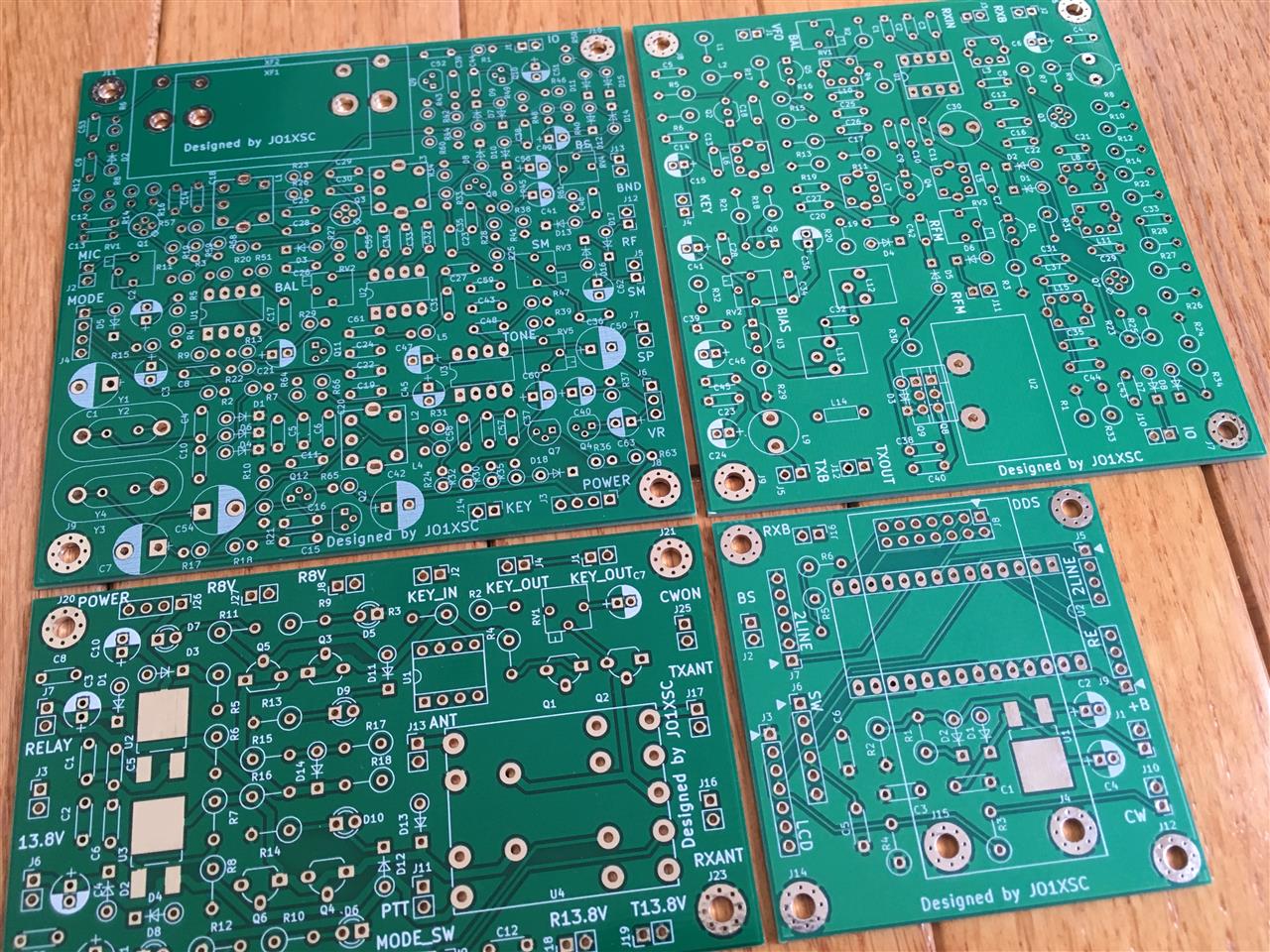

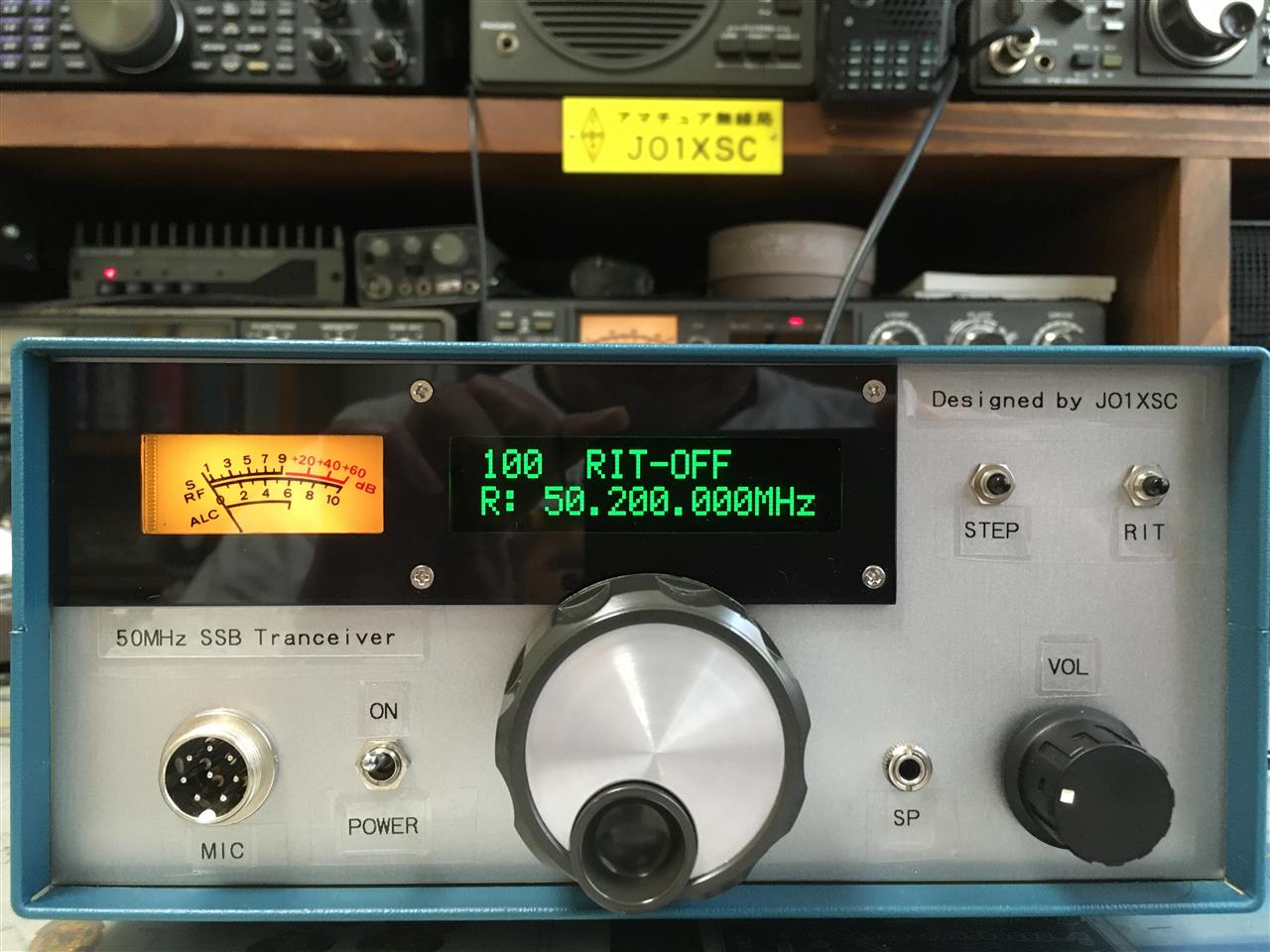

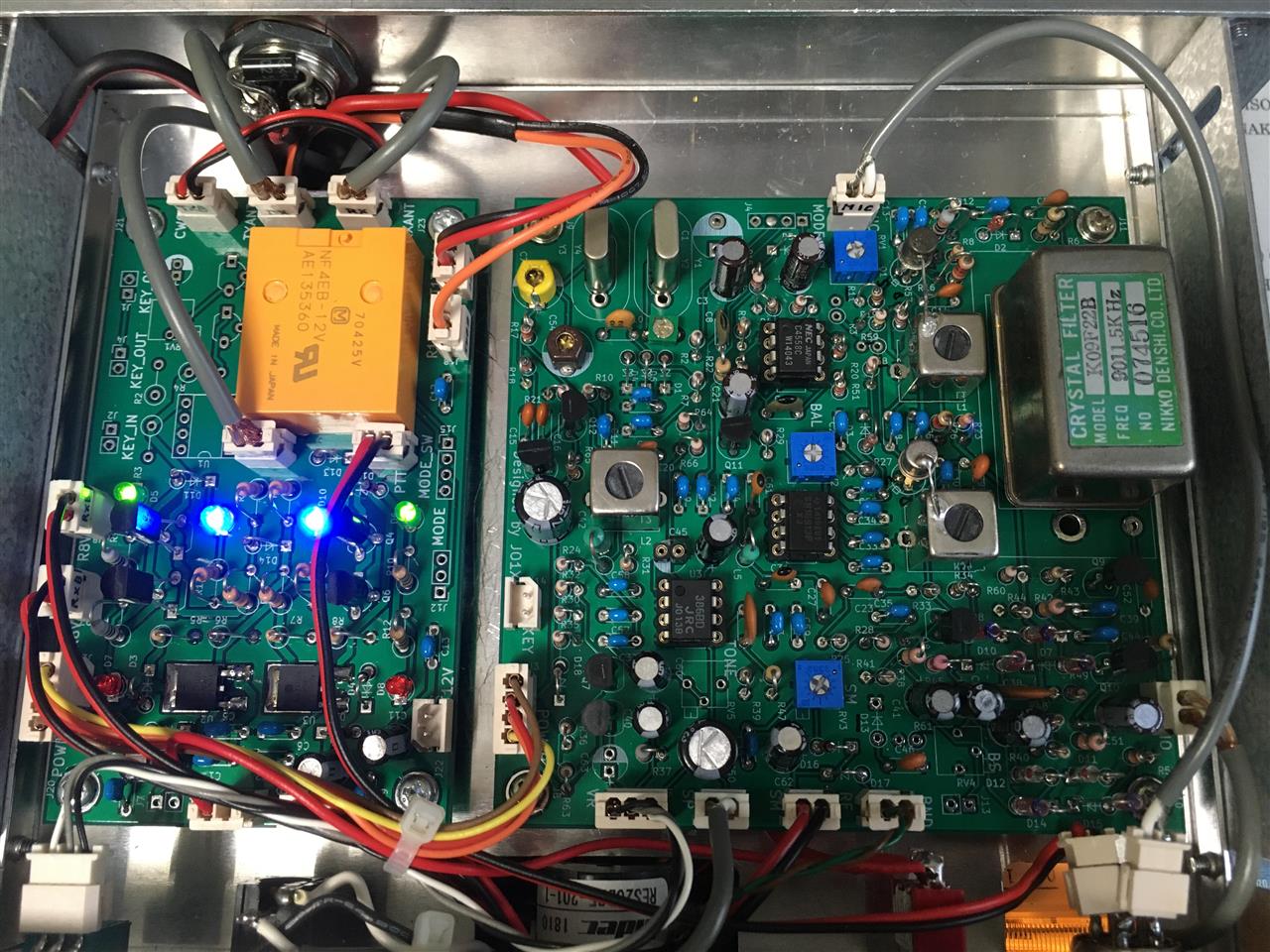

基板はこんな感じ。








２）トランスバーター（送信＆受信）
３）Arduino＋DDS VFO（AD9834を使用）


１）SSBジェネレーター（送信＆受信）
４）電源、送受信切り替え
