2017年12月09日

ワイパー完成

今日は気温は低いが風も少なく日差しが気持ちいい。

我家(の隣の家)の庭もきれいに色づいている。我家には木は一本もありません(笑)

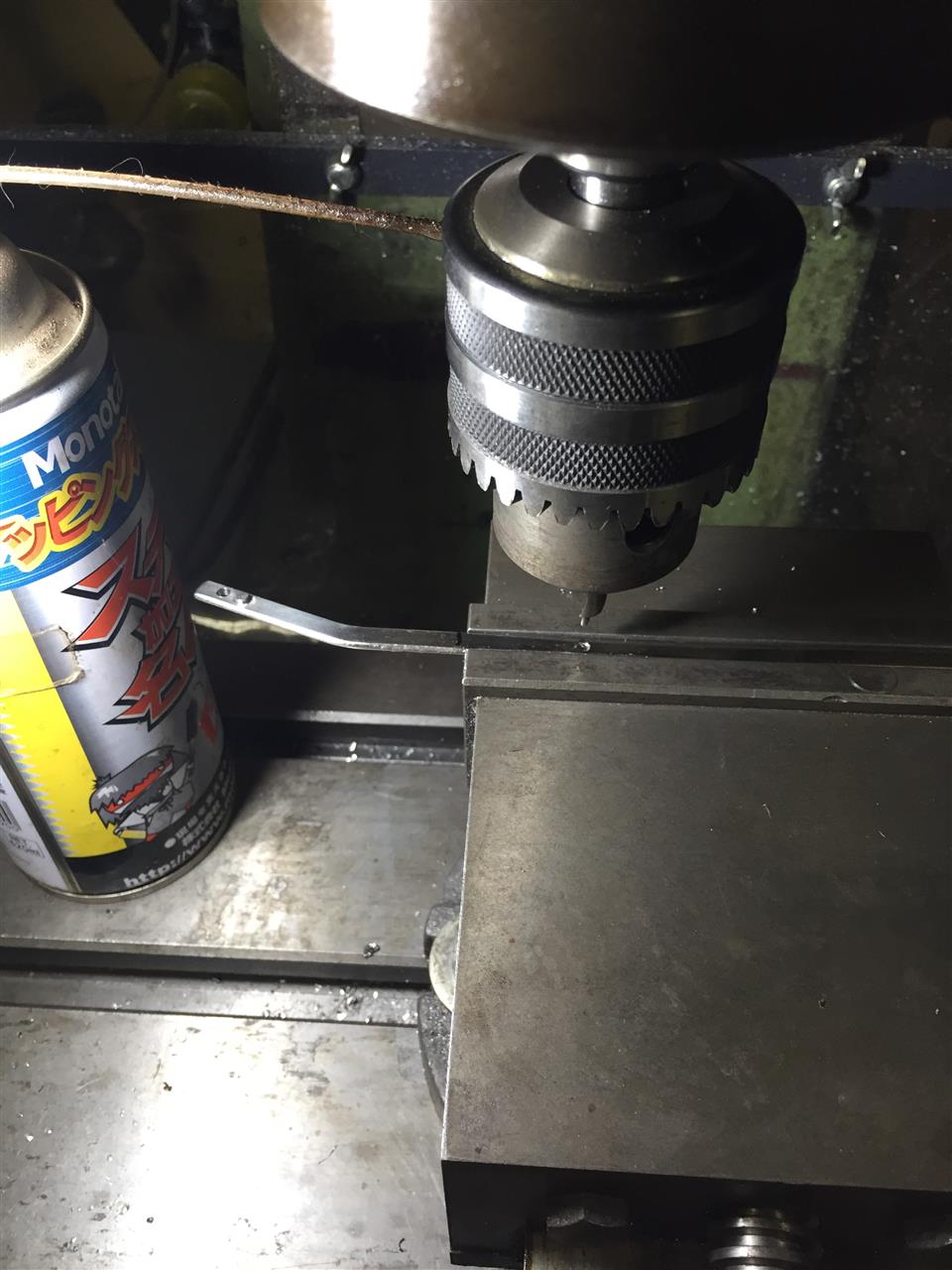

ワイパー製作の続き。アーム部分にブレード取付の穴を開ける、大きさは2.5mm。相手はステンだし幅は6mm、今回旋盤作業で使うセンタードリルに2.5mmがあったのでこれで開ける。ステン加工にはステン加工名人と言うタッピングスプレーを使う。有名なところではステンコロリンといのがあるが高いので類似品を使っている。使うと全然違う。

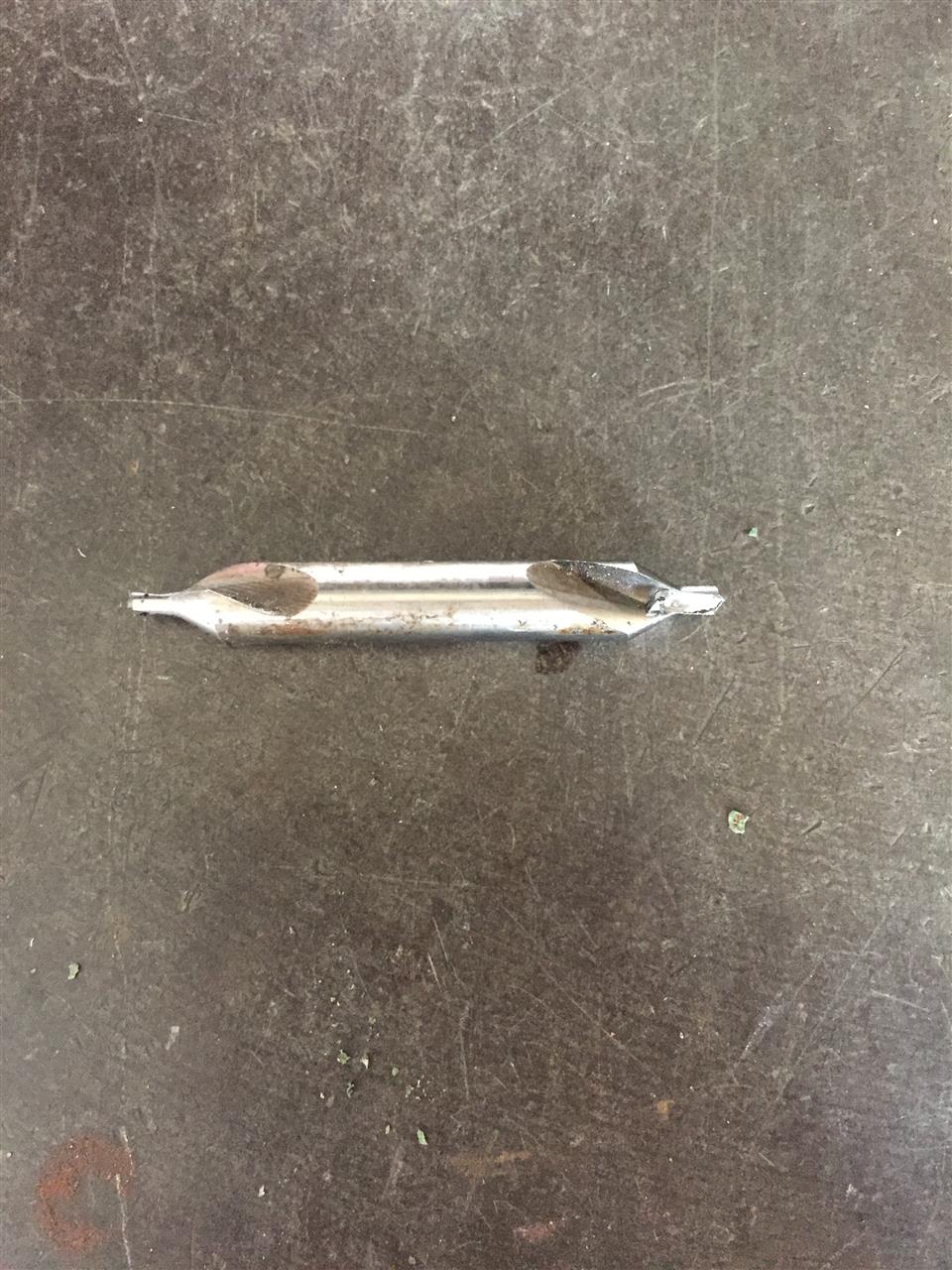

これセンタードリル。旋盤作業の際センター穴を開けるときに使うので曲がらないように軸部分が太い。

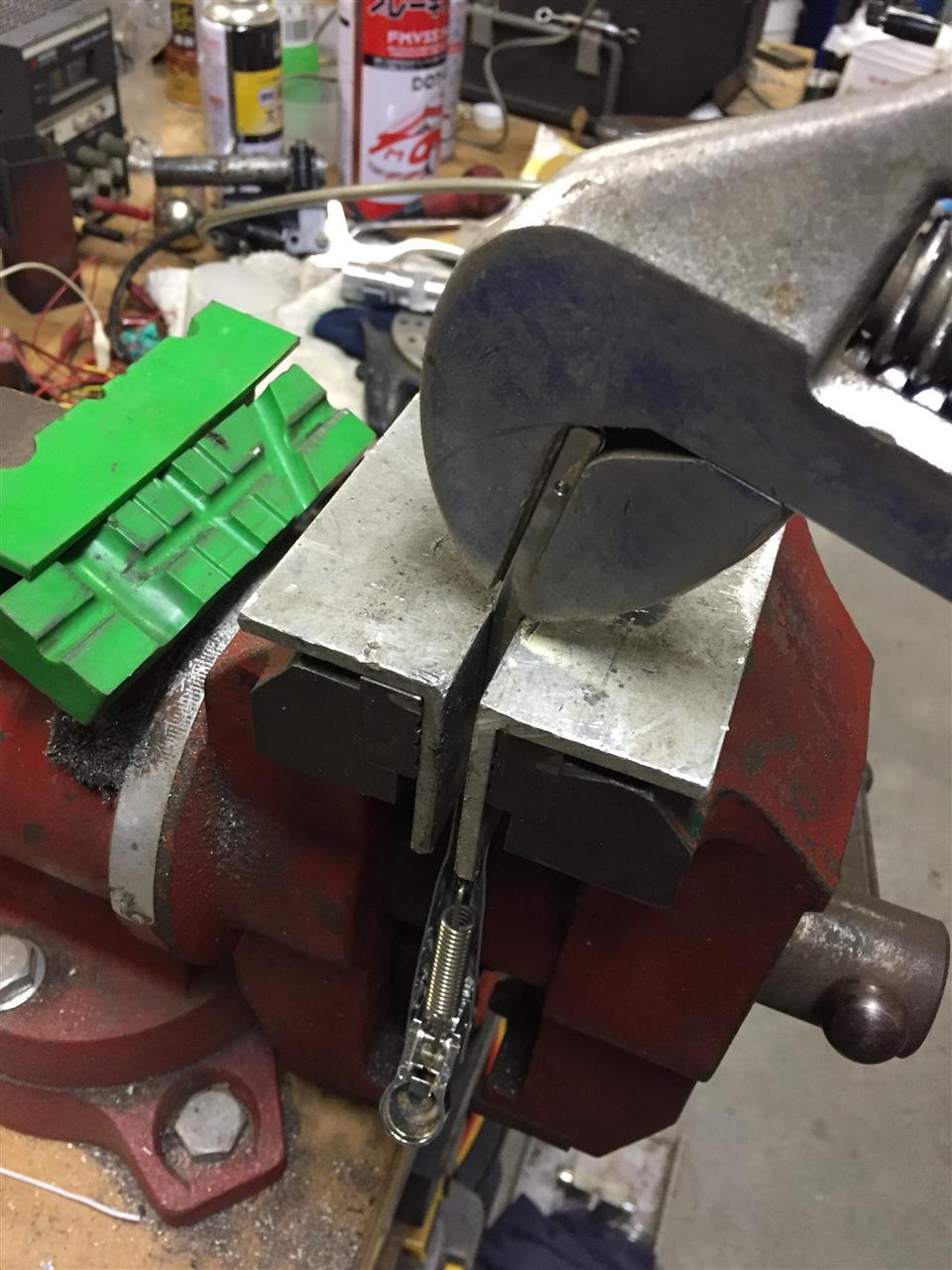

アームの曲げ加工、この位の角度なら万力に固定してモンキーなどでくわえて曲げられる。

ワイパーブレードを固定する出っ張りを作るステン材料探し。完成サイズは太さ2.5mm長さ3mm。
たったこれだけなので買うのももったいないし太さ2.5はなかなかない。そもそも2.5に開けた穴に2.5の丸棒を入れても緩いだろう。

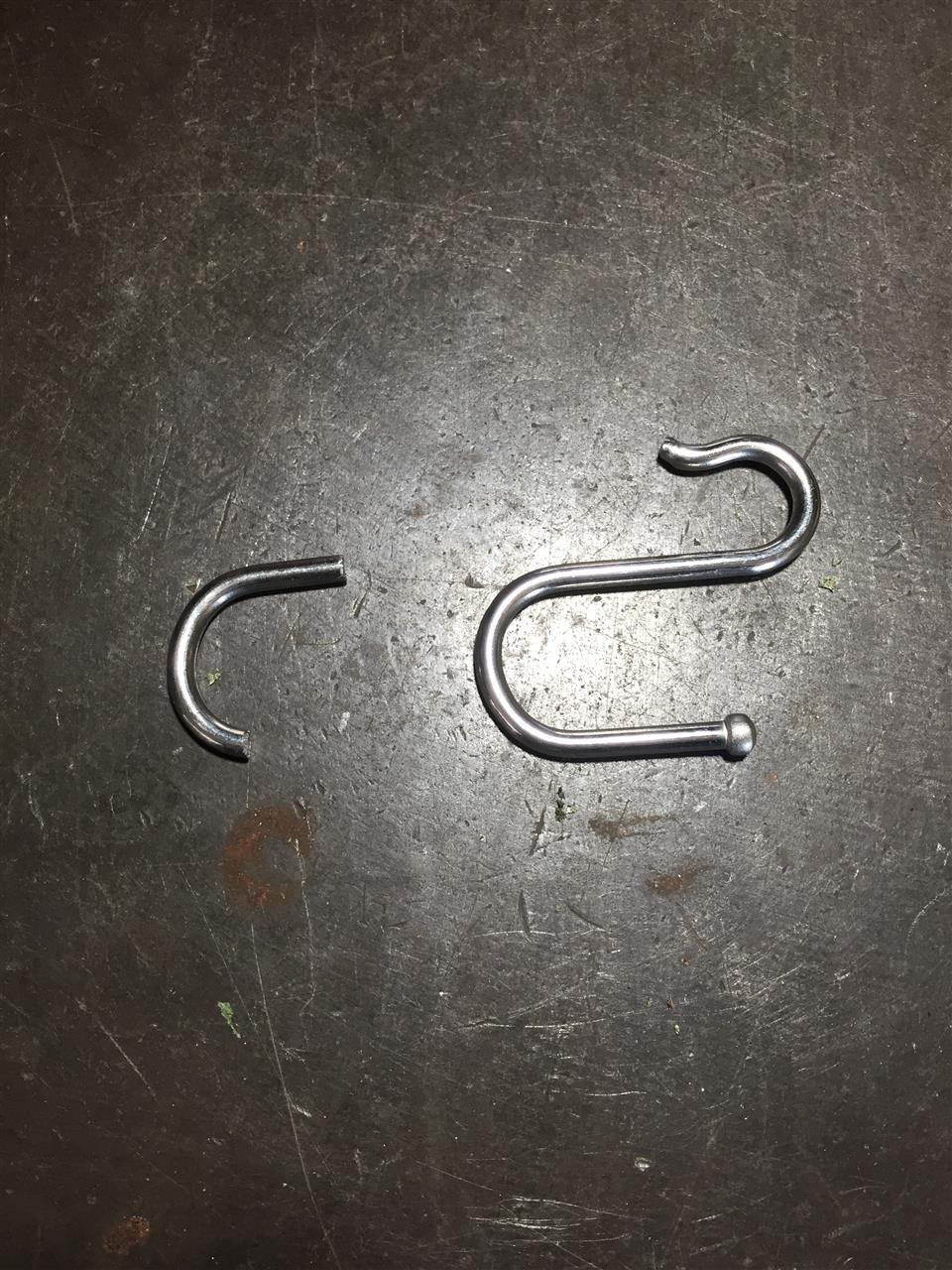

探したらありました、Sカン、長さも十分。直線部分を15mmほどに切り出し、旋盤で2.5+αに加工(要は目分)

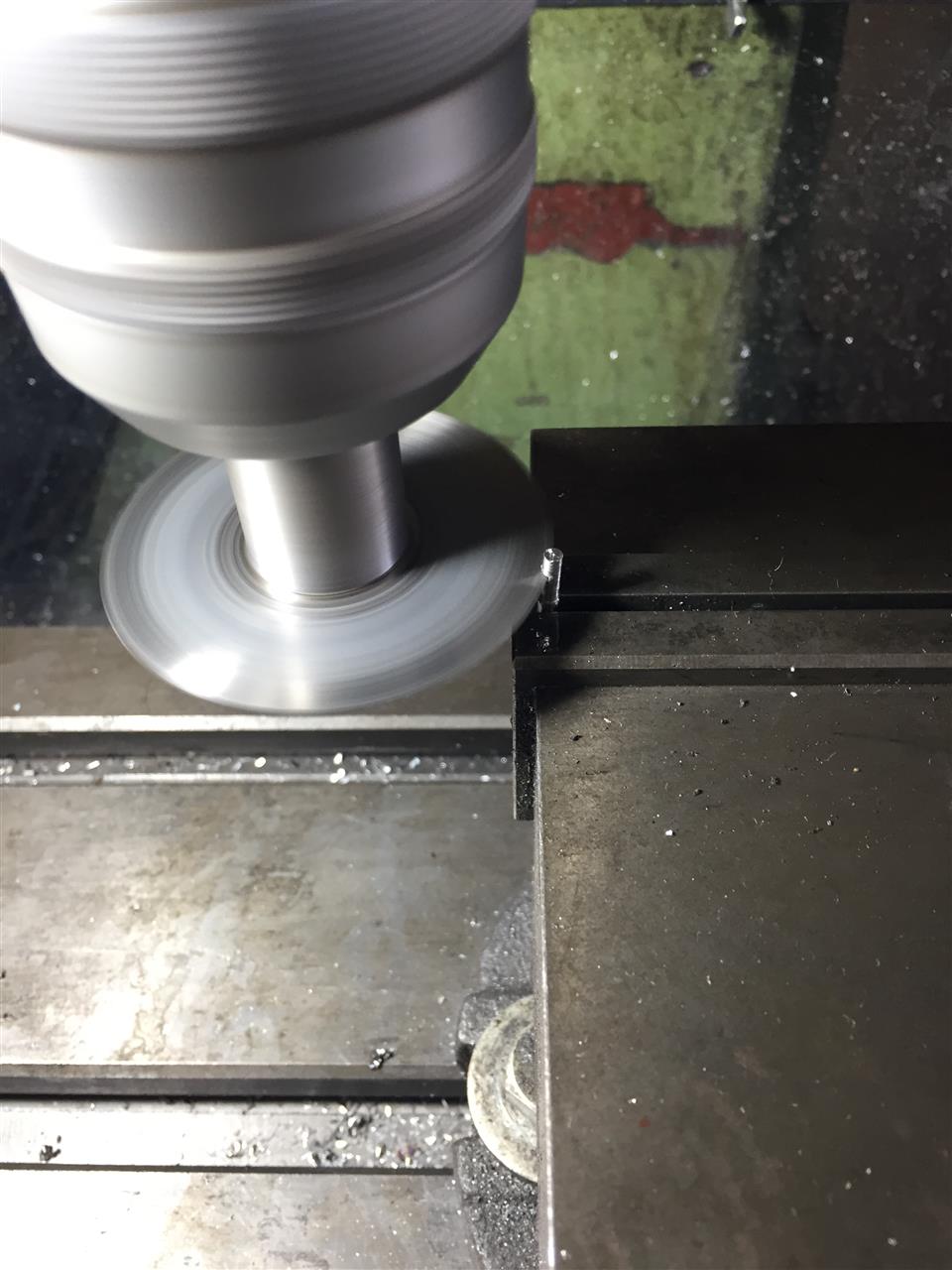

削りだしたものを長さ3.0mmに切り出す。0.5mm厚のカッターを使いフライスでカット。

後は穴を開けたアームにプレスで圧入する。あんまり小さいのでピンセットで掴み作業する。
潰さないように注意。

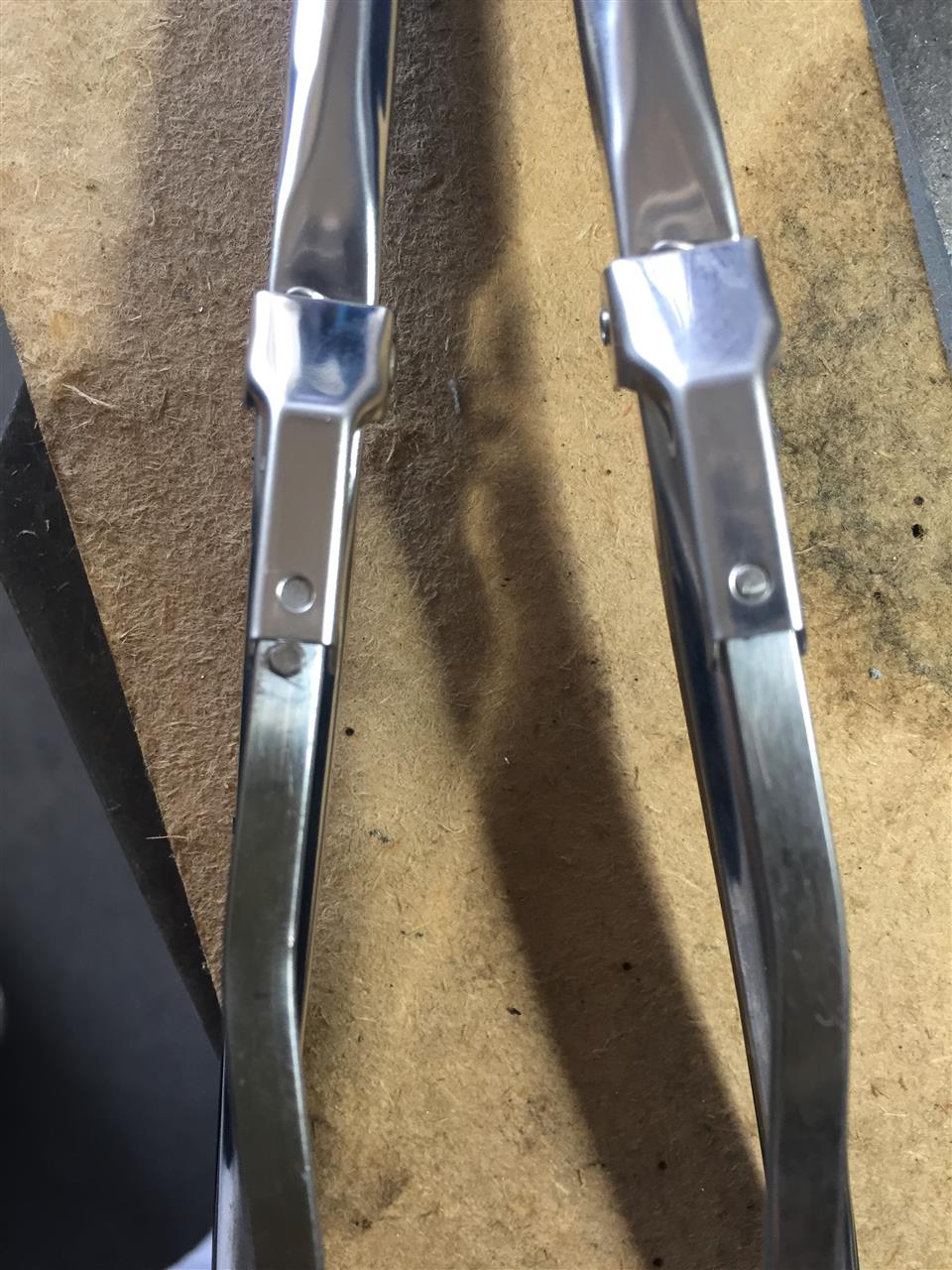

完成、右が完全に差し込んだ状態。あとは取りつけるだけ。今後はミニの部品が使える。でもそもそも基本雨の日は乗らないので次の交換はいつになる事やら。これが最後かも(笑)
さてこの続きはいつかな。
