メタルブッシュ加工他

ウレタンブッシュが出来上がったので今度はメタルブッシュを加工しました。

写真上が取り外したもの、荷重が一方向に掛かっていたので楕円に摩耗している。下の可愛い水玉の物が今回使用した物、黒い丸に見えるのは固体潤滑剤が埋め込まれている。

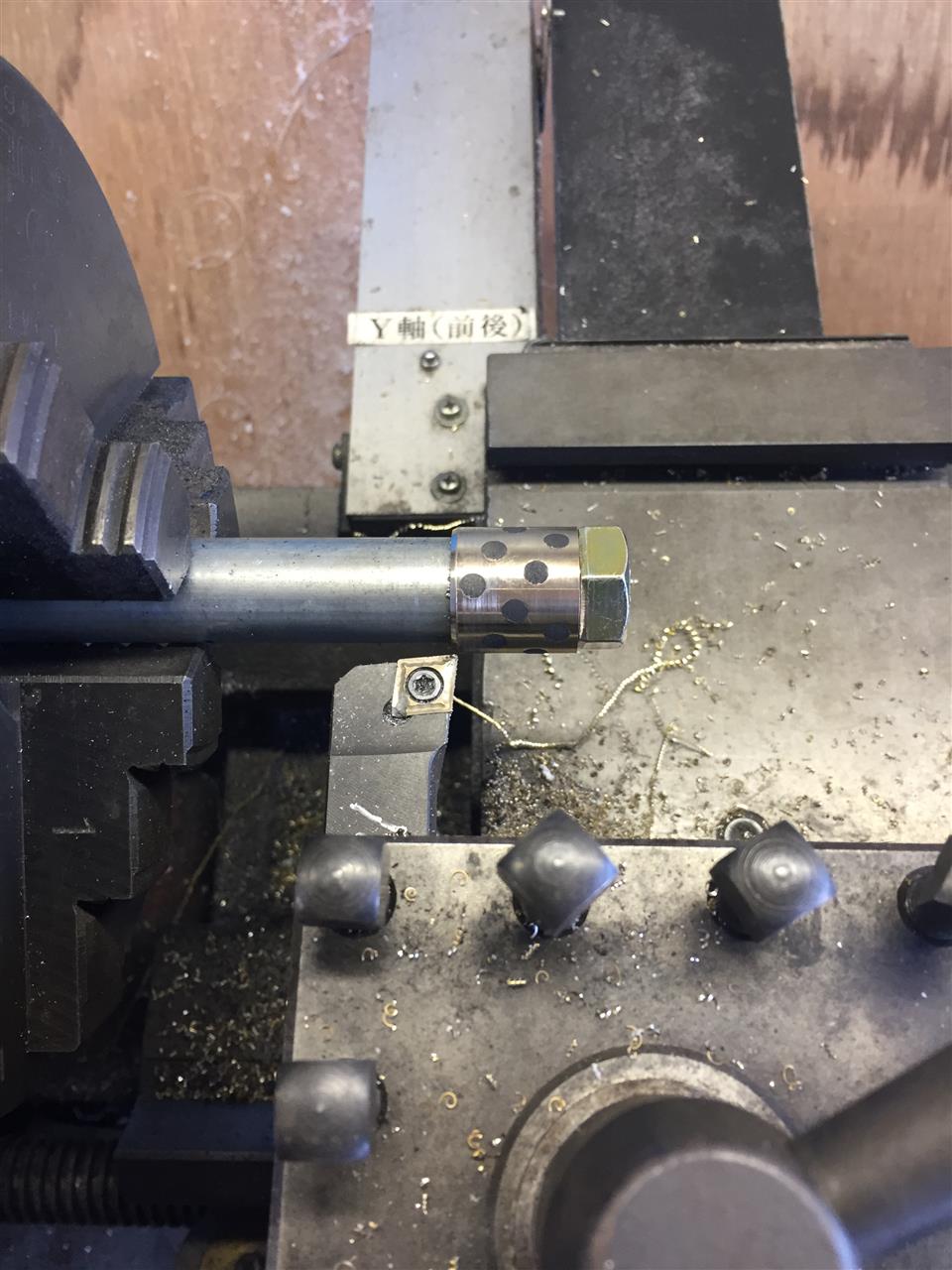

外径加工用に冶具を作る、インチなので20.65と半端なサイズに仕上げる。内径はこの後シャフトが出来たら最終的にリーマー加工で仕上げる。

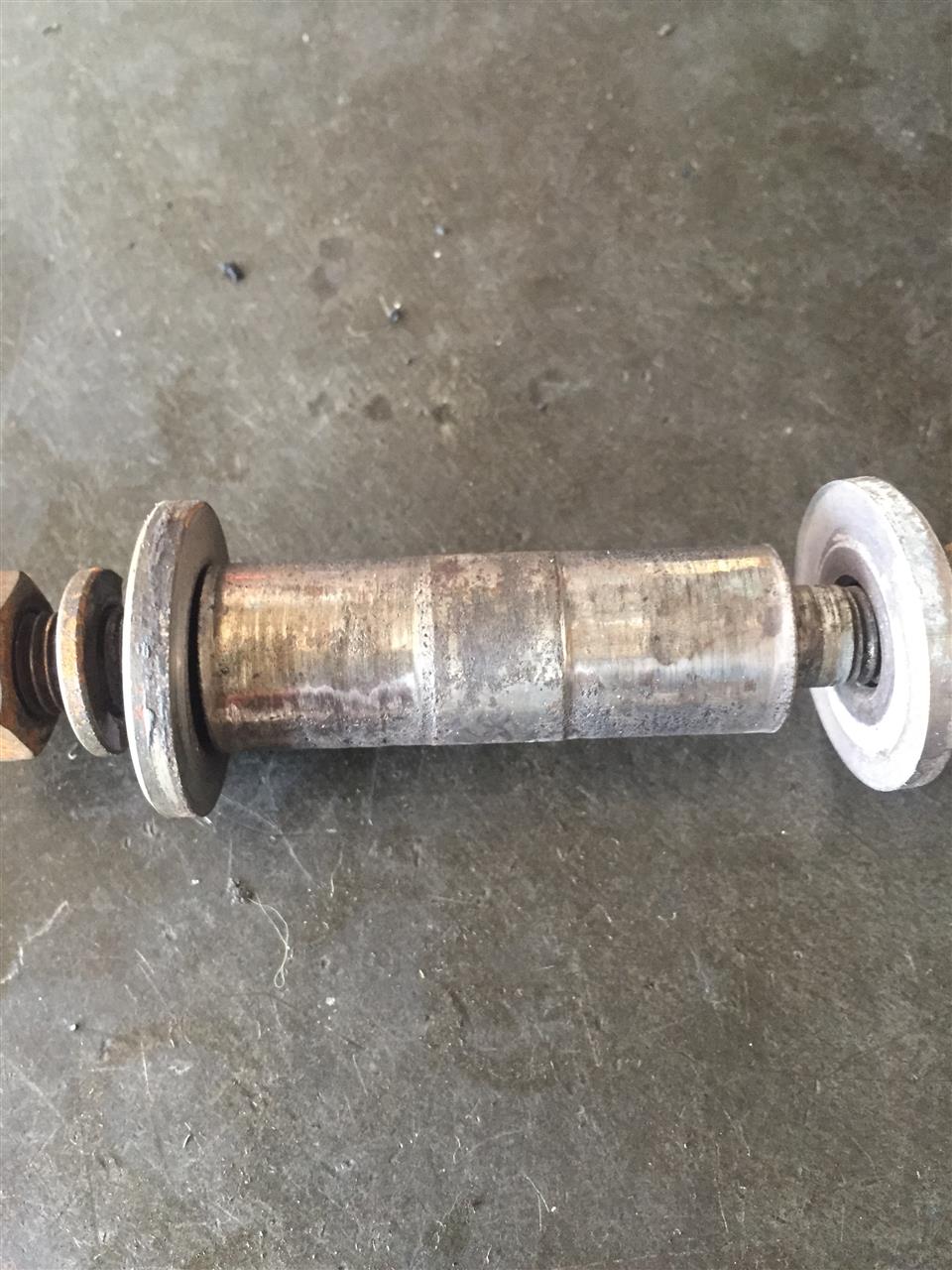

これが段付き摩耗したシャフト、ヘインズによるとLower Link fulcrum pinと言うらしい。要は支点となるピンと言う事のようだ。
これは新たに作る予定なんですが材料が来週になるので試しに修理してみます。

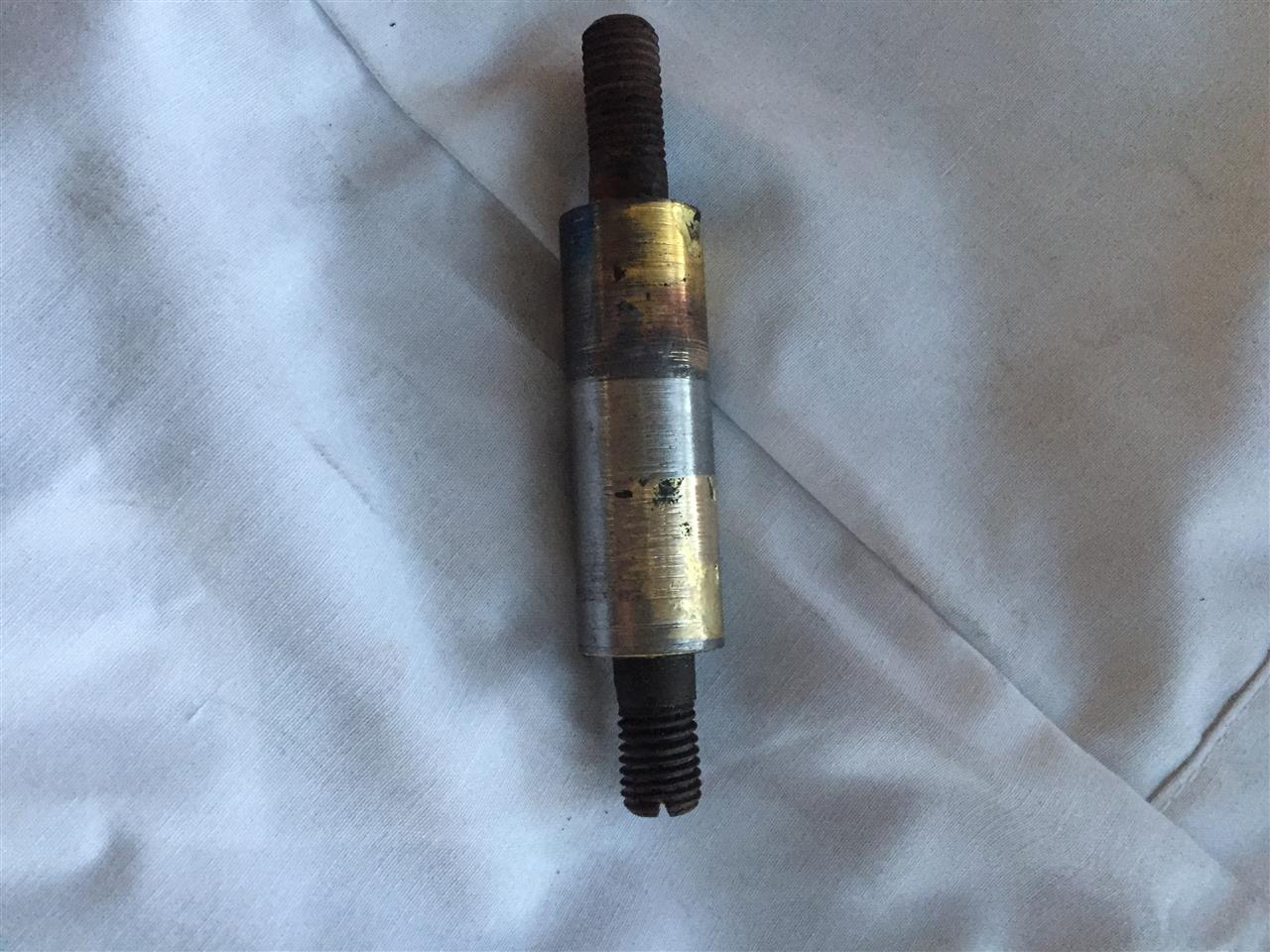

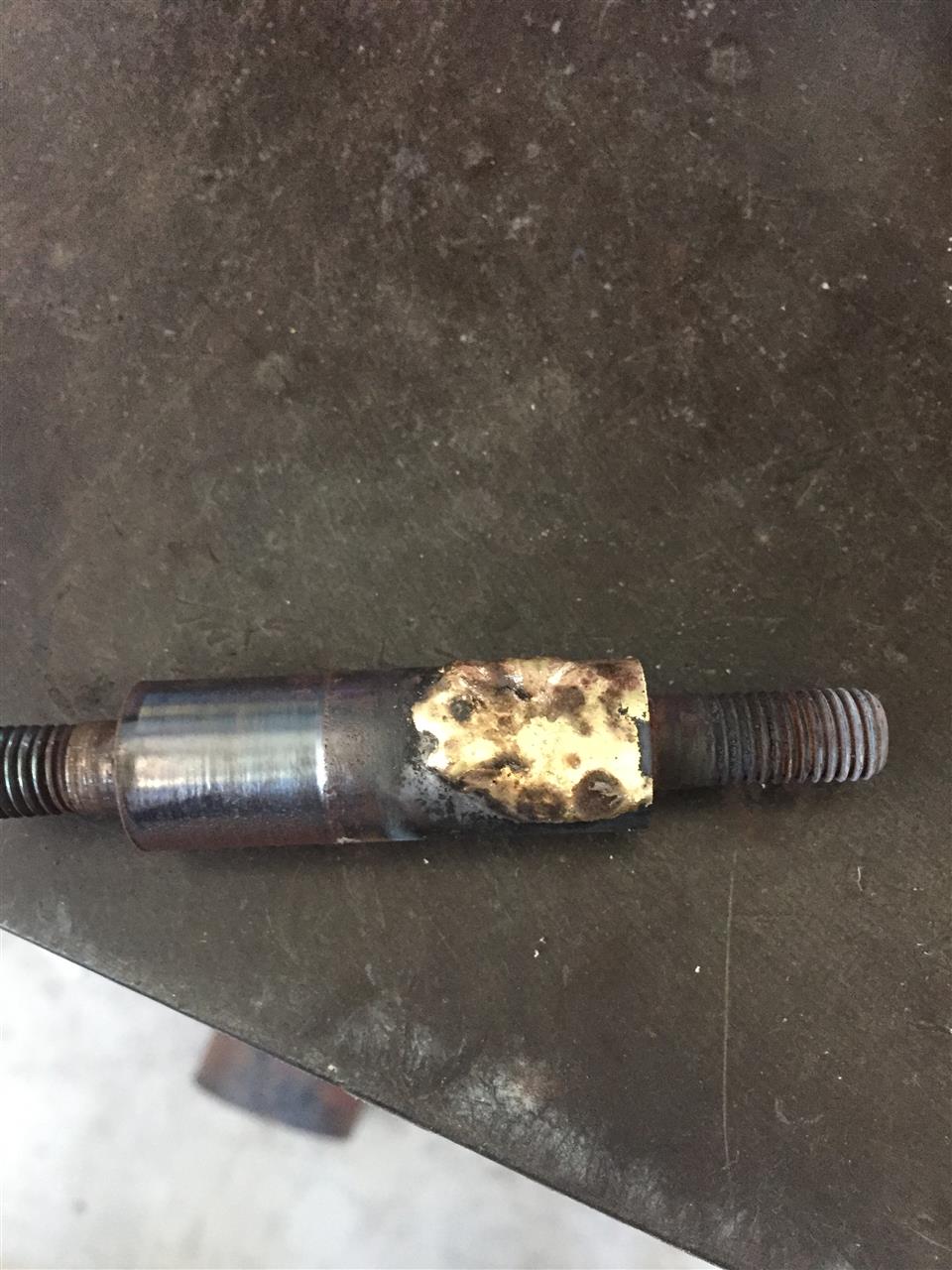

真鍮ロウ付けで肉盛りをしました。

オリジナルは外形17.5mmだったが修正したので17.0mmになったがこの位ならOKでしょう。少しアバタだがグリスだまりになるので気にしない。そもそも回転するところではないのでこれでもOKかも。

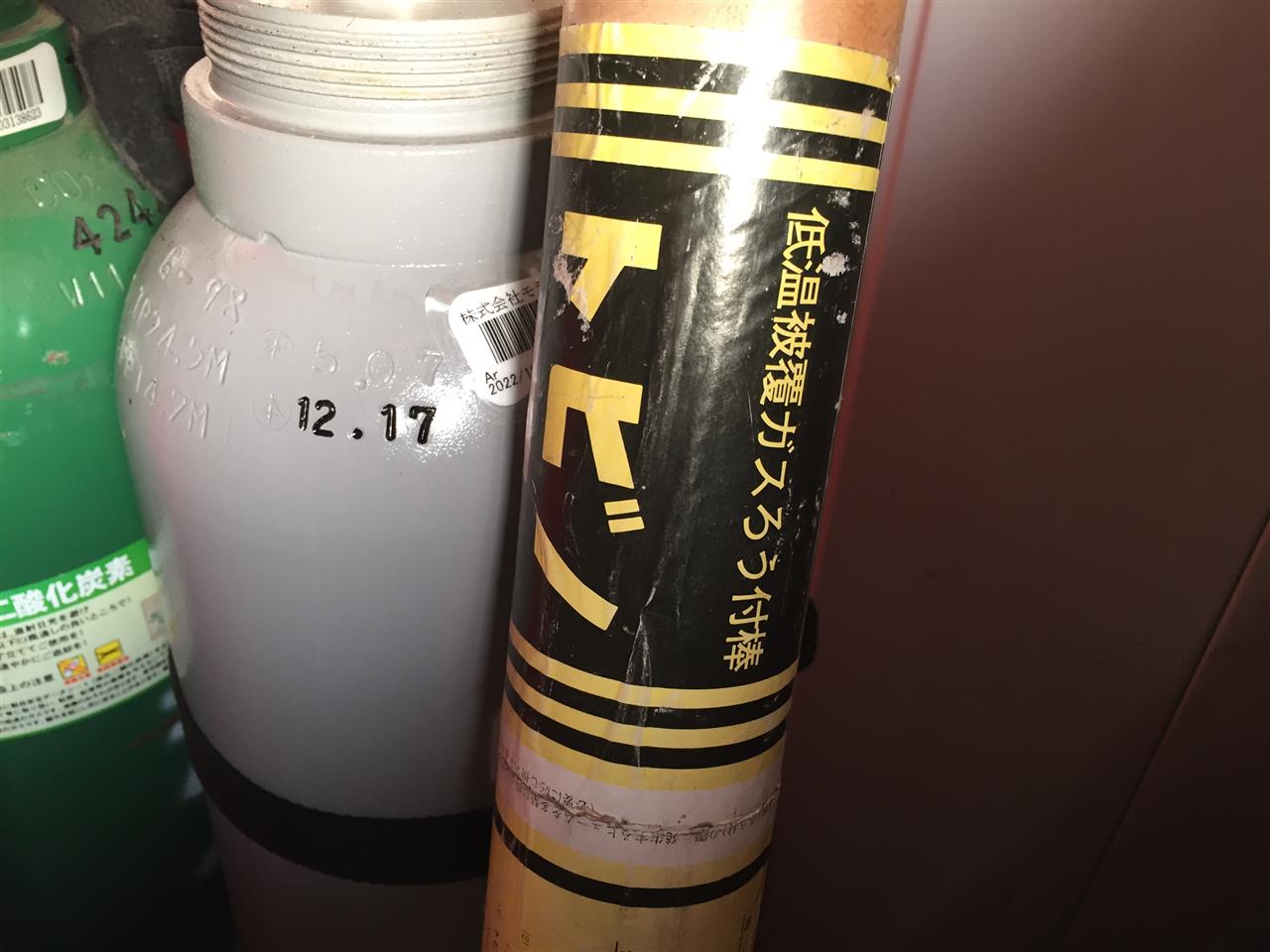

使った真鍮ロウはトビノと言う物、知り合いの鈑金屋さんが廃業したので貰ったものだがおいらのペースでは100年たっても使い切れない(笑)これは低温とあるがガストーチでなく酸素でないと無理です。

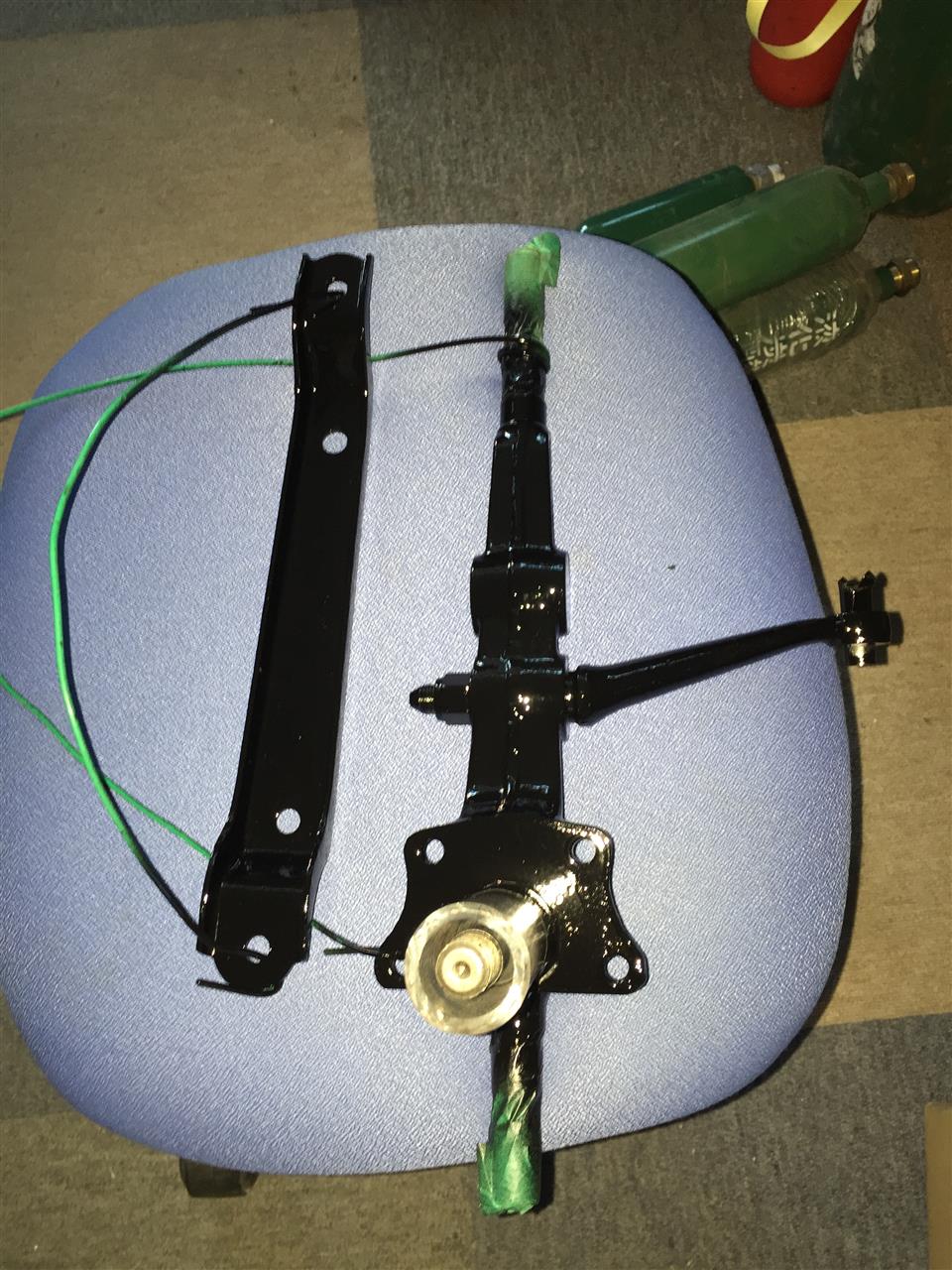

キングピンとロアアームの塗装も終了。
さてこの続きはいつかな。
