2018年04月03日

こんなん作りました

最近はブログアップをサボっていますが物作りはやっています。そしたらまゆげ君から電話、愛車ミゼットをOHしていて部品がボロボロなので作ってほしいとの事。お金はいくら掛かってもいいらしい(笑)

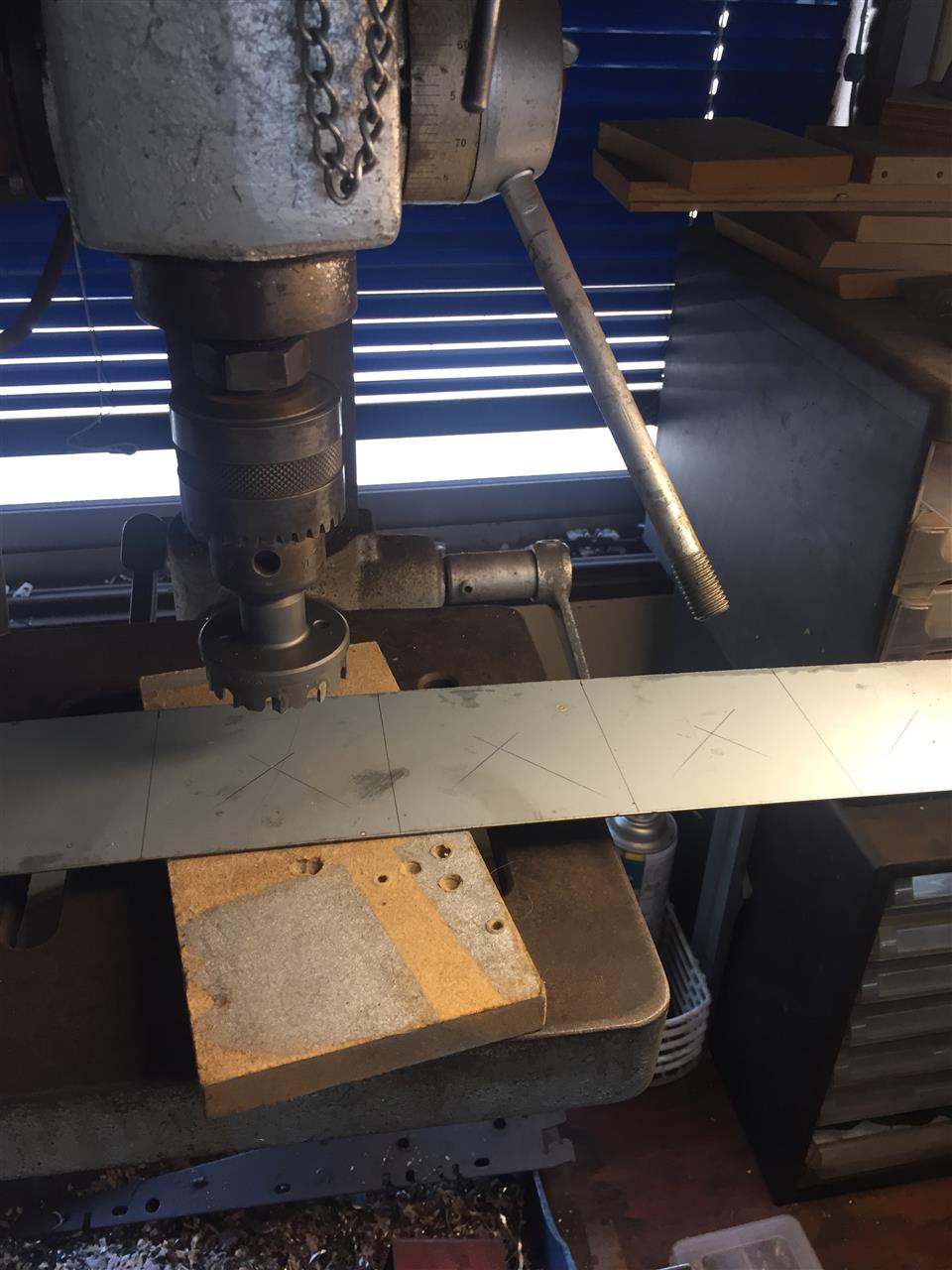

作るものはミゼットのリアアクスルハウジングエンドナットのロックワッシャーです。これは取り外すときに間違って壊しやすいんです。外径78mm内径55.5mm内側に爪がある。板厚は1mm、手持ちのボンデを使う。切り出し真ん中に50mmの穴をホールソーであける。

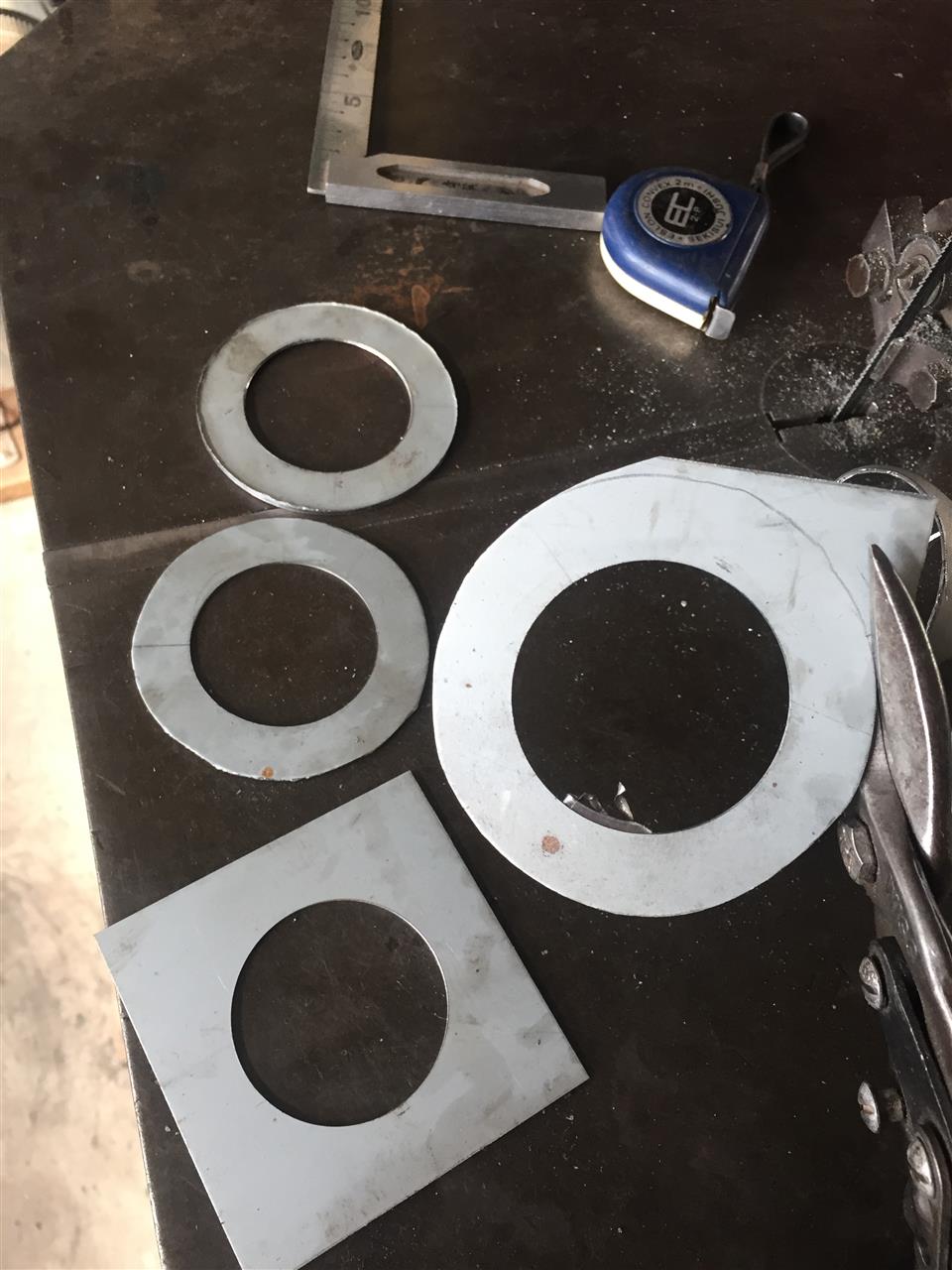

外径は金切りバサミでざっと切り、旋盤で仕上げる。
内径は爪部分を残すのでフライスで回転テーブルを使い55.5mmに仕上げる。残した爪部分はヤスリで仕上げる。

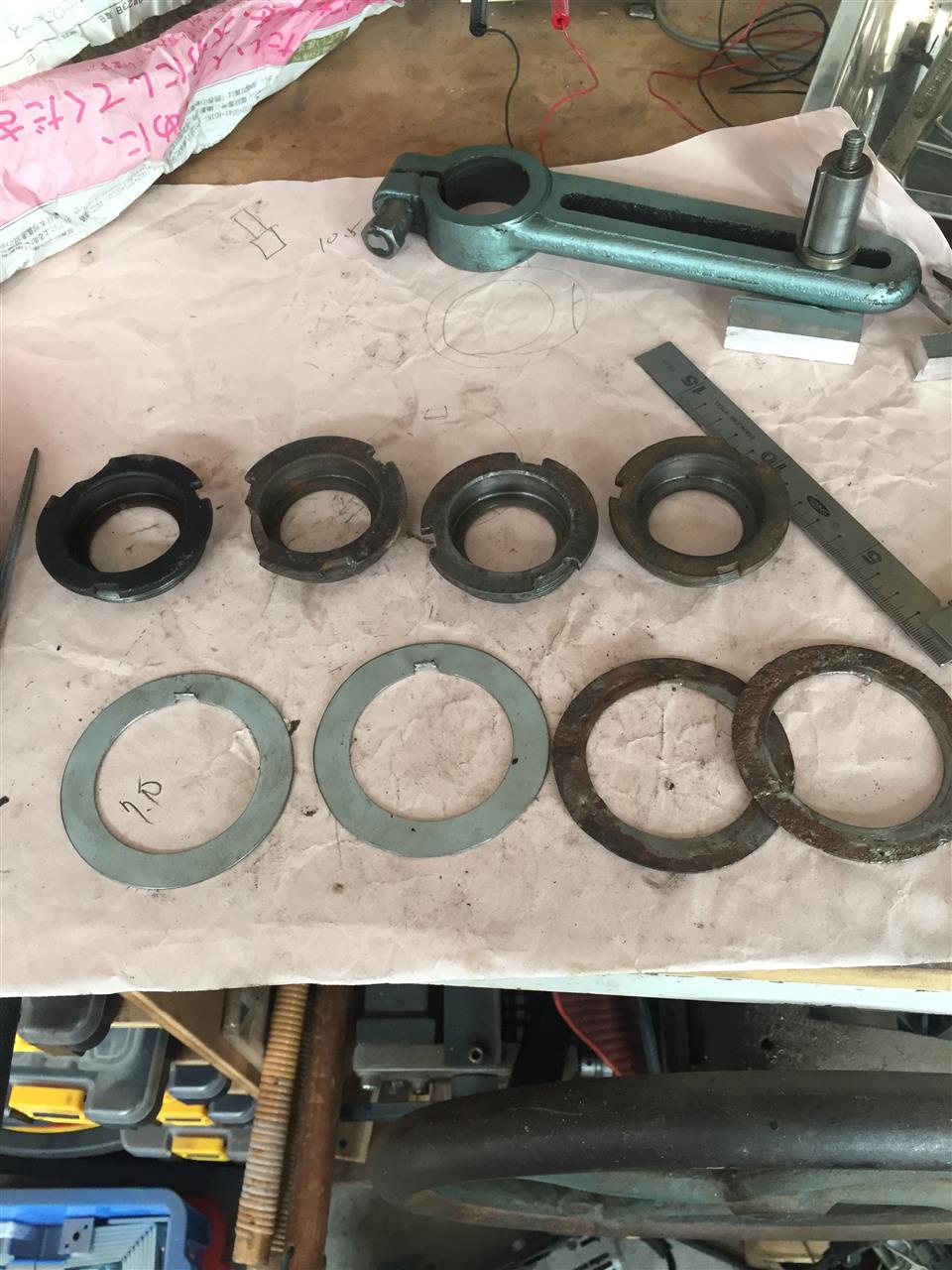

完成、錆びたのがついていたもの、爪が折れてなくなっている。この爪はハウジングロックナットを緩めるときには平らに戻しては駄目。戻すとまず折れます。

戻すのはアクスル側に折り曲げている部分です。

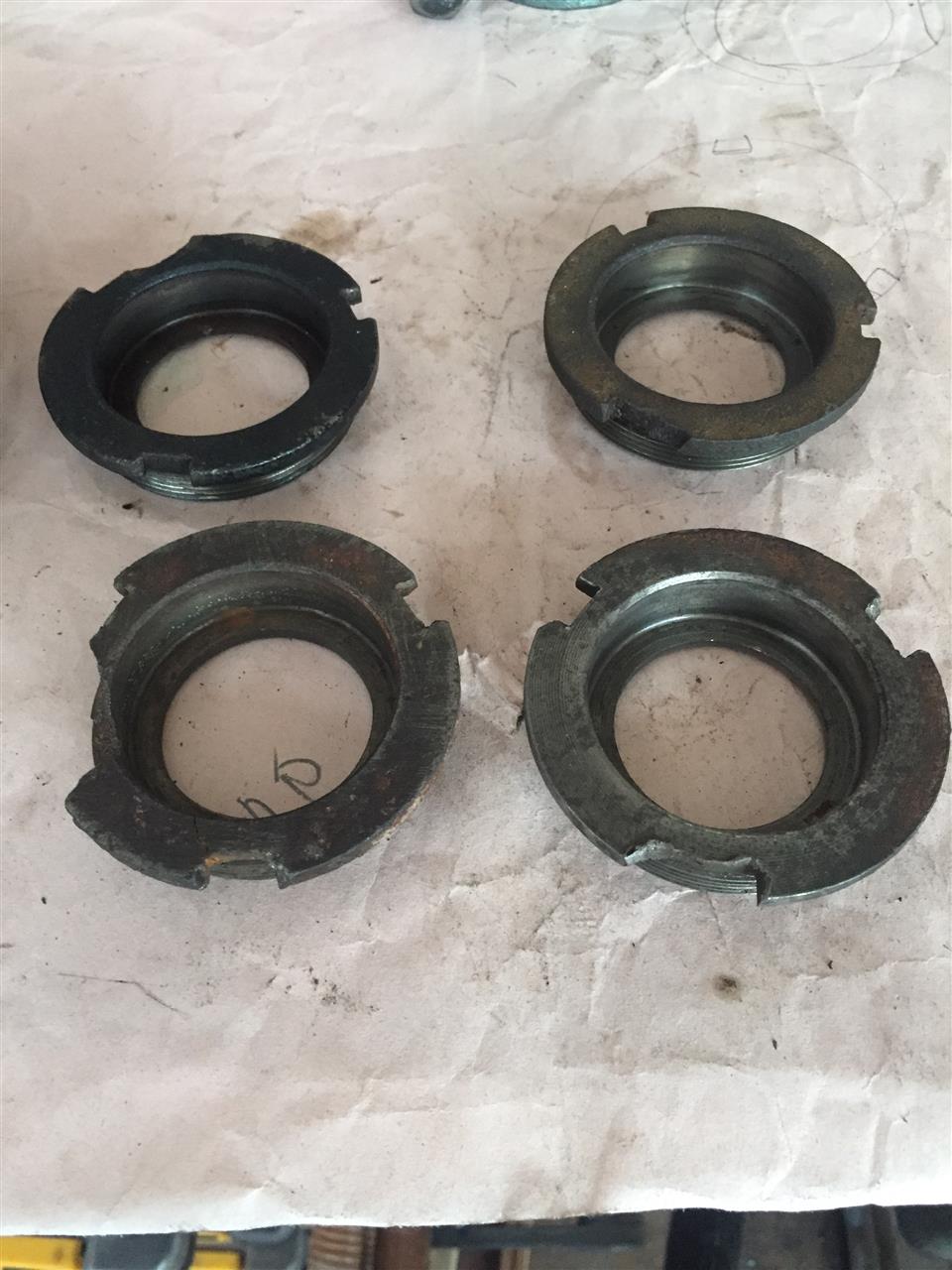

ハウジングロックナットもまともなのはない。これも修理の際叩いてひびが入ったり欠けてしまいやすい。これ単独ではまず部品として出ません。特注で作ればセットで数万か。大事に外しましょう。

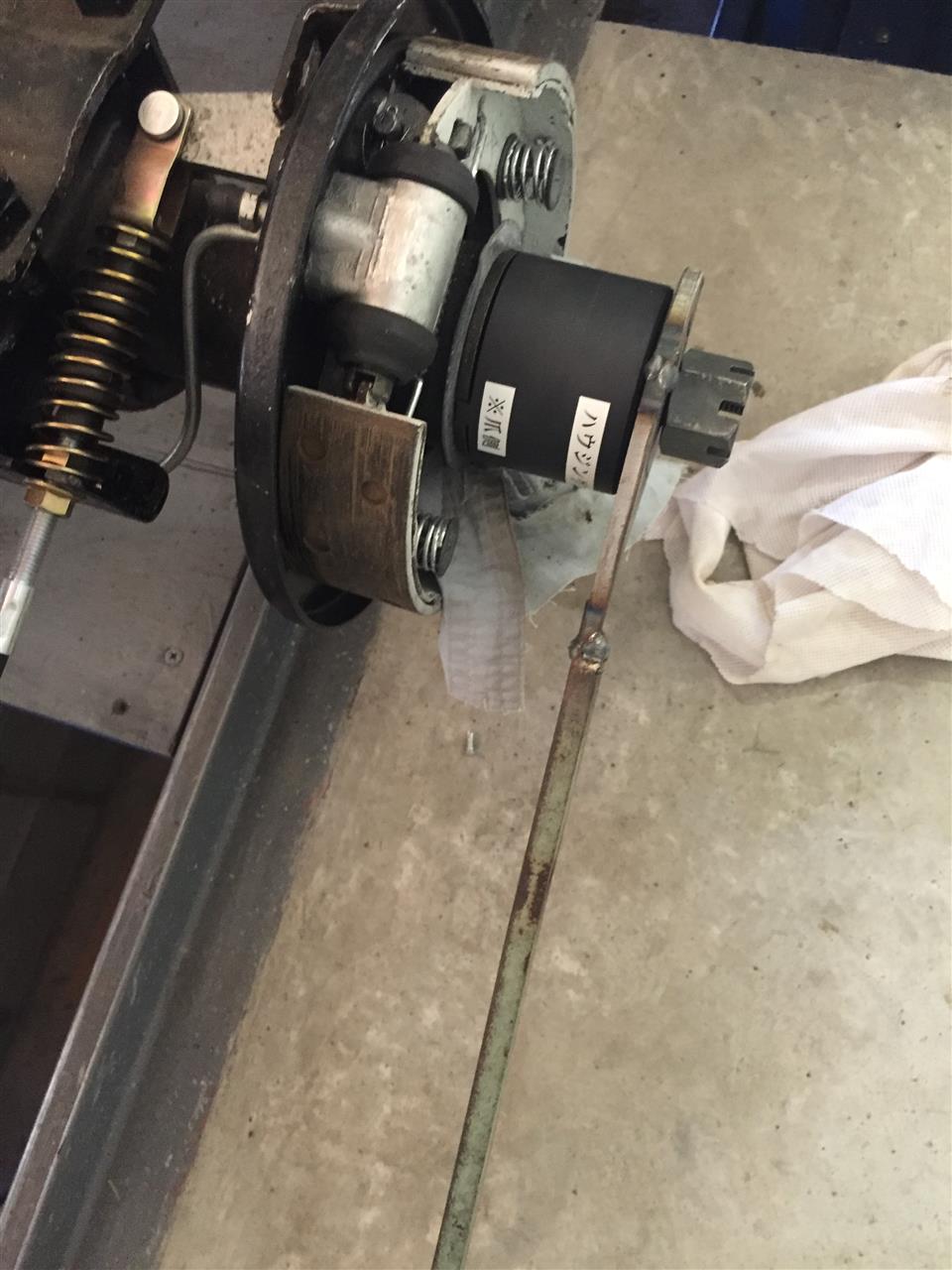

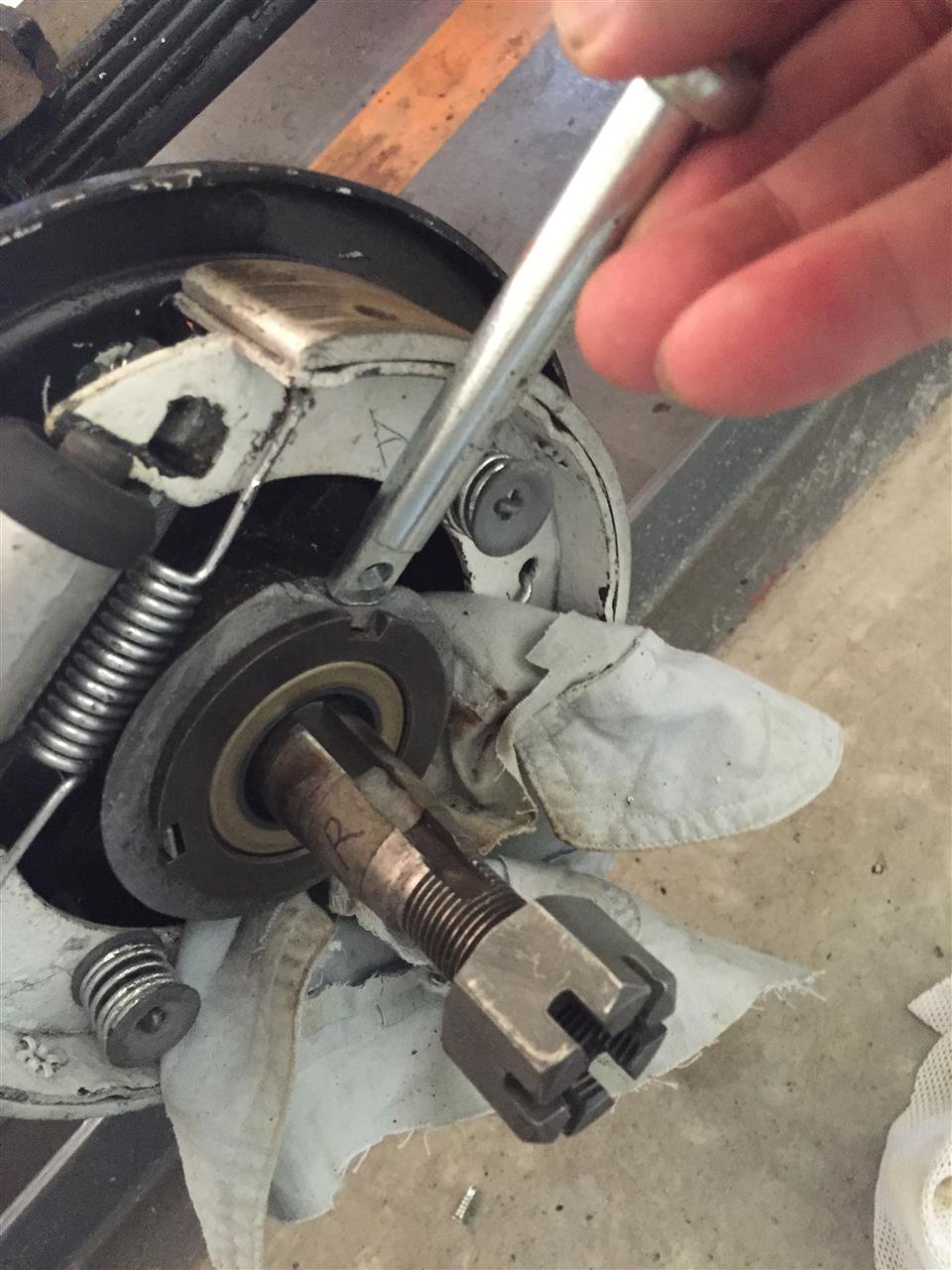

以前作ったSSTです、これだと壊すことなく外せます。また引っ掛けスパナも使えます。ミゼットの部品は貴重なので分解の際に壊さないように注意が必要です。
さてこの続きはいつかな。
