2018年12月06日

ミゼットの部品作ってます。

久々のミゼットネタです、忘れてはいませんよ!
今回はアクスルハウジングナットを作りました、これはデフの修理やアクスルシャフトの修理で取り外すのですがダイハツではSSTがあるんですが当時の修理屋はそんなの使わずにマイナスドライバーや鉄棒で叩いて外したので多くが割れヒビがある状態です。勿論部品はなくあってもホーシング一式。それも錆び錆。我家のミゼット君も若干割れヒビがありました。いつものように無いものは作ればいいんですがハードルが高い!でも我家の旋盤もミリねじしか切れないのをインチも切れるように改造したのでついに始めました。

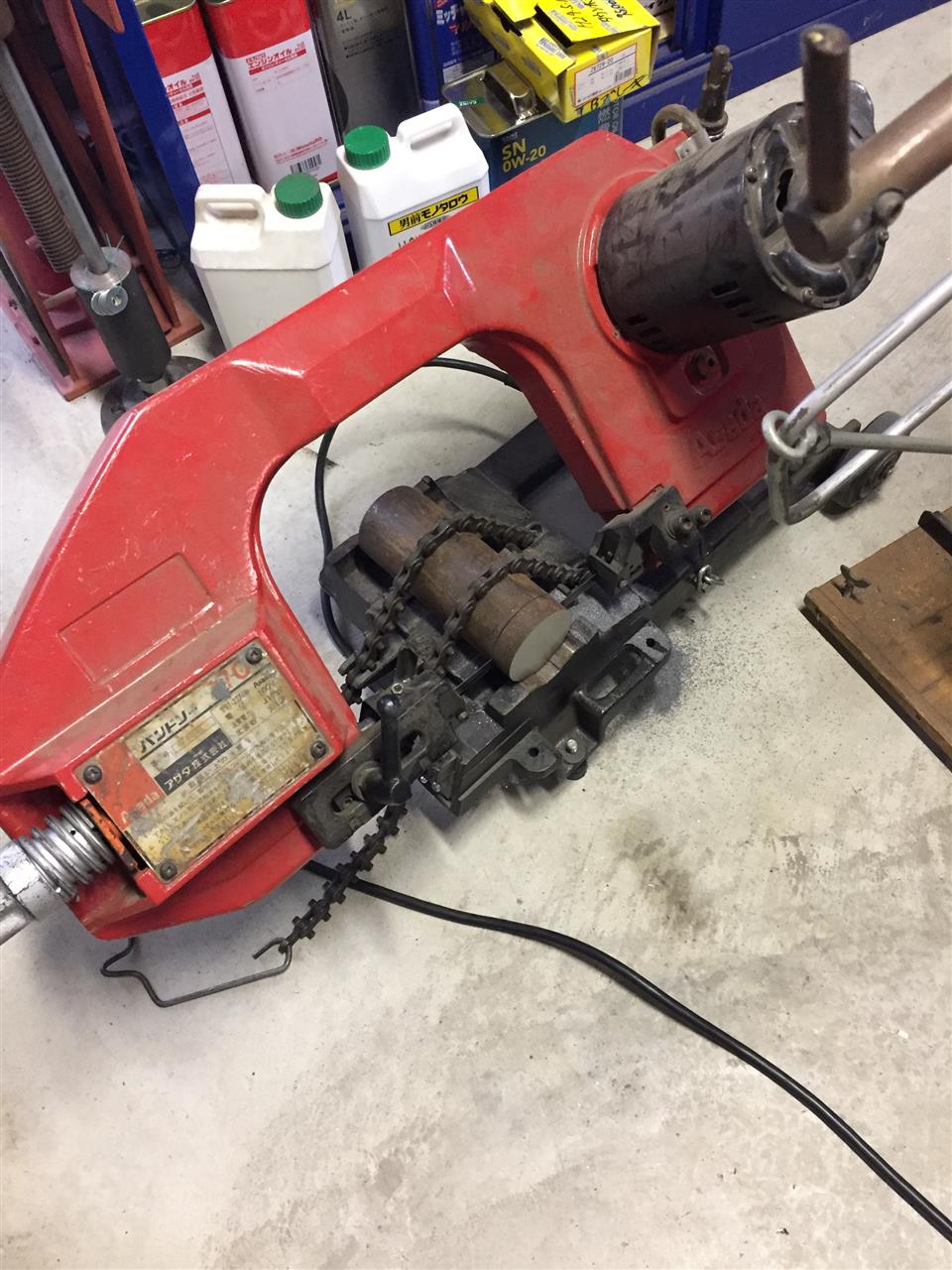

まずは70mm丸鋼を切り出す。

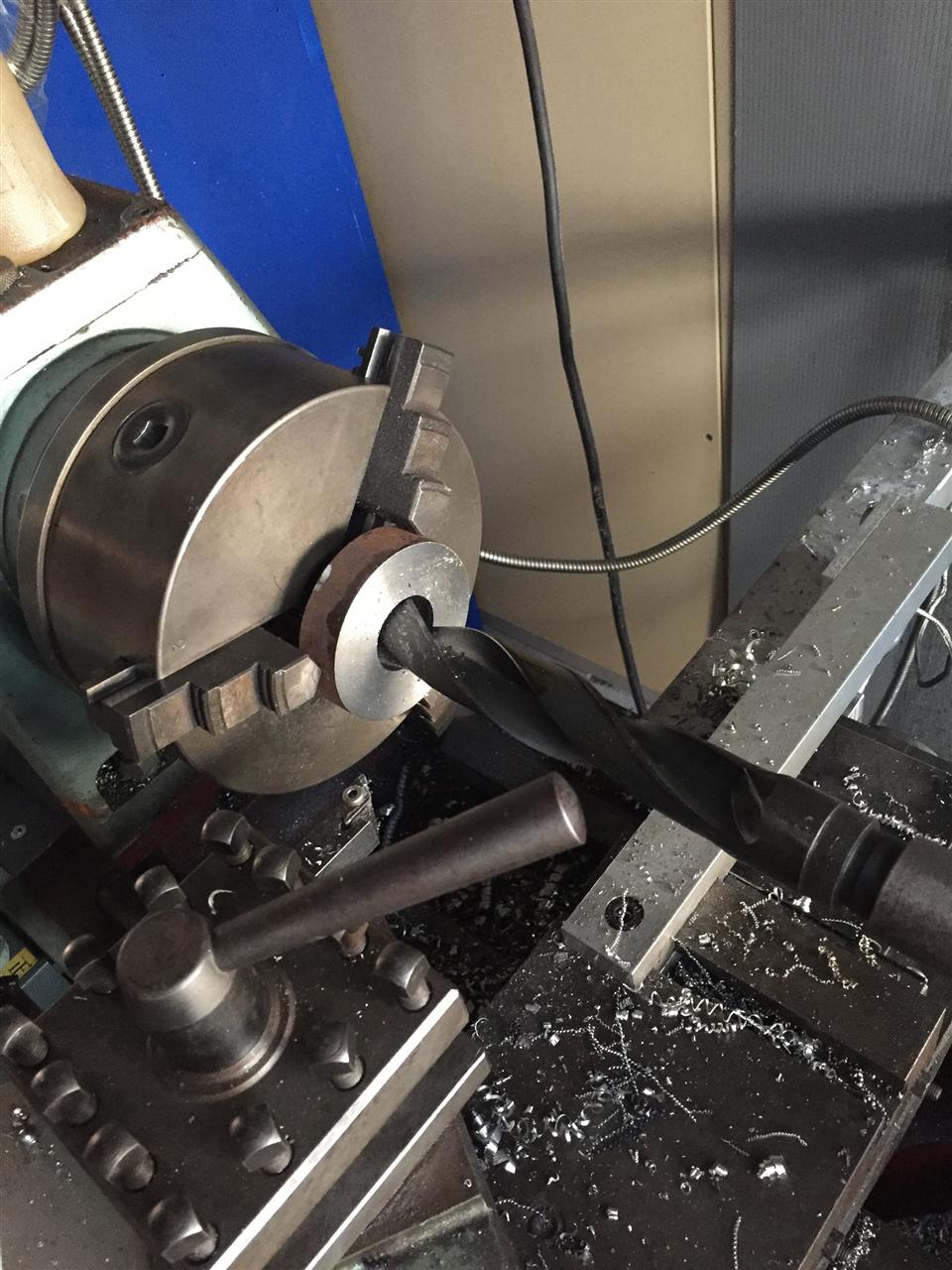

中繰りで53mmまで広げる。

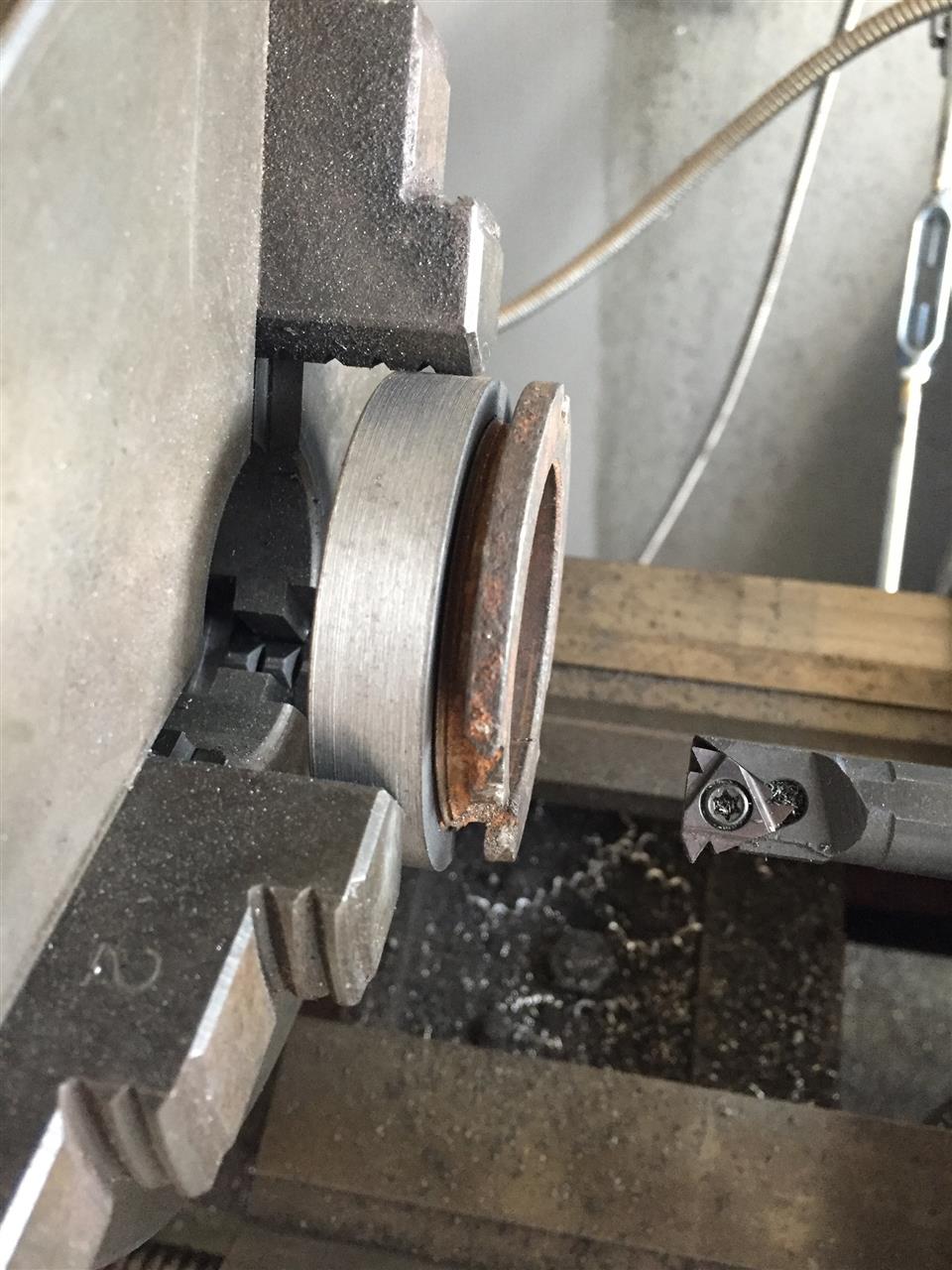

内ねじ加工、ねじ加工は最終的に現物合わせですハメ合いを調整するんですです。あんなでかいホーシングをもって来るわけにいかないのでゲージとなるナットを作るんです。ちなみにネジはもちろんインチでW55-18山です。またネジ山角度もISOネジが60度にたいし55度です。

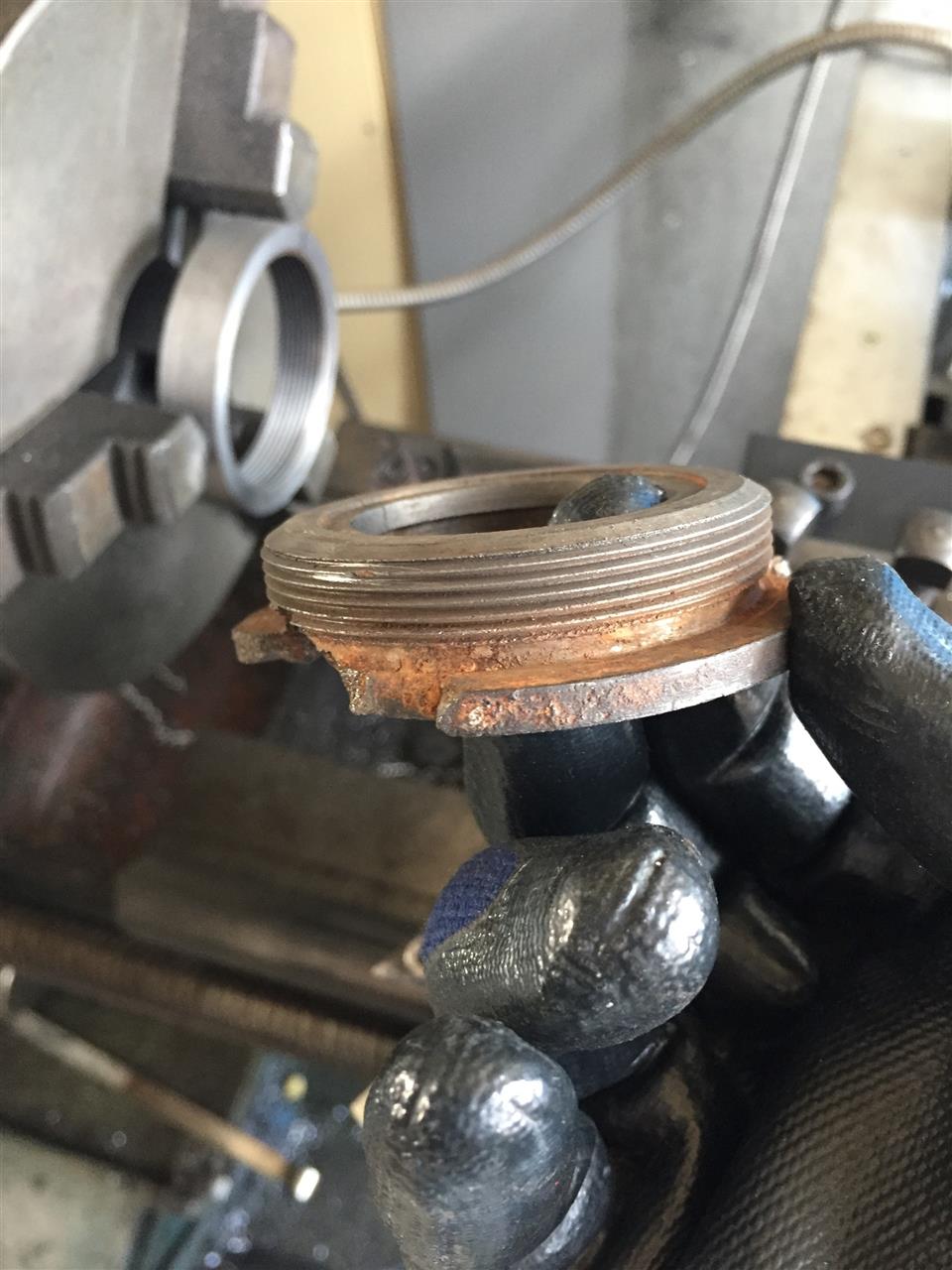

手前の物がアクスルハウジングナットです。これがしっくり入るようにします。いい塩梅になりました。

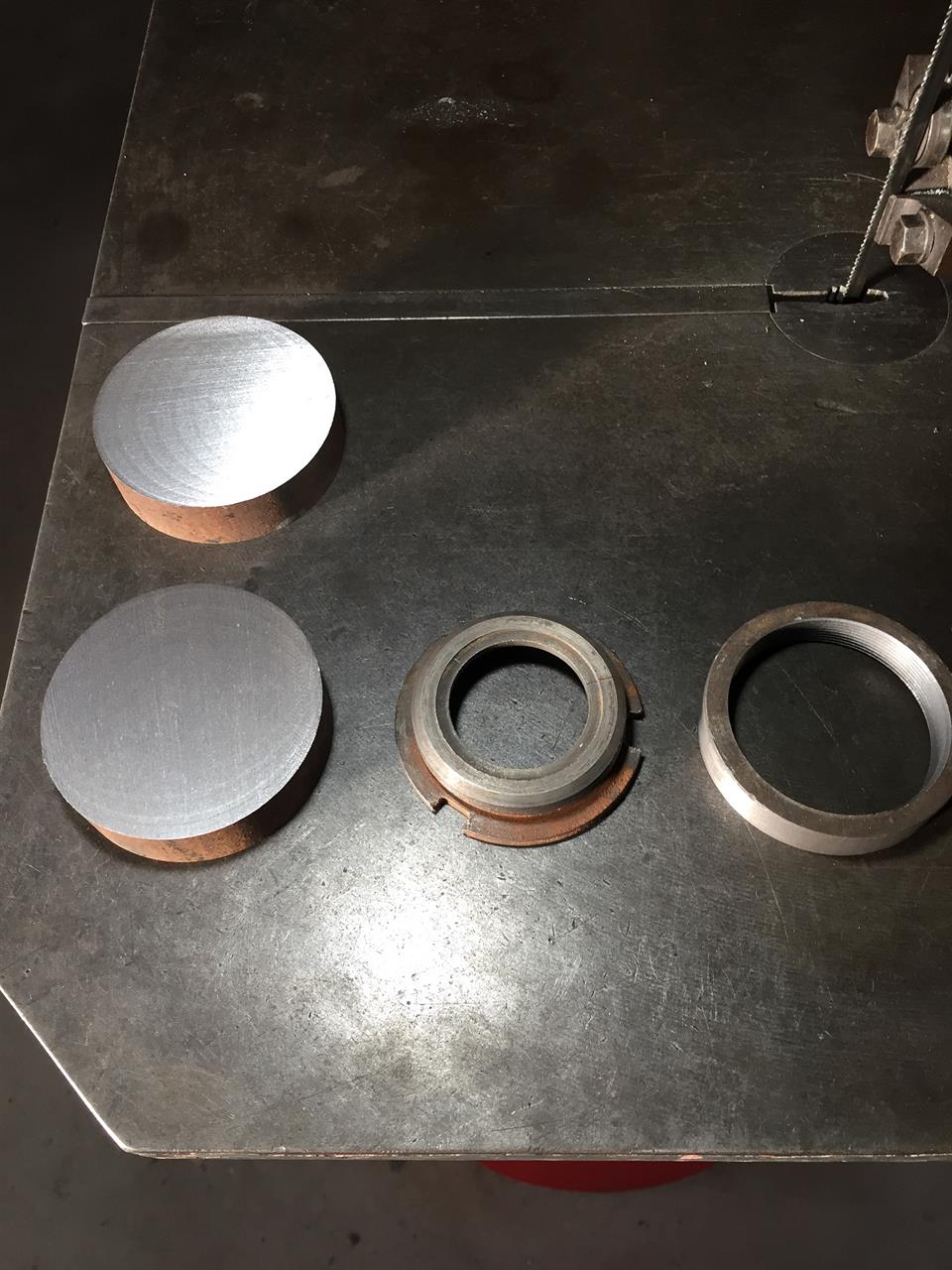

今度はねじ切り前の加工をする。左の円盤状のものをフランジ・オイルシールが入るように加工する、これだけ手間をかけて最後の最後にねじ切りで失敗したら振出しに戻ってしまう。

さてこの続きはいつかな。
ブログ一覧 | 日記
Posted at 2018/12/06 14:18:53

イイね!0件



今、あなたにおすすめ

関連記事

こころのQ旧車 その2
パーシモン次郎さん

メンテナンス 3万キロ酷使したフロ ...
きーしゃさん

この記事へのコメント

2018/12/07 09:20:40
下手くそな爺なら、即現物の外径を測り、ネジ切をしてしまいそうです。(勿論そんな技量はありませんが、もし作るのならば・・)
MP4改さんは、例によって用意周到、ナットから作るのですね。こうすれば作ったあとで、あれ、入らない・・なんてことがないでしょうね。
さて、この続きは何時かな・・と読者は待っています。へへへ。
コメントへの返答
2018/12/13 09:15:10
ガバチョさん群馬も最近は冷え込み我がガレージも朝は3度にも下がって最近はストーブに張り付いています。
旋盤でのねじ切りは少しづつ形になっていくのがわかるので楽しいです、俺って昔からネジフェチなんです(笑)
