2019年01月07日

ミゼットパーツ作り

年末年始でも爺さんの居場所はガレージ、でもさすがに三が日は作業服は来ませんでした。

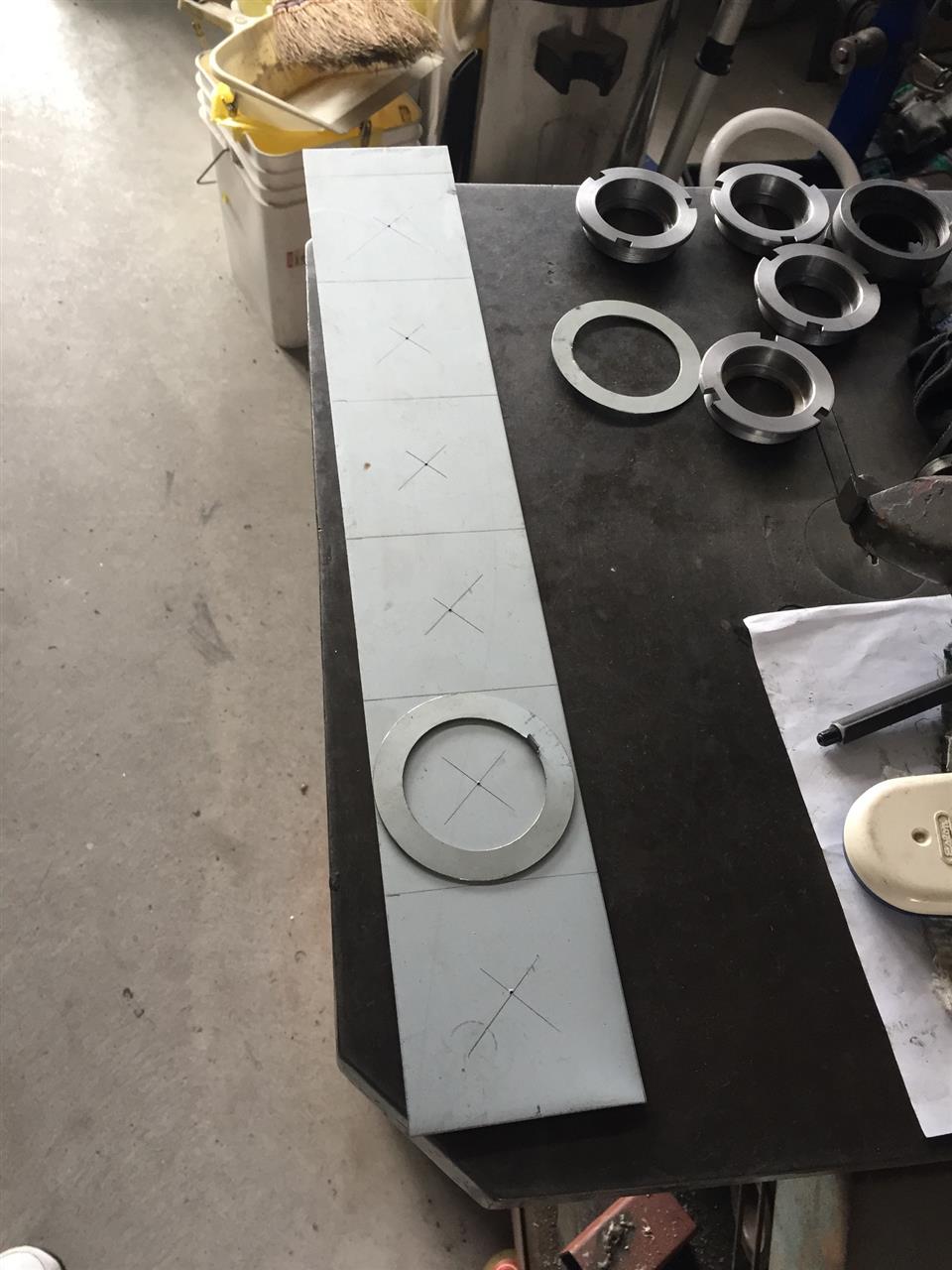

これは以前ミゼット君に頼まれ作ったミゼットのアクスルナットのゆるみ止めワッシャーです。今回は先日待望のアクスルナットが完成したのでそれに合わせてロックワッシャーも作りました。

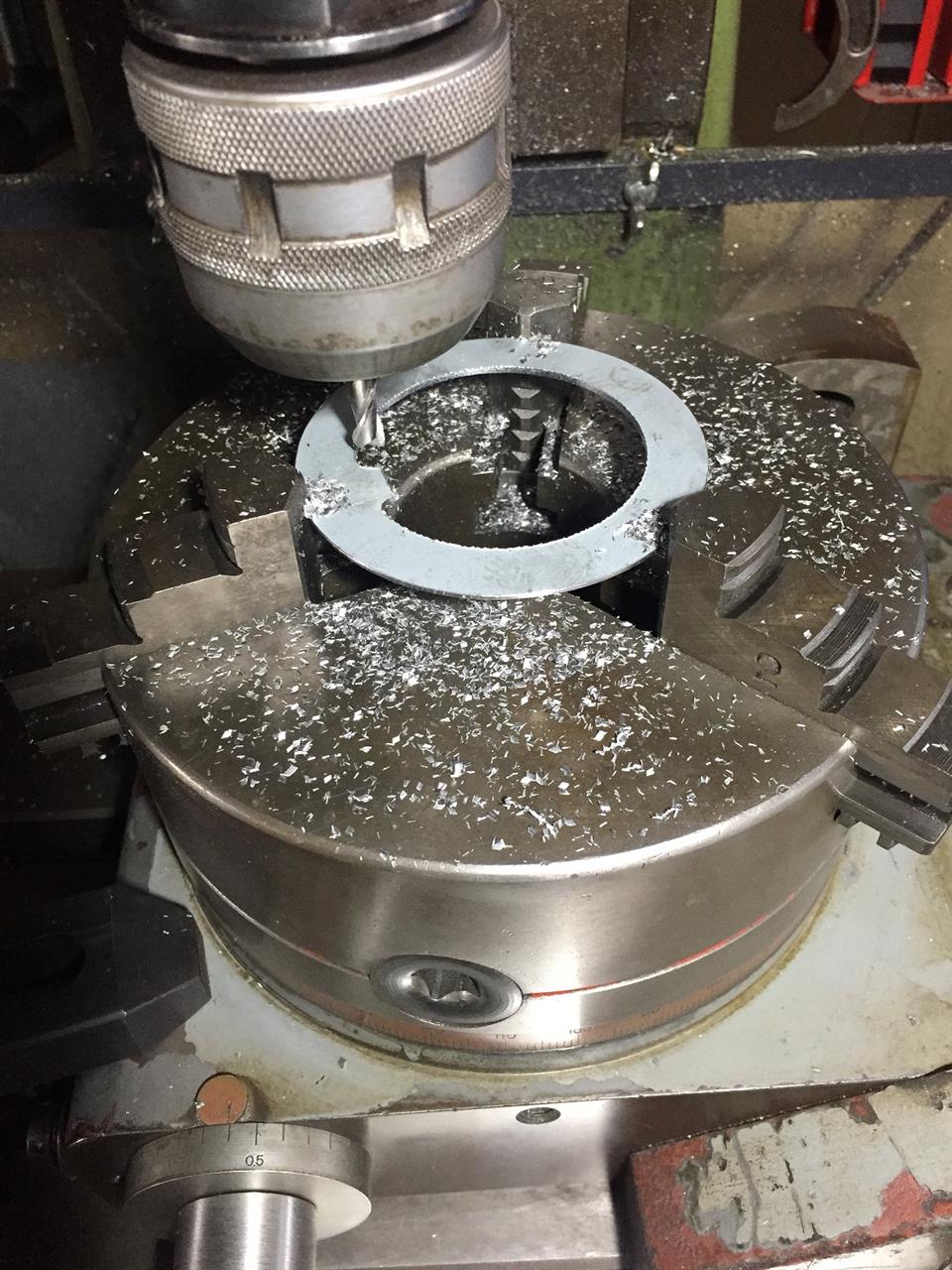

これって案外作るの面倒です。内側に爪があるので全部機械加工できないからです。外側は金切りばさみで切り、仕上げは旋盤加工。でも内側は爪があるのでこんな風にフライスで爪の手前まで加工する。

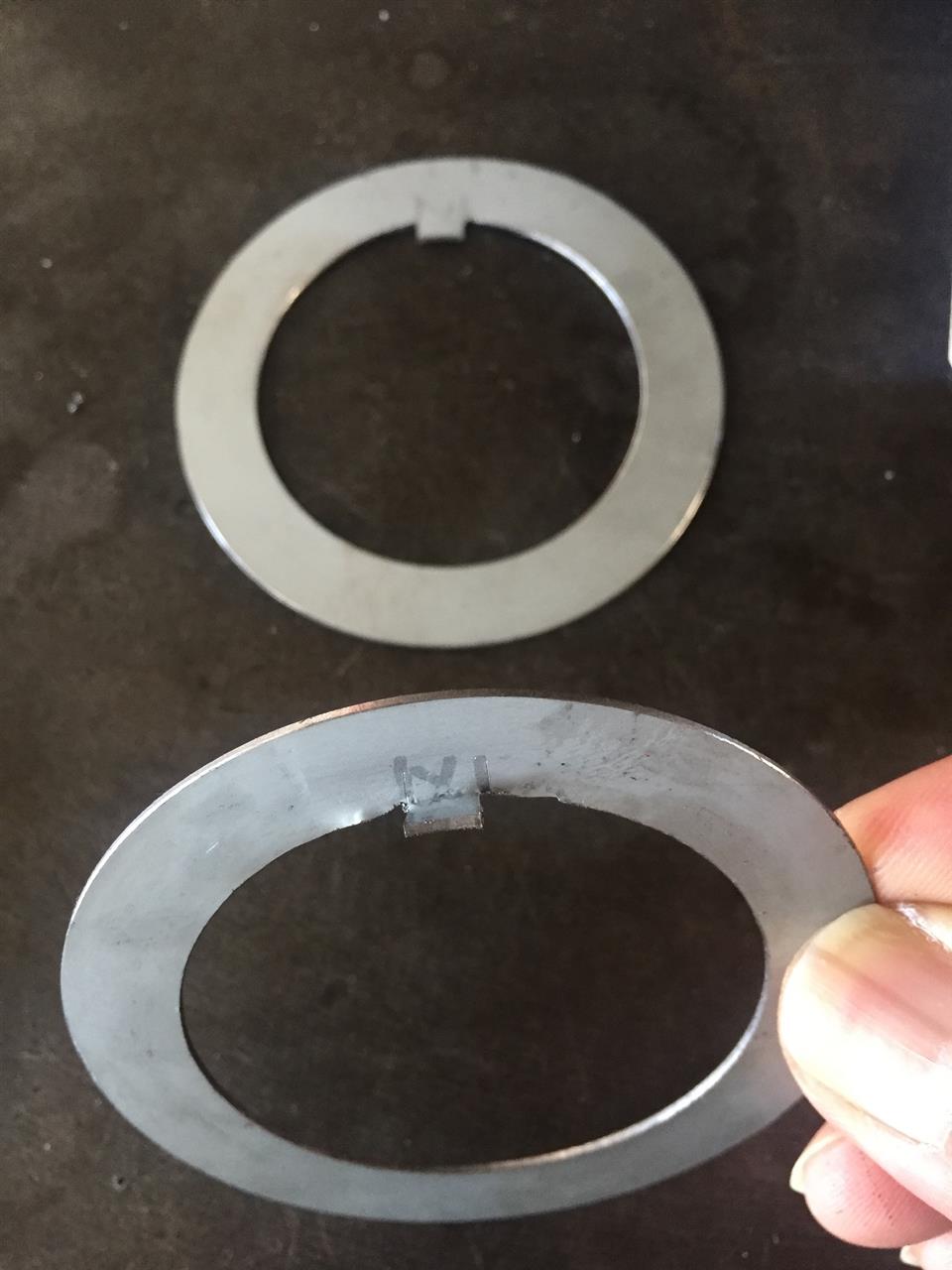

爪の仕上げはやすりを使い手仕上げ。老眼で細かいとこが見えなくなってきた。

爪を折り返してアクスルナットの切り欠きに入れて使う。分解するときにこの爪を平らに戻しやすいがこのままでOK。これを戻すと折れちゃいますよ。ロックはこのワッシャーの外側を折り返していますので注意。

これもまたミゼット君に頼まれ作ったフライホイール固定ボルトのロックワッシャーです。やはり分解時に折れたとのこと、でも部品はないからね、いくらかかってもいいとのことなので作りました(笑)

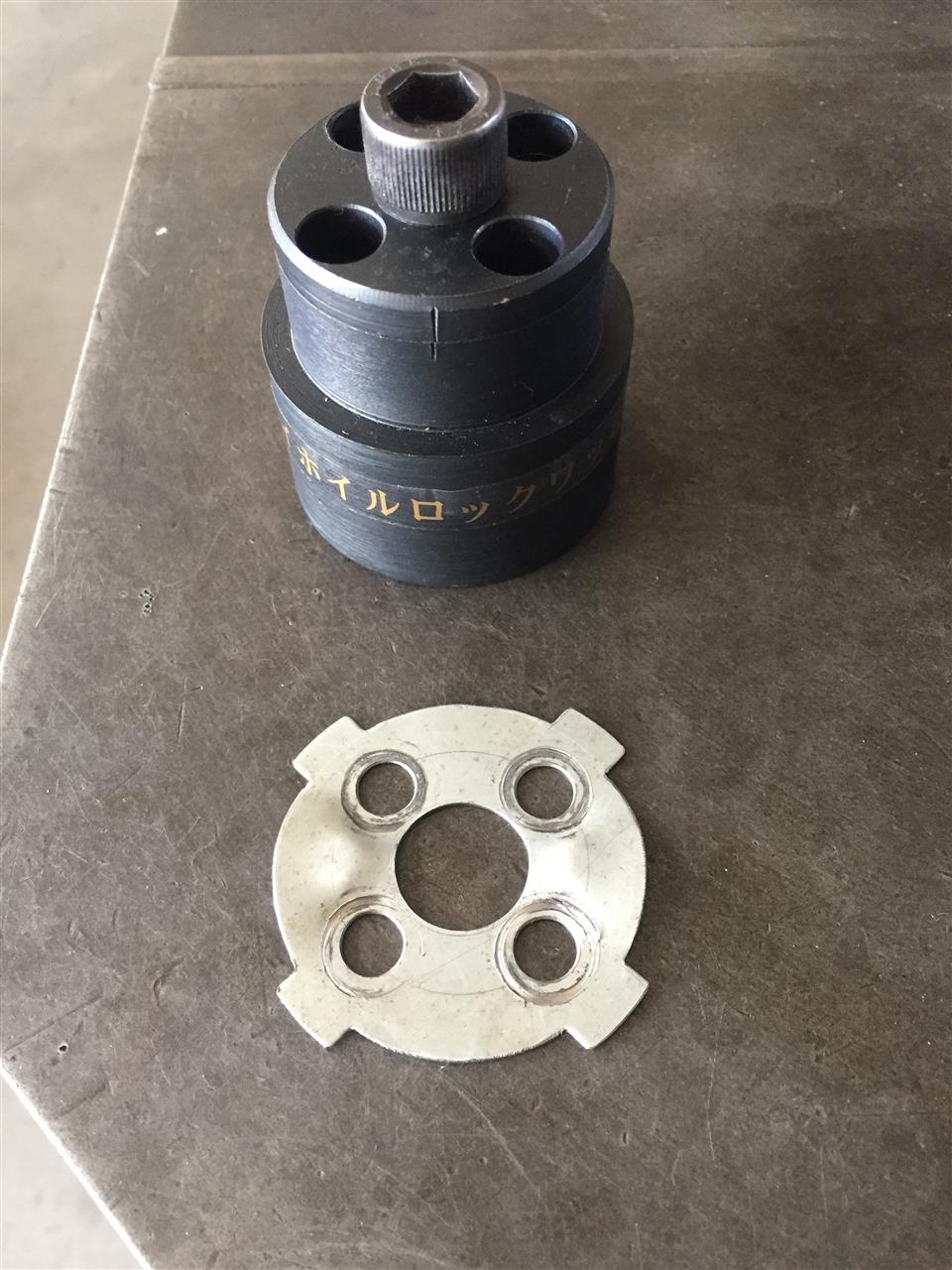

アクスルナットロックワッシャーに比べるとはるかに面倒、爪は外側に四か所あるしフライホイールボルト穴も四か所あるからです。フライスで作業すれば正確に開けられるが固定しにくいのでわざわざこんな冶具を作りました。最初に中心に穴をあけてその後は冶具に固定して四か所穴をあけて最後に外側を加工し爪廻りはやはりやすりで手仕上げ、物のわりに手間が大変。
それにしてもいつも余分に作ってどうするのかな?
さてこの続きはいつかな。
