2018年02月04日

続・ホームオーディオ修理。CDプレーヤー編 その2


ここの所、仕事帰りからチマチマ修理してるCDプレーヤー・・・
ブログにするとサクサク進行してる印象ですが、実際は思考錯誤しながらですのでずっと時間はかかっています。もっとも次にもし同じ症状出たらサクッと終わりそーですが。
さてと、トレーのローディング不良の修理に取り掛かります!
alt

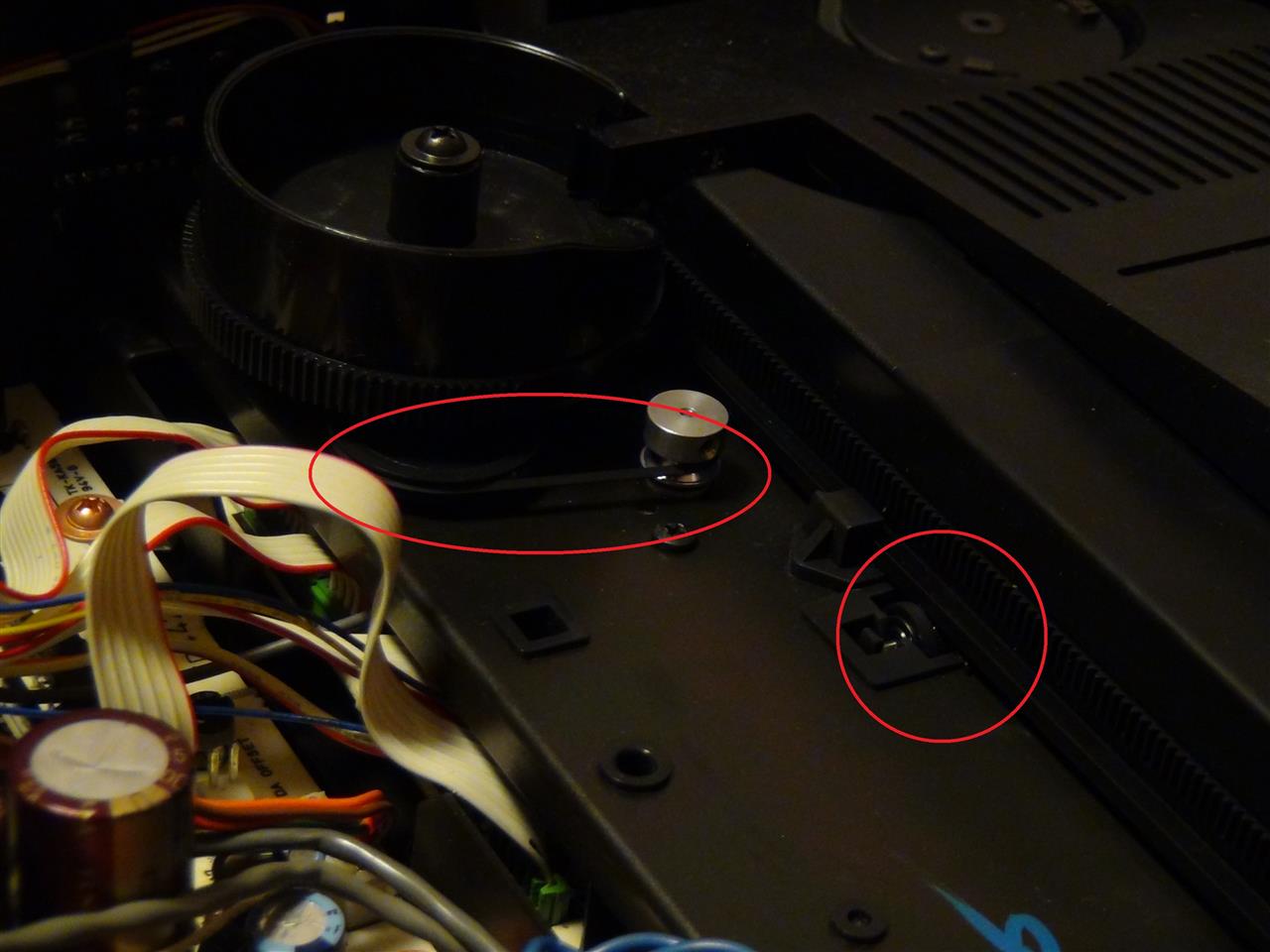

原因はつかめています。画像の赤丸のところ。
作動のベルトとトレーの下側のローラー4か所です。
alt

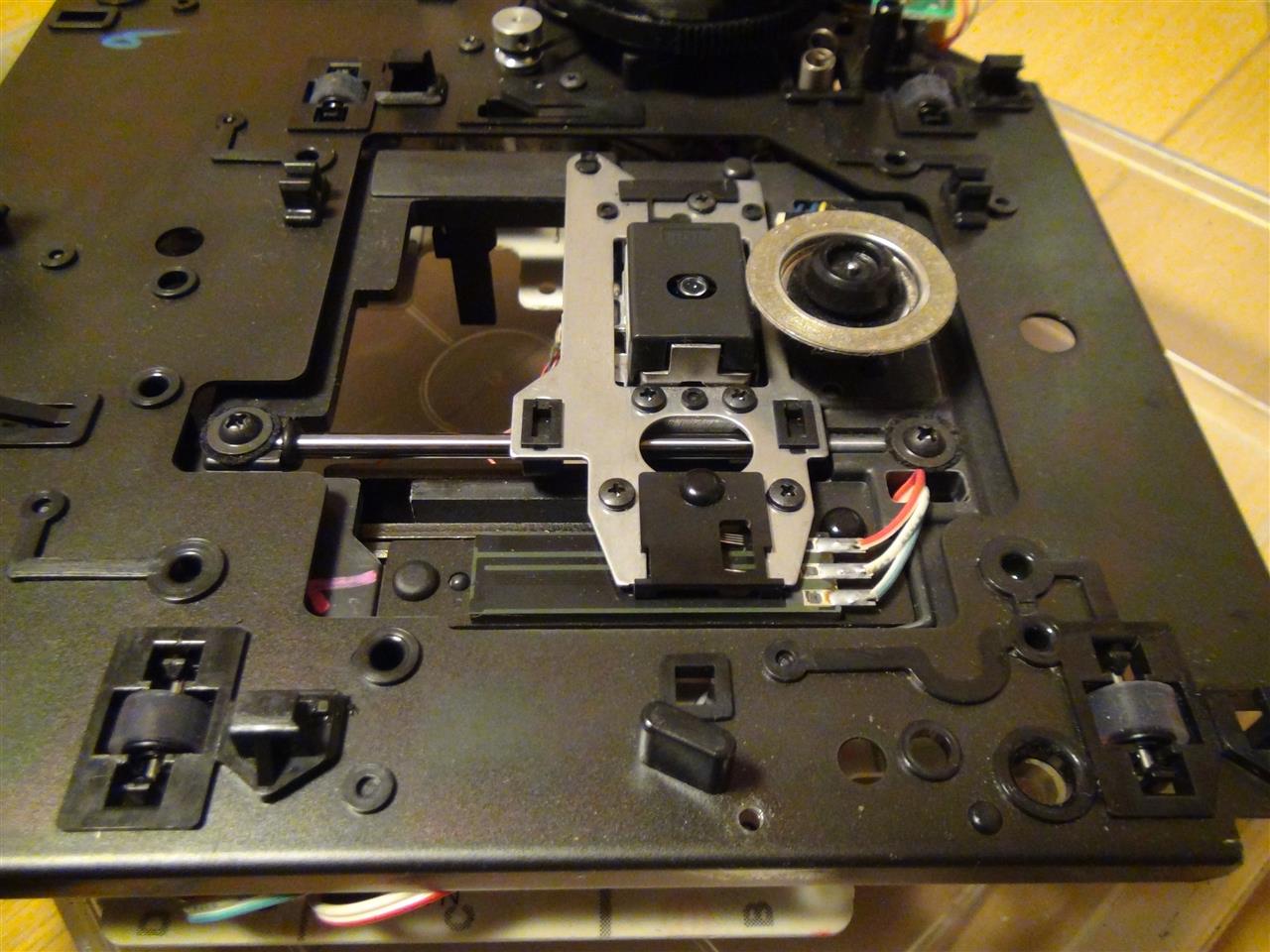

まず部品をバラします!
この機種の修理を他のブログや動画にアップしてくれてる方の情報がとても参考になりました。感謝ですね。。。
alt
原因はコレです!
作動を補助する筈のローラーのゴムが経年劣化で加水分解、溶けてベトベトになり、逆に動きを悪くしています。
見ての通りネチャネチャ(+o+)
alt
うひゃ~。最悪です。。。
どこかの国の車の内装プラスチックと同じですね。
この手に付いたヤツがまた、なかなか取れない・・・
alt
ローラー本体とトレーの下側の汚れを取っていきます。
alt
洗浄したローラーにシリコンホースを6mm幅の輪切りにして装着。
ホイールにタイヤを組む感じです。
alt
次に作動ベルトの交換。
純正なんて持ってないのでホームセンターでサイズが合いそうなパッキンで代用。
ちょっと太いけど問題はなさそう。
alt
ローラー4か所付けます。
この機会にピックアップレンズもクリーニング。
alt
あと、情報で得たダメになるパーツとしてマウントブッシュがありました。
画像真ん中のグレー色のパーツです。
見た感じでは大丈夫そうですが・・・
alt
全然ダメでした。
触っただけでご覧のとーり。
はぁ~~シビレまんな。
こいつは車用のシリコンホースで代用して作ります。
alt
試運転。あれれ?ダメだな~(汗)動きが重い・・・
何がダメなんだろう?
何度も作動させ検証します。手ではローディングするのですが。。。
ベルトは滑っていない。モーターも作動してるし・・・
ただトレーを作動させるトルクが足りない感じ。
いや、トレーの作動抵抗が多いのか?
実際にCDをセットして作動させると盤によって回転時、トレーと接触するのがありました。。。
ローラーに付けたタイヤ、じゃないや。シリコンホースの径が大きい気がします。
情報だと外形10mmですが内径までは分かりませんでした。ホースの厚みによって外径が大きくなってる事で作動抵抗が増えてる感じです。
結局ココも車用のシリコンホースで試行錯誤。
alt
3回目でピッタリきました!
開閉スピードが早っ!完璧じゃないか?
結局問題の無かったベルトは純正に戻しました。
alt
いや~長かった~。ようやく修理完了です。
蓋などを元通りに組み付けます。
ごん太の電源コードが邪魔。

ヤマハらしい音質重視設計ですが・・・まるで電動工具ですよ。
alt
はじめての作業で時間もかかり結構大変でしたが・・・
こーやって復活して音聞くと苦労の分、感動もひとしおです。
修理に結局使わなかった部材の購入とかはありましたが実際に修理代金は限りなくゼロに近いです。ローラーのゴムも車部品の余った端材ですし。
見積もり出してもらったお店には悪いことしましたね・・・ゴメンちゃい。

同機種の不動ジャンク品を安く入手して直して出品すれば小遣い稼ぎになりそうですね。めんどくさいのでやりませんけど。
