整備手帳

作業日：2019年6月9日

スライドドアカーテシランプ

Item: スライドドアカーテシランプ
Author: ちるぱる

他の整備手帳を見る

目的	チューニング・カスタム
作業	DIY
難易度	初級
作業時間	1時間以内

[大きい写真で見る]

夜の乗り降りの際に足元が暗いので2列目ドアに連動させてランプを点灯するようにしてみました。
電源をカーテシ線から取ることでスライドドアと連動するようになります。

[大きい写真で見る]

使用するのはLEDネオンチューブライト、長さ60cmタイプです。
LEDテープと違ってつぶつぶ感ないし曲げ加工もしやすいです。

[大きい写真で見る]

カーテシ線は2列目サイドステップの下から取ることができます。

というわけで2列目サイドステップをバキバキ外していきます。フロント寄りの方からめくりあげる感じです。
赤丸の箇所のテープの中に常時電源とカーテシ線が入っています。

[大きい写真で見る]

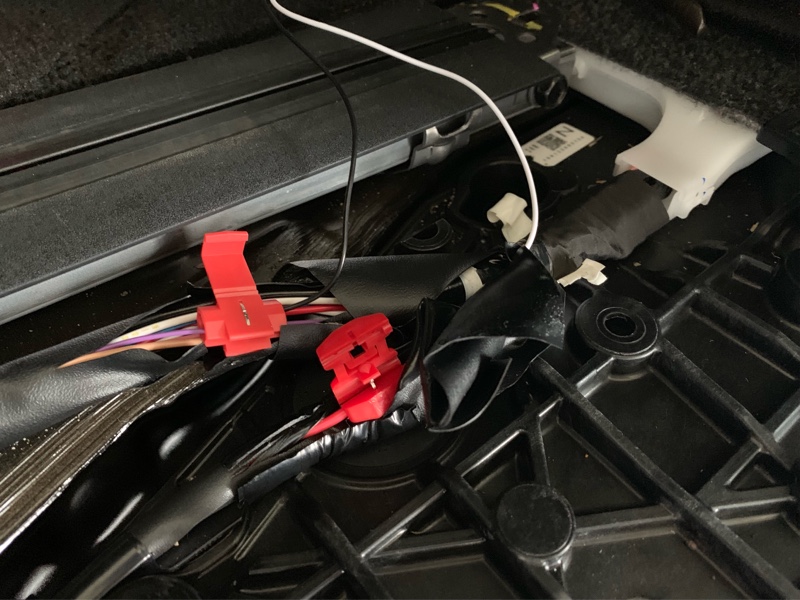

カーテシ線はマイナス連動なので以下のように配線します。
紫線：LEDライトのマイナス
赤線：LEDライトのプラス

ちなみに助手席側は常時電源が緑線になっています。

[大きい写真で見る]

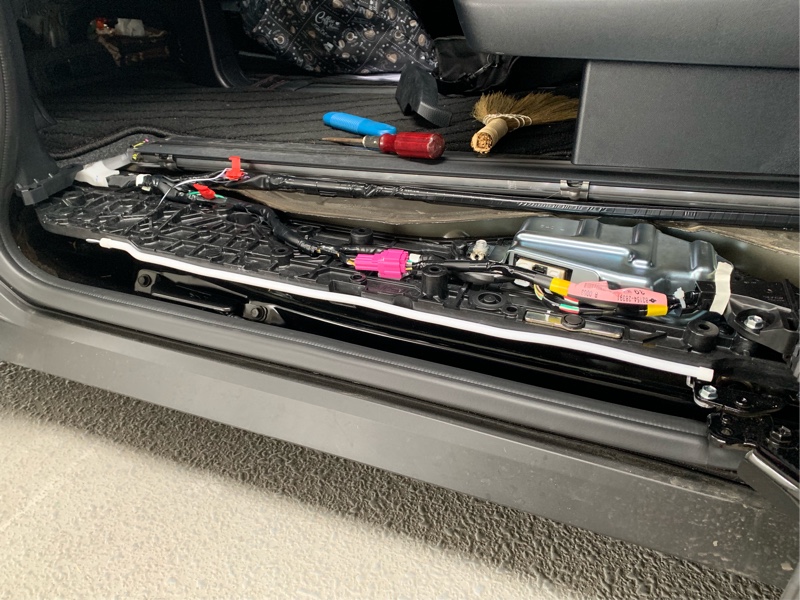

LEDチューブライトをサイドステップをめくった縁に沿って貼り付けます。

[大きい写真で見る]

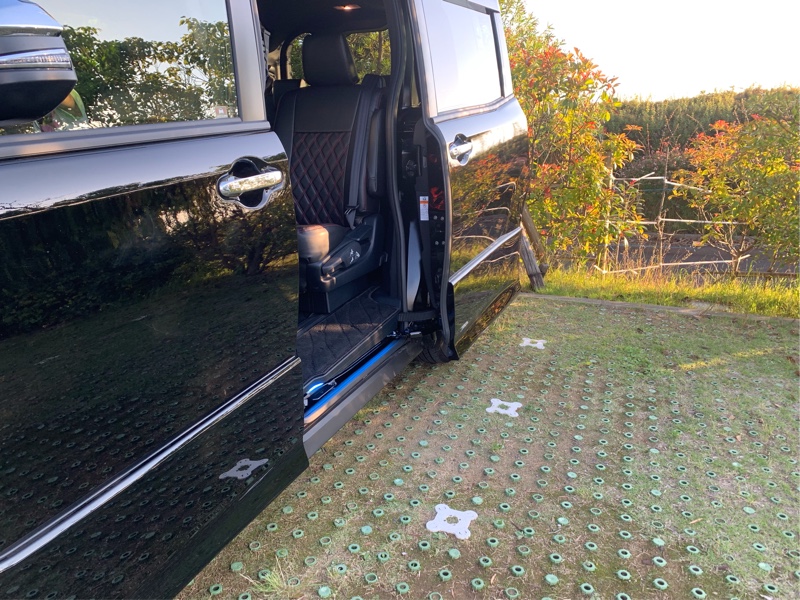

点灯させるとこんな感じ。

アイスブルーにしましたが結構青いですね。もう少し白っぽいの期待してたんだけどな。

サイドステップカバーを戻して完成です。

明るいところだとさりげなくていい感じ。
