2018年10月11日

スターワゴンリアハッチリモコン連動化完了

yma-l300さんのブログを参照してウチのP24Wもリアゲートをその他のドアと一緒に動くようにしてみた。

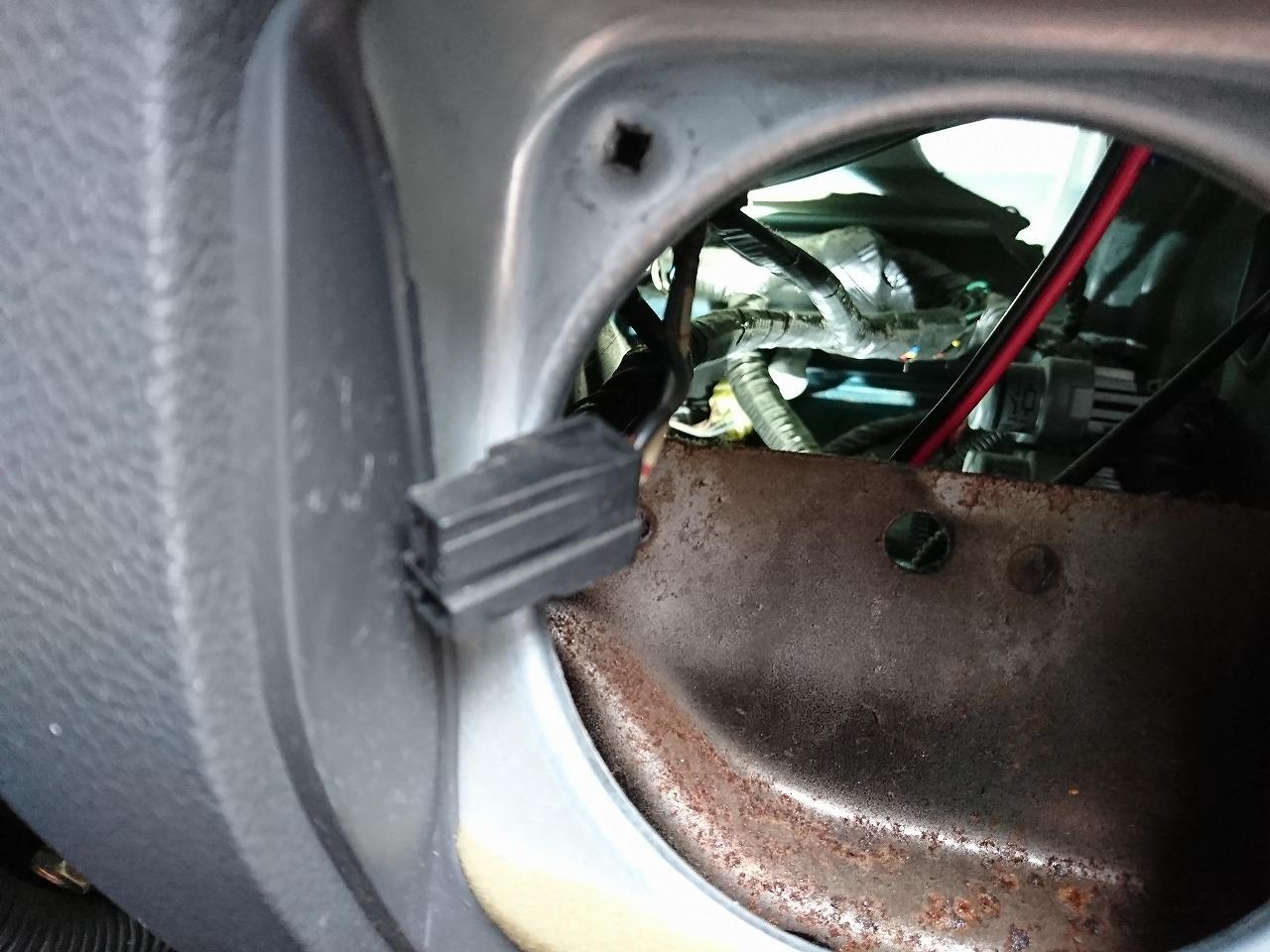

既存のリアゲートスイッチはそのままに、渡り線を用意したもののその先のスライドドア系のロック機構リレーが見つからずスピーカーを外したり海老反りでクラッチ奥まで頭を津込んだり 結局わからず。
alt
ふと考えたら社外製品のリモコン付けたんだから受信制御(駆動)に繋いじゃえばいいじゃんと言うことで割り込ませてOK。
alt
最近見かけないワンタッチコネクターは素線が切れたりちと怖いのでいつも直結半田付けの上エフコテープ巻き。
その上でビニールテープで車体金属部からの保護巻き。
alt

純正スイッチの出力電圧(青電線)はロックとアンロックで0.5秒ほどプラスかマイナスが出力されるだけなので他から流し込んでも問題なし。

でも一つだけ問題が発生。
ドアに付いているノブを手動で上に引く(開ける)と車外品のソレノイド回りが抵抗するらしくデカい電流が流れる。
スマートキーの制御部は標準で付いている集中ドアロックのヒューズ20Aに混ぜてあるのだが、標準で付いているロックソレノイドにさらに増設分が加わって1秒未満だけにもかかわらず連続開閉するとヒューズが切れる。
短時間だしそうそう触らないと言うことで30Aヒューズでごまかしているが、これは電気工事で時々飯を食っている人間のすることではないのでいずれなんとかする。
多分もしかして そのままの可能性は高いけど。

増設ソレノイドが動くと内蔵されているセンサ出力経由で前後左右のウィンカーがアンサーバックで点灯し目障りだが、リアゲートだけは標準ソレノイドなのでアンサーバックは働かないし既存のリアゲートスイッチもそのまま使用可能で既存ドアのロックに影響は無い。

いろいろバラしてて気がついたこと。
ディーラーオプションのフォグ(今はまずない淡黄色時代のもの)のスイッチにも電照電球があったこと。
真っ黒にタングステンが蒸発してたのだがLED化するのも面倒だし純正相当の電球が安く手に入らないかな。
面倒なのは電流制限抵抗をどこに置きその足をどうベース配線につなぐか やれないことはないが歳くうと見返り(激安でできるとか)がないとなかなか腰が重くなる。
50個1000円でアマゾンで売ってるけどそんなには不要 小分けして売ろうか。
alt

LEDと言えばウィンカーも消費電流低減のためにLEDにしたいが球切れ警告機能回避のためにリレーまで変えなくてはならないし、LEDにパラで電流流させる抵抗を付けるなんてナンセンスなので今後の課題にしておこう。


ブログ一覧 | 日記
Posted at 2018/10/11 13:45:54

イイね!0件



今、あなたにおすすめ

関連記事

リアゲート連動化その後
rtec3さん

集中ドアロック
VAN VA VANさん

弄りは冷静に
ume33Oさん

XVが動かなくなりました (-_- ...
ろきさん

煙の原因
ホリバーさん

ハイエース スマートリアゲート取付!
セキュリティーのプロテクタさん

この記事へのコメント

2018/10/12 01:49:11
僕は釣り支度で乗り降りする度にリヤゲートを開け閉めするので、何故にゲートのみ別のスイッチなのか?面倒で仕方ありませんでした。
なので電装関係に詳しい方に教えてもらって全ドアをリモコンで同時に開閉できるようにしたのですが、リレーを2個増設したのは覚えているものの十年位前だし言われるままの作業だったので詳しい記憶はございません(苦笑)
コメントへの返答
2018/10/12 06:31:22
やはり乗用車感覚でトランクも一緒に開いちゃったら半ドア状態で走り出して荷物をばらまいちゃうことを危惧したのではないでしょうか。
セダンなら開いててもこぼれませんがワンボックスはリアゲート全開になって全部落ちますからね。
年式で連動になっていたり閉まっていないと再ロックするような書き込みもちらほらありますから。

ロックはできているのですがステータスが読みとれてないことが再発しているのでリアハッチばらさなきゃ。
接触不良らしいです。
