2018年03月13日

家の給湯器交換2

家の給湯器交換2 作業の続きです。
リモコン交換した翌週は各配管接続です。

新しい給湯器の接続口は全てが低くなっているので
配管を高さ詰めしないとなりませんでした。

まずは給水管と給湯管から

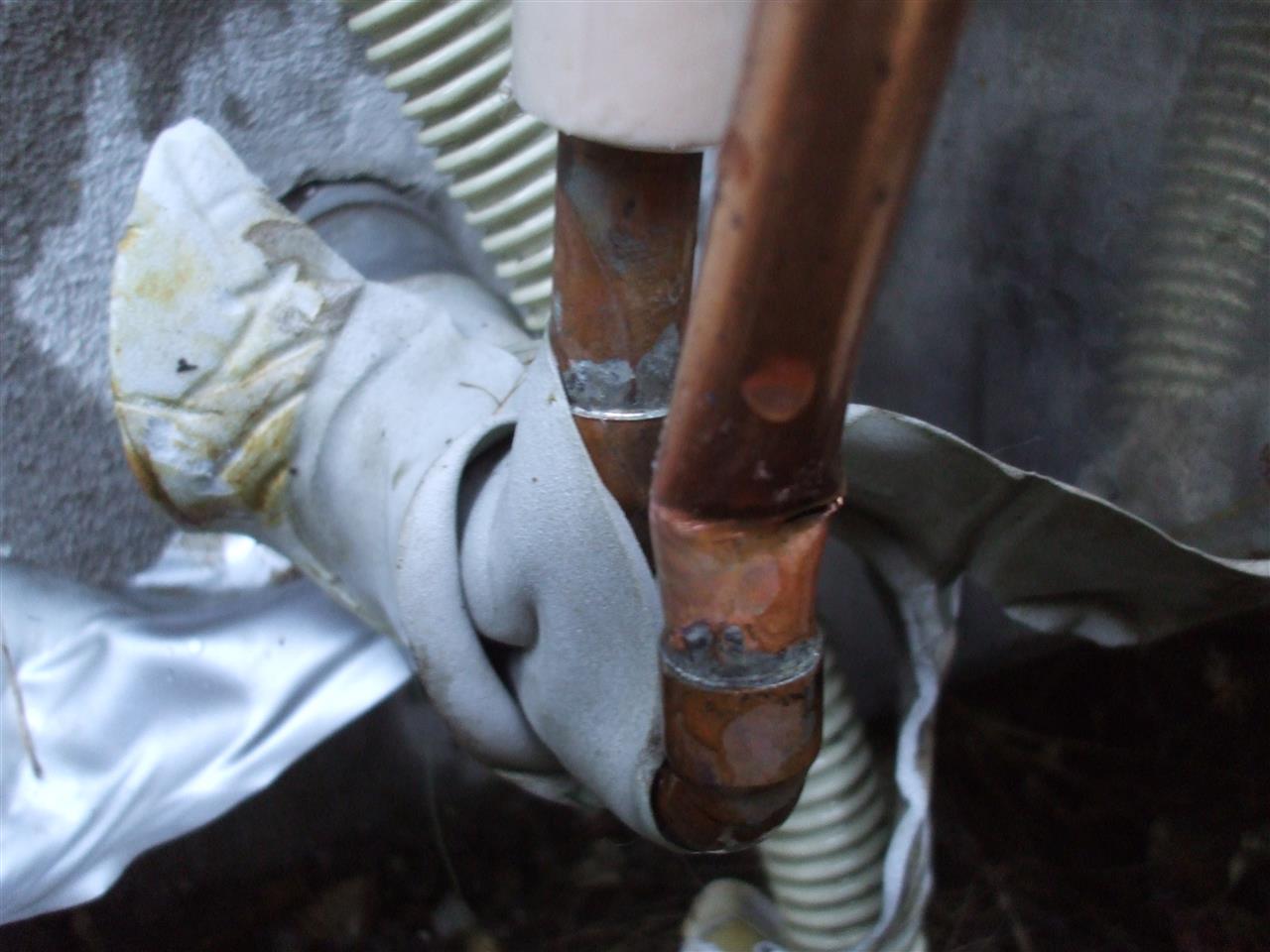

給湯は既存の銅管の縦パイプをパイプカッターで切り詰めジョイントアダプターとエルボを付け直しますが、給湯器側のジョイントはうまくろう付け(銅管用のハンダですが)出来たのですが・・・



エルボ側の縦パイプとのろう付けが全然付きません。温度が悪いのかすーと流れてくれません。
原因はきっとこれだろうと後で理解しましたが、ろう付けはやり直す物では無いと言うこと・・・。
パイプは切り詰めたので磨いてピカピカに出来ますがエルボを使い回した為にハンダが微妙に残り良くなかったと思います。




いくらやっても時間の無駄なのでろう付けを諦め火を使わない方法に切り替えました。
日本は本当に便利な国です。差し込むだけで接合出来る部材が有りました。
テクタッチ継手なる物で中にOリングが入っており戻り止めのリング爪が仕込まれてます。
一度はめ込むと二度と取れない様です。説明にはパイプは真円で縦のカッター傷もダメでパイプの表面を滑らかにしないと漏ると書かれてます。
継手を差した縦パイプにハンダが少し付いてますが、継手に掛かる所より下側ですので問題有りません。


銅管に比べて給水管はエルボから下の縦パイプをホームセンターで購入した300mmの白管に交換するだけで高さが合いました。ようやく配管が繋げられ凍結防止ヒーターを巻き付けた所です。
循環パイプも高さ詰めしましたが同様にエルボ部分のろう付けが上手く行きませんでした。


ろう付けし易くするために銅管を曲げて戻したらなんと銅管が折れてしまいました。
給湯器の配管口に角度を合わせる作業をしたのも原因の一つです。

この後ここのエルボをバーナーであぶって縦パイプを外そうと作業しましたが全然溶けず諦めました。

ここもろう付けしない継手に変えます。くい込み式継手という部品で銅管に玉をはめ、かしめて止めるやり方。


パイプを出来るだけ綺麗に磨いて・・・


継手をかしめました。フレキ管との間に入っているのはねじアダプターです。
くい込み式継手はテーパーねじ(R1/2)で、フレキ管は平行ねじ(G1/2)ですので変換アダプターを使います。


給湯器側もテーパーねじになっています。フレキ管を直接繋げないのでここにテーパーねじエルボを使いました。


これがエルボでおねじ・めねじ共にテーパーねじです。フレキ管を繋ぐには同様にねじ変換アダプターを使います。フレキ管を小さい半径で曲げると無理が掛かりますのでこれを使用すると無理なく繋げられます。このエルボがモノタロウから遅れて到着したので夜になって繋げました。
パッキンは無いのでシールテープで漏れを防ぎます。


もう一方の循環パイプのろう付けは上手く行ったのでそのまま使用しました。
試運転でくい込み継手、変換アダプター、フレキ管接続部から漏水しないか確かめました。


試運転を一通り行い各部の漏れは有りませんでした。オイル配管接続口はフレア形状なので切り詰めるとフレア加工せねばならず、少し遠回ししてフレア加工しなくて済む様に取り回しました。
3週間掛かってようやく完成しました~。
下向きで繋がっていないフレキ管はドレンパイプですので開放状態です。
明日昼間に循環パイプに保温材を巻いて完了します。はぁ~手間が掛かりました(>_<)。
ようやく安心してお風呂に入れます♨。
私の仕事は設備工事ではありません。念のため・・・。
