先日お客様のお車にナビを取り付けた際に、このモニターいらないから外してくれと言われ、取り外しました。

まだ動くからよかったら使ってと言われ、貰ってきましたので、一応動作確認をします。
それと、時間がなくて電源線だけ外せなかったので、それも作ります。

貰ったのはこちらのモニター。

モニター本体が逆さまなのは気にしないでください(;^ω^)
(写真撮る時に気づかなかった･･･)

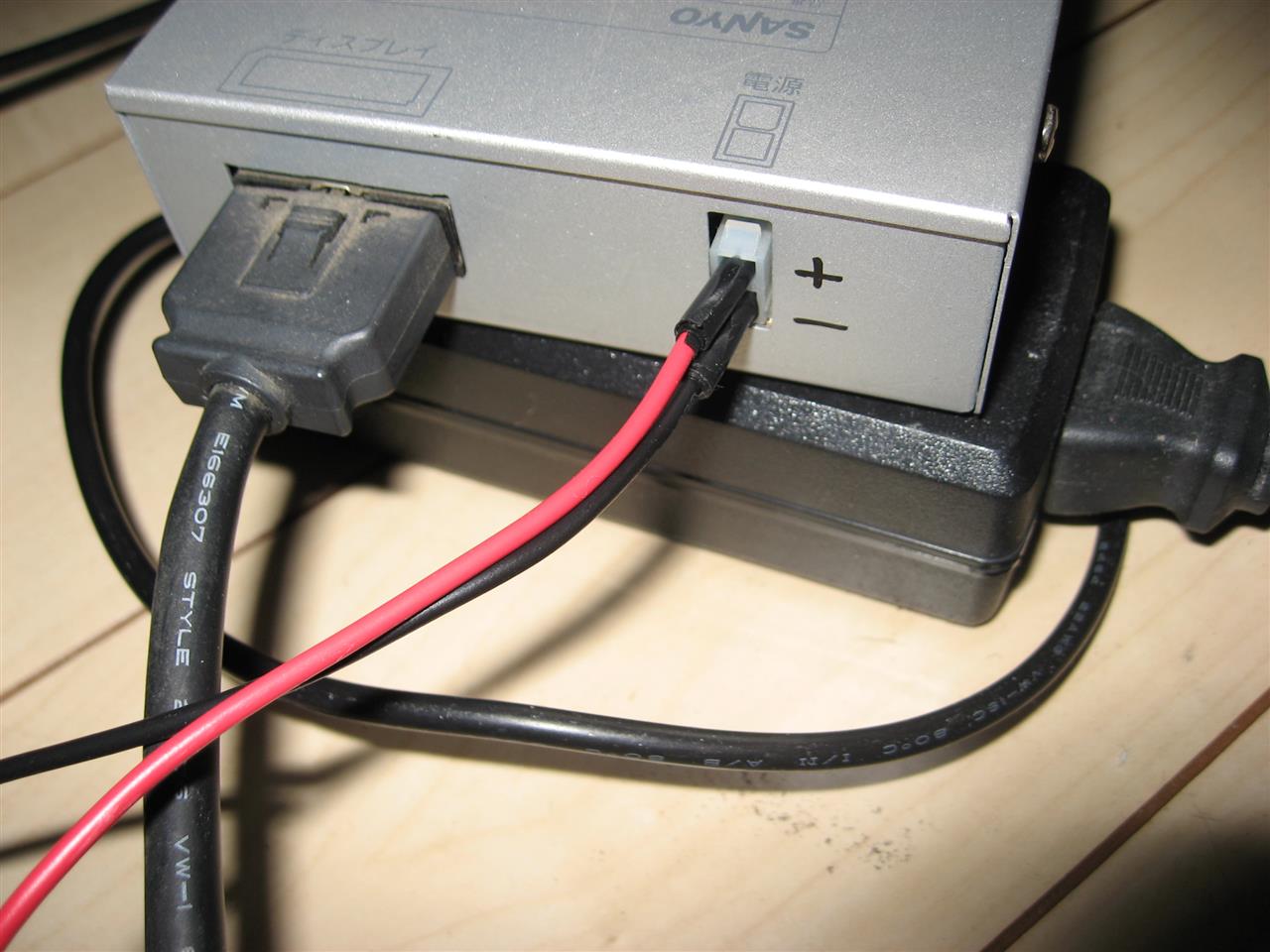

こちらが電源、映像入出力ユニット。

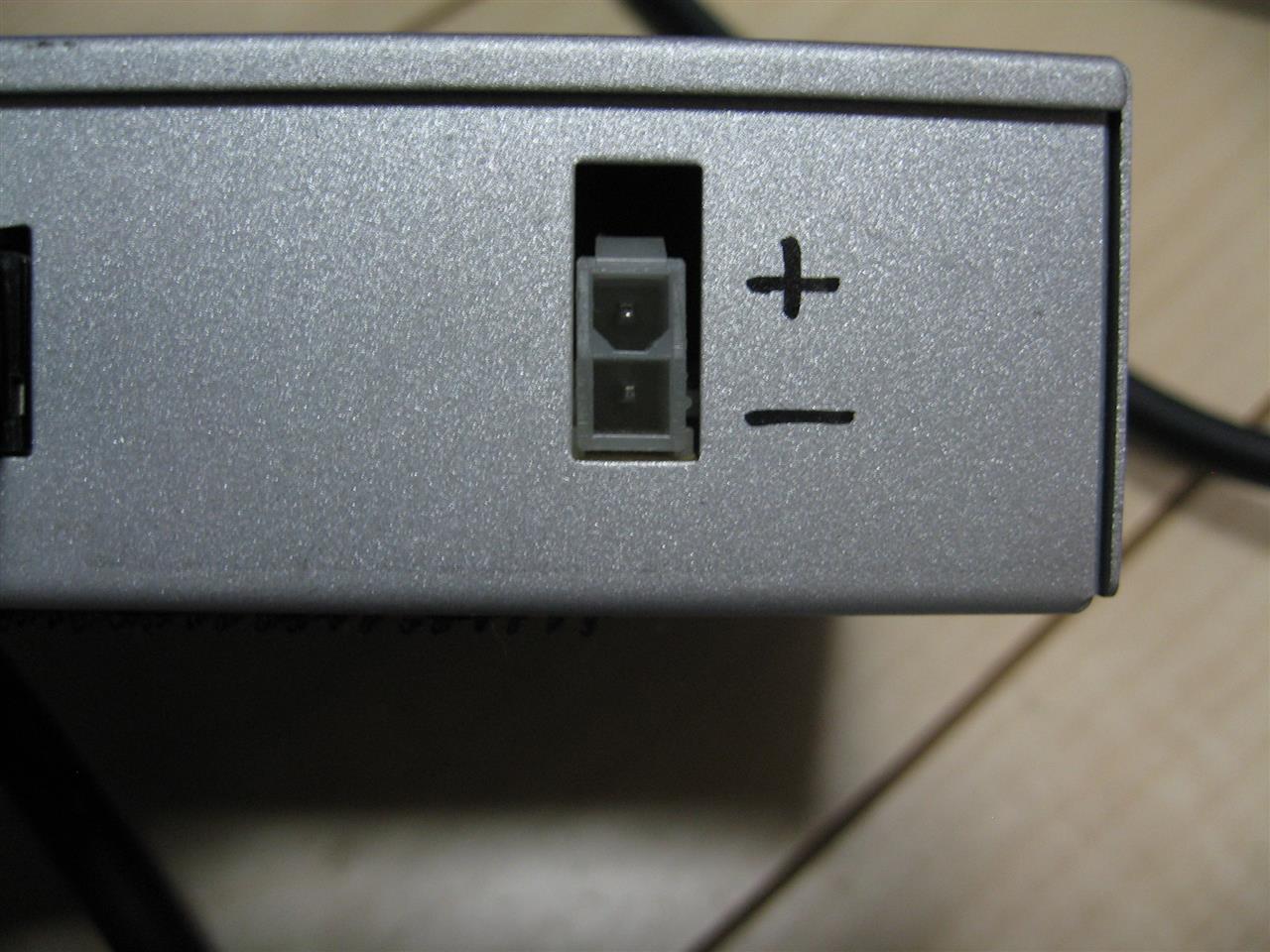

電源端子は側面についています。

すでに極性を書いていますが、上の三角っぽいのが＋、下の真四角なのが－です。いや～ネットって便利ですね(*'▽')


何か良い線がないかと部屋中を探しまくってたら・・・
お、いいのがあるじゃん♪(^▽^)

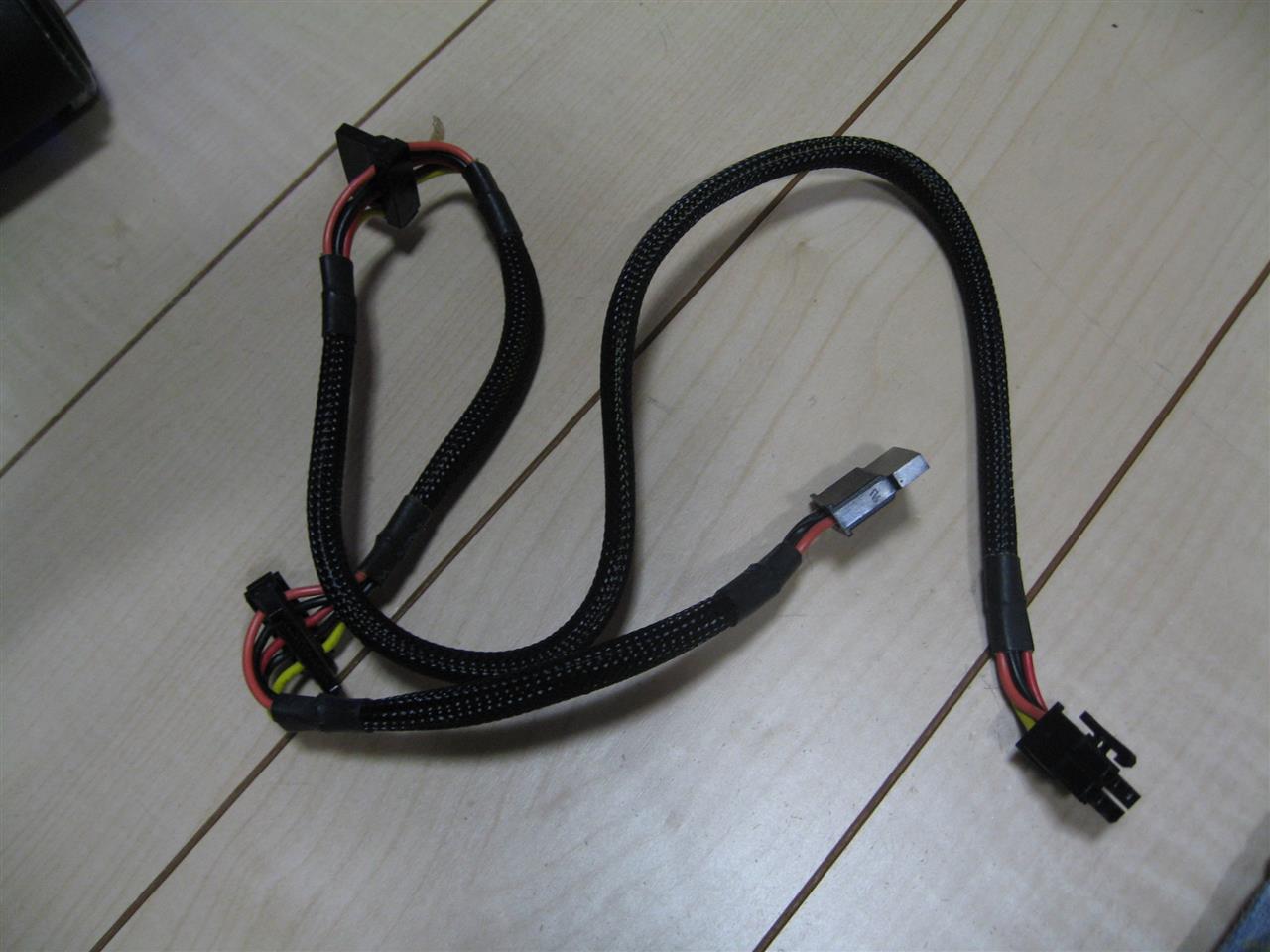

PC用のSATA電源線です。

ほら、なんか端子も良い形してませんか！？(*´∀｀)

写真で言うと一番下の2個の端子を縦に切り離せばそのまま使えそうですが、あいにく切断用の機械を持っていないので、端子を抜くことにしました。

・・・が。

結局抜けずにぶった切りました(・▽・)
(どんだけ不器用なんだよ・・・)
そして先端を剥き剥きしてビニールテープでぐるぐる巻きにして、端子のところにぶっ挿しました(^▽^)
あとでグルーガンで固めます。


そして12Vのアダプターに繋ぎます。

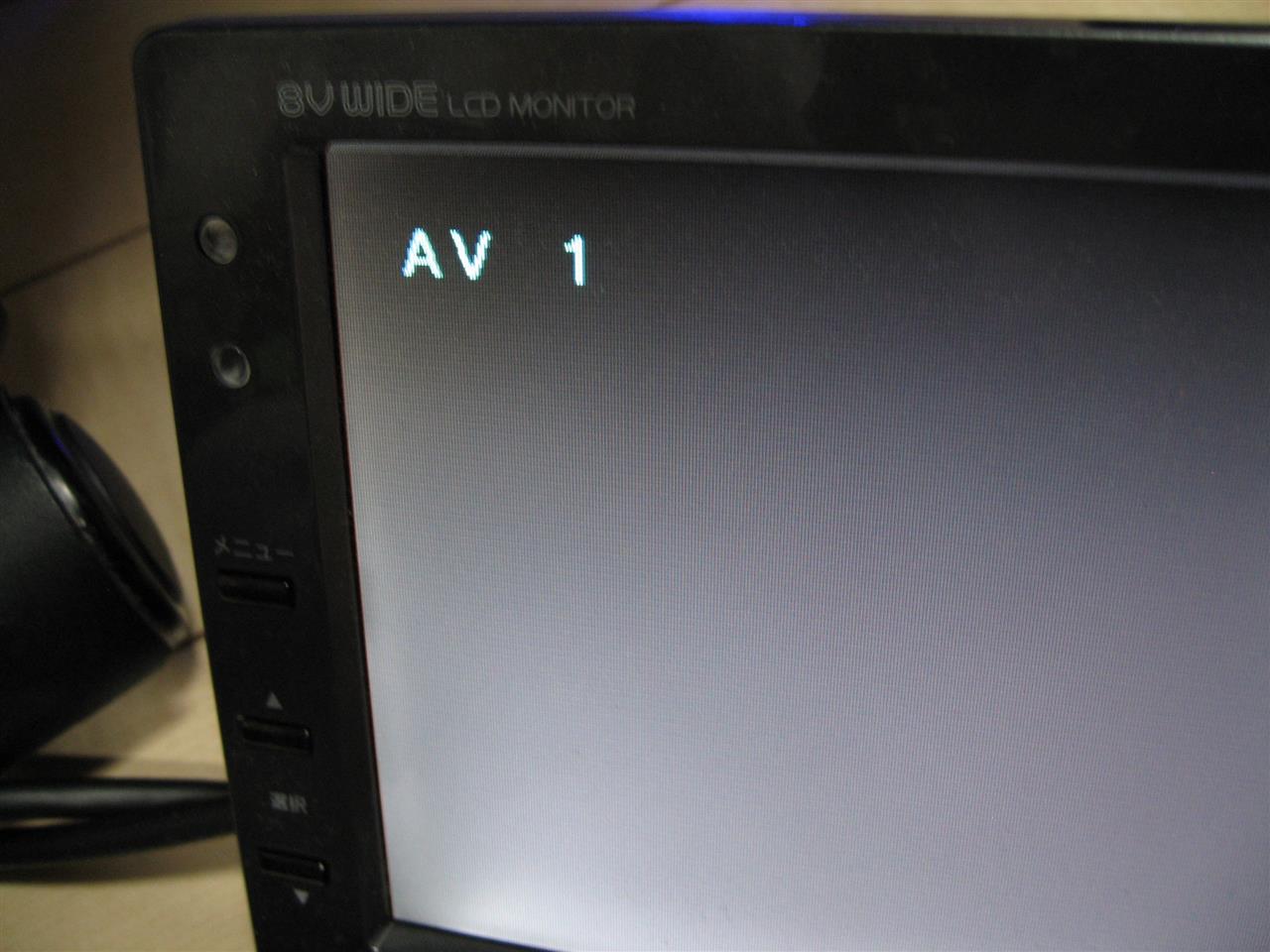

お、点いた(゜▽゜)!!!

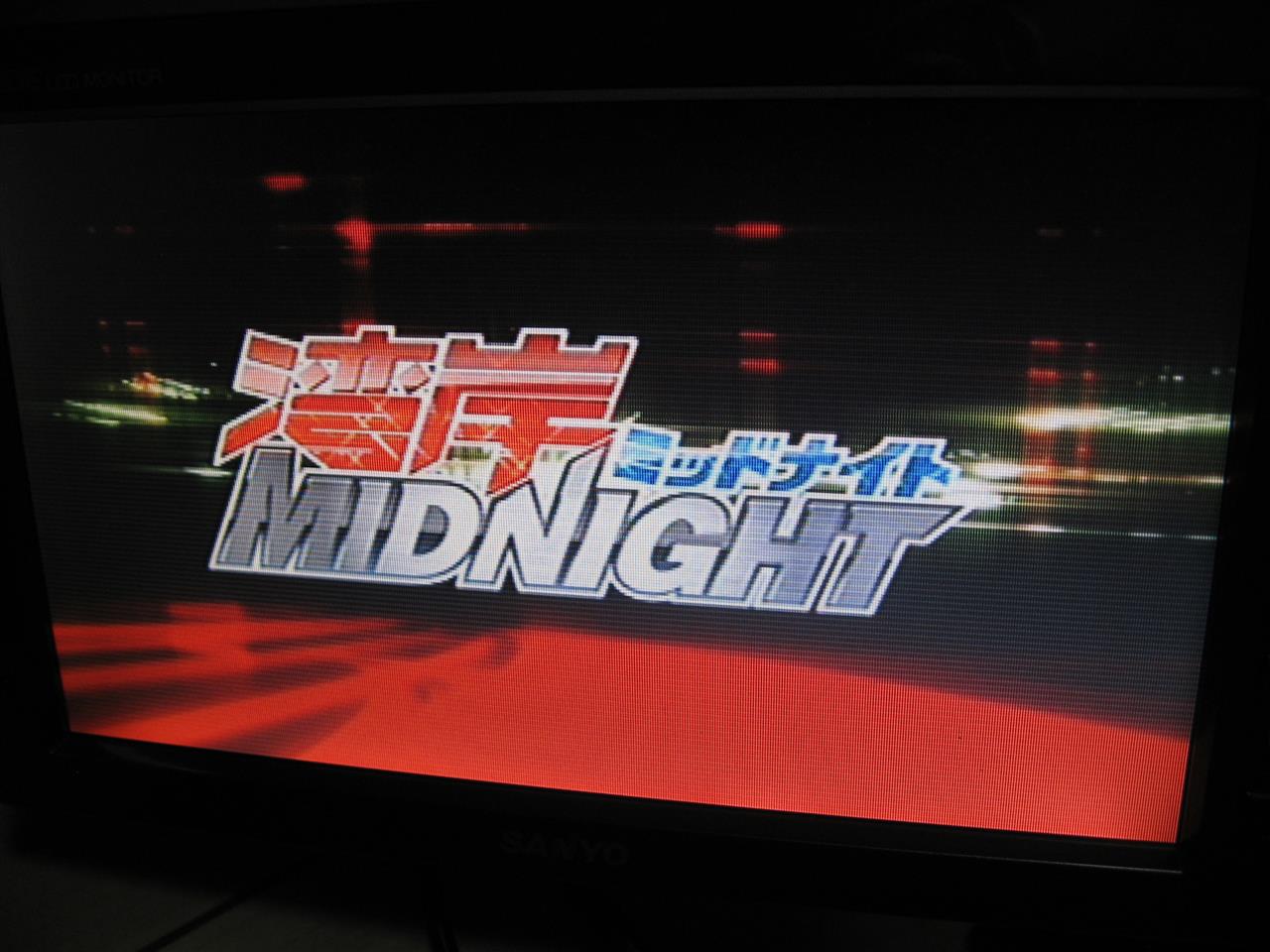

映像を流してみます。
バッチリ映っていますね♪

これは後程、車に取り付けます(^ω^)

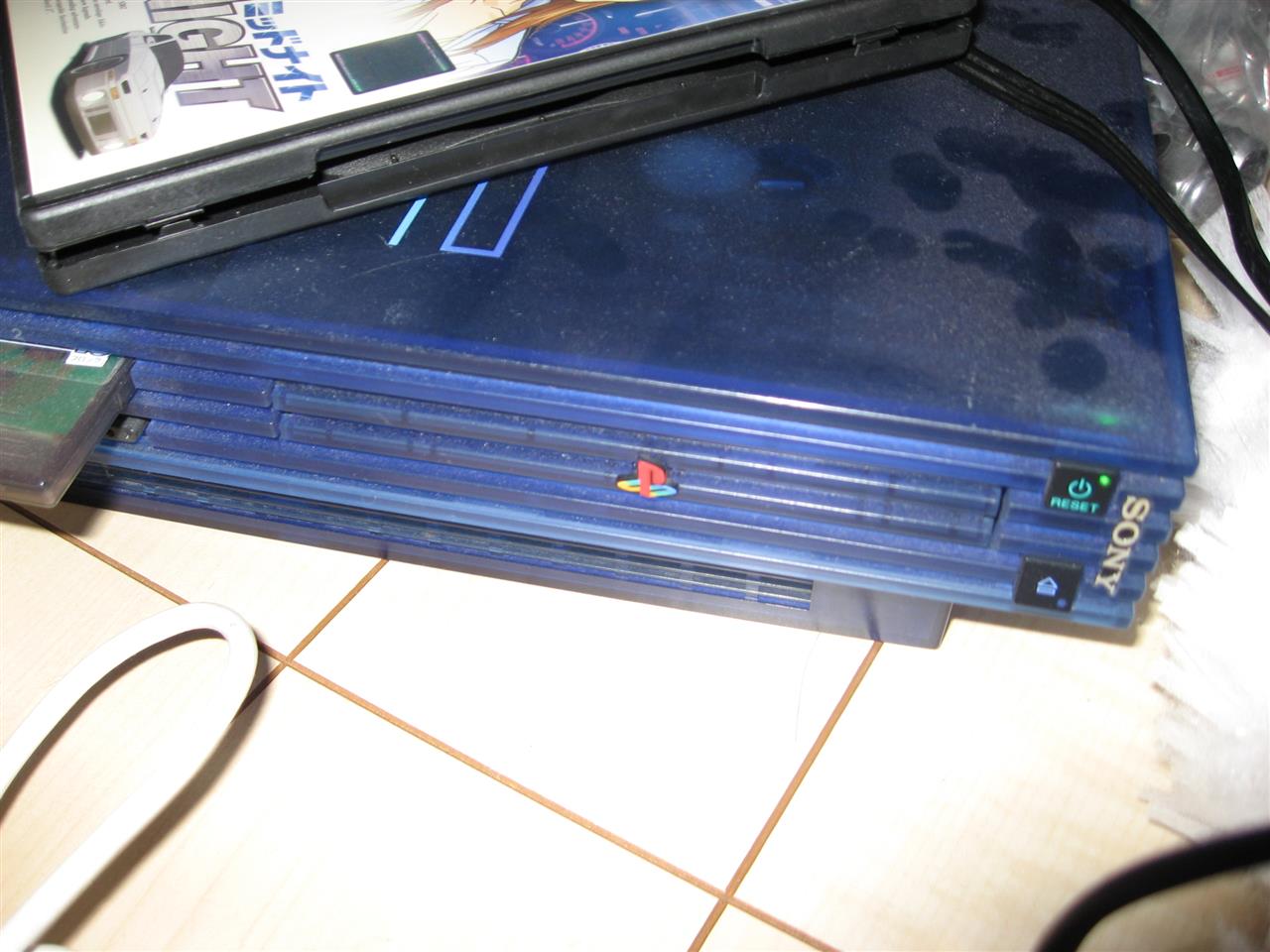

ちなみに再生機はPS2ですwww

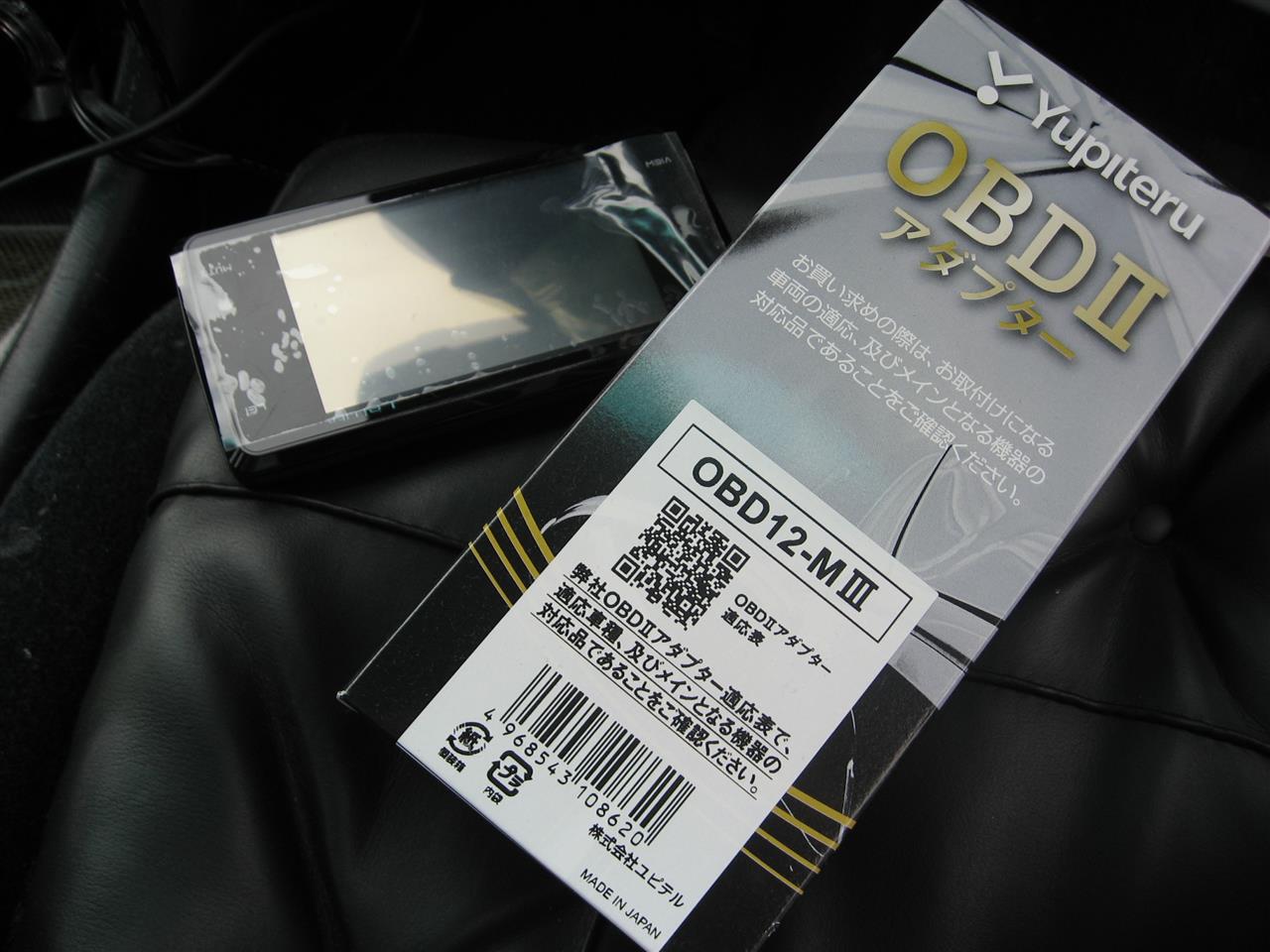

数年前に購入したユピテルのレーダー探知機、Lei LiteをOBDに接続しようと思いアダプターを購入。


取り付ける前に車のメーカーごとに設定があるみたいなので、付属の説明書を見ながら設定。

私の車はトヨタなので、1番のスイッチのみをON、残りはOFFにしておきます。
ユピテルの公式ページで適合車種を確認したところ、チェイサーは載っていなかったのですが、OBDコネクター自体は車両から出ていますので、とりあえず接続してみることにしました・・・・・が。

久しぶりの投稿です(^ω^)

今回、某オークションでcarrozzeriaのサイバーナビを格安で購入したので、取り付けようかと思います。(ちなみに仕事でイライラしてやけくそで衝動買いしたのは内緒･･･)

まずナビの配線をする前に、地デジチューナーの配線を通してしまおうと思います。


電源線はとてもシンプル。
バッテリー(常時)電源とアースをつなぐだけ(^ω^)

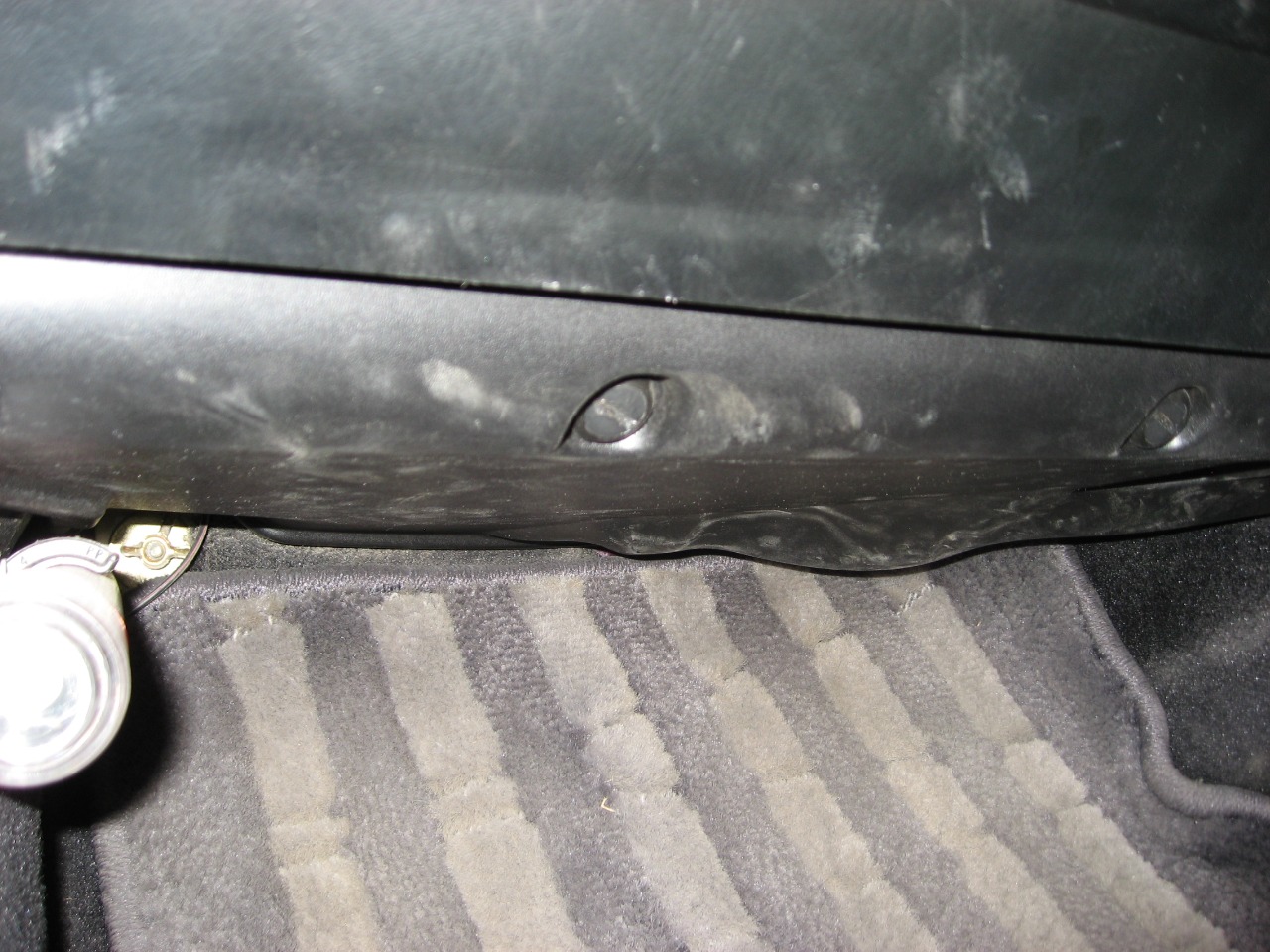

配線はすべてグローブボックス下のカバーの中に隠そうと思います。

マイナスが切ってあるクリップは、マイナスドライバーで回すと外せます。
グローブボックスきったねぇ(´д｀;)

んで、結局、グローブボックス取りました(^▽^)

チェイサーはグローブボックスを外すとオーディオ裏から手が出せるようになるので作業しやすいです。

そして、チューナー本体は助手席の椅子の下に置きたいので、ウェザーストリップのあたりに線を通していきます。


オーディオ裏からバッテリー線を出します。
アース線はオーディオ裏まで届かなかったので、グローブボックスを固定する金属ステーのネジと共締めにしました。(写真撮り忘れ･･･)

で、次にナビ本体の配線をしました。

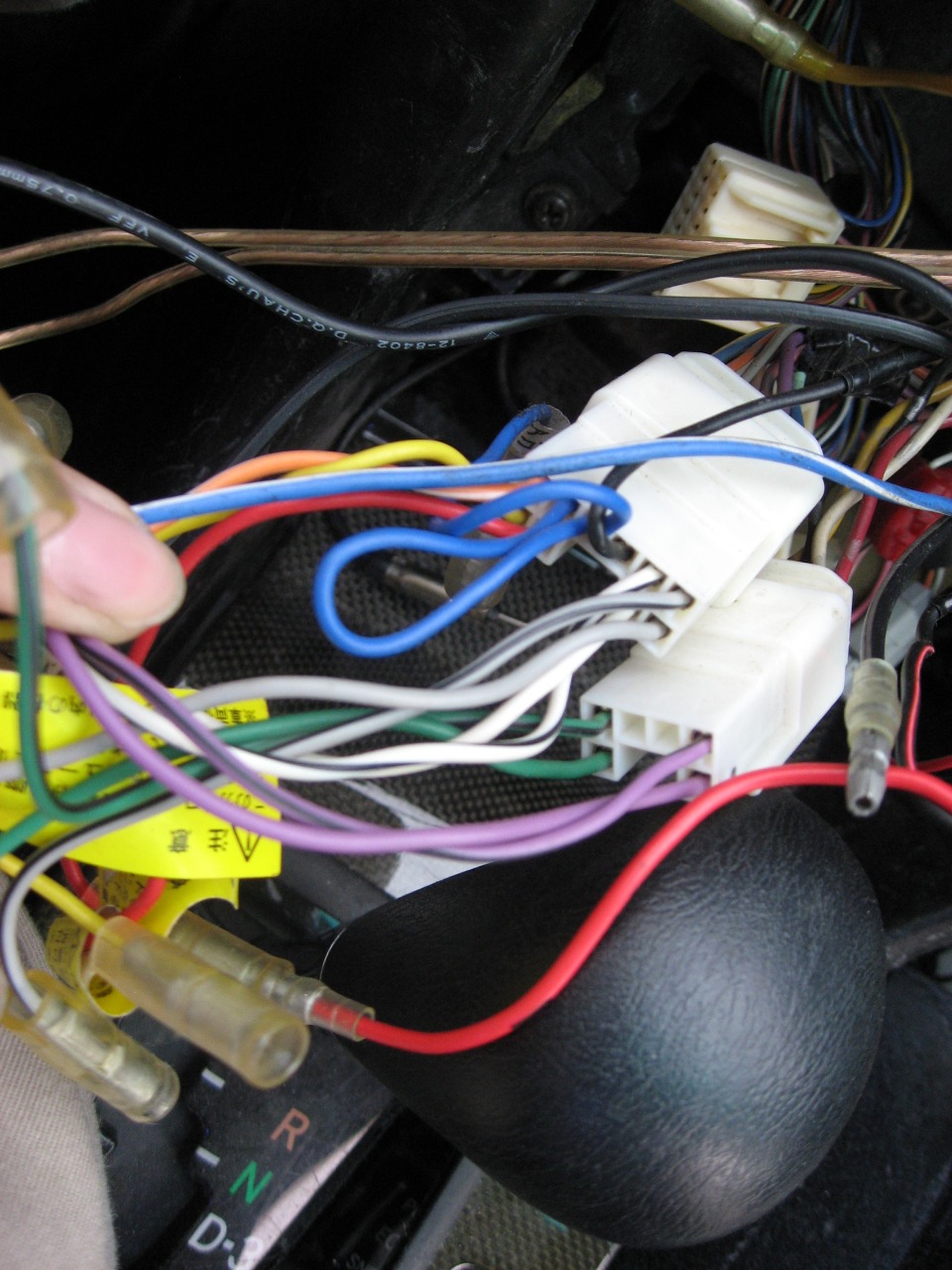

もともとcarrozzeriaのCD、カセットデッキを付けていたので、変換カプラーは付いてます。
変換カプラーとナビの電源線の同じ色の線をつないでいくだけです。

そして問題は車速、バック、パーキング信号の取り出しです。ナビはこれが一番めんどくさい・・・(^_^;)

まず車速信号ですが、100系チェイサーはエアコン操作パネルのカプラーから取り出せます。

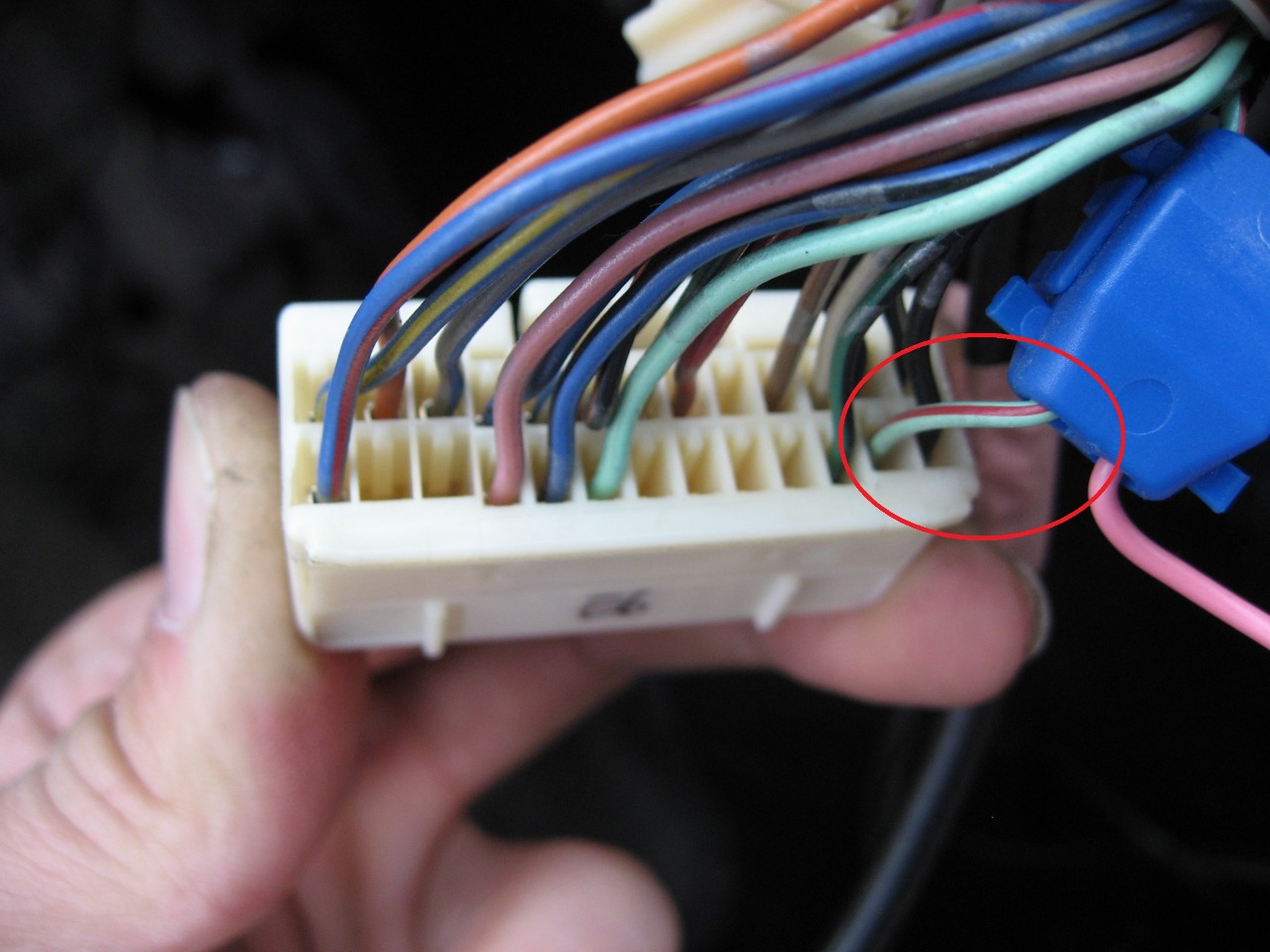

画像の赤丸の部分が車速信号線です。(エアコン操作パネルの大きいカプラーの薄緑赤線)
パーキング信号は、サイドブレーキ付近、もしくはメーター裏から取り出せます。が、非常にめんどくさいので、アース線にエレクトルタップでかませました。(あまり大きい声では言えませんが、パーキング信号線をアース線につなぐと走行中でもテレビやDVDが観られます。（ ´・ﾉд・｀）ﾋｿﾋｿ)←自己責任でお願いします。

そしてバック信号はAT車はメーター裏から、MT車は後ろまで配線を持っていき、バックランプ(もしくはシフト付近)から取るのがわかりやすくていいと思います。
私はバックモニターを取り付けないのでバック信号は取っていません。

続いて地デジアンテナとGPSです。
地デジアンテナはフロント2本、リア2本の計4本です。
フロントはグローブボックス裏を通して左のフロントピラーの部分から出しました。(GPSも同様に左フロントピラーの部分から出しておきます)

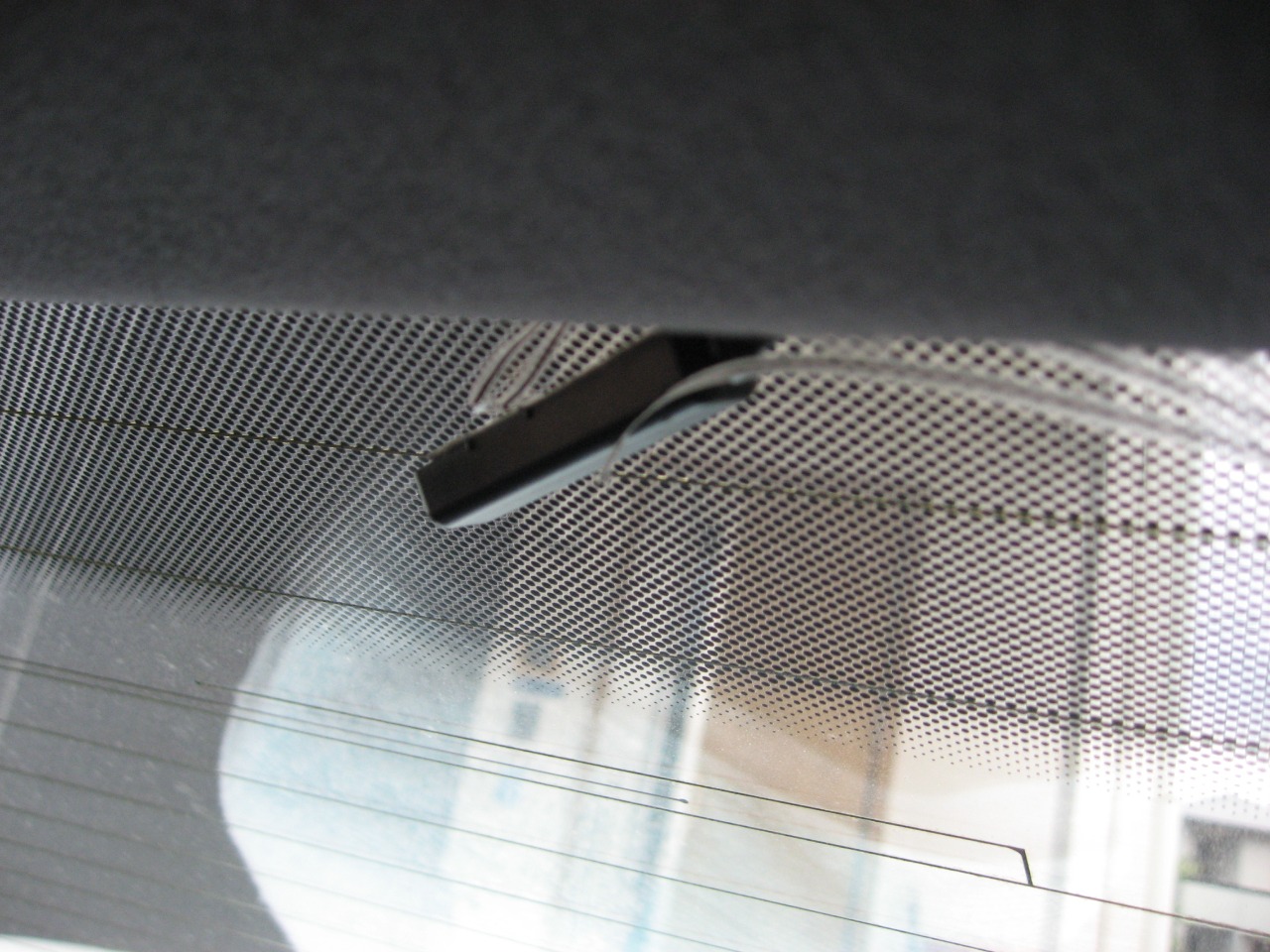

リアはとりあえず位置決めをして・・・


背もたれの隙間に無理やり押し込みました。

背もたれ外して綺麗に配線・・・とかめんどくさくてやってられません(^▽^)

っていうか雨降ってきた・・・急いで付け終わさなきゃ・・・

リアもフロントと同様にウェザーストリップ付近を通したのですが、カバーがどう頑張っても外れなかったので隙間から押し込みました♪


ここで、ナビ本体とチューナーをつなぐ太いケーブル(名前わかんない)をつなぎ忘れていることに気が付きました。

センターコンソールの横を通して

助手席の後ろまで引っ張って来ました。

よし、ここまで来たらあとは、ナビ本体にカプラーやら色々差し込んでいくだけです。

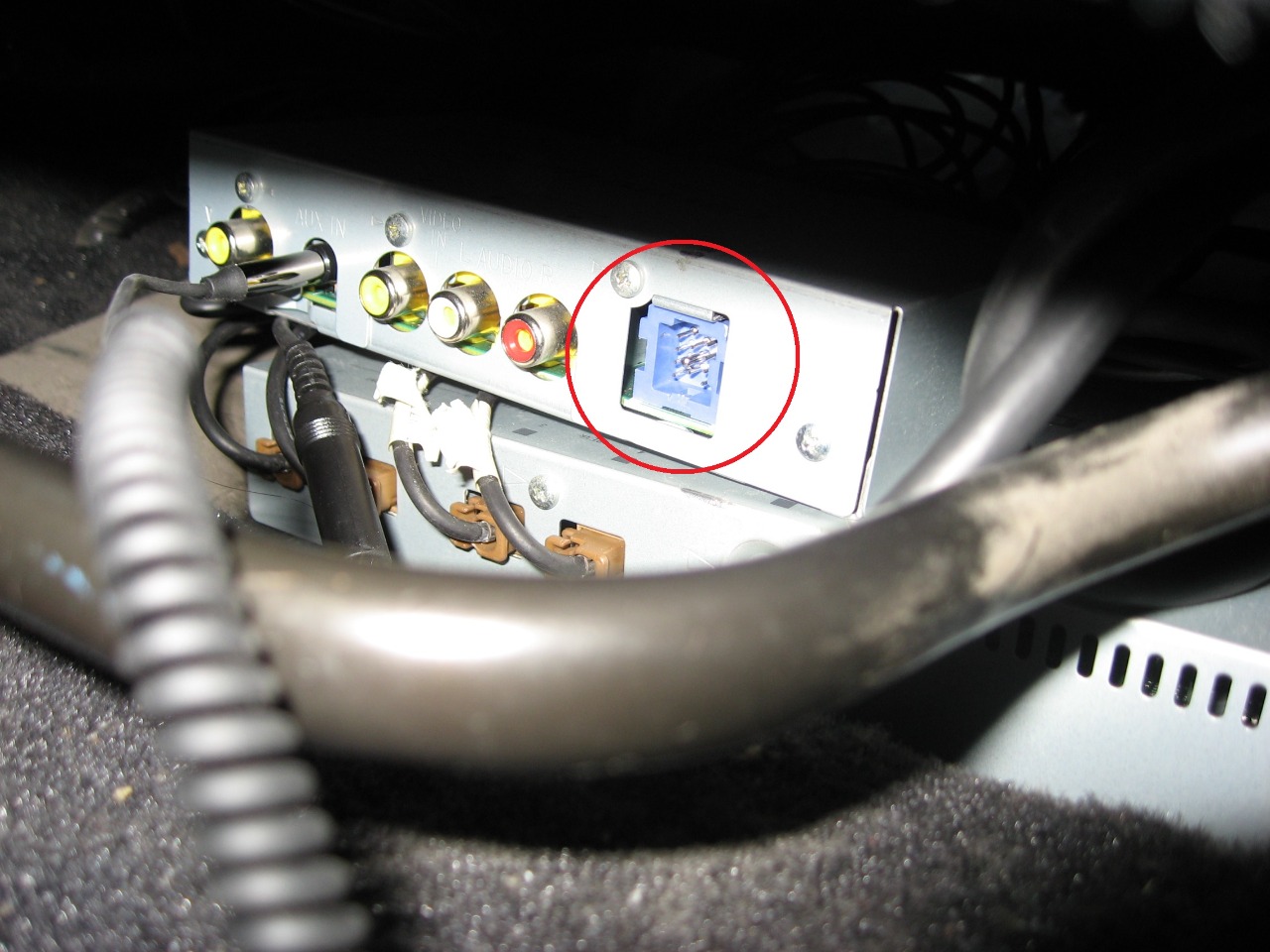

ちなみにですが、ハイダウェイユニットのIPバス入力(画像の赤丸)と地デジチューナーのIPバス出力をつないでおかないと地デジチューナーが認識されません。

私はこれをつなぎ忘れていて、動作チェックの時にソース選択画面でDTVが押せずにしばらく考えてしまいました(^_^;)

そしてエンジン始動。
無事に起動しました。テレビも観れています。
とりあえず一安心　ε=(´∀｀)ﾌｳ･･･

取り付けに3時間はかかったかな・・・
そういえばアンテナにもともと付いてたフィルムがボロボロだったので、あとで買わないとなぁ・・・

以前、部屋でカーオーディオを使っていた頃はシガーソケット電源で動く物が使えていたのですが、カーオーディオを部屋で使わなくなってからカー用品も使えなくなりました。

しかし、シガーソケット電源で動く用品をどうしても使いたい……

そこで、「あれ？ペリフェラルって12v取れるんじゃね？」と思い、早速作ってみました。

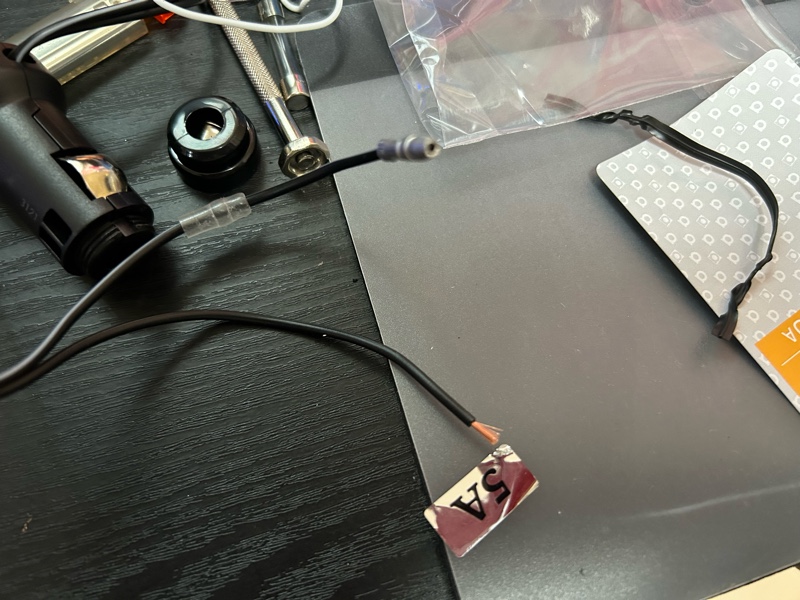

まずはシガーソケットを入手。
今回はコード付きの物を買いました。

そして、プラグ部分をカットします。

もともと、プラグ部分に10Aの管ヒューズが入ってしますが、今回はプラグは使用しない為、念の為にヒューズを挟んでおきます。

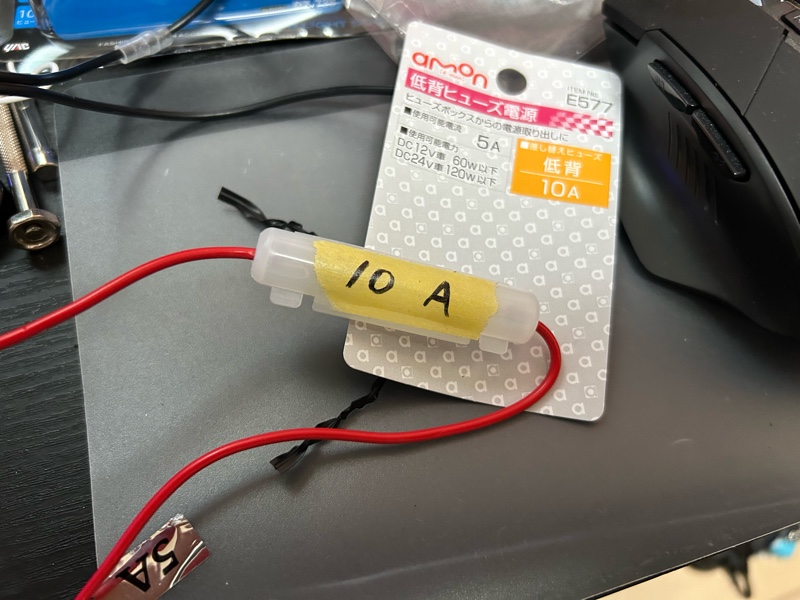

エーモンのヒューズソケットです。
めちゃくちゃ便利(*^^*)

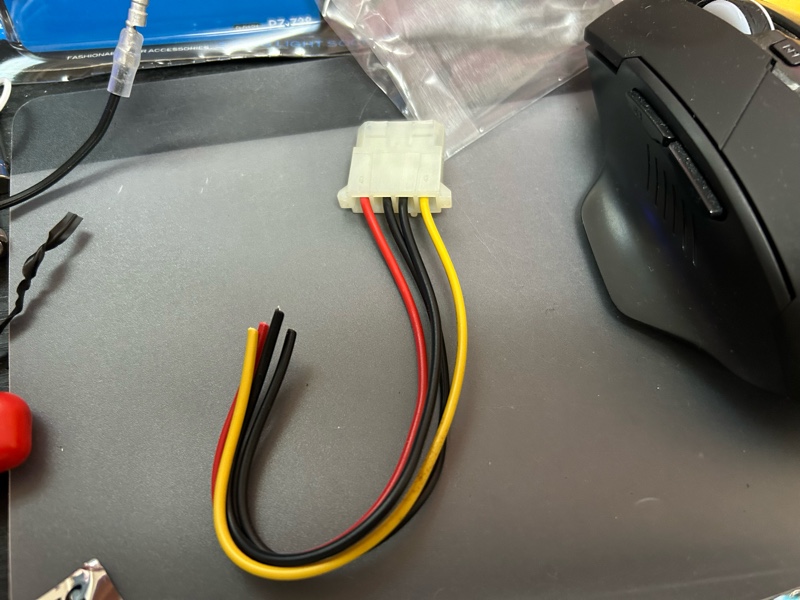

そして、だいぶ前にハードオフで買っておいたペリフェラルの分岐ケーブルの中から、一部を切り離します。

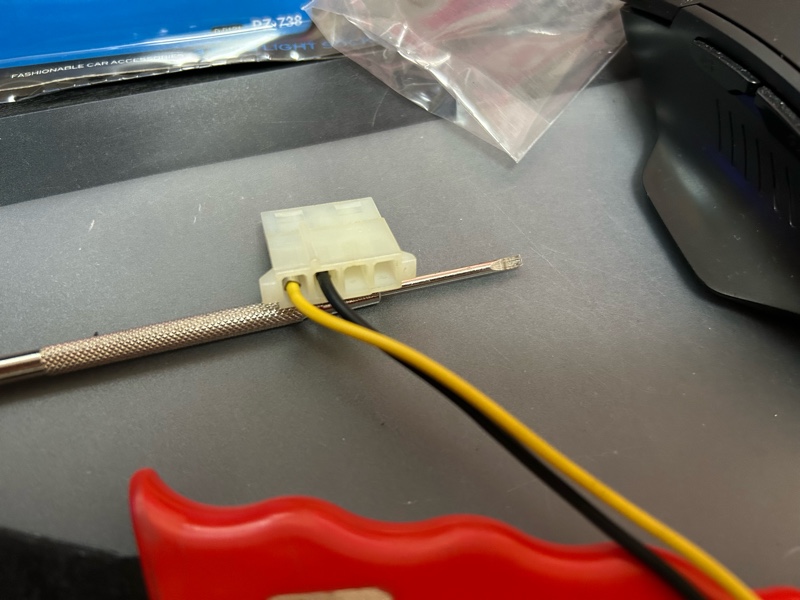

黄色い線が12v、その隣合わせの黒い線がアースです。
(赤色が5v、隣合わせの黒が5vのアースです)
そして、先端にギボシ端子を付けます。

赤線ともう1本のアースは邪魔なので外しました。

赤丸部分に返しが付いていますので、これを細いマイナスドライバーなどで倒してあげると、カプラーから導線が抜けます。


ここまで来たら、いよいよ取り付け用の台座を作ります。
余っている光学ドライブの中身を取り外し、

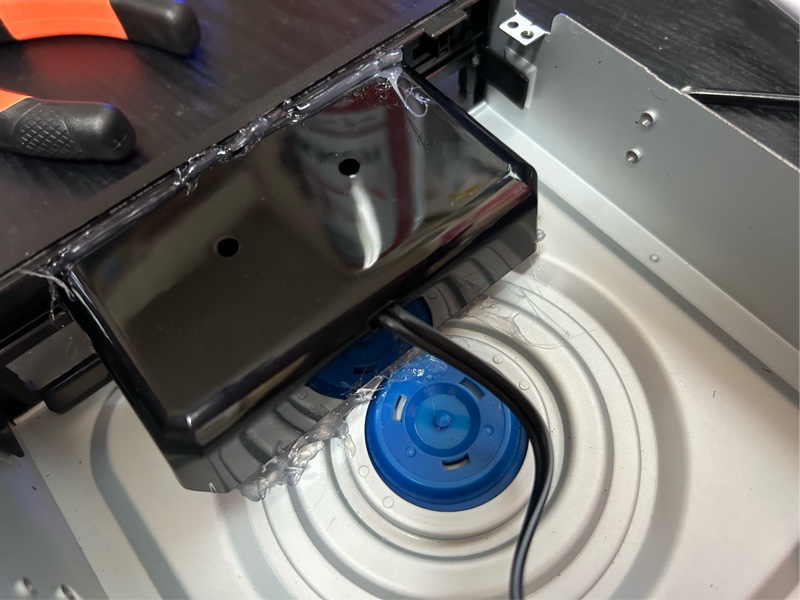

グルーガンで強引に固めました。

フロントパネルはシガーソケットの形に合わせて切りました。(写真撮り忘れ)

余分な穴は100円ショップのカーボンシートを貼って隠してみました(*´˘`*)

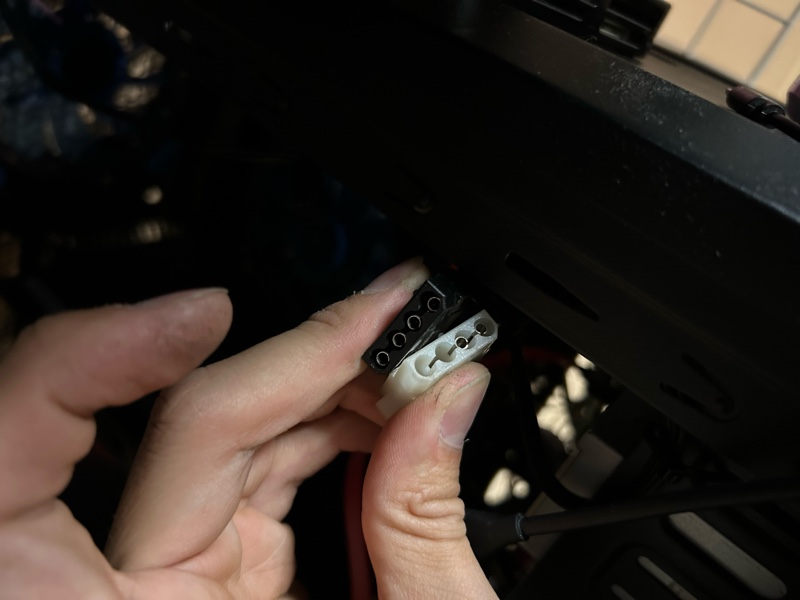

次はPCに取り付けて動作確認……っと思ったら

ここで事件が発生です。

うっかりメスの端子で作ってしまいました:( ;´꒳`;)オスの端子で作らないといけなかったんですね……( ´･ω･` )

っと言う訳で作り直しました(^_^;)‪‪

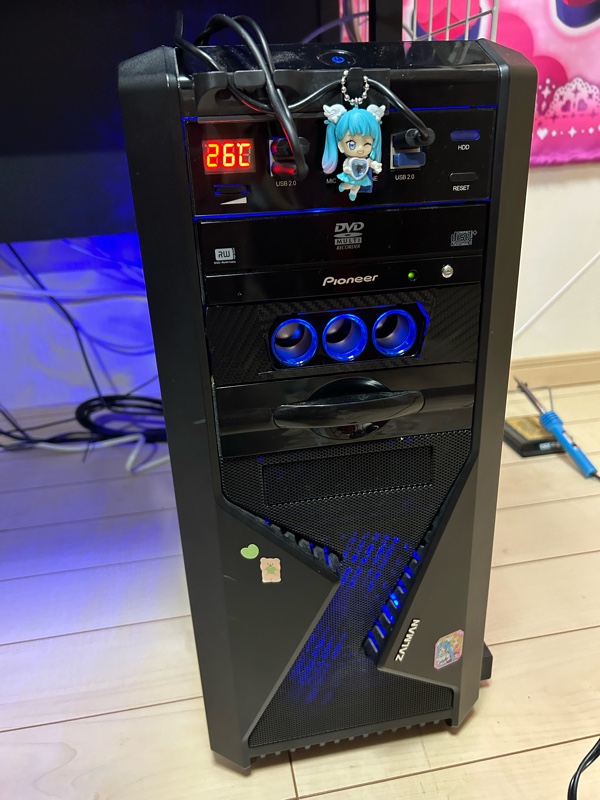

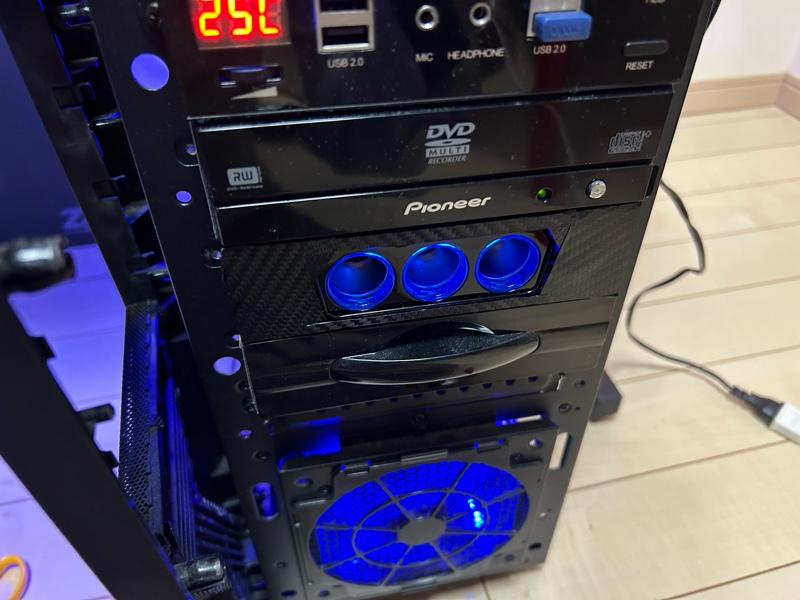

そして、無事に動作しました。
きちんと使えます。


んで、喜んでいたのもつかの間、一度シャットダウンし、組み付けて電源ボタンを押したら………あれ？電源入らない……
全く起動しない……

私の使っているマザボは、本体にも電源ボタンがあるので、直接マザボの電源ボタンをおしてみます。
………起動しない……
なんでや(´；ω；｀)
仮組みの時は起動したのに………

電源テスターで確認。電源は正常な電圧を出していました。
原因は電源ではない。
一度CMOSクリアを実行。
すると、マザボの電源ボタンで起動しました。
やっぱり困った時のCMOSクリアてすね(ˊᗜˋ)♪

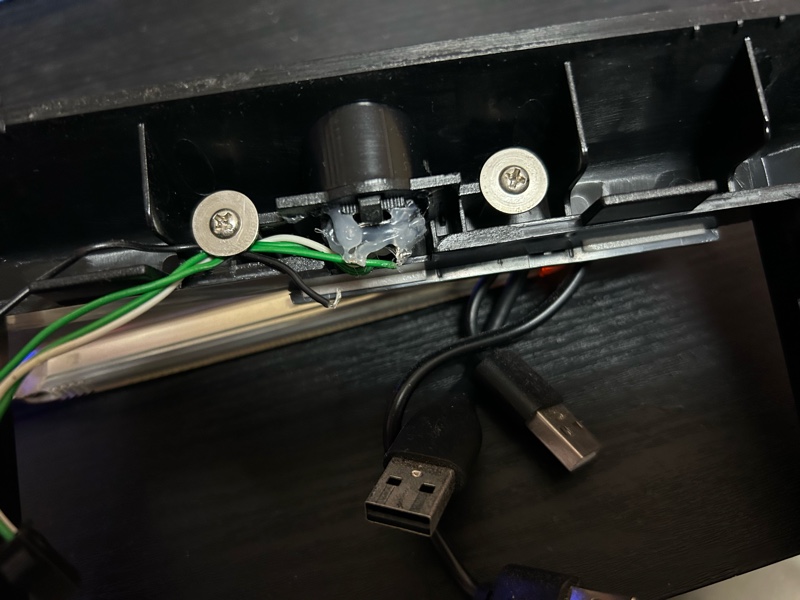

なんとなく原因が分かったので、しぶしぶフロントパネルまでを分解。すると……

電源の黒い線が外れてました(ﾉ≧ڡ≦)☆ﾃﾍ
コネクタを外すのがめんどくさくて、パネルを横にずらしたまま作業したのが悪かったみたいです。:( ;´꒳`;)

その後、ハンダ付けをし、無事に完成しました。♪♪

これでFMトランスミッターなどが使えます(*´︶`)
電子工作が好きな方、是非作って見てください。(自己責任でね(៸៸>⩊<៸｀)ｴﾍｯ)

昨年自作したPCにM.2 SSDを増設しようと思います。

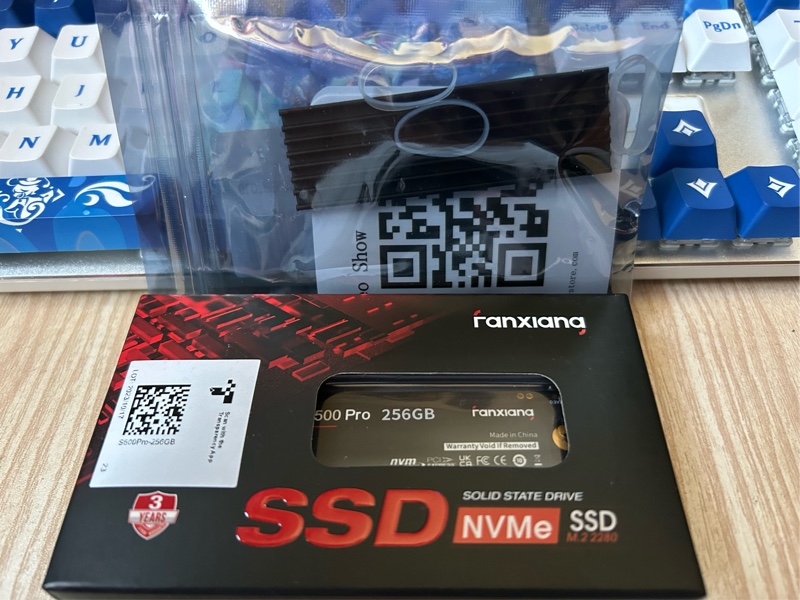

今回用意したSSDはこれです。
詳細は分かりません(*^^*)

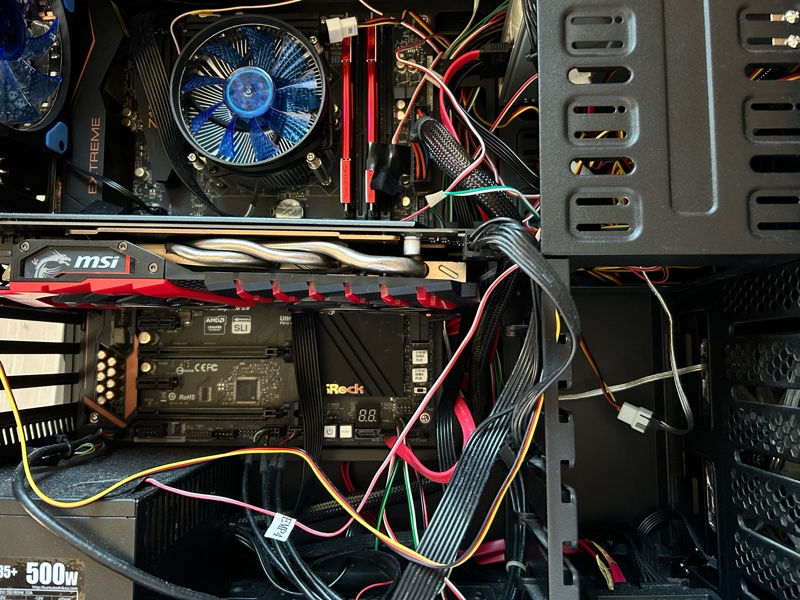

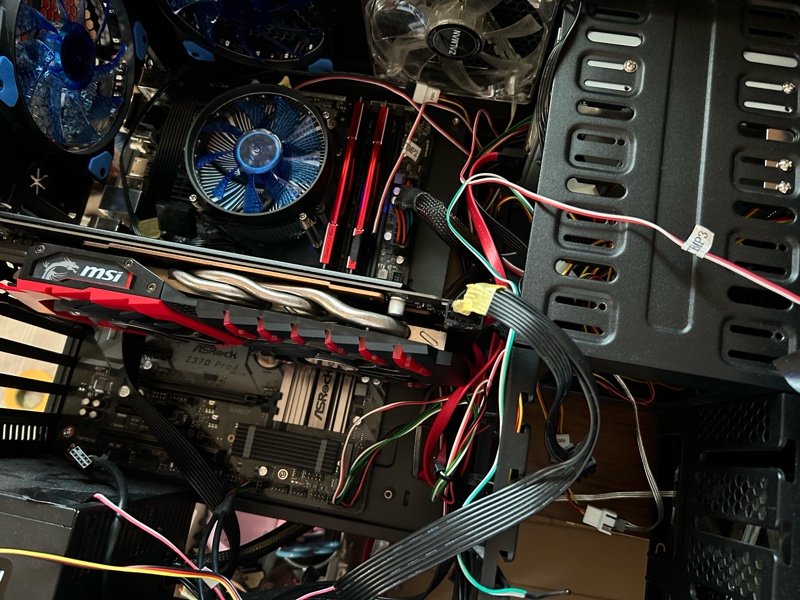

さて、このグラボを外さないとSSDが挿せません。




のこ下にスロットがあります。


そして、挿したところの写真を撮り忘れましたので、グラボの隙間から。


そして、いよいよ起動。
………しかし……あれ？
認識しない？？

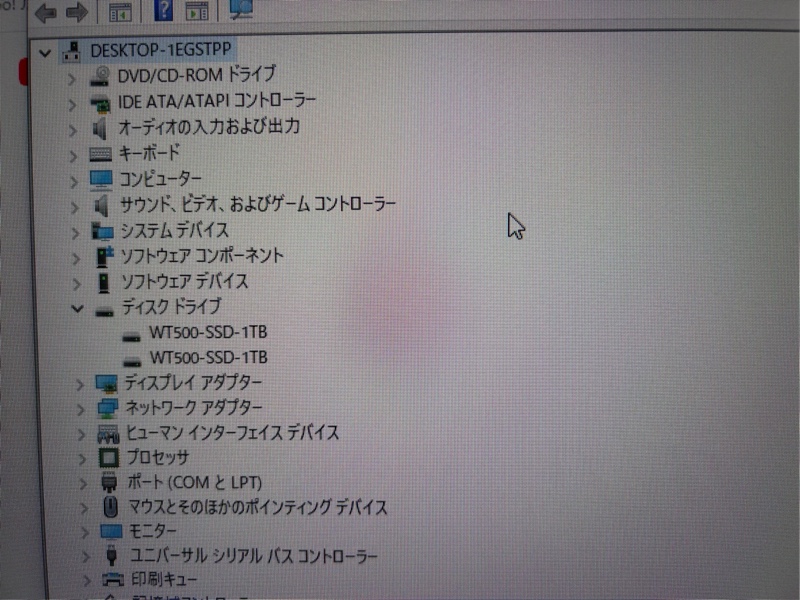

写真はWindows上からですが、BIOSでも認識してませんでした。(写真撮り忘れ)

なんで？？

そういえば、M.2 SSDって挿すと少し浮きますよね？それがこのマザボは浮かなかったんですよ。しかもなんか緩い……
もしかして壊れてる？？

挿し直したりあれこれやってみましたが、やっぱり認識しない。
しかもこのマザボ、スロットは1つだけ。
他のスロットに挿して試すことはできない。

しかたがない、マザボ変えるか。

っと言うことで、

ストックしておいたジャンクマザボに載せ替えました。

しかし、ここでまたトラブルが……
起動しねぇ！！！Σ(･ω･ﾉ)ﾉ

電源スイッチを押すと、一瞬だけ電源が入ってすぐに落ちる。

メモリを挿し変えたりグラボ外したりしましたが、全然変化なし。

なにが原因かとマザボを眺めていたら、

ん？なんかCPUソケットピンの反射の仕方、おかしくない？？

……曲がってる！！しかも数本Σ(ﾟдﾟ；)
頑張って曲がったピンを修正したのですが、結局起動しませんでした。

どうしようもないので、元のマザボで組み直して無事に起動しました。
相変わらずM.2 SSDは認識しませんが……


マザボのM.2スロットが壊れてるいるのか、SSDが壊れているのか、原因が特定できないままですが、またM.2スロット付きのマザボを入手したら試して見ようと思います。
